瑞斯康达保护倒换技术白皮书

瑞斯康达i T N2100产品资料iTN2100 智能专线接入平台iTN2100-12产品概述随着业务多元化发展，不同客户、不同业务之间差异化服务指标显现差异，而基于传统接入网的接入设备，无法实现基于业务感知的端到端性能监控维护，不能满足网络智能时代对网络行为的统计，业务精细化管理，故障准确定位，多业务差异化需求，以及用户所需的报表需求。

鉴于此种情况，iTN2100智能专线接入平台结合网络分组化趋势，不仅具备传统SDH网络方面强大的接入能力，分组方面更是和目前分组网络IP/MPLS/PTN网络无缝对通，实现基于业务的端到端监控维护、精细化管理。

iTN2100智能专线接入平台定位于PTN/IP/MPLS/SDH城域网边缘接入层，接入PTN/IP/MPLS网络时，可提供上行GE光口电口，并且可实现网络双归属、环网等灵活组网方式；接入SDH网络时，线路侧可提供SDH155M/622M上行，满足和传统SDH设备的无缝对接，在业务需要实现多网络同时承载时，可使用不同交叉模块实现业务灵活选择接入到不同网络。

用户侧提供以太、SDH、PDH、PCM、G.SHDSL等各种接入方式，可灵活满足运营商各类大客户、中小商业客户、3G和NGN的接入需要。

iTN2100智能专线接入平台将SDH和分组网核心相融合，助力各大运营商在业务发展过程中，实现基于业务的端到端维护管理，并满足不同客户业务的定制化专线需求，真正做到了业务可度量、可管理，并且可保障网络平滑过渡。

iTN2100智能专线接入平台融合SDH完善的OAM管理功能和以太网OAM IEEE802.3ah、IEEE802.1ag、ITU-T Y.1731，结合瑞斯康达独特的远端网管协议RC.LINK技术，不仅可以实现基于现网设备的管理，而且实现了基于业务的管理维护，进而提高运营商对接入层网络的管理控制能力。

功能特点丰富的接入方式，满足多样化业务需求接入层复杂的网络结构，加上近年来业务种类及带宽的挑战，使得业务接入难以整体规划，iTN2100智能专线接入平台针对传统接入网络存在的不足，结合网络分组特点，及新增业务需求，带宽需求，针对性的开发出具有超大容量的分组交换能力、电路交叉能力及丰富接口类型的智能专线接入平台。

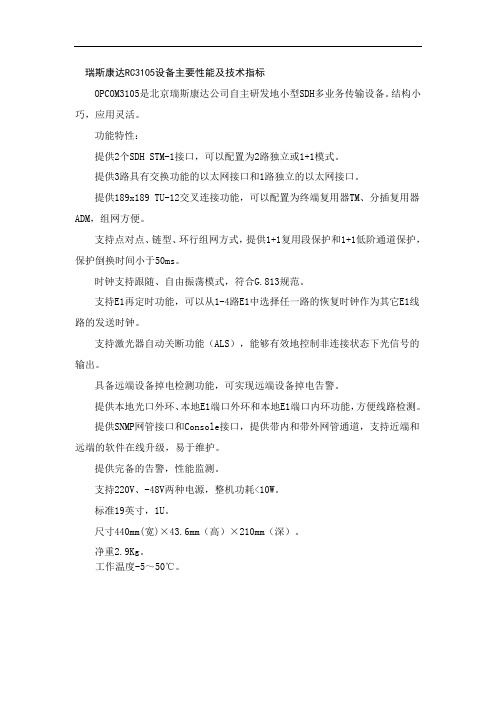

瑞斯康达RC3105设备主要性能及技术指标
OPCOM3105是北京瑞斯康达公司自主研发地小型SDH多业务传输设备。

结构小巧，应用灵活。

功能特性：
提供2个SDH STM-1接口，可以配置为2路独立或1+1模式。

提供3路具有交换功能的以太网接口和1路独立的以太网接口。

提供189x189 TU-12交叉连接功能，可以配置为终端复用器TM、分插复用器ADM，组网方便。

支持点对点、链型、环行组网方式，提供1+1复用段保护和1+1低阶通道保护，保护倒换时间小于50ms。

时钟支持跟随、自由振荡模式，符合G.813规范。

支持E1再定时功能，可以从1-4路E1中选择任一路的恢复时钟作为其它E1线路的发送时钟。

支持激光器自动关断功能（ALS），能够有效地控制非连接状态下光信号的输出。

具备远端设备掉电检测功能，可实现远端设备掉电告警。

提供本地光口外环、本地E1端口外环和本地E1端口内环功能，方便线路检测。

提供SNMP网管接口和Console接口，提供带内和带外网管通道，支持近端和远端的软件在线升级，易于维护。

提供完备的告警，性能监测。

支持220V、-48V两种电源，整机功耗<10W。

标准19英寸，1U。

尺寸440mm(宽)×43.6mm（高）×210mm（深）。

净重2.9Kg。

工作温度-5～50℃。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载集团客户业务常见故障判断及处理地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第五部分集团客户业务常见故障判断及处理目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc227040007" 一、IPLC(国际专线)、DPLC（国内专线）传输专线 PAGEREF _Toc227040007 \h 2HYPERLINK \l "_Toc227040008" （一）用户端设备排查故障的一般步骤 PAGEREF _Toc227040008 \h 2HYPERLINK \l "_Toc227040009" （二）闪断现象 PAGEREF_Toc227040009 \h 3HYPERLINK \l "_Toc227040010" （三）线路中断 PAGEREF_Toc227040010 \h 3HYPERLINK \l "_Toc227040011" （四）线路丢包 PAGEREF_Toc227040011 \h 3HYPERLINK \l "_Toc227040012" （五）时延异常过大 PAGEREF _Toc227040012 \h 4HYPERLINK \l "_Toc227040013" （六）线路误码增加 PAGEREF _Toc227040013 \h 4HYPERLINK \l "_Toc227040014" （七）提醒客户注意事项 PAGEREF _Toc227040014 \h 5HYPERLINK \l "_Toc227040015" 二、MPLS-VPN专线 PAGEREF_Toc227040015 \h 5HYPERLINK \l "_Toc227040016" （一）线路中断 PAGEREF_Toc227040016 \h 5HYPERLINK \l "_Toc227040017" （二）CE设备Ping其它接入点网关不通 PAGEREF _Toc227040017 \h 6HYPERLINK \l "_Toc227040018" （三）线路丢包 PAGEREF_Toc227040018 \h 6HYPERLINK \l "_Toc227040019" 三、互联网专线 PAGEREF_Toc227040019 \h 7HYPERLINK \l "_Toc227040020" （一）网络丢包 PAGEREF_Toc227040020 \h 7HYPERLINK \l "_Toc227040021" （二）电路带宽达不到业务申请带宽 PAGEREF _Toc227040021 \h 7HYPERLINK \l "_Toc227040022" （三）访问某个站点响应慢，页面打开慢 PAGEREF _Toc227040022 \h 8HYPERLINK \l "_Toc227040023" （四）电脑无法浏览网页 PAGEREF _Toc227040023 \h 10HYPERLINK \l "_Toc227040024" （五）视频会议电视画面迟钝PAGEREF _Toc227040024 \h 12HYPERLINK \l "_Toc227040025" （五）国外某些站点无法访问PAGEREF _Toc227040025 \h 12HYPERLINK \l "_Toc227040026" （六）2M升级6M之后网速没提升，甚至下降 PAGEREF _Toc227040026 \h 12HYPERLINK \l "_Toc227040027" （七）邮件发送被列入垃圾邮件退信 PAGEREF _Toc227040027 \h 12HYPERLINK \l "_Toc227040028" 四、语音业务简易故障处理PAGEREF _Toc227040028 \h 12HYPERLINK \l "_Toc227040029" （一）杂音较大，出现串音PAGEREF _Toc227040029 \h 12HYPERLINK \l "_Toc227040030" （二）摘机无音 PAGEREF_Toc227040030 \h 13HYPERLINK \l "_Toc227040031" （三）只能打进，无法呼出PAGEREF _Toc227040031 \h 13HYPERLINK \l "_Toc227040032" （四）呼叫转移申请/撤销操作PAGEREF _Toc227040032 \h 13HYPERLINK \l "_Toc227040033" （五）无来电显示号码 PAGEREF _Toc227040033 \h 13HYPERLINK \l "_Toc227040034" （六）打雷时候话机发出振铃声音 PAGEREF _Toc227040034 \h 13HYPERLINK \l "_Toc227040035" （七）集线通开通连选功能，但主选号码无法自动转移至第二线 PAGEREF _Toc227040035 \h 13 HYPERLINK \l "_Toc227040036" （八）无法正常收发传真 PAGEREF _Toc227040036 \h 14HYPERLINK \l "_Toc227040037" （九）无法正常拨打外地手机号码 PAGEREF _Toc227040037 \h 14HYPERLINK \l "_Toc227040038" 五、常见客户端设备处理指导PAGEREF _Toc227040038 \h 14HYPERLINK \l "_Toc227040039" （一）北京瑞斯康达RC904-V35FE1协议转换器 PAGEREF _Toc227040039 \h 14HYPERLINK \l "_Toc227040040" （二）北京瑞斯康达RC111-FE(A)光纤收发器 PAGEREF _Toc227040040 \h 17一、 IPLC(国际专线)、DPLC（国内专线）传输专线根据日常统计，用户端故障发生点以线路部分为最多，其次为用户端故障，而局端设备原因导致用户故障的情况相对较少。

iTN2100 智能专线接入平台iTN2100-12产品概述随着业务多元化发展，不同客户、不同业务之间差异化服务指标显现差异，而基于传统接入网的接入设备，无法实现基于业务感知的端到端性能监控维护，不能满足网络智能时代对网络行为的统计，业务精细化管理，故障准确定位，多业务差异化需求，以及用户所需的报表需求。

鉴于此种情况，iTN2100智能专线接入平台结合网络分组化趋势，不仅具备传统SDH网络方面强大的接入能力，分组方面更是和目前分组网络IP/MPLS/PTN网络无缝对通，实现基于业务的端到端监控维护、精细化管理。

iTN2100智能专线接入平台定位于PTN/IP/MPLS/SDH城域网边缘接入层，接入PTN/IP/MPLS网络时，可提供上行GE光口电口，并且可实现网络双归属、环网等灵活组网方式；接入SDH网络时，线路侧可提供SDH155M/622M上行，满足和传统SDH设备的无缝对接，在业务需要实现多网络同时承载时，可使用不同交叉模块实现业务灵活选择接入到不同网络。

用户侧提供以太、SDH、PDH、PCM、G.SHDSL 等各种接入方式，可灵活满足运营商各类大客户、中小商业客户、3G和NGN的接入需要。

iTN2100智能专线接入平台将SDH和分组网核心相融合，助力各大运营商在业务发展过程中，实现基于业务的端到端维护管理，并满足不同客户业务的定制化专线需求，真正做到了业务可度量、可管理，并且可保障网络平滑过渡。

iTN2100智能专线接入平台融合SDH完善的OAM管理功能和以太网OAMIEEE802.3ah、IEEE802.1ag、ITU-TY.1731，结合瑞斯康达独特的远端网管协议RC.LINK技术，不仅可以实现基于现网设备的管理，而且实现了基于业务的管理维护，进而提高运营商对接入层网络的管理控制能力。

功能特点丰富的接入方式，满足多样化业务需求接入层复杂的网络结构，加上近年来业务种类及带宽的挑战，使得业务接入难以整体规划，iTN2100智能专线接入平台针对传统接入网络存在的不足，结合网络分组特点，及新增业务需求，带宽需求，针对性的开发出具有超大容量的分组交换能力、电路交叉能力及丰富接口类型的智能专线接入平台。

1.1保护倒换技术原理1.1.1故障检测机制保护倒换机制能够在发生故障时迅速切换到备份路径上，首先能够及时发现故障，亦即故障检测机制。

目前常用的故障检测机制有以下几种：a）物理层检测方法，直接检测物理端口的状态、接收光功率等；b）链路层OAM检测方法，如802.3ah，可以通过link event 等来检测；c）业务层OAM，如Y.1731等，可以通过检测业务存活状态来检测，关于业务层OAM，请参阅瑞斯康达《CFM技术白皮书》1.1.2源宿协商机制对于1+1单向保护倒换来说，源宿不存在协商问题，源端永久将流量发送到主备链路上。

对于其他保护倒换类型来说，存在源宿协商的问题，源端需要切换流量至备用链路，并将这个切换通知宿端，宿端需要选择在哪条链路上接收，并把这个信息也通知到源端。

目前一般采用APS（Auto Protection Switch 自动保护倒换）协议，APS协议可以承载在多种PDU上。

APS协议定义了正常状态消息，故障状态消息，故障恢复消息，定时器超时消息、管理员指令等多种消息类型，这些消息有优先级高低的区分。

APS通过自身算法来计算应该采取的动作。

下文提到的多种具体保护倒换技术都采用了APS协议。

源宿协商机制一般有一步法，两步法，三步法等三种工作模式，这里的一步两步三步指的是协议报文的交互次数a)一步法，宿端通知源端故障，然后源宿同时切换，该模式仅适用于1+1或1:1b)两步法，宿端通知源端故障，源端再通知宿端其所选择路径，然后源宿完成切换c)三步法，宿端通知源端故障，源端通知宿端其所选择路径，宿端再通知源端其所选择路径，适用于所有场景，但也最复杂1.1.3返回机制当流量倒换到备用路径之后，主用链路如果从故障中恢复了，那么保护倒换机制面临两种选择，是将流量再切换至原主用链路，还是保持不变，这称之为返回机制。

切换回原主用链路的，称之为返回模式，保持不变的，称之为非返回模式。

返回模式的优点是一般主用链路往往有更好的网络质量，或者备用链路有其他的流量。
