瑞斯康达全系列产品产品全新，未开封，里外编码完全对应。
无假货翻新，本人广做渠道经销商，有意者请联系。
QQ 4061350462011款瑞斯康达 rc111-fe-s1 单模双纤台式收发器 430.00元功能特性,RC111-FE-S1台式设备,用户端使用内置高效交换核心,流量控制,差错检测丰富的工作状态指示灯,方便、准确地了解设备接口、链路的工作状态支持可选择的光路、以太网电口中断转移功能,可将中断告警传递给对端设备光口默认类型SC接口,可根据需要定制FC等接口类型光口支持100Base-FX光纤传输标准,可与其它产品互通以太网电口10,100Mbps自适应,全双工,半双工自适应支持直连线,交叉线自适应功能支持超长帧传输,对各种扩展协议数据帧完全兼容转发RC111-FE紧凑小机箱结构,内置交流220V电源,放置于客户端,物理尺寸120mm×39mm×155mm,宽X高X深,工作温度0,45?设备功耗,5W。
产品名称, 瑞斯康达RC111-FE-M,双纤多模, 560.00元可网管,10/100Mbps自适应,多模0-2KM,RJ45/DSC,电口速率N*32kb/s可控功能特性,RC111-FE台式设备,用户端使用RC112-FE模块式设备,放置于采用双电源容错的局端十六槽机箱使用,热插拔模块,高可靠性。
内置高效交换核心,流量控制,差错检测丰富的工作状态指示灯,方便、准确地了解设备接口、链路的工作状态 RC112-FE在网管软件的支持下可以对电口速率进行N*32kb/s配置支持可选择的光路、以太网电口中断转移功能,可将中断告警传递给对端设备光口默认类型SC接口,可根据需要定制FC等接口类型光口支持100Base-FX光纤传输标准,可与其它产品互通以太网电口10/100Mbps自适应,全双工/半双工自适应支持直连线,交叉线自适应功能支持超长帧传输,对各种扩展协议数据帧完全兼容转发RC111-FE紧凑小机箱结构,内置交流220V电源,放置于客户端,物理尺寸120mm×39mm×155mm(宽X高X深)RC112亦可配合内置电源的一槽、四槽机箱使用,配置灵活,物理尺寸91mmX25mmX152mm工作温度0~45?设备功耗<5W瑞斯康达RC112-FE-S1单模收发器 280.00元产品简述,RC111/RC112-FE-XX是支持局端网管的10/100M自适应的以太网光纤收发器产品,以成熟的技术、较低的成本完成以太网光、电信号的双向转换,实现以太网链路最远120公里的接入能力。
iTN2100 智能专线接入平台iTN2100-12产品概述随着业务多元化发展，不同客户、不同业务之间差异化服务指标显现差异，而基于传统接入网的接入设备，无法实现基于业务感知的端到端性能监控维护，不能满足网络智能时代对网络行为的统计，业务精细化管理，故障准确定位，多业务差异化需求，以及用户所需的报表需求。
鉴于此种情况，iTN2100智能专线接入平台结合网络分组化趋势，不仅具备传统SDH网络方面强大的接入能力，分组方面更是和目前分组网络IP/MPLS/PTN网络无缝对通，实现基于业务的端到端监控维护、精细化管理。
iTN2100智能专线接入平台定位于PTN/IP/MPLS/SDH城域网边缘接入层，接入PTN/IP/MPLS网络时，可提供上行GE光口电口，并且可实现网络双归属、环网等灵活组网方式；接入SDH网络时，线路侧可提供SDH155M/622M上行，满足和传统SDH设备的无缝对接，在业务需要实现多网络同时承载时，可使用不同交叉模块实现业务灵活选择接入到不同网络。
用户侧提供以太、SDH、PDH、PCM、G.SHDSL 等各种接入方式，可灵活满足运营商各类大客户、中小商业客户、3G和NGN的接入需要。
iTN2100智能专线接入平台将SDH和分组网核心相融合，助力各大运营商在业务发展过程中，实现基于业务的端到端维护管理，并满足不同客户业务的定制化专线需求，真正做到了业务可度量、可管理，并且可保障网络平滑过渡。
iTN2100智能专线接入平台融合SDH完善的OAM管理功能和以太网OAMIEEE802.3ah、IEEE802.1ag、ITU-TY.1731，结合瑞斯康达独特的远端网管协议RC.LINK技术，不仅可以实现基于现网设备的管理，而且实现了基于业务的管理维护，进而提高运营商对接入层网络的管理控制能力。
功能特点丰富的接入方式，满足多样化业务需求接入层复杂的网络结构，加上近年来业务种类及带宽的挑战，使得业务接入难以整体规划，iTN2100智能专线接入平台针对传统接入网络存在的不足，结合网络分组特点，及新增业务需求，带宽需求，针对性的开发出具有超大容量的分组交换能力、电路交叉能力及丰富接口类型的智能专线接入平台。

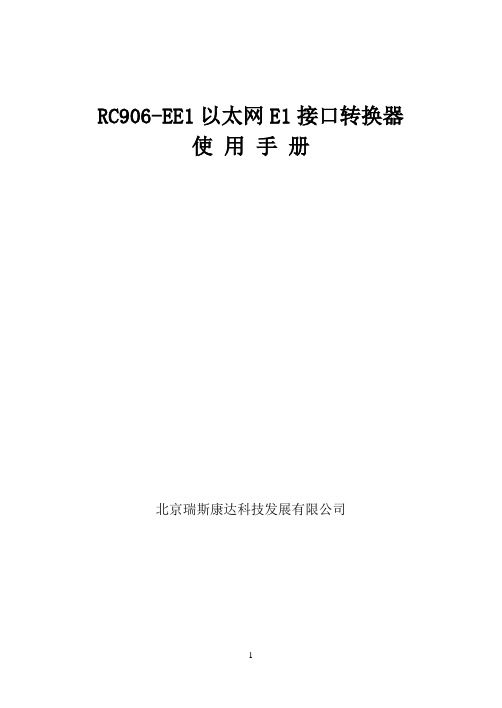

RC906-EE1以太网E1接口转换器使用手册北京瑞斯康达科技发展有限公司目录第一章RC906-EE1（A版）概述 (3)第二章连接配置 (5)第三章安装与准备 (6)第四章手动开关的配置 (7)第五章常见故障解答 (10)第一章RC906-EE1（A版）概述一、产品描述RC906-EE1提供10M以太网口到E1口的转换，具备一个E1接口和一个10Base-T接口。
远端可放置桌面式转换器RC905-EE1。
该产品为模块化结构，可以插入RC002-16十六槽机箱（19英寸3U机箱）、四槽机箱或单槽机箱内，当插入十六槽机箱或四槽机箱内时，可与RC系列其他产品（如光纤收发器、单端口光端机等）实现混查，并且实现统一网管。
二、产品参数1、E1接口技术指标：比特率：2048Kbps±50ppm码型：HDB3输入阻抗：75Ω（非平衡信号）、120Ω（平衡信号）电气特性：符合ITU-T G.703建议帧结构：符合ITU-T G.704建议（本设备支持时隙分配）抖动：符合ITU-T G.823建议功能特性：完备的线路告警指示、故障转移，及智能自动复位功能注：当E1传输线路中有需要对E1的0时隙进行修改的其他设备（比如PCM设备、DXC 设备），则转换器的远端环回控制和远端告警查询功能无效2、以太网接口指标：10Base-T 非屏蔽双绞线RJ-45接口，使用五类网线最大传输100米。
符合IEEE 802.3协议标准，可设定全/半双工方式支持E1信号丢失告警故障上报交换机的功能支持IEEE 802.3d Spanning Tree、IEEE 802.1q VLAN支持最大以太网数据帧长1595字节全双工方式下支持pause流量控制内置MAC地址列表，具有地址过滤功能，提高E1链路的效率内置SDRAM 64Mb内存缓解数据拥挤3、网管能力（网管软件可选配）：E1线路4级告警上报计算机可查询本端远端环回指示可设置本端透明/成帧选择、PCM31/30模式、CRC校验开关、时钟方式、以太网占用带宽、远端环回。
RC802/804/806-30B-FV35 V35接口光端机模块用户使用手册REV.N北京瑞斯康达科技发展有限公司2006年05月安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
RC802/804/806-30B-FV35设备提供符合ITU标准的V.35同步数据接口，在与转换器连接通电使用之前,必须先连接好V.35电缆。
严厉禁止转换器设备与V.35电缆连通的设备在同时通电的情况下带电插拔V.35电缆，以免损坏V.35数据口。
RC802/804/806-30B-FV35设备提供高灵敏度的光接口，在与光纤连接使用之前，必须测试线路上接收到的光功率。
严禁光纤线路上接收到的光功率超过此设备光接口的过载光功率，以免损坏光模块。
RC802/804/806-30B-FV35为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展有限公司联系。
为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。
目录第一章概述 (1)一、简介 (1)二、主要特点 (1)三、设备编号与对通使用说明 (1)第二章技术指标 (2)一、V35接口指标 (2)二、光接口指标 (2)三、使用的电缆类型 (3)四、电源功耗 (3)五、结构特征 (3)六、环境要求 (3)第三章使用方法 (3)一、设备前面板 (3)二、设备配置开关 (5)三、硬件配置开关与软件配置的对应关系 (9)四、基本连接方式 (10)第四章设备安装与准备 (11)一、安装准备 (11)二、通电注意事项 (11)三、设备摆放 (11)四、测通 (11)第六章常见故障解答 (12)附录电缆制作说明 (13)一、C BL-V35-HDB26M/M34F电缆制作说明 (13)二、C BL-V35-HDB26M/M34M-X电缆说明 (13)第一章概述一、简介RC802/804/806-30B-FV35系列是适用于V.35设备基于光纤传输的PDH光端机。
iTN2100 智能专线接入平台iTN2100-12产品概述随着业务多元化发展，不同客户、不同业务之间差异化服务指标显现差异，而基于传统接入网的接入设备，无法实现基于业务感知的端到端性能监控维护，不能满足网络智能时代对网络行为的统计，业务精细化管理，故障准确定位，多业务差异化需求，以及用户所需的报表需求。
鉴于此种情况，iTN2100智能专线接入平台结合网络分组化趋势，不仅具备传统SDH网络方面强大的接入能力，分组方面更是和目前分组网络IP/MPLS/PTN网络无缝对通，实现基于业务的端到端监控维护、精细化管理。
iTN2100智能专线接入平台定位于PTN/IP/MPLS/SDH城域网边缘接入层，接入PTN/IP/MPLS网络时，可提供上行GE光口电口，并且可实现网络双归属、环网等灵活组网方式；接入SDH网络时，线路侧可提供SDH155M/622M上行，满足和传统SDH设备的无缝对接，在业务需要实现多网络同时承载时，可使用不同交叉模块实现业务灵活选择接入到不同网络。
用户侧提供以太、SDH、PDH、PCM、G.SHDSL等各种接入方式，可灵活满足运营商各类大客户、中小商业客户、3G和NGN的接入需要。
iTN2100智能专线接入平台将SDH和分组网核心相融合，助力各大运营商在业务发展过程中，实现基于业务的端到端维护管理，并满足不同客户业务的定制化专线需求，真正做到了业务可度量、可管理，并且可保障网络平滑过渡。
iTN2100智能专线接入平台融合SDH完善的OAM管理功能和以太网OAMIEEE802.3ah、IEEE802.1ag、ITU-TY.1731，结合瑞斯康达独特的远端网管协议RC.LINK技术，不仅可以实现基于现网设备的管理，而且实现了基于业务的管理维护，进而提高运营商对接入层网络的管理控制能力。
功能特点丰富的接入方式，满足多样化业务需求接入层复杂的网络结构，加上近年来业务种类及带宽的挑战，使得业务接入难以整体规划，iTN2100智能专线接入平台针对传统接入网络存在的不足，结合网络分组特点，及新增业务需求，带宽需求，针对性的开发出具有超大容量的分组交换能力、电路交叉能力及丰富接口类型的智能专线接入平台。
光端机1.标准型PDH光端机E1光端机单路E1光端机双路E1光端机四路E1光端机四路E1光端机四路E1光端机八路E1光端机八路E1光端机八路E1光端机八路E1光端机产品简述：标准型PDH光端机系列产品是通过光纤来远距离传送单路或多路E1业务，它采用了业内领先的技术及专用的超大规模集成电路，并结合专用数字复接芯片开发而成的光传输产品。
该类设备支持点到点组网，易于安装维护，配合机箱可实现局端、远端统一网管，可以迅速实现故障定位，在加快故障响应速度的同时，节省了运维成本。
标准型PDH光端机是北京瑞斯康科技发展有限公司根据市场需求，以超大规模集成电路为核心，采用业界功能完善的数字集成芯片，通过强大的研发团队相互配合研制生产的光传输设备。
该设备通过光来延伸现有的传输网络，支持一路或多路E1传输，适应于传统的PDH网络、SDH网络、DDN网、专网等，是一款性价比很高的光传输产品。
光端机分为台式设备和集中式机框设备，都具备高度集中的网络管理功能。
解决方案：功能特性：➢E1接口符合ITU-T 标准，支持2048Kbps±50 PPM透明传输。
➢采用超大规模ASIC芯片，功耗低，四层电路板设计，可靠性高。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢提供完备的告警与指示，可显示本端、远端设备的告警信息。
➢具备对远端设备掉电检测功能，用于监测远端设备实际工作状态。
➢光接口支持ALS功能，人性化设计，能够有效地控制非连接状态下光信号的输出，避免强光对调试人员的眼睛造成伤害，给与调试人员最大的保护。
➢E1线路支持本端、远端环回测试功能，便于设备开通、检测线路、排除故障点，降低运营商和用户的维护成本。
技术参数：电源（卡式设备参数E1接口光接口设备类型机箱物理尺寸工作环境工作温度：0～45℃相对湿度：≤90% 25℃光端机单路V35光端机和E1双路光端机产品简述：单路光端机是利用光纤远距离传输业务的通信设备，为路由器到路由器之间的远程连接提供了简便的解决方案，是一种WAN组网中较常用的光纤设备；而和E1双路光端机是在单路光端机的基础上增加了一路E1业务，也称“双路光纤Modem”，为路由器的远程连接和E1业务的远程接入同时提供了解决方案，而且配合网管型机箱，可实现局端、远端设备统一网管，可迅速的实现故障定位，节省了运维成本。
解决方案：功能特性：➢E1接口符合ITU-T 标准，支持2048Kbps±50 PPM透明传输。
➢V35口支持E1的成帧/非成帧（透明）传输模式，成帧模式时接口带宽通过拨码开关可连续设置N×64Kbps（N=1~31），通过网管可分配任意时隙。
➢V35口提供三种时钟方式：主时钟（内部定时）、从时钟（跟随E1线路定时）、终端时钟（跟随接口定时）。
➢V35口成帧模式成对使用时，可让本端设备的时隙配置自动跟随远端设备的设置。
➢内置误码测试单元，可以配合多种环回方式进行线路诊断和测试。
➢采用超大规模ASIC芯片，功耗低，四层电路板设计，可靠性高➢支持SNMP本地和远端网管，提供强大的网管功能。
➢提供完备的告警与指示，可显示本端、远端设备的告警信息➢具备对远端设备掉电检测功能，用于监测远端设备实际工作状态。
➢光接口支持ALS功能，人性化设计，能够有效地控制非连接状态下光信号的输出，避免强光对调试人员的眼睛造成伤害，给与调试人员最大的保护。
➢支持本端、远端环回测试功能，便于设备开通、检测线路、排除故障点，降低运营商和用户的维护成本。
技术参数：参数型号E1接口V35接口光接口设备类型机箱物理尺寸电源（备由机电）数量（个）75Ω/120Ω数量（个）双纤/单纤/波长(1310/1550nm)台式/卡式RC001-1 RC002-16 RC006AC/DCRC832-30-FV35 —— 1 双纤/单纤/波长(1310/1550nm)卡式支持支持—91×25×172RC831-30-FV35—— 1 双纤/单纤/波长(1310/1550nm)台式———38×186×142 AC/DCRC831-60-FV35 1 75Ω/120Ω1 双纤/单纤/波长(1310/1550nm)台式———38×186×142 AC/DC 工作环境工作温度：0～45℃相对湿度：≤90% 25℃2.多业务型PDH光端机多业务型光端机八路E1光端机产品简述：多业务型PDH光端机产品是通过光纤来远距离传送E1、及以太网业务，该设备提供四个扩展槽，简单灵活的实现了用户的多业务需求和业务扩展。
该类设备支持点到点组网，易于安装维护，配合机箱可实现局端、远端统一网管，可以迅速实现故障定位，在加快故障响应速度的同时，节省了运维成本。
解决方案：功能特性：➢提供四个扩展槽，可插入接口模块、快速以太网接口模块及E1接口模块，为用户提供多种业务接口。
➢完备的告警及状态指示，本端、远端设备的光口告警及各E1支路工作状态可同时显示。
➢具备对远端设备掉电检测功能，用于监测远端设备实际工作状态。
➢提供最多八路E1数据业务，每路E1为2048Kbps±50 PPM透明方式传输。
➢光接口支持ALS功能，人性化设计，能够有效地控制非连接状态下光信号的输出，避免强光对调试人员的眼睛造成伤害，给与调试人员最大的保护。
➢支持本端与远端环回测试功能，便于检测线路以及设备的开通与维护。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢支持软件在线升级。
➢采用超大规模ASIC芯片，功耗低，四层电路板，可靠性高。
技术参数：参数型号E1接口光接口设备类型物理尺寸电源扩展槽数量（个）75Ω/120Ω双纤/单纤/波长(1310/1550nm)台式/卡式AC/DC 10M/100M以太网子卡/V35子卡/E1子卡RC831-240E 8 支持双纤/单纤/波长(1310/1550nm)台式×440×300 AC/DC10M以太网子卡/V35子卡/E1子卡工作环境工作温度：0～45℃相对湿度：≤90% 25℃3.扩展子卡二路E1接口扩展子卡双路E1子卡产品简述：E-SUBM-2E1是双路E1非平衡接口模块，该模块可安装在RC801-240E、RC831-240E、RCMS2801-240EFE、RCMS2811-240EFE等独立式光端机的扩展槽内，占用两个E1通道，直接提供两路E1非平衡接口，使光端机的集成度更高，业务配置更灵活，网管更方便解决方案：功能特性：➢提供两个符合ITU标准的E1非平衡接口，占用光端机两个E1通道。
➢提供本端与远端E1线路告警指示。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢采用超大规模ASIC芯片，功耗低，4层电路板，可靠性高接口扩展子卡E-SUBM-FV35 E-SUBM-2FV35产品简述：E-SUBM-FV35、E-SUBM-2FV35是用于设备基于E1网络传输的单、双路接口转换模块。
该模块安装在RC801-240E、RC831-240E、RCMS2801-240EFE、RCMS2811-240EFE等独立式光端机的扩展槽内，可直接提供接口信号，使光端机的集成度更高，业务配置更灵活，网管更方便。
E-SUBM-FV35、E-SUBM-2FV35型号接口转换模块通过E1通道可与公司多个型号的协议转换器设备构成点对点应用系统，如：SUBM-FV35、RC903-V35FE1、RC904-V35FE1等。
解决方案：功能特性：➢占用光端机的1、2个E1通道。
➢支持本端与远端环回测试功能，便于检测线路以及设备的开通与维护。
➢支持E1的成帧/非成帧（透明）传输模式，成帧模式时接口带宽通过拨码开关可连续设置N×64Kbps（N=1~31），通过网管可分配任意时隙。
➢提供三种时钟方式：主时钟（内部定时）、从时钟（跟随E1线路定时）、终端时钟（跟随接口定时）。
➢成帧模式成对使用时，可让本端设备的时隙配置自动跟随远端设备的设置。
➢内置误码测试单元，可以配合多种环回方式进行线路诊断和测试。
➢成帧模式时，CRC4校验功能自适应。
➢提供接收数据相位调整功能。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢采用超大规模ASIC芯片，功耗低，4层电路板，可靠性高。
以太网接口扩展子卡E-SUBM-2FE产品简述：E-SUBM-2FE是一款单10/100M自适应以太网口到单路E1的双单元转换模块。
该模块可安装在RC801-240E、RC831-240E、RCMS2801-240EFE、RCMS2811-240EFE等独立式光端机的扩展槽内，占用两个E1通道，并直接提供两个10/100M自适应以太网口，使光端机的集成度更高，业务配置更灵活，网管更方便。
E-SUBM-2FE双单元转换模块通过E1通道可与公司多个型号的协议转换器设备构成点对点应用系统，如：RC951-FEE1、RC952-FEE1、RC951-8FE16E1等。
解决方案：功能特性：➢提供两个10/100M自适应以太网RJ45接口，可以实现以太网数据在E1通道中的传输。
➢内置误码测试单元，可以配合线路环回功能对E1链路进行诊断和测试。
➢E1接口支持两种时钟模式：主时钟、从时钟。
➢支持以太网端口10/100M自适应能力。
➢支持以太网端口全双工模式下IEEE 流量控制。
➢支持以太网端口半双工模式下back pressure流量控制。
➢支持最大以太网数据帧长1784字节；➢提供本端、远端设备网管功能，支持以太网口报文统计信息查询。
➢支持自动交叉网线识别能力。
E-SUBM-FE4E1E-SUBM-FE4E1是一款具有反向复用功能的快速以太网至四路E1协议转换模块。
该模块可安装在RC801-240E、RC831-240E、RCMS2801-240EFE、RCMS2811-240EFE等独立式光端机的扩展槽内，占用四个E1通道，并直接提供一个10/100M自适应以太网口，主要用于接入或传送带宽大于2Mbps、小于8Mbps的以太网业务。
使光端机的集成度更高，业务配置更灵活，网管更容易。
E-SUBM-FE4E1模块通过E1通道可与公司多个型号的协议转换器设备构成点对点应用系统，如：RC953/4-FE4E1反向复用器等。
解决方案：功能特性:➢提供一个10/100M自适应以太网RJ45接口，可以实现以太网数据在E1通道中的传输。
➢内置误码测试单元，可以配合线路环回功能对E1链路进行诊断和测试。
➢支持本端与远端E1端口环回测试功能，便于检测线路以及设备的开通与维护。
➢E1反向复用模式下：⏹以太网帧到多路E1采用帧间插的方式传送。
⏹支持E1链路线序的自动识别。
