LCD基本知识

LCD液晶拼接屏的基本知识

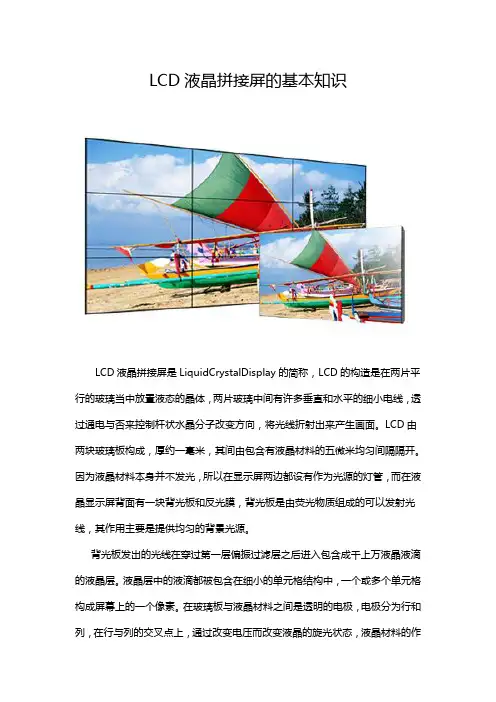

LCD液晶拼接屏是LiquidCrystalDisplay的简称，LCD的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。LCD由两块玻璃板构成，厚约一毫米，其间由包含有液晶材料的五微米均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。

背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

LCD拼接（液晶拼接）是继DLP拼接、PDP拼接之后，近几年兴起的一项新的拼接技术，LCD液晶拼接屏具有低功耗、重量轻、寿命长、无辐射、画面亮度均匀等优点，但其最大的缺点就是不能做到无缝拼接，对显示画面要求非常精细的行业用户来说，稍微有点一遗憾。由于液晶屏在出厂时就会有一条边框，液晶拼接起来就会出现边框，如单个二十一寸的液晶屏的边框一般有六到十毫米，两个液晶屏接起来的缝就有十二到二十毫米。为了减少液晶拼接的缝隙，目前业内有几种做法，一种是窄缝拼接，另一种是微缝拼接，微缝拼接即厂商将买回来的液晶屏的外壳拆掉，将玻璃与玻璃之间进行拼接，但这种做法的风险性较大，如果液晶屏拆的不好，会损害到整个液晶屏的品质，目前国内有极少数厂商使用这种方法。

、液晶显示器基本常识

LCD基本常识

液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。它显示图案或字符只需很小能量。正因为低功耗和小型化使 LCD成为较佳的显示方式。液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。 对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。有选择地在电极上施加电压，就可以显示出不同的图案。对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。当使用紫色偏光片时，基色会变成灰色成为灰模。当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。

二、液晶显示器件的结构

下图是一个反射式TN型液晶显示器的结构图.

从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。 液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。上下玻璃片内侧，对应显示图形部分，镀有透明的氧化甸-氧化锡（简称ITO）导电薄膜，即显示电极。电极的作用主要是使外部电信号通过其加到液晶上去。 液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理；也可以通过在玻璃表面以一定角度用真空蒸镀氧化硅薄膜来制备。 在TN型液晶显示器中充有正性向列型液晶。液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。上下玻璃表面的定向方向是相互垂直的，这样，在垂直于玻璃片表面的方向，盒内液晶分子的取向逐渐扭曲，从上玻璃片到下玻璃片扭曲了90°（参见下图），这就是扭曲向列型液晶显示器名称的由来。

LED与 LCD基本知识

第 1 页 共 8 页 第一篇 LED基本知识

在计算机或电视机中主要采用屏幕显示，但在各种数字仪表及各种家用电器中，一般采用显示器件进行显示。这里讲的显示器件是指数字显示器件，可以显示一般的数字、符号和简单的图形。

LED数码管是目前最常用的一种数显器件。我们知道，发光二极管（英文缩写为LED）是由半导体材料制成的、能将电信号转换成光信号的结型电致发光器件。如果把发光二极管制成条状，再按照一定方式连接，组成数字“8”，就构成LED数码管，简称LED。使用时按规定使某些笔段上的发光二极管发光，即可组成0 ~ 9的一系列数字。

一、构造与显示原理

LED数码管分共阳极与共阴极两种，a ~g代表7个笔段的驱动端，亦称笔段电极。对于共阴极LED数码管，如下图所示，将七只发光二极管的阴极（负极）短接后作为公共阴极。其工作特点是，当笔段电极接高电平，公共阴极接低电平时，相应笔段可以发光。共阳极LED数码管则与之相反，它是将发光二极管的阳极（正极）短接后作为公共阳极。当驱动信号为低电平，公共阳极接高电平时，才能发光。

LED的输出光谱决定其发光颜色以及光辐射强度，也反映出半导体材料的特性。常见管芯材料有磷化镓（GaP）、砷化镓（GaAs）、磷砷化镓（GaAsP）、氮化镓（GaN）等。其中氮化镓可发蓝光。发光颜色不仅与管芯材料有关，还与所掺杂质有关，因此用同一种管芯材料可以制成发出红、橙、黄、绿等不同颜色的数码管。各种颜色LED数码管的光谱曲线都比较相似，仅发光峰值λp值不同（磷砷化镓黄色数码管的λp=585nm, 1nm=10-9m）。LED数码管的产品中, 以发红光、绿光的居多，这两种颜色也比较醒目。 LED与 LCD基本知识

第 2 页 共 8 页 LED数码管等效于多只具有发光性能的PN结。当PN结导通时，依靠少数载流子的注入及随后的复合而辐射法光。其伏安特性与普通二极管相似。在正向导通之前，正向电流近似于零，笔段不发光。当电压超过开启电压时，电流就急剧上升，笔段发光。因此，LED数码管属于电流控制型器件，其发光亮度L（单位是cd/m2）与正向电流IF有关， 用公式表示：

科技新知　

日　

ｔ－－－ｉ

　维普资讯 ＬＣＤ的面板结构　

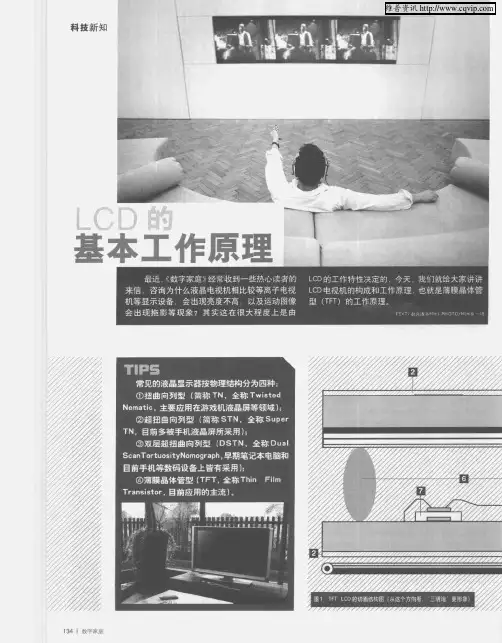

说起液晶电视机．人们首先关注的是它的显示面板．　

面板是液晶显示设备图像的载体。液晶面板结构，通俗地　

讲犹如一块“三明治“．按入射光线经过的先后顺序，由以　

下几层　面包”组成：光线扩散板、偏光板、玻璃基板、透　

明列像素电极、配向膜、液晶、配向膜、透明公共电极、彩　

色滤光片，玻璃基板和偏光板。它的”夹心　就是核心组　

件材料——液晶（图１）。　

下面我们就～层一层地揭开这个　三明治　，看看每层　

”面包　和　夹心”在这个诱人的”三明治“中都起到了什　

么作用７　

１．背光板　

我们知道液晶本身是不会发光的，它必须依赖外部的　

光源才能成像，这个外部光源就是我们通常所称的背光灯　

组件，其作用主要是提供均匀的背光光源。我们从Ｌ　ｃ　Ｄ的　

切面图可以看出．组成背光板的主要零件有灯管（冷阴极　

管）、反射板、导光板、棱镜片（Ｐ　ｒｉ　Ｓｍ　Ｓｈｅｅｔ）、扩散板等　

等。灯管是主要的发光零件，其发射出的光线由导光板分　

布到各处．而反射板则将光线反射向丁Ｆ丁ＬｃＤ的方向，最　

后在棱镜片和扩散板的帮助下．将光线均匀地分布到各个　

区域，提供给ＴＦＴ　ＬＣＤ一个明亮的光源，而ＴＦＴ　ＬＣＤ则由　

电压控制液晶分子的转动．控制通过光线的亮度，以此形　

成不同的灰阶。　科技新知　

２．偏光板　

虽然背景光源发射的自然光线是朝四面八方随机发散　

的．但光学研究表明　任何光源发出的光波．都是十字型　

的横波，在呈９　０度角的两个横轴上同时拥有两束完全相同　

的光波在振动　而通过一种特殊的光学滤片，可以完全阻　

碍其中的一束光波．这样产生的只在一个方向上振动的光　

波就叫做”偏振光　，而这种光学滤片就叫做　偏振片”，在　

液晶面板中我们称之为　偏光板　（图２）。　

光波的行进方向，是与电场及磁场互相垂直的，同时光　

波本身的电场与磁场分量也是互相垂直的　也就是说光波　

的行进方向与电场及磁场分量　彼此是两两互相平行的。而
