LCD基础知识

  • 格式：docx
  • 大小：38.99 KB
  • 文档页数：30

百度文库 - 让每个人平等地提升自我

1 LCD基础知识（他人的资料，很基础）3

LCD基础知识

目 录

1．液晶

1-1 什么是液晶

1-3 液晶的由来

1-3 液晶的种类

2．液晶显示器

2-1 何谓液晶显示器

2-2 液晶显示器的优缺点

3．LCD 的分类

4．LCD 的结构、工作原理及主要技术指标

4-1 LCD 的结构

4-2 LCD 工作原理

4-3 LCD 的主要技术指标

4-3-1 电光响应特性

4-3-2 对比度

4-3-3 视角 百度文库 - 让每个人平等地提升自我

2 4-3-4 响应时刻

4-3-5 功耗

4-3-6 温度特性

5．制造LCD 利用的原物料和LCD 生产工艺

5-1 制造LCD 利用的原物料

5-2 制造LCD 的工艺介绍

6．LCD 制造的环境要求

7．安全生产

8．LCD 进展前景

一．什么是液晶

1．液晶

1-1 什么是液晶

众所周知，物质有三态：固态、液态和气态。这三种状态也可称为固相、液相、气相。在自然界中大多的物质随温度的转变而呈现固态、液态和气态。象水、盐和由元素周期表中每一种元素组成的物质。其组成单元，如水分子或硅原子等，大体上象一个个小球。随着温度的降低或温度的升高，组成单元的排列由后来的无序排列转变成整整齐齐的的有序排列。即从液相转为气相或固相。在晶体中，组成单元的有序排列，表示每一个组成单元都处在必然的位置，不易流动而且有百度文库 - 让每个人平等地提升自我

3 规律的排列，只要人们明白它的排列规则，就可以够从一个组成单元动身，依照规律找到另一单元，即严格的空间有序。

除咱们明白的固态、液态和固态，有些物质、它们在从固态转变成液态的进程中，不是直接从固态变成液态，而是给一种中间状态。处于中间状态的物质外观上看似浑浊的液体。可是它的光学性质和某此电学性质又和晶体相似。

是各项异性，如有双折射特性等。如温度升高时，各类浑浊的物质随着温度的升高会变成澄清、同性的液体。反过来这种物质从液体转变成固体时，也要通过中间状态。各类能在必然的温度范围内兼有液体和晶体，二者特性的物质叫做液晶（Liquid Crystal） 也叫做液晶相、中间相或中介相等，又称为物质的第

四态。

1-2 液晶的由来

液晶最先是奥地利植物学家莱尼茨尔（）于1888 年发觉的。它在测定某些物质的溶点时，发觉某些物质（脂甾醇的苯甲酸脂和酯酸脂）溶化后会通过一个不透明呈白色浑浊液体状态并发出多彩而美丽的光泽，只要继续加热才会变成清亮的液体。1889 年，德国物理学家莱曼（）用由他设计，在那时作为最新式的附有加热装置的偏光显微镜对这些脂类化合物进行观察。他发觉这种白色浑浊物质外观上虽然象液体。但呈各向异性晶体特有的双折射性。于是莱曼将它命名为“液态晶体”。这就是液晶的由来。

百度文库 - 让每个人平等地提升自我

4 1-3 液晶的种类：

随着科学的进展，人们熟悉的提高，发觉液晶物质大体上都是有机化合物。

现有的有机化合物中每200 种中就有一种呈液晶相。从成份和出现液晶相物理条件来看，液晶可分为热致液晶和溶致液晶两大类。在某些有机物加热溶解，由于加热破坏结晶晶格而形成液晶称为热致液晶，就是前面几个说的由于加热有些物质出现液晶相。一样把某些有机物质放在必然的溶剂中，由于溶剂破坏结晶晶格而形成的液晶称之为溶质液晶。它是由于溶液浓度的转变而呈现的液晶相。最多见的有香皂水等。目前用于显示材料大体上都属于热致液晶。至今，已发觉的液晶已有两万多种。

在众多的液晶中，被研究最多的在显示技术中，应用最广液的是由简单的杆形有机分子组成的单元液晶，各类分子通常具有结构：该分子的刚性的核心是由两个苯环和中间的一个官能团组成的，在核心的两头比较柔软的烷基或其它比较柔软的有机分子链.如图(1)中一个熔链中有一个环氧树脂结构,使分子变成手性分子。

按照液晶分子的不同排列方式，可分为三大类：即向列液晶、胆甾相液晶和层列相液晶三大类。

1-3-1 向列液晶：

向列液晶的分子种类的重心混乱无序，使它象普通液体一样能够流

动，但分子杆的指向矢大体一致.

百度文库 - 让每个人平等地提升自我

5 1-3-2 胆甾相液晶：

在胆甾相液晶中，分子的重心排列是无序的，但分子的指向矢在一 个平面内大致指向一个方向。在垂直于那个平面上的方向上。分子的指向矢会旋转形成螺旋结构.

1-3-3 层列相液晶：

在层列相液晶中，分子形成一层一层的结构。分子层的厚度大约是

一个分子的长度。分子垂直于分子层平面排列，分子的重心在分子层中是无序的，形成一层层的二维流体。

综上所述，液晶大致可分为以上三大类，各类类型的液晶因其有着不同的结构，其各物性也有所不同，由于热致液晶各项异性的液晶物质的特殊稳固的温度范围在室温以上。只有这种液晶才能做为显示器材料。由以上可知液晶分子的排列并非象晶体结构那样牢固，所以容易受到电场，磁场、温度应力和吸附杂质等外部影响。

因此容易使 其各项光学特性发生转变。液晶的这种作使劲微弱的分子排列正是液晶有今日之广漠市场的关键条件。

2．液晶显示器

液晶具有固定的偶极矩，所以施加电场可使 液晶分子轴发生移动，于是液晶分子的排列发生改变。从而改变其光学性质来达到其显示的效果。这是液晶做为显示器的大体原理。

2-1 何谓液晶显示器： 百度文库 - 让每个人平等地提升自我

6 利用液晶的各项电光效应，把液晶对电场、磁场、光线和温度等分界条件的转变在必然条件下转换成为可视信号制成的显示器，就是液晶显示器。液晶显示器的英文为Liquid Crystal Display 通常常利用LCD

来代表液晶显示器，液晶最先在1968 年5 月美国RCA 公司用于显示器的制造，到目前普遍的应用于钟表、计算器、仪表仪器、笔记本电脑、移动电话、寻呼机、电子宠物、袖珍彩电、大型平板显示器、投影电视等家用、工业用和军事用显示领域。

2-2 液晶显示器的优、缺点：

2-2-1 信息显示技术随着信息社会化的进展显得愈来愈重要，液晶显示器与其他显示器相较其有很多长处。

2-2-1-1 平面型显示、体积小、重量轻、便于携带；

2-2-1-2 功耗低、驱动电压低；

2-2-1-3 寿命长，一般在5 万小时以上；

2-2-1-4 不含有害射线，对人体无害；

2-2-1-5 被动显示，不易被强光冲洗；

2-2-1-6 易于驱动，可用大规模集成电路直接驱动；

2-2-1-7 结构简单，没有复杂的机械部份； 百度文库 - 让每个人平等地提升自我

7

2-2-1-8 造价本钱低。

2-2-2 随着液晶显示器的普遍应用，人们也能够发觉其有些缺点：

2-2-2-1 由于它是被动元件，本身不发光，在暗处需借助其它的光源才具有可视性；

2-2-2-2 有视角之限；

2-2-2-3 应答速度（30ms-120ms）与其他元件相较尚嫌差些；

2-2-2-4 寿命尚未能成为半永久性元件。

3．LCD 分类

3-1 液晶显示器的种类很多，按显示方式可分为透射、反射的直视和投影型显示器。

3-1-1 透射型LCD 北面装有荧光灯，电致发光极等光源。因此在昏暗的环境光下也能利用。

3-1-2 反射型就是一种将铝箔光反射片贴在LCD 背面玻璃基板的外面，使其反射LCD 的入射光，用于显示。在TN 和STN 模式中，背面玻璃基板上贴有偏光片和表面有皱纹状的反射片，这种反射型充分发挥了非发光型LCD 耗电少的特点。

百度文库 - 让每个人平等地提升自我

8 3-2 利用光电效应制作的LCD 大致分为以下几种TN-LCD 和STN-LCD、HTN-LCD、FSTN-LCD、TFT-LCD.

3-2-1 TN-LCD 就是扭曲向列液晶显示器。咱们都明白液晶分子大体平行于基板排列，但上下液晶分子取向呈扭曲排列、整体扭曲900，TN-LCD 是

人们发觉最先，也是应用最广，数量最多，价钱最廉价的显示器。TN-LCD的制造工艺已大体上成熟、目前最主要在新加坡、台湾、中国大陆等地域生产。现中国是TN-LCD 最主要的生产基地。咱们通常所见到的电子

表，计算器、游戏机等LCD 多数是TN-LCD.

3-2-2 STN-LCD 是Super Twist Liquid Crystal Display 的简称。即超扭曲向列型LCD. 它与TN-LCD 的结构相似，不同的是它的扭曲角不是900，而是在180~270 之间，虽然仅仅是扭曲角不，它的工作原理同TN-LCD 完全不同。STN-LCD 是目前LCD 生产的中档产品。它是有比TN-LCD 显示信息量大等特点，它主要用于多种仪器仪表、汉显机、记事本、笔记本电脑等。STN-LCD 的制造工艺大体成熟，但主要技术掌握在日本、韩国等少数国家手中，国内现有十多家STN-LCD 制造公司。

3-2-3 HTN-LCD 是Hight Twist Nematic Liquid Crystal Display 的简称。即高扭曲向列型液晶显示器。HTN-LCD 与TN-LCD 和STN-LCD 百度文库 - 让每个人平等地提升自我

9 结构相似。只不过HTN-LCD的扭曲角在1000~1200之间，介于TN-LCD和STN-LCD之间。HTN-LCD 目前数量并非多，其性能也介于TN-LCD 和STN-LCD之间。

3-2-4 FSTN-LCD 是Film Super Twist Nematic Liquid Crystal Display

的简称。

这是Film 是指补偿膜或延迟膜，所以FSTN-LCD 称补偿膜超扭曲向列型液晶显示器。通过一层特殊处置的补偿膜，能够克服STN-LCD

的缺点。

3-2-5 TFT-LCD 即薄膜晶体管的有源矩阵LCD，它是目前LCD 市场中最高级次的产品。它主要用于笔记本电脑，液晶彩电等。TFT-LCD

的制造工艺比较复杂，价钱比较高。目前日本、韩国是世界上生产TFT-LCD 较成熟国家。我国仅有吉林省计划投资TFT-LCD 生产线。

4．LCD 的结构、工作原理及主要技术指标

4-1 LCD 的结构

①偏光片；②基板玻璃；③SIO2 隔阻层；④电极；⑤定向膜；⑥封接框；⑦过渡电极；⑧液晶；⑨反射片；⑩封口胶；○11 间隙子

4-2 LCD 的工作原理：

合集下载

lcd基本常识

lcd基本常识

、液晶显示器基本常识

LCD基本常识

液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。它显示图案或字符只需很小能量。正因为低功耗和小型化使 LCD成为较佳的显示方式。液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。 对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。有选择地在电极上施加电压，就可以显示出不同的图案。对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。当使用紫色偏光片时，基色会变成灰色成为灰模。当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。

二、液晶显示器件的结构

下图是一个反射式TN型液晶显示器的结构图.

从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。 液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。上下玻璃片内侧，对应显示图形部分，镀有透明的氧化甸-氧化锡（简称ITO）导电薄膜，即显示电极。电极的作用主要是使外部电信号通过其加到液晶上去。 液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理；也可以通过在玻璃表面以一定角度用真空蒸镀氧化硅薄膜来制备。 在TN型液晶显示器中充有正性向列型液晶。液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。上下玻璃表面的定向方向是相互垂直的，这样，在垂直于玻璃片表面的方向，盒内液晶分子的取向逐渐扭曲，从上玻璃片到下玻璃片扭曲了90°（参见下图），这就是扭曲向列型液晶显示器名称的由来。

LCD基础知识及制造工艺流程介绍

LCD基础知识及制造工艺流程介绍

LCD基础知识及制造工艺流程介绍

LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。下面将介绍LCD的基础知识以及制造工艺流程。

一、LCD的基础知识

1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。液晶分为向列型液晶和向量型液晶两种。其中，向列型液晶具有电流传输性能，可用于显示器制造。液晶层通常由两块玻璃基板夹层组成。

2.基板：LCD的基板通常由玻璃或塑料材料制成。它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。

3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。

4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。它通常由聚合物、薄膜材料或金属制成。

二、LCD的制造工艺流程

1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。

2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。这包括涂覆光刻胶、曝光、显影和洗涤等步骤。 3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。

4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。

5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。

6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。

7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。

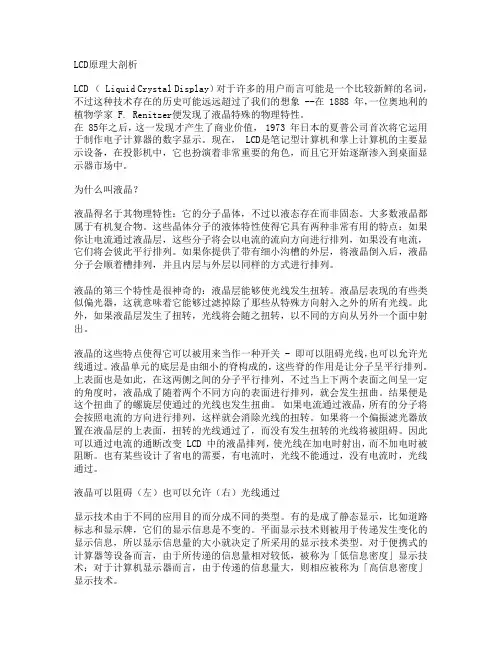

LCD原理大剖析
