大学电路分析考试题及答案

A卷

一、 填空：要求有计算过程。(每空5分，共15分)

1、图1所示电路中理想电流源的功率为 。(4分)

2、图2所示电路中电流I为 。

3、图3所示电路中电流U为 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。

图4 图5 图6

三、 求图5所示电路中的电压Uab 。(10分)

四、 含理想变压器电路如图6，VUS00100，求负载R上电压有效值U 。(10分)

五、求图7中各二端网络的等效电阻。(15分)

图7

六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。(10分)

七、(10分)

电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，

Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求1I。

图8 图9

B卷

一、选择题(单选)：(20分)

1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7A B、6A C、5A D、4A

2、关于理想电感元件的伏安关系，下列各式正确的有( )

A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt

3、耦合电感的顺串时等效电感为( ) 。

A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2

4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )

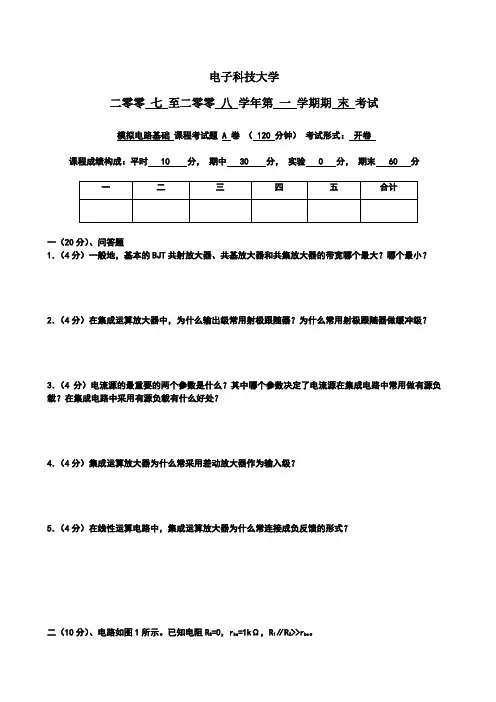

电子科技大学

二零零 七 至二零零 八 学年第 一 学期期 末 考试

模拟电路基础 课程考试题 A 卷 （ 120 分钟） 考试形式： 开卷

课程成绩构成：平时 10 分， 期中 30 分， 实验 0 分， 期末 60 分

一 二 三 四 五 合计

一（20分）、问答题

1．（4分）一般地，基本的BJT共射放大器、共基放大器和共集放大器的带宽哪个最大？哪个最小？

2．（4分）在集成运算放大器中，为什么输出级常用射极跟随器？为什么常用射极跟随器做缓冲级？

3．（4分）电流源的最重要的两个参数是什么？其中哪个参数决定了电流源在集成电路中常用做有源负载？在集成电路中采用有源负载有什么好处？

4．（4分）集成运算放大器为什么常采用差动放大器作为输入级？

5．（4分）在线性运算电路中，集成运算放大器为什么常连接成负反馈的形式？

二（10分）、电路如图1所示。已知电阻RS=0，rbe=1kΩ，R1∥R2>>rbe。 1．若要使下转折频率为10Hz，求电容C的值。

2．若RS≠0，仍保持下转折频率不变，电容C的值应该增加还是减小？

图1

三（10分）、电路如图2所示。已知差模电压增益为10。A点电压VA=-4V，硅三极管Q1和Q2的集电极电压VC1=VC2=6V，RC=10 kΩ。求电阻RE和RG。

图2

四（10分）、电路如图3所示。已知三极管的β=50，rbe=Ω，R1=150kΩ，R2=47kΩ，R3=10kΩ，R4=47kΩ，R5=33kΩ，R6=Ω，R7=Ω，R8=100Ω。

1． 判断反馈类型；

2． 画出A电路和B电路；

3． 求反馈系数B；

4． 若A电路的电压增益Av=835，计算Avf，Rof和Rif。

图3

五（10分）、试导出图4所示电路的输出电压vo与输入电压vi之间的关系。已知R1=1MΩ，R2=4MΩ，R3=1/3MΩ，R4= R5= R6=1MΩ，C1=C2=1μF。

第 1 页 共 3 页 山东理工大学2011年硕士研究生招生考试试题（A卷）

注意事项：本试题的答案必须写在规定的答题纸上，写在试题上不给分。

考试科目：电路 （考生必须自带计算器）

一、（12分）用等效变换的方法求图示电路的I，并求6 V电压源的功率，指出是吸收还是供出功率。

二、（12分）图示电路在0t时已达稳态，当0t时开关接通。求 )(tuC、)(1ti，0t。（用三要素法求）

abc22272A6AI6V +__+t03681i1A12FuC66i1

第一题图 第二题图

三、（12分）图示电路中两电流表的读数皆为2A。求电流有效值I、 BI 和 CI。

四、（12分）图示电路中，已知理想变压器的变比n=10，求负载LZ为何值时可获得最大功率，并求此maxP。

IC对称三相电压源AIBIAIA

对称三相电阻负载对称三相电压源

电阻负载

IBAA1UA0212ULZ1-j1+-

第三题图 第四题图

五、（12分） 在图示电路中，试求输入电流I1和输出电压U2。

六、（14分） 图示电路中uUttSmcoscosV5010302210133，已知：电流的有效值I1=5A，IR=3A，电路消耗功率等于360W，以及在基波103rads作用下，LC1110140，，试求R和C的值。 第 2 页 共 3 页 j8j32I1100Vj21-j32U2 CC1RL1uSiRi1

第五题图 第六题

电信系《电路分析》试题库汇编及答案

1 电路分析基础试题库汇编及答案

一．填空题（每空1分）

1-1.所谓电路，是由电的器件相互连接而构成的 电流 的通路。

1-2.实现电能输送和变换的电路称为 电工 电路；实现信息的传输和处理的电路称为 电子 电路。

1-3. 信号 是消息或信息的表现形式，通常是时间的函数。

2-1.通常，把单位时间内通过导体横截面的电荷量定义为 电流 。

2-2.习惯上把 正电荷 运动方向规定为电流的方向。

2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的 电压 。

2-4.电压和电流的参考方向一致，称为 关联参考 方向。

2-5.电压和电流的参考方向相反，称为 非关联参考 方向。

2-6.电压和电流的负值，表明参考方向与实际方向 一致 。

2-7.若P>0（正值），说明该元件 消耗（或吸收） 功率，该元件为 负载 。

2-8.若P<0（负值），说明该元件 产生（或发出） 功率，该元件为 电源 。

2-9.任一电路中，产生的功率和消耗的功率应该 相等 ，称为功率平衡定律。

2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 代数和为零 。

2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 电压 代数和为零。

2-12.用u—i 平面的曲线表示其特性的二端元件称为 电阻 元件。

2-13.用u—q平面的曲线表示其特性的二端元件称为 电容 元件。

2-14.用i—平面的曲线表示其特性的二端元件称为 电感 元件。

2-15.端电压恒为Su(t)，与流过它的电流i无关的二端元件称为 电压源 。

2-16.输出电流恒为Si(t)，与其端电压u无关的二端元件称为 电流源 。
