绿色安全文明施工标准化指导图册

第一章现场标准化建设大门
施工现场出入口大门采用有门柱式的双开大门，门扇应做成封闭式，大门根据工地规模调整相应宽度为10m左右，高度为2.4m，门扇等分，旁边设1500mm×2200mm的人行小门，大门主体采用石材柱面；门头设置企业标志，门口应设高压冲洗设备，大门内侧应设置横向截水沟（沟宽×沟深≥30×30cm）和三级沉淀池（池体容积不小于2m³），铺设条形水篦子。大门口应设置彩钢门卫室，并配固定守卫人员。根据施工需求，在大门内侧设置一台地磅，并配备地磅房。
西昌东延线棚改总承包部绿色安全文明施工标准化图册
规格：参考尺寸材质工艺：公司标志牌，项目部名称牌为银色拉丝不锈钢，腐蚀烤漆。大门主体为干挂白色（天然纹理）大理石，或根据实地情况贴瓷砖片工艺。项目部名称字体：方正大黑简体。
工地封闭式大门参考图
西昌东延线棚改总承包部绿色安全文明施工标准化图册
项目部大门背景墙部分宽为3.6m，高为2m；伸缩门宽6m，高为1.6m（为参考尺寸可根据现场情况适当调整）伸缩门可推缩进背景墙内。项目名称统一为西昌东延线棚改项目x分部，字体为方正大黑简体，材质为不锈钢材料或钛合金材料，背景墙采用枣红色瓷砖，工艺为鎏金。要求各分部字体大小、摆放位置、颜色达到统一。
尺寸要求：墙高为2.2m,墙垛高2.4m,垛宽为 0.6m，垛与垛间距为5m，15-20m设一道沉降缝。
材质工艺：墙体为全砖结构，墙面采用水泥砂浆粉刷，涂刷防水材料。
标准工艺：户外写真喷绘，粘裱于硬质板上后固定在墙垛上。字体为方正大黑简体，内容根据实际需要书写。
围墙参考图
西昌东延线棚改总承包部绿色安全文明施工标准化图册
第十六节、集团标准色规定
第十七节、门牌设置第十八节、栋号、楼层标牌

安全文明施工标准化图册

第 8 页共 131 页
LogO
5 脚手板铺设
安全文明施工标准化图册

说明
1、操作层脚手板应铺满、铺稳，材质符合要求，不得有探头板。 2、铺设竹串片脚手板时，应将两端与横向水平杆可靠固定，严防倾覆和滑动，此脚手板铺设可采用对接平铺，亦可采用搭接铺设。 3、铺设竹笆脚手板应按其主竹筋垂直于纵向水平杆方向，且采用对接平铺，四角用 Φ1.2mm 镀锌钢丝固定在纵向水平杆上。
LogO
安全文明施工标准化图册
第一章脚手架
1.1 管理要求
1.1.1 本图集的建筑施工脚手架指落地式钢管脚手架和悬挑式钢管脚手架两大类；分别由架体基础、架体杆件、架体防护和斜道等部分组成。 1.1.2 脚手架施工前应编制安全专项施工方案，必须有计算书、主要节点构造详图等，并经施工单位技术负责人审批、项目总监理工程师审核后，在专职安全管理人员监督下实施。搭设高度 50m 及以上的落地扣件式钢管脚手架和架体高度 20m 及以上悬挑扣件式钢管脚手架安全专项施工方案应通过专家论证后，方可实施。 1.1.3 脚手架搭设人员必须是经过考核合格的专业架子工。 1.1.4 基础是脚手架稳定性的重要组成部分，当基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑式钢管脚手架。 1.1.5 架体的主要构造包括：立杆、纵横向水平杆、连墙件、剪刀撑及脚手板等。 1.1.6 脚手架外侧应满挂密目式安全网，安全网应满足阻燃、强度等性能的要求，不满足要求的不得使用。 1.1.7 材质应符合质量要求，严禁采用两种不同直径的钢管混搭。 1.1.8 扣件的螺栓拧紧扭力矩值不应小于 40N·m，且不应大于 65N·m 必须使用扭力扳手进行检验。 1.1.9 脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。 1.1.10 夜间或遇六级（含六级）以上大风及雷雨、大雾等恶劣天气，不得进行搭设与拆除作业。 1.1.11 脚手架接地及避雷措施应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行。

质量、安全文明、绿色施工标准化图集之安全文明施工篇

单独作业。认真贯彻机电设备安全操作规程，对违章作业人员和发生机电设备事故
时，要认真分析，严肃处理，并向公司主管部门汇报，同时向安全部门通报事故情况及处理意见。
Page 11
安全生产责任制与岗位责任制
班组长模范遵守安全生产规章制度，对本班组安全生产全面负责。对安全技术交底中的防范
措施必须认真贯彻执行，不得任意修改。在施工作业区域存在不满足安全施工要求或没有可靠安全措施保障施工时，应积极提
安全生产情况和防范措施。审核劳动保护措施计划，并组织实施。定期组织参加安全检查，积极开展安全生产竞赛活动。组织对职工进行安全生产、遵章守纪、劳动保护法制教育，督促各级职能部
门及广大职工做好本职范围内的安全管理工作。
Page 6
安全生产责任制与岗位责任制
项目技术负责人
负责本项目的施工安全技术方案的制定、实施、检查、验收。负责项目安全保证计划运行过程中技术措施的制定和执行过程的修订。负责施工过程中运用“新技术、新工艺、新设备、新材料”时，编制相应的安全技术
员不安全行为。
Page 9
安全生产责任制与岗位责任制
材料员编制劳动防护用品的计划，负责采购、保管，并按期发放。劳动防护用
品应保质、保量，符合安全要求。对安全网、安全帽、安全带和漏电保护器的购置，必须向公司主管部门
上报计划，统一采购供应，并负责收集厂家有效的生产许可证、质量检测证、产品合格证及购置发票复印件，保证产品质量。对脚手架及设备材料，应根据使用情况，定期检查维修和报废处理。经常对所属运输、搬运、装卸、保管等职工进行安全宣传和教育，并针对具体工作情况，制定安全措施和管理办法。
在起重机械安装、拆卸，模板支架搭设等危险性较大分部分项工程施工期间现场带班；必须组织起重机械、模板支架等使用前验收，未经验收或验收不合格，不得使用；必须组织起重机械使用过程日常检查，不得使用安全保护装置失效的起重机械。

施工现场安全文明施工标准化图集(92页)[详细]

2、工具式防护栅栏
3、楼梯栏杆
1、楼梯及休息平台临边采用φ48钢管搭设防护栏杆,水平杆二道(需要挂设安全网的位置为三道水平杆);
2、防护栏杆的水平杆、立杆必须刷间距为400米米黄黑相间的警示油漆,所有水平杆控制伸出立杆外侧100米米;
3、防护栏杆立杆固定方式:采用冲击钻钻孔,打入膨胀螺丝,与立杆底座连接;
第一部分安全防护1
一、安全帽、安全带、安全网1
二、洞口防护4
三、临边防护10
四、安全通道防护15
五、加工车间防护16
六、施工机具防护17
第二部分脚手架与模板支撑18
一、落地脚手架18
二、悬挑脚手架30
三、悬挑式卸料平台32
四、钢管满堂模板支架34
第三部分临时用电37
第四部分建筑起重机械52
一、塔式起重机54
4、做为安全通道的楼梯间必须设置照明,利用永久线管布线,采用36V低压供电,并设置灯罩;非安全通道的楼梯间可以不设置照明,但必须封闭,禁止通行.
4、基坑栏杆
1.开挖深度超过2000米米的基坑时,距基坑边缘500米米处设防护栏杆,优先选用工具式防护栏;当采用钢管作防护栏杆时,高度不低于1200米米的防护栏杆,中间水平杆距地面500～600米米,立杆间距不大于1800米米.
五、加工车间防护
1、施工现场所有钢筋、木工加工场均需设置加工棚,采用型钢、工具化加工可拆除重复周转使用,在塔吊覆盖范围内的加工棚需要设置双层防护;
2、加工棚顶面四周悬挂安全警示标语及安全警示牌.标语制作要求按中建股份公司CI标准执行.
六、施工机具防护
1、施工现场所有输送泵、搅拌机、砂浆机、直螺纹机均需搭设防护棚;
建设施工扣件式钢管支护技术规范 JGJ120—2012

施工现场安全文明施工标准化图册

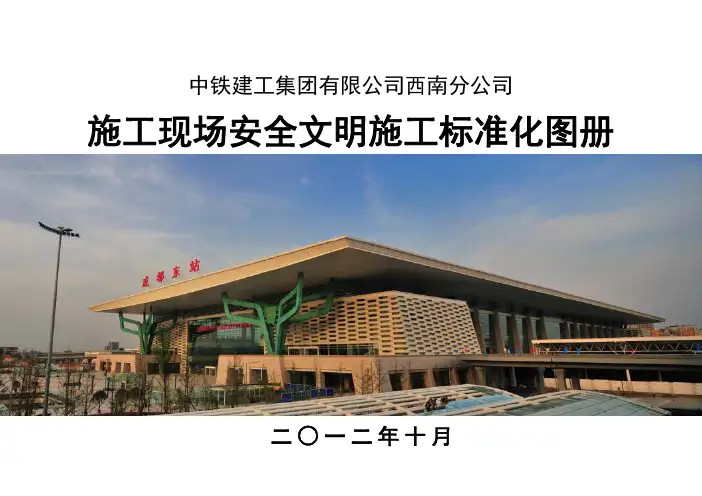

中铁建工集团有限公司西南分公司
