visio泳道的用法

语言描述流程说到流程的表达方式，所有人都会在脑海里立刻浮现出那种图形的模样，就是流程图。

它是一种语言，为我们讲述事情是怎么发生的。

它表述了四个问题，我们可以用四个“W”来表示：When，What，Who 和Why。

什么情况下会发生的？发生一件什么事？这件事是谁做的？结果怎么样？我们把这种流程的图形化表述叫做流程图，甚至有的时候我们一说到流程也是专指绘制出来的流程图。

流程的表达方式也经历了一个逐步演化和发展的过程，大致可以分成四个时期。

业务逻辑图80年代，早期的流程图很简单，我们用来表达一个业务的基本逻辑，目的是很直观地呈现一系列动作之间的逻辑关系，我们可以叫它业务逻辑图。

没有我们今天说到的众多流程要素和图例，甚至我们也不用在乎语言的标准，没有关系，只是为了能够表达文字难以表达的逻辑关系，便于我们沟通和讨论。

没有专业的流程图工具，可以是一种绘图软件甚至只是纸笔来完成它，当然我们也并没有很多将它们用于管理的期待。

泳道流程图90年代，我们有了管理的需求，有了专门的流程图工具，开始用泳道流程图，Visio这个工具至今我们依然非常熟悉。

研究流程的人都用过Visio，它是用一个页面的方式来表达一段流程。

泳道流程图有很典型的特征，那就是分泳道。

泳道用来表达完成这段流程活动的具体部门或者是某些角色。

一般从上面开始，经过一系列动作组合之后，在下面会有一个结束。

其中有动作符号、判断符号，也有引用和附加的文本等要素信息。

用这种方式做的流程图，一般都会附加一页流程说明，在流程说明里面我们会比较详细的列出来这段流程相关的更多信息。

包括每个动作相关的属性，目的、参与人的职责、衡量的指标、参考的标准、输入和输出等等。

为什么要附带这样的说明？因为我们有相关的管理需要，而在这样的流程图工具中没有办法表达多个维度的要素，所以为了把事情说清楚会附加这些具体的说明。

全息流程图00年代，流程管理开始有了平台化的工具，平台和绘图工具的显著区别就是背后有了数据库，它们可以承载多维度的流程信息，然后根据我们的需要来呈现流程，而不再像从前一样用一个页面附加繁杂的说明来展现大量的信息。

Visio2010教程Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表：1选择并打开一个模板。

2拖动并连接形状。

3向形状添加文本。

本文内容•创建简单的流程图第 1 步：选择并打开一个模板第 2 步：拖动并连接形状第 3 步：向形状添加文本•什么是Visio形状、模具和模板？形状模具模板创建简单的流程图第 1 步：选择并打开一个模板4启动Visio。

5在“模板类别”下，单击“流程图”。

6在“流程图”窗口中，双击“基本流程图”。

模板将相关形状包括在名为模具的集合中。

例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。

第 2 步：拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。

用于连接形状的方法有多种，但是现在使用自动连接功能。

7将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。

8将指针放在形状上，以便显示蓝色箭头。

9将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。

此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。

10单击正方形的“流程”形状。

“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。

如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。

新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。

第 3 步：向形状添加文本11单击相应的形状并开始键入文本。

12键入完毕后，单击绘图页的空白区域或按Esc。

返回页首什么是Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。

当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。

该原始形状称为主控形状。

放置在绘图上的形状是该主控形状的副本，也称为实例。

您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。

旋转形状和调整形状的大小人们对形状进行的最常见的处理涉及形状中内置的功能。

UML中的泳道图绘制方法与实际应用UML（Unified Modeling Language）是一种用于软件开发的标准建模语言，它提供了一套丰富的图形符号和规范，用于描述软件系统的结构、行为和交互。

其中，泳道图（Swimlane Diagram）是一种常用的UML图形，用于展示系统中的参与者、角色和组织之间的关系和交互。

泳道图的绘制方法主要包括泳道的创建、泳道之间的关系和泳道内部的元素。

首先，我们需要确定参与者和角色，将它们表示为泳道。

每个泳道代表一个参与者或角色，可以使用矩形或横向的长方形来表示。

接下来，我们需要确定泳道之间的关系，可以使用箭头来表示参与者或角色之间的交互或依赖关系。

最后，我们可以在泳道内部添加其他元素，如活动、事件和决策节点，以展示系统的行为和流程。

在实际应用中，泳道图可以帮助我们更好地理解和分析系统的结构和行为。

首先，它可以清晰地展示系统中的参与者和角色，帮助我们识别系统中的各个组成部分。

通过观察泳道之间的关系，我们可以了解系统中各个参与者之间的交互方式，以及它们之间的依赖关系。

这有助于我们在系统设计和开发过程中，更好地定义参与者之间的职责和协作方式。

其次，泳道图还可以帮助我们分析系统的行为和流程。

通过在泳道内部添加活动、事件和决策节点，我们可以展示系统中各个参与者的行为和活动流程。

这有助于我们识别系统中的瓶颈和优化点，以及优化系统的流程和交互方式。

例如，在一个企业内部的采购系统中，我们可以使用泳道图来展示采购部门、供应商和财务部门之间的交互和流程，从而优化采购流程，提高效率和减少成本。

此外，泳道图还可以用于系统的需求分析和系统的设计。

通过绘制泳道图，我们可以更好地理解系统的需求和功能，以及各个参与者之间的关系和交互方式。

这有助于我们在系统设计过程中，更好地定义系统的架构和模块，以及各个模块之间的接口和交互方式。

例如，在一个在线购物系统中，我们可以使用泳道图来展示用户、商家和物流公司之间的交互和流程，从而设计出更好的系统架构和用户界面。

processon泳道的用法(一)ProcessOn泳道的用途和好处1. 什么是ProcessOn泳道ProcessOn泳道是ProcessOn在线作图工具中的一种图形元素，用于展示工作流程中的不同角色或部门之间的职责划分。

它通过水平或垂直的分割线将工作流程划分为不同的泳道，每个泳道代表一个角色或部门，便于团队成员了解和沟通各自的工作职责。

2. ProcessOn泳道的用途流程图绘制ProcessOn泳道在绘制流程图时非常有用。

通过将不同的泳道分为不同的角色或部门，可以清晰地展示工作流程中各个环节的责任分工和工作流动情况。

每个泳道可以负责一个或多个环节，使得整个流程图更加直观和易于理解。

项目管理在项目管理中，ProcessOn泳道可以用于展示项目中的不同工作分配情况。

每个泳道可以代表一个项目成员或部门，横向展示每个成员或部门的工作职责和完成时间节点。

通过这种方式，团队成员可以更好地协同合作，提高项目的执行效率和质量。

组织结构图绘制ProcessOn泳道还可以用于绘制组织结构图。

每个泳道可以代表一个部门，而每个部门下的子泳道则代表该部门的下属角色或岗位。

这种方式可以更清晰地展示组织内部的层级关系和职责划分，帮助员工了解自己的工作位置和与其他部门的合作关系。

3. ProcessOn泳道的优势分工明确ProcessOn泳道可以清晰地将工作流程划分为不同的角色或部门，使得每个成员都清楚自己的工作职责和边界。

这有助于提高工作效率，避免出现职责不明确或重复劳动的情况。

协同合作每个泳道代表一个角色或部门，通过ProcessOn泳道，团队成员可以更好地了解和理解其他成员的工作职责和进展情况，提高协同合作的效率。

同时，每个成员的责任和工作节点都可以明确地展示出来，方便项目管理和监控进展。

可视化展示ProcessOn泳道可以将复杂的工作流程和组织结构以直观的方式展示出来。

无论是流程图、项目管理还是组织结构图，都可以通过泳道的方式进行展示，使得信息更加清晰明了，方便团队成员和管理者理解和把握整体情况。

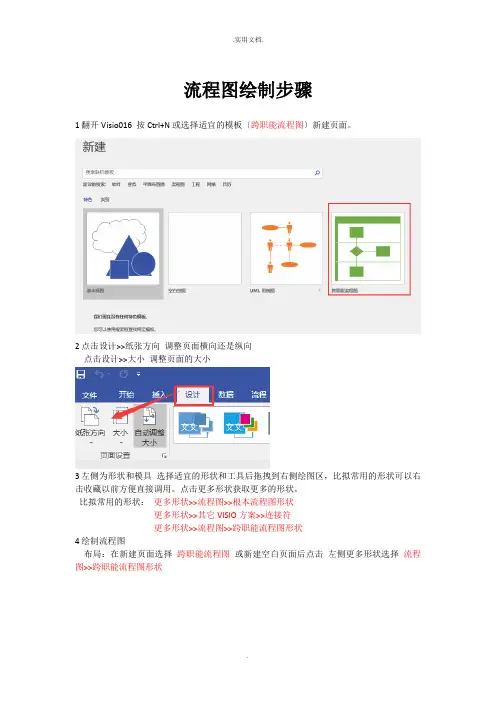

流程图绘制步骤1 翻开Visio016 按Ctrl+N或选择适宜的模板〔跨职能流程图〕新建页面。

2 点击设计>>纸张方向调整页面横向还是纵向点击设计>>大小调整页面的大小3 左侧为形状和模具选择适宜的形状和工具后拖拽到右侧绘图区，比拟常用的形状可以右击收藏以前方便直接调用。

点击更多形状获取更多的形状。

比拟常用的形状：更多形状>>流程图>>根本流程图形状更多形状>>其它VISIO方案>>连接符更多形状>>流程图>>跨职能流程图形状4 绘制流程图布局：在新建页面选择跨职能流程图或新建空白页面后点击左侧更多形状选择流程图>>跨职能流程图形状根据流程图草图布局泳道为行拖拽到右侧绘图区水平泳道上下适宜位置即可，右侧绘图区为空或者是垂直泳道时会生成新的流程图表。

分隔符可以把行分列，选择后拖拽到绘图区行中可以把水平泳道分成两列，对垂直泳道无效。

泳道〔垂直〕为垂直列拖拽到右侧适宜位置即可，右侧绘图区为空或者是水平泳道时会生成新的流程图表。

分隔符〔垂直〕可分行选择后拖拽到右侧垂直泳道中可分成2行，对水平泳道无效。

泳道可拖拽边线可调整宽度和高度。

左侧选择适宜的形状拖拽到绘图区调整大小和位置，双击修改文字。

用左侧的连接线形状或者顶部的线条连接线工具绘制连接线。

拖拽连接线的首尾放到形状的适宜位置即可，连接线或自动改变形状。

单击连接线点击顶部线条可设置连接线的颜色粗细样式箭头方向等。

如在同一区域添加了两个或以上的形状可通过设置上下关系来分层。

可通过鼠标圈选或按住CTRL键鼠标单击形状或连接线选中右击组合。

组合后这些形状成为一个形状方便管理。

如需修改这个组合中的其中一个元素可右击取消组合后修改。

5 绘制完毕后可保存为多种格式，.vsdx为visio默认可编辑格式。

附：流程图标准符号。
