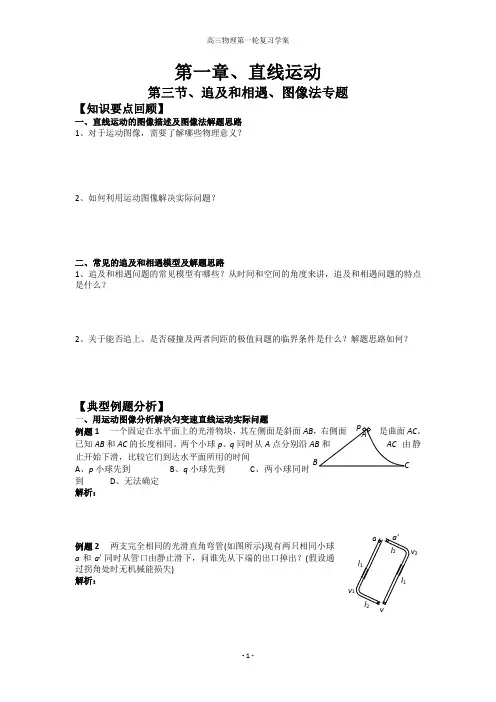

第一章、直线运动第三节、追及和相遇、图像法专题【知识要点回顾】一、直线运动的图像描述及图像法解题思路1、对于运动图像，需要了解哪些物理意义？2、如何利用运动图像解决实际问题？二、常见的追及和相遇模型及解题思路1、追及和相遇问题的常见模型有哪些？从时间和空间的角度来讲，追及和相遇问题的特点是什么？2、关于能否追上、是否碰撞及两者间距的极值问题的临界条件是什么？解题思路如何？【典型例题分析】一、用运动图像分析解决匀变速直线运动实际问题 例题1 一个固定在水平面上的光滑物块，其左侧面是斜面AB AC 。

已知AB 和AC 的长度相同。

两个小球p 、q 同时从A 点分别沿静止开始下滑，比较它们到达水平面所用的时间 A 、p 小球先到 B 、q 小球先到 C 、两小球同时到 D 、无法确定解析：例题2 两支完全相同的光滑直角弯管(如图所示)现有两只相同小球a 和a / 同时从管口由静止滑下，问谁先从下端的出口掉出？(假设通过拐角处时无机械能损失)解析：v v 2例题3 甲、乙两车在平直公路上同向行驶，其v-t图像如图所示。

已知两车在t=3s时并排行驶，则（）A、在t=1s时，甲车在乙车后B、在t=0s时，甲车在乙车前7.5mC、两车另一次并排行驶的时刻是t=2sD、甲、乙两次并排行驶的位置之间沿公路方向的距离为10m解析：例题4 一物体做加速直线运动，依次通过A、B、C三点，AB=BC。

物体在AB段加速度为a1，在BC段加速度为a2，且物体在B点的速度为2CA B vv v +=，则a1> a2 B．a1= a2 C ．a1< a2 D．不能确定解析：例题5 如图，A球做自由落体运动，B球沿光滑斜面下滑，则能正确表示两球运动到地面的速率-时间图像是（）解析：例题6 蚂蚁离开巢沿直线爬行，它的速度与到蚁巢中心的距离成反比，当蚂蚁爬到距巢中心的距离L1=1m的A点处时，速度是v1=2cm/s。

试问蚂蚁从A点爬到距巢中心的距离L2=2m 的B点所需的时间为多少？解析：二、追及、避撞与距离极值问题例题7 甲乙两质点同时开始在同一水平面上同方向运动，甲在前，乙在后，相距s。

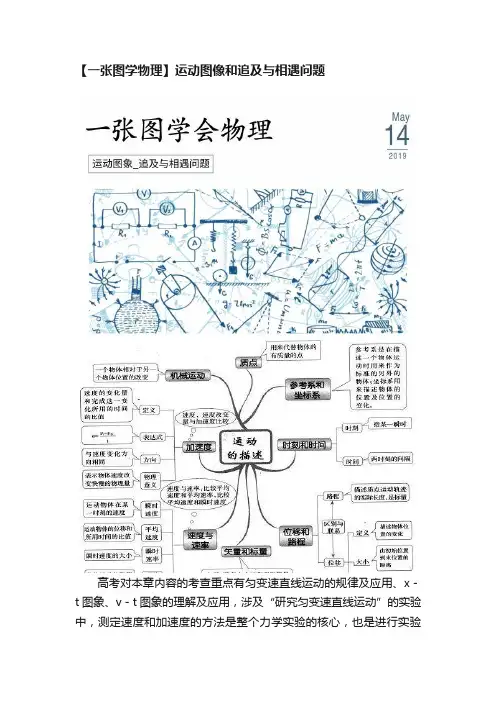

【一张图学物理】运动图像和追及与相遇问题高考对本章内容的考查重点有匀变速直线运动的规律及应用、x－t图象、v－t图象的理解及应用，涉及“研究匀变速直线运动”的实验中，测定速度和加速度的方法是整个力学实验的核心，也是进行实验设计的基础，在很多实验中都有应用。

今天来讲运动图像追及与相遇问题01直线运动的x—t图象1．图象的意义反映了做直线运动的物体位移随时间变化的规律。

2．两种特殊的x－t图象(1)x－t图象是一条平行于时间轴的直线，说明物体处于静止状态。

(2)x－t图象是一条倾斜直线，说明物体处于匀速直线运动状态。

3．x－t图象中的“点”“线”“斜率”“截距”的意义(1)点：两图线交点，说明两物体相遇。

(2)线：表示研究对象的变化过程和规律。

(3)斜率：x－t图象的斜率表示速度的大小及方向。

(4)截距：纵轴截距表示t＝0时刻的初始位移，横轴截距表示位移为零的时刻。

02直线运动的v－t图象1．图象的意义反映了做直线运动的物体的速度随时间变化的规律。

2．两种特殊的v－t图象(1)若v－t图象是与横轴平行的直线，说明物体做匀速直线运动。

(2)若v－t图象是一条倾斜的直线，说明物体做匀变速直线运动。

3．v－t图象中的“点”“线”“斜率”“截距”“面积”的意义(1)点：两图线交点，说明两物体在该时刻的速度相等。

(2)线：表示速度的变化过程和规律。

(3)斜率：表示加速度的大小及方向。

(4)截距：纵轴截距表示t＝0时刻的初速度，横轴截距表示速度为零的时刻。

(5)面积：数值上表示某段时间内的位移。

03追及与相遇问题1．追及与相遇问题当两个物体在同一直线上运动时，由于两物体的运动情况不同，所以两物体之间的距离会不断发生变化，两物体间距越来越大或越来越小，这时就会涉及追及、相遇或避免碰撞等问题。

2．追及问题的两类情况(1)若后者能追上前者，则追上时，两者处于同一位置，后者的速度一定不小于前者的速度。

(2)若后者追不上前者，则当后者的速度与前者速度相等时，两者相距最近。

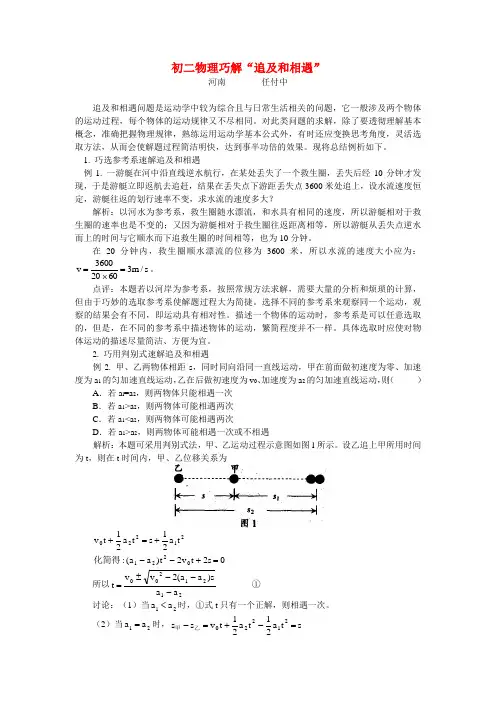

初二物理巧解“追及和相遇”河南 任付中追及和相遇问题是运动学中较为综合且与日常生活相关的问题，它一般涉及两个物体的运动过程，每个物体的运动规律又不尽相同。

对此类问题的求解，除了要透彻理解基本概念，准确把握物理规律，熟练运用运动学基本公式外，有时还应变换思考角度，灵活选取方法，从而会使解题过程简洁明快，达到事半功倍的效果。

现将总结例析如下。

1. 巧选参考系速解追及和相遇例1. 一游艇在河中沿直线逆水航行，在某处丢失了一个救生圈，丢失后经10分钟才发现，于是游艇立即返航去追赶，结果在丢失点下游距丢失点3600米处追上，设水流速度恒定，游艇往返的划行速率不变，求水流的速度多大？解析：以河水为参考系，救生圈随水漂流，和水具有相同的速度，所以游艇相对于救生圈的速率也是不变的；又因为游艇相对于救生圈往返距离相等，所以游艇从丢失点逆水而上的时间与它顺水而下追救生圈的时间相等，也为10分钟。

在20分钟内，救生圈顺水漂流的位移为3600米，所以水流的速度大小应为：s /m 360203600v =⨯=。

点评：本题若以河岸为参考系，按照常规方法求解，需要大量的分析和烦琐的计算，但由于巧妙的选取参考系使解题过程大为简捷。

选择不同的参考系来观察同—个运动，观察的结果会有不同，即运动具有相对性。

描述一个物体的运动时，参考系是可以任意选取的，但是，在不同的参考系中描述物体的运动，繁简程度并不一样。

具体选取时应使对物体运动的描述尽量简洁、方便为宜。

2. 巧用判别式速解追及和相遇例2. 甲、乙两物体相距s ，同时同向沿同一直线运动，甲在前面做初速度为零、加速度为a 1的匀加速直线运动，乙在后做初速度为v 0、加速度为a 2的匀加速直线运动，则（ ）A ．若a l =a 2，则两物体只能相遇一次B ．若a 1>a 2，则两物体可能相遇两次C ．若a 1<a 2，则两物体可能相遇两次D ．若a 1>a 2，则两物体可能相遇一次或不相遇解析：本题可采用判别式法，甲、乙运动过程示意图如图l 所示。

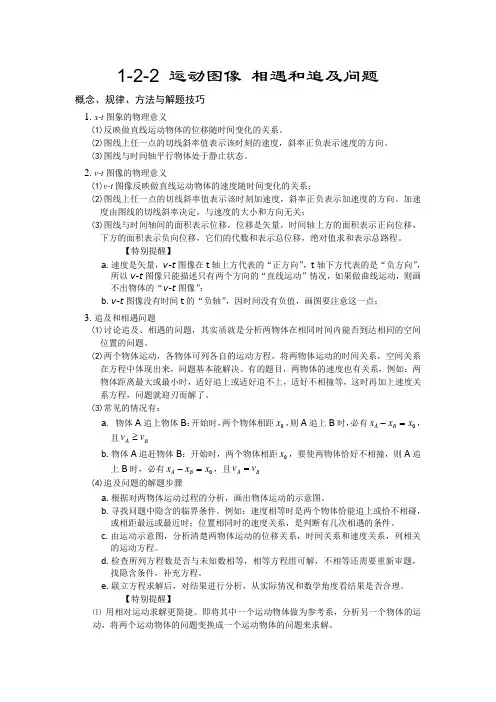

1-2-2 运动图像 相遇和追及问题 概念、规律、方法与解题技巧1. x-t 图象的物理意义(1)反映做直线运动物体的位移随时间变化的关系。

(2)图线上任一点的切线斜率值表示该时刻的速度，斜率正负表示速度的方向。

(3)图线与时间轴平行物体处于静止状态。

2. v-t 图像的物理意义(1)v-t 图像反映做直线运动物体的速度随时间变化的关系；(2)图线上任一点的切线斜率值表示该时刻加速度，斜率正负表示加速度的方向。

加速度由图线的切线斜率决定，与速度的大小和方向无关；(3)图线与时间轴间的面积表示位移，位移是矢量，时间轴上方的面积表示正向位移，下方的面积表示负向位移，它们的代数和表示总位移，绝对值求和表示总路程。

【特别提醒】a. 速度是矢量，v-t 图像在t 轴上方代表的“正方向”，t 轴下方代表的是“负方向”，所以v-t 图像只能描述只有两个方向的“直线运动”情况，如果做曲线运动，则画不出物体的“v-t 图像”；b. v-t 图像没有时间t 的“负轴”，因时间没有负值，画图要注意这一点； 3. 追及和相遇问题(1)讨论追及、相遇的问题，其实质就是分析两物体在相同时间内能否到达相同的空间位置的问题。

(2)两个物体运动，各物体可列各自的运动方程，将两物体运动的时间关系，空间关系在方程中体现出来，问题基本能解决。

有的题目，两物体的速度也有关系，例如：两物体距离最大或最小时，适好追上或适好追不上，适好不相撞等，这时再加上速度关系方程，问题就迎刃而解了。

(3)常见的情况有：a. 物体A 追上物体B ：开始时，两个物体相距0x ，则A 追上B 时，必有0A B x x x -=，且A B v v ≥b. 物体A 追赶物体B ：开始时，两个物体相距0x ，要使两物体恰好不相撞，则A 追上B 时，必有0A B x x x -=，且A B v v =(4)追及问题的解题步骤a. 根据对两物体运动过程的分析，画出物体运动的示意图。

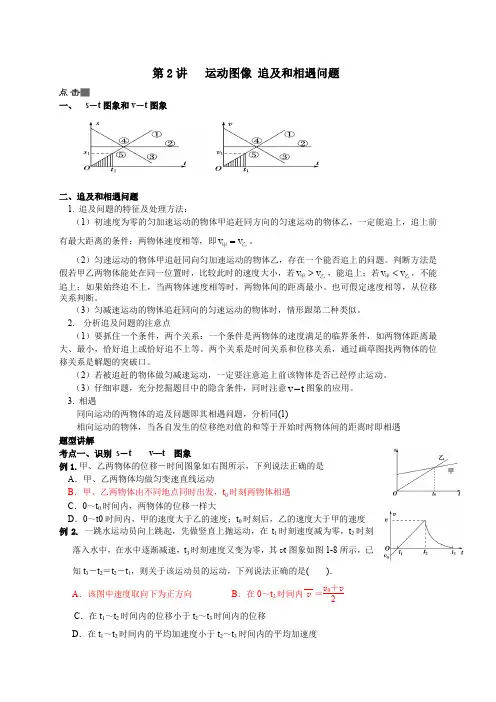

第2讲 运动图像 追及和相遇问题一、 s －t 图象和v －t 图象二、追及和相遇问题1. 追及问题的特征及处理方法：（1）初速度为零的匀加速运动的物体甲追赶同方向的匀速运动的物体乙，一定能追上，追上前有最大距离的条件：两物体速度相等，即v v =乙甲。

（2）匀速运动的物体甲追赶同向匀加速运动的物体乙，存在一个能否追上的问题。

判断方法是假若甲乙两物体能处在同一位置时，比较此时的速度大小，若v v >乙甲，能追上；若v v <乙甲，不能追上；如果始终追不上，当两物体速度相等时，两物体间的距离最小。

也可假定速度相等，从位移关系判断。

（3）匀减速运动的物体追赶同向的匀速运动的物体时，情形跟第二种类似。

2. 分析追及问题的注意点（1）要抓住一个条件，两个关系：一个条件是两物体的速度满足的临界条件，如两物体距离最大、最小，恰好追上或恰好追不上等。

两个关系是时间关系和位移关系，通过画草图找两物体的位移关系是解题的突破口。

（2）若被追赶的物体做匀减速运动，一定要注意追上前该物体是否已经停止运动。

（3）仔细审题，充分挖掘题目中的隐含条件，同时注意v t -图象的应用。

3. 相遇同向运动的两物体的追及问题即其相遇问题，分析同(1)相向运动的物体，当各自发生的位移绝对值的和等于开始时两物体间的距离时即相遇 题型讲解考点一、识别 s －t v —t 图象例1.甲、乙两物体的位移－时间图象如右图所示，下列说法正确的是A ．甲、乙两物体均做匀变速直线运动B ．甲、乙两物体由不同地点同时出发，t 0时刻两物体相遇C ．0～t 0时间内，两物体的位移一样大D ．0～t0时间内，甲的速度大于乙的速度；t 0时刻后，乙的速度大于甲的速度例2. 一跳水运动员向上跳起，先做竖直上抛运动，在t 1时刻速度减为零，t 2时刻落入水中，在水中逐渐减速，t 3时刻速度又变为零，其v t 图象如图1-8所示，已知t 3－t 2＝t 2－t 1，则关于该运动员的运动，下列说法正确的是( )．A ．该图中速度取向下为正方向B ．在0～t 2时间内v ＝v 0＋v 2C ．在t 1～t 2时间内的位移小于t 2～t 3时间内的位移D ．在t 1～t 2时间内的平均加速度小于t 2～t 3时间内的平均加速度例3．(2012·海南单科，6)如图1-1-0所示，表面处处同样粗糙的楔形木块abc 固定在水平地面上，ab 面和bc 面与地面的夹角分别为α和β，且α>β.一初速度为v 0的小物块沿斜面ab 向上运动，经时间t0后到达顶点b 时，速度刚好为零；然后让小物块立即从静止开始沿斜面bc 下滑．在小物块从a 运动到c 的过程中，可能正确描述其速度大小v 与时间t 的关系的图象是( )．例4. 一弹性小球自4.9m 高处自由落下，当它与水平地面每碰撞一次后，速度都减小为碰前的79，若图1－3－11描述的是这个弹性小球的全部运动过程，则图线反映的是下列哪个物理量随时间变化的过程( )A ．位移B ．路程C ．速度D ．加速度考点二、利用图像解题：例5.一物体做加速直线运动，依次通过A 、B 、C 三点，AB =BC 。

图像法解追击相遇问题2012-8-24两个物体同时在同一条直线上（或互相平行的直线上）做直线运动，可能相遇或碰撞，这一类问题称为“追及和相遇”问题。

解此类题的关键是：准确分析两个物体的运动过程，找出两个物体运动的三个关系：（1）时间关系。

（2）位移关系。

（3）速度关系。

在“追及和相遇”问题中，要抓住临界状态：速度相同。

速度相同时，两物体间距离最小或最大。

如果开始前面物体速度大，后面物体速度小，则两个物体间距离越来越大，当速度相同时，距离最大；如果开始前面物体速度小，后面物体速度大，则两个物体间距离越来越小，当速度相同时，距离最小。

【例题1】（2009年海南物理）8．甲乙两车在一平直道路上同向运动，其v t-图像如图所示，图中ΔOPQ 和ΔOQT 的面积分别为s1和s2（s2>s1）初始时，甲车在乙车前方s0处。

A ．若s 0=s 1+s 2，两车不会相遇B ．若s 0<s 1，两车相遇2次C ．若s 0=s 1，两车相遇1次D ．若s 0=s 2，两车相遇1次 答案：ABC解析：由图可知甲的加速度a 1比乙a 2大，在达到速度相等的时间T 内两车相对位移为s 1。

若s 0=s 1+s 2，速度相等时甲比乙位移多s 1<s0，乙车还没有追上，此后甲车比乙车快，不可能追上，A 对；若s 0<s 1，乙车追上甲车时乙车比甲车快，因为甲车加速度大，甲车会再追上乙车，之后乙车不能再追上甲车，B 对；若s 0=s 1，恰好在速度相等时追上、之后不会再相遇，C 对；若s 0=s 2（s 2>s 1），两车速度相等时还没有追上，并且甲车快、更追不上，D 错。

【例题2】：一辆汽车在十字路口等候绿灯，当绿灯亮时汽车以3m/s2的加速度开始加速行驶，恰在这时一辆自行车以6m/s 的速度匀速驶来，从后边超过汽车。

试求：汽车从路口开动后，在追上自行车之前经过多长时间两车相距最远？此时距离是多少？【解析】图象法：在同一个t v -图象中画出自行车和汽车的速度-时间图线，如图所示。

专题02 运动学图像 追及、相遇问题【专题导航】目录热点题型一 运动图象的理解 ............................................................................................................................. - 2 -（一）t x -图像的理解 ................................................................................................................................ - 3 - （二）t v -图像的理解 ................................................................................................................................ - 5 - （三）t a -图像的理解 .............................................................................................................................. - 7 -（四） t t x-图像的理解 ............................................................................................................................. - 8 -（五） x a -图像的理解 ............................................................................................................................ - 9 - （六） 2v x -图像的理解............................................................................................................................ - 9 - 热点题型二 运动图象的应用 ........................................................................................................................... - 10 -（一）图像的选择 ....................................................................................................................................... - 10 - （二）图像的转换 ....................................................................................................................................... - 11 - 热点题型三 追及、相遇问题 ........................................................................................................................... - 13 -与运动图象相结合的追及相遇问题 ........................................................................................................... - 13 - 与实际相结合的追及相遇问题 ................................................................................................................... - 14 - 【题型演练】 ....................................................................................................................................................... - 15 -【题型归纳】热点题型一运动图象的理解1．运动学图象主要有x－t、v－t、a－t图象，应用图象解题时主要看图象中的“轴”“线”“斜率”“点”“面积”“截距”六要素：2.图象问题常见的是x－t和v－t图象，在处理特殊图象的相关问题时，可以把处理常见图象的思想以及方法加以迁移，通过物理情境遵循的规律，从图象中提取有用的信息，根据相应的物理规律或物理公式解答相关问题．处理图象问题可参考如下操作流程：3.x－t图象、v－t图象、a－t图象是如何描述物体的运动性质的x－t图象中，若图线平行于横轴，表示物体静止，若图线是一条倾斜的直线，则表示物体做匀速直线运动，图线的斜率表示速度；v－t图象中，若图线平行于横轴，表示物体做匀速直线运动，若图线是一条倾斜的直线，则表示物体做匀变速直线运动，图线的斜率表示加速度；a－t图象中，若图线平行于横轴，表示物体做匀变速直线运动，若图线与横轴重合，则表示物体做匀速直线运动．4.关于运动图象的三点提醒(1)x ­t图象、v ­t图象都不是物体运动的轨迹，图象中各点的坐标值x、v与t一一对应．(2)x ­t图象、v ­t图象的形状由x与t、v与t的函数关系决定．(3)无论是x ­t图象还是v ­t图象，所描述的运动都是直线运动．x 图像的理解（一）t位移图象的基本性质(1)横坐标代表时刻，而纵坐标代表物体所在的位置，纵坐标不变即物体保持静止状态；(2)位移图象描述的是物体位移随时间变化的规律，不是物体的运动轨迹，斜率等于物体运动的速度，斜率的正负表示速度的方向，质点通过的位移等于x的变化量Δx.【例1】(多选)(2019·南京师大附中模拟)如图所示为一个质点运动的位移x随时间t变化的图象，由此可知质点在0～4 s内()A．先沿x轴正方向运动，后沿x轴负方向运动B．一直做匀变速运动C．t＝2 s时速度一定最大D．速率为5 m/s的时刻有两个【答案】CD【解析】从图中可知正向位移减小，故质点一直朝着负方向运动，A错误；图象的斜率表示速度大小，故斜率先增大后减小，说明质点速率先增大后减小，即质点先做加速运动后做减速运动，做变速运动，但不是做匀变速直线运动，t＝2 s时，斜率最大，速度最大，B错误，C正确；因为斜率先增大后减小，并且平均速度为5 m/s，故增大过程中有一时刻速度为5 m/s，减小过程中有一时刻速度为5 m/s，共有两个时刻速度大小为5 m/s，D正确．【变式1】a、b、c三个物体在同一条直线上运动，它们的位移—时间图象如图所示，其中a是一条顶点坐标为(0，10)的抛物线，下列说法正确的是（）A ．b 、c 两物体都做匀速直线运动，两个物体的速度相同B ．在0～5 s 内，a 、b 两个物体间的距离逐渐变大C ．物体c 的速度越来越大D ．物体a 的加速度为0.4 m/s 2 【答案】D【解析】 x ­t 图象的斜率表示速度，b 和c 为直线，斜率恒定，故b 、c 做匀速直线运动，但斜率正负不同，即速度正负不同，即方向不同，A 、C 错误；a 的斜率为正，即速度为正，b 的斜率为负，即速度为负，所以两者反向运动，故两物体间的距离越来越大，B 正确；因为a 是一条抛物线，即满足x ＝x 0＋kt 2，类比从静止开始运动的匀加速直线运动位移时间公式x ＝12at 2可知物体a 做匀加速直线运动，因为抛物线经过(0，10)点和(5，20)点，故x ＝10＋0.4t 2，所以12a ＝0.4，解得a ＝0.8 m/s 2，D 错误．【变式2】(2019·河北石家庄模拟)甲、乙两物体在同一水平地面上做直线运动，其运动的x ­t 图象如图所示，已知乙物体从静止开始做匀加速直线运动．下列说法正确的是( )A ．甲物体先做匀减速直线运动．后做匀速直线运动B ．在0～120 s 内，乙物体的平均速度大小大于0.5 m/sC ．在0～120 s 内，甲物体运动的位移大小大于乙物体运动的位移大小D ．乙物体在M 点所对应的瞬时速度大小一定大于0.5 m/s 【答案】CD【解析】根据位移图象斜率表示速度可知，甲物体先做匀速直线运动，后静止，选项A 错误；在0～120 s 内，乙物体的位移大小为s ＝60 m ，平均速度大小为v ＝st ＝0.5 m/s ，选项B 错误；在0～120 s 内，甲物体运动的位移大小为x 甲＝100 m －20 m ＝80 m ，乙物体运动的位移大小为x 乙＝60 m －0 m ＝60 m ，所以在0～120 s 内，甲物体运动的位移大小大于乙物体运动的位移大小，选项C 正确；根据匀变速直线运动的推论知，乙在t ＝60 s 时的瞬时速度等于在0～120 s 内的平均速度0.5 m/s ，而乙物体做匀加速直线运动，所以乙物体在M 点所对应的瞬时速度大小一定大于0.5 m/s ，选项D 正确． （二）t v 图像的理解【例2】(2019·广州惠州调研)跳伞运动员从高空悬停的直升机跳下，运动员沿竖直方向运动，其v ­t 图象如图所示，下列说法正确的是A ．运动员在0～10 s 内的平均速度大小等于10 m/sB ．从15 s 末开始运动员处于静止状态C ．10 s 末运动员的速度方向改变D ．10～15 s 内运动员做加速度逐渐减小的减速运动 【答案】 D【解析】 0～10 s 内，若运动员做匀加速运动，平均速度为v ＝v 0＋v 2＝0＋202 m/s ＝10 m/s.根据图象的“面积”等于位移可知，运动员的位移大于匀加速运动的位移，所以由公式v ＝xt 得知：0～10 s 内的平均速度大于匀加速运动的平均速度10 m/s ，故A 错误．由图知，15 s 末开始运动员做匀速直线运动，故B 错误．由图看出，运动员的速度一直沿正向，速度方向没有改变，故C 错误.10～15 s 图象的斜率减小，则其加速度减小，故10～15 s 运动员做加速度减小的减速运动，故D 正确．【变式1】2017年8月28日，第十三届全运会跳水比赛在天津奥体中心游泳跳水馆进行，重庆选手施廷懋以总成绩409.20分获得跳水女子三米板冠军．某次比赛从施廷懋离开跳板开始计时，在t 2时刻施廷懋以速度v 2入水，取竖直向下为正方向，其速度随时间变化的规律如图所示，下列说法正确的是( )A ．在0～t 2时间内，施廷懋运动的加速度大小先减小后增大B ．在t 1～t 3时间内，施廷懋先沿正方向运动再沿负方向运动C ．在0～t 2时间内，施廷懋的平均速度大小为v 1＋v 22D ．在t 2～t 3时间内，施廷懋的平均速度大小为v 22【解析】选C.v －t 图象的斜率等于加速度，在0～t 2时间内，施廷懋运动的加速度保持不变，A 错误；运动方向由速度的正负决定，横轴下方速度为负值，施廷懋沿负方向运动，横轴上方速度为正值，施廷懋沿正方向运动，在t 1～t 3时间内，施廷懋一直沿正方向运动，B 错误；0～t 2时间内，根据匀变速直线运动的平均速度公式可知，施廷懋运动的平均速度大小为v 1＋v 22，C 正确；匀变速直线运动的平均速度大小等于初速度和末速度的平均值，而加速度变化时，平均速度大小应用平均速度的定义式求解．若在t 2～t 3时间内，施廷懋做匀减速运动，则她的平均速度大小为v 22，根据v －t 图线与坐标轴所围面积表示位移可知，在t 2～t 3时间内施廷懋的实际位移小于她在这段时间内做匀减速运动的位移，故在t 2～t 3时间内，施廷懋的平均速度小于v 22，D 错误．【变式2】甲、乙两汽车在一平直公路上同向行驶．在t ＝0到t ＝t 1的时间内，它们的v －t 图象如图所示．在这段时间内( )A ．汽车甲的平均速度比乙的大B ．汽车乙的平均速度等于v 1＋v 22C ．甲、乙两汽车的位移相同D ．汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大 【答案】A【解析】选A.根据v －t 图象下方的面积表示位移，可以看出汽车甲的位移x 甲大于汽车乙的位移x 乙，选项C 错误；根据v ＝xt 得，汽车甲的平均速度v 甲大于汽车乙的平均速度v 乙，选项A 正确；汽车乙的位移x 乙小于初速度为v 2、末速度为v 1的匀减速直线运动的位移x ，即汽车乙的平均速度小于v 1＋v 22，选项B 错误；根据v －t 图象的斜率大小反映了加速度的大小，因此汽车甲、乙的加速度大小都逐渐减小，选项D 错误． 【变式3】如图所示，直线a 与四分之一圆弧b 分别表示两质点A 、B 从同一地点出发，沿同一方向做直线运动的v ­t 图，当B 的速度变为0时，A 恰好追上B ，则A 的加速度为（ ）A.π4 m/s 2 B ．2 m/s 2 C.π2m/s 2 D ．π m/s 2【解析】设A 的加速度为a ，两质点A 、B 从同一地点出发，A 追上B 时两者的位移相等，即x a ＝x b ，根据v ­t 图象的“面积”表示位移，得12at 2＝14×π×22，由题知t ＝2 s ，解得a ＝π2 m/s 2，故A 、B 、D 错误，C 正确．（三）t a 图像的理解 a －t 图象面积代表速度变化量【例3】一辆摩托车在t ＝0时刻由静止开始在平直的公路上行驶，其运动过程的a －t 图象如图所示，根据已知信息，可知( )A ．摩托车的最大动能B ．摩托车在30 s 末的速度大小C ．在0～30 s 的时间内牵引力对摩托车做的功D ．10 s 末摩托车开始反向运动 【答案】B【解析】选B.由图可知，摩托车在0～10 s 内做匀加速运动，在10～30 s 内做减速运动，故10 s 末速度最大，动能最大，由v ＝at 可求出最大速度，但摩托车的质量未知，故不能求出最大动能，A 错误；根据a －t 图线与t 轴所围的面积表示速度变化量，可求出30 s 内速度的变化量，由于初速度为0，则可求出摩托车在30 s 末的速度大小，B 正确；在10～30 s 内牵引力是变力，由于不能求出牵引力，故不能求出牵引力对摩托车做的功，C 错误；由图线与时间轴围成的面积表示速度变化量可知，30 s 内速度变化量为零，所以摩托车一直沿同一方向运动，D 错误．【变式】一质点由静止开始按如图所示的规律运动，下列说法正确的是( )A ．质点在2t 0的时间内始终沿正方向运动，且在2t 0时距离出发点最远B ．质点做往复运动，且在2t 0时回到出发点C ．质点在t 02时的速度最大，且最大的速度为a 0t 04D ．质点在2t 0时的速度最大，且最大的速度为a 0t 0 【答案】A【解析】质点在0～t 02时间内做加速度均匀增大的加速运动，在t 02～t 0时间内做加速度均匀减小的加速运动，在t 0～3t 02时间内做加速度均匀增大的减速运动，在3t 02～2t 0时间内做加速度均匀减小的减速运动，根据对称性，在2t 0时刻速度刚好减到零，所以在2t 0时质点离出发点最远，在t 0时刻速度最大，故A 正确，B 、C 错误；根据图象与时间轴所围面积表示速度，可知最大速度为12a 0t 0，故D 错误．（四）t tx图像的理解 【例4.】一质点沿x 轴正方向做直线运动，通过坐标原点时开始计时，其xt­t 图象如图所示，则( )A ．质点做匀速直线运动，初速度为0.5 m/sB ．质点做匀加速直线运动，加速度为0.5 m/s 2C ．质点在1 s 末速度为2 m/sD ．质点在第1 s 内的位移大小为2 m 【答案】C【解析】由图得x t ＝1＋12t ，即x ＝t ＋12t 2，根据x ＝v 0t ＋12at 2，对比可得v 0＝1 m/s ，12a ＝12 m/s 2，解得a ＝1 m/s 2，质点的加速度不变，说明质点做匀加速直线运动，初速度为1 m/s ，加速度为1 m/s 2，A 、B 错误；质点做匀加速直线运动，在1 s 末速度为v ＝v 0＋at ＝(1＋1×1) m/s ＝2 m/s ，C 正确．质点在第1 s 内的位移大小x ＝(1＋12) m ＝32m ，D 错误．【变式】一个物体沿直线运动，从t ＝0时刻开始，物体的xt －t 的图象如图所示，图线与纵、横坐标轴的交点分别为0.5 m/s 和－1 s ，由此可知( )A ．物体做匀加速直线运动B ．物体做变加速直线运动C ．物体的初速度大小为0.5 m/sD ．物体的初速度大小为1 m/s 【答案】AC【解析】选AC.图线的斜率为0.5 m/s 2、纵截距为0.5 m/s.由位移公式x ＝v 0t ＋12at 2两边除以对应运动时间t为x t ＝v 0＋12at ，可得纵截距的物理意义为物体运动的初速度，斜率的物理意义为物体加速度的一半a 21.所以物体做初速度为v 0＝0.5 m/s ，加速度大小为a ＝1 m/s 2的匀加速直线运动． （五）x a -图像的理解【例5】(2019·青岛质检)一物体由静止开始运动，其加速度a 与位移x 关系图线如图所示．下列说法正确的是( )A ．物体最终静止B ．物体的最大速度为2ax 0C ．物体的最大速度为3ax 0D ．物体的最大速度为32ax 0 【答案】C【解析】物体运动过程中任取一小段，对这一小段v 2－v 20＝2a Δx ，一物体由静止开始运动，将表达式对位移累加，可得v 2等于速度a 与位移x 关系图线与坐标轴围成的面积的2倍，则v 2＝2(a 0x 0＋12a 0x 0)，解得物体的最大速度v ＝3a 0x 0，故C 项正确． （六）2v x -图像的理解【例6】(2019·天水一中模拟)如图甲，一维坐标系中有一质量为m ＝2 kg 的物块静置于x 轴上的某位置(图 中未画出)，从t ＝0时刻开始，物块在外力作用下沿x 轴做匀变速直线运动，如图乙为其位置坐标和速率平方关系图象，下列说法正确的是( )A ．t ＝4 s 时物块的速率为2 m/sB ．加速度大小为1 m/s 2C ．t ＝4 s 时物块位于x ＝4 m 处D ．在0.4 s 时间内物块运动的位移6 m 【答案】A【解析】由x －x 0＝v 22a ，结合图象可知物块做匀加速直线运动，加速度a ＝0.5 m/s 2，初位置x 0＝－2 m ，t＝4 s 时物块的速率为v ＝at ＝0.5×4 m/s ＝2 m/s ，A 正确，B 错误；由x －x 0＝12at 2，得t ＝4 s 时物块位于x＝2 m 处，C 错误；由x ＝12at 2，在0.4 s 时间内物块运动的位移x ＝12×0.5×0.42 m ＝0.04 m ，D 错误．【变式】(2019·山东德州模拟)为检测某新能源动力车的刹车性能，现在平直公路上做刹车实验，如图所示是动力车整个刹车过程中位移与速度平方之间的关系图象，下列说法正确的是( )A ．动力车的初速度为20 m/sB ．刹车过程动力车的加速度大小为5 m/s 2C ．刹车过程持续的时间为10 sD ．从开始刹车时计时，经过6 s ，动力车的位移为30 m 【答案】AB【解析】选AB.根据v 2－v 20＝2ax 得x ＝12a v 2－12a v 20，结合图象有12a ＝－110 s 2/m ，－12a v 20＝40 m ，解得a ＝－5 m/s 2，v 0＝20 m/s ，选项A 、B 正确；刹车过程持续的时间t ＝v 0－a ＝4 s ，选项C 错误；从开始刹车时计时，经过6 s ，动力车的位移等于其在前4 s 内的位移，x 4＝v 0＋02t ＝40 m ，选项D 错误．热点题型二 运动图象的应用 （一）图像的选择 分析步骤：(1)认真审题，根据题中所需求解的物理量，结合相应的物理规律确定横、纵坐标所表示的物理量． (2)根据题意，结合具体的物理过程，应用相应的物理规律，将题目中的速度、加速度、位移、时间等物理量的关系通过图象准确直观地反映出来．(3)题目中一般会直接或间接给出速度、加速度、位移、时间四个量中的三个量的关系，作图时要通过这三个量准确确定图象，然后利用图象对第四个量作出判断．【例7】(2019·高密模拟)设物体运动的加速度为a 、速度为v 、位移为x .现有四个不同物体的运动图象如下 列选项所示，假设物体在t ＝0时的速度均为零，则其中表示物体做单向直线运动的图象是 ( )【解析】由位移—时间图象可知，位移随时间先增大后减小，1 s后反向运动，故A错误；由速度—时间图象可知，物体2 s内沿正方向运动，2～4 s沿负方向运动，方向改变，故B错误；由图象C可知物体在第1 s内做匀加速运动，第2 s内做匀减速运动，2 s末速度减为0，然后重复前面的过程，是单向直线运动，故C正确；由图象D可知物体在第1 s内做匀加速运动，第2 s内做匀减速运动，2 s末速度减为0，第3 s内沿负方向做匀加速运动，不是单向直线运动，故D错误．【答案】C【变式1】小球从一定高度处由静止下落，与地面碰撞后回到原高度再次下落，重复上述运动．取小球的落地点为原点建立坐标系，竖直向上为正方向．下列速度v和位置x的关系图象中，能描述该过程的是()【答案】A【解析】选A.小球从一定高度处由静止下落，与地面碰撞后能回到原高度，重复原来的过程，以落地点为原点，速度为零时，位移最大，速度最大时位移为零，设高度为h，则速度大小与位移的关系满足v2＝2g(h －x)，A项正确．【变式2】.A物体从离地面高10 m处做自由落体运动，1 s后B物体从离地面高15 m处做自由落体运动，下面物理图象中对A、B的运动状态描述合理的是()【答案】A【解析】两者都做自由落体运动，速度在增大，C错误；根据公式可得位移是关于时间t的二次函数，D 错误；因为A先下落，所以当B开始运动时，A已有了一定的速度，故A正确．（二）图像的转换图象转换时要注意的三点(1)合理划分运动阶段，分阶段进行图象转换；(2)注意相邻运动阶段的衔接，尤其是运动参量的衔接；(3)注意图象转换前后核心物理量间的定量关系，这是图象转换的依据．【例8】某物体做直线运动的v­t图象如图所示，据此判断四个选项中(F表示物体所受合力，x表示物体的位移)正确的是()【答案】B【解析】根据v ­t图象的斜率可知：0～2 s内与6～8 s内物体的加速度大小相等、方向相同，故所受合力相同，A错误.2～6 s内物体的加速度恒定，合力恒定，且大小与0～2 s内的相同，方向与0～2 s内相反，B正确．根据v ­t图象可知，0～4 s内物体先沿正方向做匀加速直线运动，然后做匀减速直线运动，4～8 s 内先沿负方向做匀加速直线运动，然后做匀减速直线运动，再结合v­t图线包围面积的意义可知，0～4 s 内物体的位移不断增大，4 s末达到最大值，8 s末返回到出发点，C、D错误．【变式1】(2019·武汉模拟)一物体由静止开始沿直线运动，其加速度随时间变化的规律如图所示，取物体开始运动的方向为正方向，则下列关于物体运动的v ­t图象正确的是()【答案】C【解析】在0～1 s内，a1＝1 m/s2，物体从静止开始做正向匀加速运动，速度图象是一条直线，1 s末速度v1＝a1t＝1 m/s，在1～2 s内，a2＝－1 m/s2，物体将仍沿正方向运动，但要减速，2 s末时速度v2＝v1＋a2t＝0，2～3 s内重复0～1 s内运动情况，3～4 s内重复1～2 s内运动情况，则C正确．【变式2】(2019·济南调研)某同学欲估算飞机着陆时的速度，他假设飞机在平直跑道上做匀减速运动，飞机在跑道上滑行的距离为x，从着陆到停下来所用的时间为t，实际上，飞机的速度越大，所受的阻力越大，则飞机着陆时的速度应是( )A ．v ＝x tB ．v ＝2x tC ．v ＞2x tD ．x t ＜v ＜2x t【答案】 C【解析】选C.由题意知，当飞机的速度减小时，所受的阻力减小，因而它的加速度会逐渐变小，画出相应的v －t 图象大致如图所示．根据图象的意义可知，实线与坐标轴包围的面积为x ，虚线(匀减速运动)下方的“面积”表示的位移为v 2t .应有v 2t ＞x ，所以v ＞2x t ，所以选项C 正确．热点题型三 追及、相遇问题1．追及、相遇问题中的一个条件和两个关系(1)一个条件：即两者速度相等，它往往是物体间能够追上、追不上或两者距离最大、最小的临界条件，也是分析判断的切入点．(2)两个关系：即时间关系和位移关系，这两个关系可通过题干或画运动示意图得到．2．追及、相遇问题常见的情况假设物体A 追物体B ，开始时两个物体相距x 0，有三种常见情况：(1)A 追上B 时，必有x A －x B ＝x 0，且v A ≥v B .(2)要使两物体恰好不相撞，两物体同时到达同一位置时速度相同，必有x A －x B ＝x 0，v A ＝v B .(3)若使两物体保证不相撞，则要求当v A ＝v B 时，x A －x B ＜x 0，且之后v A ≤v B .3．解题思路和方法 分析两物体的运动过程⇒画运动示意图⇒找两物体位移关系⇒列位移方程与运动图象相结合的追及相遇问题【例9】(多选)(2018·高考全国卷Ⅱ)甲、乙两汽车在同一条平直公路上同向运动，其速度—时间图象分别如 图中甲、乙两条曲线所示．已知两车在t 2时刻并排行驶．下列说法正确的是( )A．两车在t1时刻也并排行驶B．在t1时刻甲车在后，乙车在前C．甲车的加速度大小先增大后减小D．乙车的加速度大小先减小后增大【答案】BD【解析】根据速度—时间图象与时间轴所围面积大小对应物体的位移大小，可知在t1～t2时间内，甲车位移大于乙车位移，又因为t2时刻两车相遇，因此t1时刻甲车在后，乙车在前，选项A错误，B正确；根据图象的斜率对应物体运动的加速度，可知甲、乙的加速度均先减小后增大，选项C错误，D正确．【例10】(多选)(2018·高考全国卷Ⅱ) 甲、乙两车在同一平直公路上同向运动甲做匀加速直线运动，乙做匀速直线运动．甲、乙两车的位置x随时间t的变化如图所示．下列说法正确的是()A．在t1时刻两车速度相等B．从0到t1时间内，两车走过的路程相等C．从t1到t2时间内，两车走过的路程相等D．在t1到t2时间内的某时刻，两车速度相等【答案】CD【解析】由位移—时间图象的意义可知t1时刻两车在x1位置，图线的斜率不同，速度不等，A错；由于甲车起始位置不在原点，从0到t1时间内，两车走过的路程不等，B错；从t1到t2时间内，两车都从x1位置运动到x2位置，因此走过的路程相等，C对；从t1到t2时间内甲车图线的斜率先小于后大于乙车，因此在t1到t2时间内的某时刻，两车速度相等，D对．与实际相结合的追及相遇问题【例11】(2019·河南中原名校第三次联考)如图所示，在两车道的公路上有黑白两辆车，黑色车停在A线位置，某时刻白色车以速度v1＝40 m/s通过A线后，立即以大小为a1＝4 m/s2的加速度开始制动减速，黑色车4 s后以a2＝4 m/s2的加速度开始向同一方向匀加速运动，经过一定时间，两车都到达B线位置．两车可看成质点．从白色车通过A线位置开始计时，求经过多长时间两车都到达B线位置及此时黑色车的速度大小．【答案】14 s40 m/s【解析】设白色车停下来所需的时间为t1，减速过程通过的距离为x1，则v1＝a1t1，v21＝2a1x1解得x 1＝200 m ，t 1＝10 s在t 1＝10 s 时，设黑色车通过的距离为x 2，则x 2＝12a 2(t 1－t 0)2 解得x 2＝72 m<x 1＝200 m所以白色车停止运动时黑色车没有追上它，则白色车停车位置就是B 线位置．设经过时间t 两车都到达B 线位置，此时黑色车的速度为v 2，则x 1＝12a 2(t －t 0)2，v 2＝a 2(t －t 0) 解得t ＝14 s ，v 2＝40 m/s.【变式1】(2019·济宁模拟)A 、B 两列火车在同一轨道上同向行驶，A 车在前，其速度v A ＝10 m/s ，B 车在后，其速度v B ＝30 m/s ，因大雾能见度低，B 车在距A 车x 0＝85 m 时才发现前方有A 车，这时B 车立即刹车，但B 车要经过180 m 才能停止，问：B 车刹车时A 车仍按原速率行驶，两车是否会相撞？若会相撞，将在B 车刹车后何时相撞？若不会相撞，则两车最近距离是多少？【答案】不会相撞 5 m【解析】设B 车刹车过程的加速度大小为a B ，由v 2－v 20＝2ax ，可得02－302＝2(－a B )×180，解得a B ＝2.5 m/s 2设经过时间t 两车相撞，则有v B t －12a B t 2＝x 0＋v A t ， 即30t －12×2.5t 2＝85＋10t ，整理得t 2－16t ＋68＝0 由Δ＝162－4×68＜0可知t 无实数解，即两车不会相撞，速度相等时两车相距最近，此时v A ＝v B －a B t 1，t 1＝8 s ，此过程中x B ＝v B t 1－12a B t 21＝160 m ，x A ＝v A t 1＝80 m ， 两车的最近距离Δx ＝x 0＋x A －x B ＝5 m.【题型演练】1．(2019·安徽省四校联考)下列所给的运动图象中能反映做直线运动的物体不会回到初始位置的是( )【答案】A【解析】速度—时间图象中与坐标轴围成的面积表示位移，在坐标上方表示正位移，在坐标轴下方表示负位移，所以A 中面积不为零，所以位移不为零，不能回到初始位置；B 、C 中面积为零，位移为零，回到初始位置；D 中，位移—时间图象表示物体的位移随时间变化的图象，在t 0 s 物体的位移为零，即又回到了初始位置．2.(2019·河北衡水中学调研)甲、乙两辆汽车沿同一平直路面行驶，其v ­t 图象如图所示，下列对汽车运动状况的描述正确的是( )A ．在第10 s 末，乙车改变运动方向B ．在第10 s 末，甲、乙两车相距150 mC ．在第20 s 末，甲、乙两车相遇D ．若开始时乙车在前，则两车可能相遇两次【答案】D【解析】由图可知，在20 s 内，乙车一直沿正方向运动，速度方向没有改变，故选项A 错误；由于不知道初始位置甲、乙相距多远，所以无法判断在10 s 末两车相距多远，及在20 s 末能否相遇，故选项B 、C 错误；若刚开始乙车在前，且距离为150 m ，则在10 s 末两车相遇，之后甲在乙的前面，乙的速度增大，在某个时刻与甲再次相遇，故选项D 正确．4.(2019·河南中原名校联考)如图所示为甲、乙两质点做直线运动的v ­t 图象，若两质点从同一地点出发，到t 1时刻相遇，则下列说法正确的是( )A ．v 1＝8 m/sB ．v 2＝12 m/sC ．t 1＝(3＋3)sD ．0～t 1时间内，甲、乙相距的最大距离为6 m【答案】CD【解析】由图可知，甲的加速度a 1＝2 m/s 2，乙的加速度a 2＝6 m/s 2，则12×2t 12＝12×6(t 1－2 s)2，求得t 1＝(3＋3)s ，C 项正确；v 1＝a 1t 1＝(6＋23)m/s ，A 项错误；v 2＝a 2(t 1－2 s)＝(6＋63)m/s ，B 项错误；0～t 1内，甲、乙相距的最大距离为Δx ＝12×2×6 m ＝6 m ，D 项正确． 5.(2019·河北石家庄模拟)甲、乙两物体在同一水平地面上做直线运动，其运动的x ­t 图象如图所示，已知乙物体从静止开始做匀加速直线运动．下列说法正确的是( )A ．甲物体先做匀减速直线运动．后做匀速直线运动B ．在0～120 s 内，乙物体的平均速度大小大于0.5 m/sC ．在0～120 s 内，甲物体运动的位移大小大于乙物体运动的位移大小D ．乙物体在M 点所对应的瞬时速度大小一定大于0.5 m/s【答案】CD【解析】根据位移图象斜率表示速度可知，甲物体先做匀速直线运动，后静止，选项A 错误；在0～120 s内，乙物体的位移大小为s ＝60 m ，平均速度大小为v ＝s t＝0.5 m/s ，选项B 错误；在0～120 s 内，甲物体运动的位移大小为x 甲＝100 m －20 m ＝80 m ，乙物体运动的位移大小为x 乙＝60 m －0 m ＝60 m ，所以在0～120 s 内，甲物体运动的位移大小大于乙物体运动的位移大小，选项C 正确；根据匀变速直线运动的推论知，乙在t ＝60 s 时的瞬时速度等于在0～120 s 内的平均速度0.5 m/s ，而乙物体做匀加速直线运动，所以乙物体在M 点所对应的瞬时速度大小一定大于0.5 m/s ，选项D 正确．6.(2019·山东济南模拟)一质点从坐标原点沿x 轴方向做匀变速直线运动，在0～8 s 内的x －t 图象如图所示．若t ＝1 s 时，图线所对应的切线的斜率为3 m/s ，则( )A ．t ＝1 s 时，质点的加速度为3 m/s 2B ．t ＝2 s 和t ＝6 s 时，质点的速度大小相等C ．t ＝2 s 和t ＝6 s 时，质点加速度的方向相反D ．t ＝4 s 时，质点的位移为8 m【答案】BD【解析】选BD.已知质点做匀变速直线运动，设其位移随时间变化的关系式为x ＝v 0t ＋12at 2，根据0～8 s 内的x －t 图象的对称轴可知－v 0a＝4 s ；t ＝1 s 时，图线所对应的切线的斜率(即此时的速度)为3 m/s ，可知v 0＋a ×1 s ＝3 m/s ，解得a ＝－1 m/s 2，v 0＝4 m/s ，因为质点做匀变速直线运动，所以质点的加速度不会发生变化，选项A 、C 均错误；利用速度公式v ＝v 0＋at ，可得t ＝2 s 时，质点的速度为2 m/s ，t ＝6 s 时，质点的速度为－2 m/s ，这两个时刻质点的速度大小都为2 m/s ，选项B 正确；将t ＝4 s 代入x ＝v 0t ＋12at 2，解得x ＝8 m ，即t ＝4 s 时质点的位移为8 m ，选项D 正确．。

第三节 运动图像及其相遇问题一、运动图象用图像研究物理现象、描述物理规律是物理学的重要方法，运动图象问题主要有：s-t 、v-t 、a-t 等图像。

1. 直线运动的x －t 图象(1) 定义：在平面直角坐标系中，用纵轴表示位移s ，用横轴表示时间t ，通过描点和连线后得到的图象，简称位移图象。

位移时间图象表示位移随时间的变化规律。

(2)图线上某点切线的斜率的意义①若x －t 图象是一条倾斜直线，则表示物体做匀速直线运动，直线的斜率表示物体的速度。

图像的斜率为正值，表示物体沿与规定的正方向相同的方向运动图像的斜率为负值，表示物体沿与规定的正方向相反的方向运动② a 若x －t 图象与时间轴平行，说明斜率为零，即物体的速度为零，表示物体处于静止状态，若物体做非匀速直线运动，则图象是一条曲线。

b 图象上两点连线的斜率表示这段时间内的平均速度，图象上某点切线的斜率表示这点的瞬时速度。

注：a 斜率大小：表示物体速度的 大小 ． b 斜率的正负：表示物体速度的 方向 ．(3) x-t 图像的理解①x-t 图象只能用来描述直线运动，反映位移随时间的变化关系，不表示物体运动轨迹 ②由x-t 图象可判断各时刻物体的位置，或相对坐标原点的位移。

③若图像不过原点，有两种情况：a.图线在纵轴上的截距表示开始计时时物体的位移不为零（相对于参考点）b.图线在横轴上的截距表示物体过一段时间才从参考点出发④两图线相交说明两物体相遇，其交点的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

注：可结合图通过极限无限分割求其瞬时速度用极限法求瞬时速度和瞬时加速度（可不讲）(1)公式v ＝Δx Δt 中当Δt →0时v 是瞬时速度。

(2)公式a ＝Δv Δt 中当Δt →0时a 是瞬时加速度。

解题思路(1)选取研究过程的一段位移(或一段时间)。

(2)判断本段时间是否可视为极短。

(3)如果可视为极短，用定义式v ＝Δx Δt 或a ＝Δv Δt 求解。

牛顿运动定律学习指导一、正确理解牛顿第一定律的意义以及惯性的概念牛顿第一定律包含了三层意思：1．牛顿第一定律说明了物体不受外力时的运动状态是匀速直线运动或静止（所以说力不是维持物体运动状态的原因）；2．一切物体都有保持直线运动或静止的特性（即一切物体都有惯性）；3．外力是迫使物体改变运动状态的原因．惯性是中学物理中一个重要的概念．惯性是物体固有的属性，与物体的运动状态以及受力情况无关．惯性的大小表现在外力使物体的运动状态改变时的难易程度．例如要让运动速度大小相同的一辆汽车和一列火车停下来，若它们受到的阻力大小相同，则让火车停下来要比汽车困难得多，是因为火车的质量比汽车要大得多，惯性也就比汽车大得多．二、正确理解牛顿第二定律的瞬时性与矢量性对于一个质量一定的物体来说，它在某一时刻加速度的大小和方向，只由它在这一时刻所受到的合外力的大小和方向来决定．当它受到的合外力发生变化时，它的加速度随即也要发生变化，这便是牛顿第二定律的瞬时性的含义．例如，物体在力F1和力F2的共同作用下保持静止，这说明物体受到的合外力为零．若突然撤去力F2，而力F1保持不变，则物体将沿力F1的方向加速运动．这说明，在撤去力F2后的瞬时，物体获得了沿力F1方向的加速度a1．撤去力F2的作用是使物体所受的合外力由零变为F1，而同时发生的是物体的加速度由零变为a1．所以，物体运动的加速度和合外力是瞬时对应的．在理解牛顿第二定律时，必须明确加速度的方向是由合外力的方向决定的．也就是说加速度的方向总是与合外力的方向一致的，而物体的速度方向与合外力的方向并不存在这样的关系．当物体做匀加速直线运动时，其速度方向与合外力的方向一致；当物体做匀减速直线运动时，其速度方向便与合外力的方向相反．例如：如图1所示．一物体以一定的初速度沿斜面向上滑动，滑到顶点后又返回斜面底端．在物体向上滑动的过程中，物体运动受到重力和斜面的摩擦力作用，其沿斜面的合力平行于斜面向下，所以物体运动的加速度方向是平行斜面向下的，与物体运动的速度方向相反，物体做减速运动，直至速度减为零．在物体向下滑动的过程中，物体运动也是受到重力和斜面的摩擦力作用，但摩擦力的方向平行斜面向上，其沿斜面的合力仍然是平行于斜面向下，但合力的大小比上滑时小，所以物体将平行斜面向下做加速运动，加速度的大小要比上滑时小．由此可以看出，物体运动的加速度是由物体受到的外力决定的，而物体的运动速度不仅与受到的外力有关，而且还与物体开始运动时所处的状态有关．三、深刻理解运动和力的关系牛顿运动定律揭示了物体运动和物体受到的外力的关系，运动和力的关系是自然界中反映物体机械运动的普遍规律之一，也是中学物理内容中重要的规律之一．它是整个中学物理内容的基础．牛顿运动定律指明了物体运动的加速度与物体所受外力的合力的关系，即物体运动的加速度是由合外力决定的但是物体究竟做什么运动，不仅与物体的加速度有关还与物体的初始运动状态有关．比如一个正在向东运动的物体，若受到向西方向的外力，物体即具有向西方向的加速度，则物体向东做减速运动，直至速度减为零后，物体在向西方向的力的作用下，将向西做加速运动．由此说明，物体受到的外力决定了物体运动的加速度，而不是决定了物体运动的速度，物体的运动情况是由所受的合外力以及物体的初始运动状态共同决定的．四、注意掌握运用牛顿运动定律解决问题的方法有关运用牛顿运动定律解决的问题常常可以分为两种类型：1．已知物体的受力情况，要求物体的运动情况．如物体运动的位移、速度及时间等．2．已知物体的运动情况，要求物体的受力情况（求力的大小和方向）．但不管哪种类型，一般总是先根据已知条件求出物体运动的加速度，然后再由此得出问题的答案．运用牛顿第二定律解决问题的一般步骤是：1．确定研究对象；2．分析物体的受力情况和运动情况，画出被研究对象的受力分析图；3．国际单位制统一各个物理量的单位；4．根据牛顿运动定律和运动学规律建立方程并求解。

初中图像相遇问题教案教学目标：1. 理解图像相遇问题的概念和特点；2. 学会解决图像相遇问题的方法；3. 能够运用图像相遇问题解决实际问题。

教学重点：1. 掌握图像相遇问题的解题方法；2. 能够灵活运用图像相遇问题解决实际问题。

教学难点：1. 理解图像相遇问题的本质；2. 学会灵活运用图像相遇问题解决实际问题。

教学准备：1. 教师准备相关的图像相遇问题案例；2. 学生准备笔记本和笔。

教学过程：一、导入（5分钟）1. 教师通过提问方式引导学生回顾之前学过的图像运动问题；2. 教师总结图像运动问题的特点，并引入图像相遇问题。

二、新课讲解（15分钟）1. 教师讲解图像相遇问题的概念和特点；2. 教师通过案例演示解决图像相遇问题的方法；3. 教师引导学生总结图像相遇问题的解题步骤。

三、课堂练习（15分钟）1. 教师给出图像相遇问题的练习题；2. 学生独立解答问题，并在小组内交流解题思路；3. 教师选取部分学生的解答进行讲解和指导。

四、拓展应用（15分钟）1. 教师给出实际生活中的图像相遇问题；2. 学生分组讨论并解决问题；3. 各组汇报解题过程和结果，教师进行点评和指导。

五、总结与反思（5分钟）1. 教师引导学生总结本节课学到的图像相遇问题的解题方法；2. 学生分享自己在解决问题过程中的收获和感受；3. 教师对学生的表现进行评价和鼓励。

教学延伸：1. 教师给出更复杂的图像相遇问题，引导学生进行课后思考；2. 学生通过网络或书籍查找更多的图像相遇问题案例，进行拓展学习。

教学反思：本节课通过讲解和练习，让学生掌握了图像相遇问题的解题方法，能够灵活运用图像相遇问题解决实际问题。

在教学过程中，教师注重引导学生主动思考和交流，提高学生的解决问题能力。

同时，通过实际生活中的案例，让学生感受到数学与生活的紧密联系，培养学生的学习兴趣和应用能力。

但在教学过程中，教师需要关注学生的个体差异，给予不同程度的学生适当的指导和帮助，确保每个学生都能跟上教学进度。
