抗拉强度与硬度对照表

一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。

由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。

由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。

换言之是只对调质件（淬火+400℃回火）进行拉伸试验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采用低温回火。

不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。

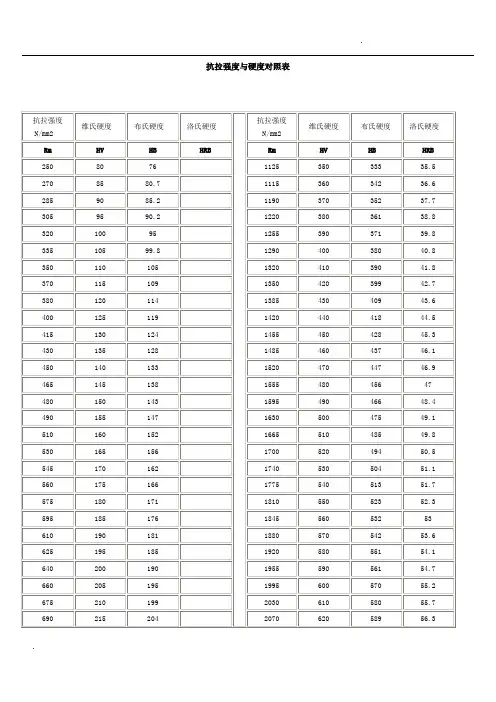

二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。

一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB= X HRC= X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。

由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。

由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。

换言之是只对调质件（淬火+400℃回火）进行拉伸试验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采用低温回火。

不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添
加B、Cr、Mn等金属元素）。

二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。

2)HRC,负荷150公斤的测量值;3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值.⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）洛氏硬度中HRA、HRB、HRC的区别洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

但各种材料的换算关系并不一致硬度換算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100HB<500HRC<70HV<1300(80~88)HRA, (85~95) HRB, (20~70)HRC 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB= X HRC= X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。

由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。

由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。

换言之是只对调质件（淬火+400℃回火）进行拉伸试验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采用低温回火。

不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。

二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。

一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。

由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。

由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。

换言之是只对调质件（淬火+400℃回火）进行拉伸试验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采用低温回火。

不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添
加B、Cr、Mn等金属元素）。

二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。

一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。

由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。

由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。

换言之是只对调质件（淬火+400℃回火）进行拉伸试验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采用低温回火。

不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。

二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。

一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m m2（ d B）
= 1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热
处理方面说，回火温度低时，kg/m m与HRC时的相关关系便可能被破坏，钢的
回火温度，硬度和抗拉强度的关系如图所示
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300 C以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300C左右时，kg/m
m与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m m?值是很困难的，因为此时抗拉强度值分布很离散。

由于低温回火件的kg/m m?不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400C以上温度回火件的拉伸特性（也有300C回火工件）。

换言之是只对调质件（淬火+400C回火）进行拉伸试验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采用低温回火。

不过在低碳钢中，但淬火M能发生自回火（故Ms点高）时，亦有在淬火状态下使用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。

、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度＞1000N/mm，或者维氏硬度＞310HV, 或者布氏硬度＞300HB，或者洛氏硬度＞32HRC，请查本表。

硬度与抗拉强度的关系和对照表
发布时间：10-09-10 来源：点击量：3240 字段选择：大中小
一、硬度与抗拉强度的关系

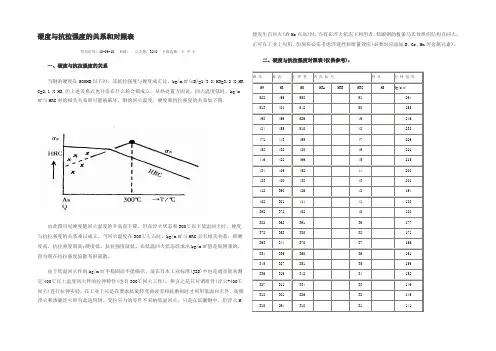

当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡(óB)=1/3 X HB=3.2 X HR C=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处置方面说，回火温度低时，kg/m ㎡与HRC时的相关关系即可能被破坏，钢的回火温度，硬度和抗拉强度的关系如下图。

由此图可见硬度随回火温度的升高而下降，但在淬火状态和300℃以下低温回火时，硬度与抗拉强度的关系难以成立。

当回火温度在300℃左右时，kg/m㎡与HRC具有相关关系，即硬度高，抗拉强度就高;硬度低，抗拉强度就低。

在低温回火状态欲求出kg/m㎡值是很困难的，因为现在抗拉强度值散布很离散。

由于低温回火件的kg/m㎡不稳固而不能确信，故在日本工业标准(JIS)中也是通实验来测定400℃以上温度回火件的拉伸特性(也有300℃回火工件)。

换言之是只对调质件(淬火+400℃回火)进行拉伸实验。

在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才利用低温回火件。

高频淬火和渗碳淬火即为此适用例。

受拉应力的零件不采纳低温回火。

只是在低碳钢中，但淬火M 能发生自回火(故Ms点高)时，亦有在淬火状态下利用者。

低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但现在必需考虑淬透性和质量效应(必要时应添加B、Cr、Mn等金属元素)。

二、硬度与抗拉强度对照表(仅供参考)：。
