下载文档原格式
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB= X HRC= X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添
加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB= X HRC= X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
根据德国尺度DIN50150,以下是经常使用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
之勘阻及广创作
HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样
概况，经规定坚持时间后卸除试验力，丈量试样概况的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形概况积所得的商。
以HBS（钢球）暗示，单位为N/mm2(MPa)。
其计算公式为：
式中：F--压入金属试样概况的试验力，N；
D--试验用钢球直径，mm；
d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属资料，对于较硬的钢或较薄的板材不适用。
在钢管尺度中，布氏硬度用途最广，往往以压痕直径d来暗示该资料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采取小直径球压头可以丈量小尺寸和较绵力料。
布氏硬度计多用于原资料和半成品的检测，由于压痕较大，一般不必于成
品检测。
举例：120HBS10/1000/30：暗示用直径10mm钢球在1000Kgf （9.807KN）试验力作用下，坚持30s（秒）测得的布氏硬度值为
120N/ mm2（MPa）。
HBS是布氏硬度的一种,现在已经不在采取,测试尺度已经更
改,HBS是钢球头,而现在均采取HBW即
HB,硬质合金钢球,橡胶邵氏硬度为HA或HD,HA为软橡胶,HD为硬
橡胶。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m m2（ d B）
= 1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热
处理方面说，回火温度低时，kg/m m与HRC时的相关关系便可能被破坏，钢的
回火温度，硬度和抗拉强度的关系如图所示
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300 C以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300C左右时，kg/m
m与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m m?值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m m?不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400C以上温度回火件的拉伸特性（也有300C回火工件）。
换言之是只对调质件（淬火+400C回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火（故Ms点高）时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度＞1000N/mm，或者维氏硬度＞310HV, 或者布氏硬度＞300HB，或者洛氏硬度＞32HRC，请查本表。
一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并不是在什么场合都成立，从热处理方面说，回火温度低时，kg/m ㎡与HRC时的相关关系即可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不克不及确定，故在日本工业尺度（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采取低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（需要时应添加B、Cr、Mn等金属元素）。
维氏布氏克罗普洛氏标尺肖氏拉伸强度HV HB HK HRA HRB HRC HS Kg/m㎡52849655876.35167.626451348154275.95066.225549846952675.24964.724648445551074.74863.423847144349574.14762.122945843248073.64660.822144642146673.14559.621543440945272.54458.420842340043872.04357.220141239042671.54256.119440238141470.94155.0188如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球）
用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，
单位为N/mm2(MPa)。
其计算公式为：
式中：F--压入金属试样表面的试验力，N；
D--试验用钢球直径，mm；
d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）
测得的布氏硬度值为120N/ mm2（MPa）。
HBS是布氏硬度的一种,现在已经不在采用,测试标准已经更改,HBS是钢球头,而现在均采用HBW即HB,硬质合金钢球,橡胶邵氏硬度为HA或HD,HA为软橡胶,HD为硬橡胶。

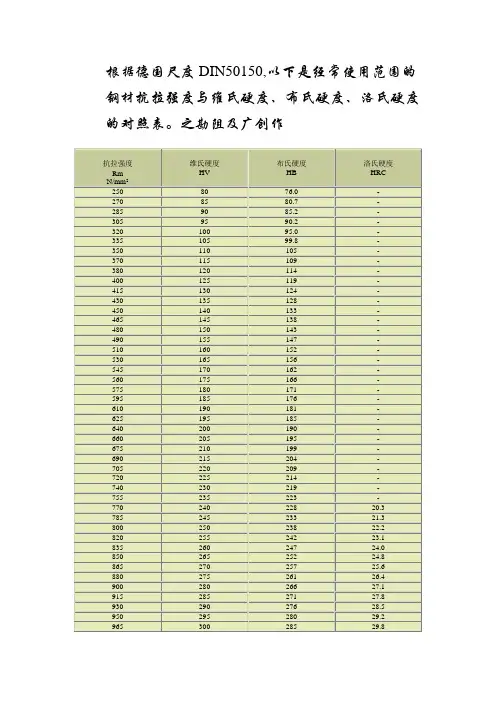

根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度维氏硬度布氏硬度洛氏硬度Rm HV HB HRC
N/mm 2
25080-27085-28590-30595-320100-335105-350110105-370115109-380120114-400125119-415130124-430135128-450140133-465145138-480150143-490155147-510160152-530165156-545170162-560175166-575180171-595185176-610190181-625195185-640200190-660205195-675210199-690215204-705220209-720225214-740230219-755235223-770240228
785245233
800250238 820255242 835260247 850265252 865270257 880275261 900280266 915285271 930290276 950295280 965300285 995310295 1030320304 1060330314 1095340323 1125350333 1115360342 1190370352 1220380361 1255390371 1290400380 1320410390 1350420399 1385430409 1420440418 1455450428 1485460437 1520470447 1555480(456) 1595490(466) 1630500(475) 1665510(485) 1700520(494) 1740530(504) 1775540(513) 1810550(523) 1845560(532) 1880570(542) 1920580(551) 1955590(561)
1995600(570)
2030610(580)
2070620(589)
2105630(599)
2145640(608)
2180650(618)
660
670
680
690
700
720
740
760
780
800
820
840
860
880
900
920
940
HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球）
用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测
量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，
单位为 N/mm2(MPa)。
其计算公式为：
式中： F-- 压入金属试样表面的试验力，N；
D-- 试验用钢球直径，mm；
d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于 450N/mm2（ MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径 d 来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例： 120HBS10/1000/30 ：表示用直径10mm钢球在 1000Kgf （）试验力作用下，保持30s（秒）测得
的布氏硬度值为120N/ mm2（ MPa）。
HBS是布氏硬度的一种, 现在已经不在采用, 测试标准已经更改,HBS 是钢球头 , 而现在均采用HBW即
HB,硬质合金钢球 , 橡胶邵氏硬度为HA或 HD,HA为软橡胶 ,HD 为硬橡胶。
