钢结构地脚螺栓布置

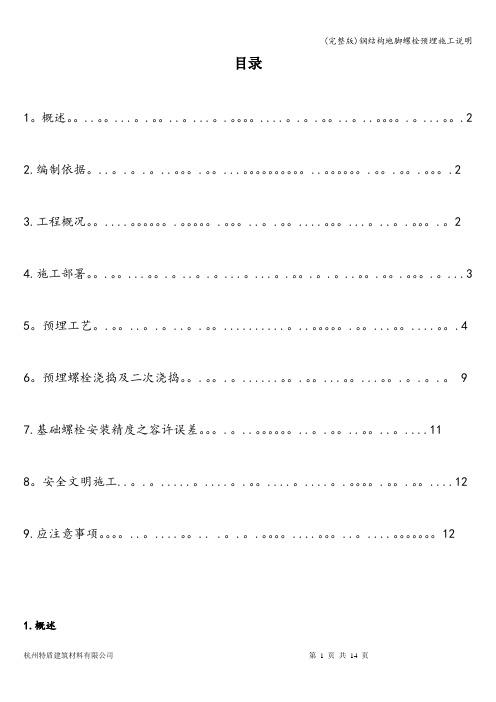

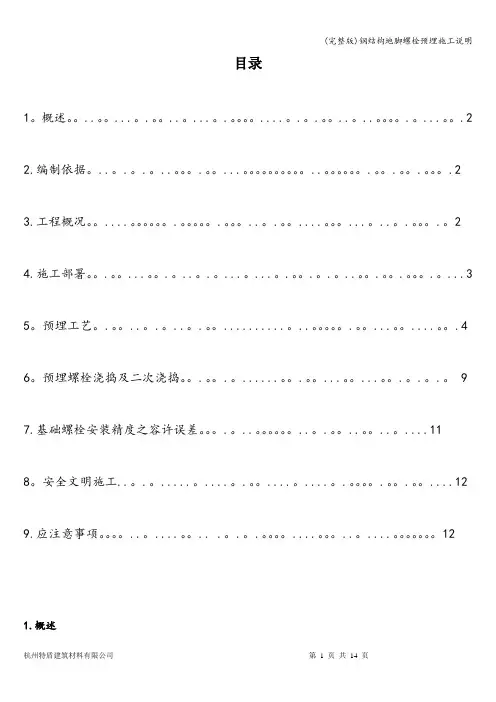

目录1。

概述。

..。

...。

.。

..。

...。

.。

....。

.。

.。

..。

..。

.。

...。

.22.编制依据。

..。

.。

.。

..。

.。

...。

..。

.。

.。

.。

.23.工程概况。

....。

.。

.。

..。

.。

....。

...。

..。

.。

.。

24.施工部署。

.。

...。

.。

..。

.。

...。

...。

.。

.。

.。

..。

.。

.。

.。

(3)5。

预埋工艺。

.。

..。

.。

..。

.。

..........。

..。

.。

...。

....。

.4 6。

预埋螺栓浇捣及二次浇捣。

.。

.。

......。

.。

...。

...。

.。

.。

.。

9 7.基础螺栓安装精度之容许误差。

.。

..。

..。

.。

..。

..。

. (11)8。

安全文明施工..。

.。

.....。

....。

.。

....。

....。

.。

.。

.。

. (12)9.应注意事项。

..。

....。

.. .。

.。

.。

....。

..。

....。

12 1.概述随着市场经济的不断发展，建筑市场的日益完善，钢结构工程也越来越受建设单位的青睐，从钢结构实际施工过程考察不难看出，钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。

因此现利用钢板模具将地脚螺栓组装，再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法,混凝土初凝之前及时校正，这样既能保证地脚螺栓的轴线位移，又能提高地脚螺栓的安装速度,节省更多的人工、时间,又可以创造可观的经济效益.钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待,为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制。

2.编制依据2。

1设计图纸2.2设计变更2。

3《钢结构工程施工质量验收规范》（GB 50205—2001）2。

4《混凝土结构工程施工质量验收规范》（GB50204-2002）2。

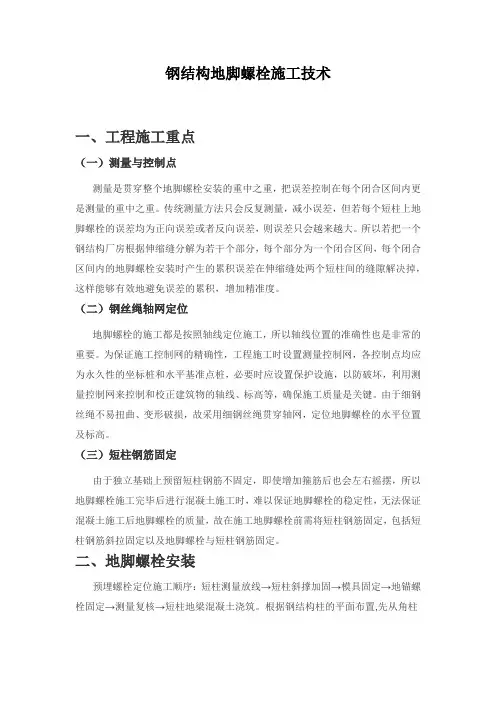

钢结构地脚螺栓施工技术一、工程施工重点（一）测量与控制点测量是贯穿整个地脚螺栓安装的重中之重，把误差控制在每个闭合区间内更是测量的重中之重。

传统测量方法只会反复测量，减小误差，但若每个短柱上地脚螺栓的误差均为正向误差或者反向误差，则误差只会越来越大。

所以若把一个钢结构厂房根据伸缩缝分解为若干个部分，每个部分为一个闭合区间，每个闭合区间内的地脚螺栓安装时产生的累积误差在伸缩缝处两个短柱间的缝隙解决掉，这样能够有效地避免误差的累积，增加精准度。

（二）钢丝绳轴网定位地脚螺栓的施工都是按照轴线定位施工，所以轴线位置的准确性也是非常的重要。

为保证施工控制网的精确性，工程施工时设置测量控制网，各控制点均应为永久性的坐标桩和水平基准点桩，必要时应设置保护设施，以防破坏，利用测量控制网来控制和校正建筑物的轴线、标高等，确保施工质量是关键。

由于细钢丝绳不易扭曲、变形破损，故采用细钢丝绳贯穿轴网，定位地脚螺栓的水平位置及标高。

（三）短柱钢筋固定由于独立基础上预留短柱钢筋不固定，即使增加箍筋后也会左右摇摆，所以地脚螺栓施工完毕后进行混凝土施工时，难以保证地脚螺栓的稳定性，无法保证混凝土施工后地脚螺栓的质量，故在施工地脚螺栓前需将短柱钢筋固定，包括短柱钢筋斜拉固定以及地脚螺栓与短柱钢筋固定。

二、地脚螺栓安装预埋螺栓定位施工顺序：短柱测量放线→短柱斜撑加固→模具固定→地锚螺栓固定→测量复核→短柱地梁混凝土浇筑。

根据钢结构柱的平面布置,先从角柱或边柱开始,沿纵轴方向固定预埋螺栓。

如果为多跨度钢结构,应该以中间跨纵轴向两侧纵轴作为流水施工,以减小测量和施工误差,提高整体安装精度。

（一）定型模具的设计加工根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具木板或钢板的平面尺寸,刻出模具模板横纵轴线的十字线,然后按照模具轴线确定预埋螺栓的相对位置并钻孔。

模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合。

钢结构地脚螺栓施工方案1. 引言钢结构是现代建筑中常用的一种结构形式，其优势在于强度高、抗震性能好、施工速度快等特点，在工业、商业和住宅建筑中得到广泛应用。

地脚螺栓作为钢结构的重要组成部分，起到连接和固定钢柱与基础的作用。

本文将详细介绍钢结构地脚螺栓的施工方案，包括前期准备、施工工序、安装要点等内容。

2. 前期准备2.1 设计方案在施工前，需要根据设计方案明确地脚螺栓的规格、数量、位置等参数。

设计方案应满足相关标准和规范的要求，并确保与钢结构的其他部分相协调。

2.2 材料准备在施工前，需准备好地脚螺栓所需的材料，包括螺栓、螺母、垫圈、包装材料等。

材料应符合相关标准和规范，保证质量可靠。

3. 施工工序3.1 基础准备在施工前，需要确保基础平整，无杂物和水泥渣。

地基表面应清洁干净，确保螺栓可以紧密贴合。

3.2 安装定位根据设计方案确定地脚螺栓的位置，使用工具在基础上进行定位。

定位时需考虑螺栓之间的间距和几何形状，确保安装的准确性和一致性。

3.3 钻孔根据设计方案确定的孔径和孔深，在地基上进行钻孔。

在钻孔时需注意操作规范，保证孔径和孔深的准确度。

钻孔完成后，需进行清理和检查，确保螺栓的安装空间干净、无杂物。

3.4 安装螺栓根据设计方案确定的螺栓规格和数量，将螺栓插入钻孔中，并使用扳手或榔头等工具将其固定。

安装螺栓时需保持水平和垂直，确保其与基础之间的紧密贴合。

3.5 安装垫圈和螺母在螺栓固定后，依次安装垫圈和螺母。

安装垫圈时需选择合适的规格和材质，确保其能够提供合适的承载能力和防松保护。

在安装螺母时，需要使用扳手或扳手榔头进行适当的拧紧，保证其与螺栓之间紧密连接。

3.6 紧固检查完成螺栓、垫圈和螺母的安装后，需要进行紧固检查。

通过使用扳手或扳手榔头逐个检查螺栓和螺母的紧固程度，确保其达到设计要求。

3.7 包装防护安装完成后，对螺栓进行包装防护，以防止锈蚀和外力损坏。

包装材料应选择质量可靠的防腐材料，将其紧密包裹住螺栓和螺母。

钢结构基础地脚螺栓预埋加固施工方案全套第一章、编制目的与依据一、编制目的地脚螺栓预埋施工方案编制的目的是：用以指导钢结构施工，为预算编制提供依据。

二、编制依据1、施工图纸及相关技术资料。

2、钢结构安装工程相关施工及验收规范。

3、现场施工条件。

4、本工程相似的工程施工经验及相关资料。

第二章、工程概况本工程基础为独立基础+拉梁，根据设计图纸该工程需用的地脚螺栓规格较大，埋深较深，单根构件重量大，具体规格为：M24、M33、M48、M52、M56。

由于地脚螺栓与承台上部短柱一次性浇筑，且预埋螺栓与短柱主筋箍筋比较密集，且部分短柱高度较高，定位及固定困难，为确保螺栓的定位及标高的准确性，螺栓预埋加固是本工程的重点施工环节。

第三章、施工准备1、施工环境准备：地脚螺栓预埋是上部钢结构工程安装的基础，直接影响钢结构的安装质量，因此预埋螺栓准确性要求非常高，所以必须做好施工准备工作。

A、确保原始轴线控制点及原始标高控制点准确无误。

B、场地基本平整，保证纵横轴线的贯通，在轴线及标高测量放线时，应无障碍阻挡经纬仪、水准仪视野。

C、原则上要求所有基础短柱钢筋校正、绑扎及固定完毕。

D、根据该工程的特殊情况，地脚螺栓直径规格较大，螺栓底部焊接锚板质量较重，稍有偏差，锚板就会与短柱主筋碰撞。

因此要求短柱钢筋的偏差必须控制在合理的偏差范围内，土建施工混凝土独立基础的标高也应控制在允许的范围内O2、材料准备：钢结构安装队伍提供各种规格的地脚螺栓、定位模板全数进场,按基础短柱规格尺寸，准备焊接所需各规格的钢筋开始下料，螺栓固定辅助材料等进场。

3、施工机具准备：由于地脚螺栓的预埋精度要求高，因此需要对其精确的抄平、定位、固定。

根据地脚螺栓的预埋要求，需经纬仪、水准仪、靠尺等仪器用于定位、抄水平。

第四章、施工工艺地脚螺栓预埋的精度直接影响后期钢结构安装质量，因此预埋工作必须精心组织。

施工前施工管理人员应熟悉图纸，在完全领会设计意图的同时，及时发现图纸中的各种问题，在一切准备无误后，方可向专业技术人员进行书面交底。

钢结构项目地脚螺栓预埋方案一、项目背景钢结构项目的地脚螺栓是固定钢结构基础的重要组成部分，承担着将钢结构连接到地基上的任务。

预埋地脚螺栓的选型与施工方案的合理性直接影响到钢结构项目的安全性和稳定性。

本预埋方案旨在针对钢结构项目的具体情况，提出一套可行的地脚螺栓预埋方案。

二、项目特点1.地基类型：本项目的地基为砂土地基，属于一种坚实的地基类型，适宜进行地脚螺栓预埋。

2.钢结构类型：本项目采用轻型钢结构，结构较轻，对地脚螺栓的要求较低。

3.项目环境：项目地点位于无风区域，大气条件较为稳定。

4.构件重量：本项目的结构构件重量较小，不会对地脚螺栓的承载能力造成过大的影响。

三、预埋地脚螺栓选型根据项目特点和需求，本方案选用M20级别的预埋地脚螺栓。

其主要参数如下：1. 直径：选择20mm的螺栓直径，能够满足钢结构的连接需求。

2. 长度：根据地基的深度和预埋要求，选择螺栓长度为200mm。

3.材质：预埋地脚螺栓的主要材质选用高强度碳素结构钢，具有良好的抗拉、抗剪和抗腐蚀性能。

4.面积：根据结构设计要求，确定预埋螺栓的布置间距和面积，以确保结构的稳定性和承载能力。

四、预埋地脚螺栓布置方案1.图纸制作：根据结构设计图纸和地基情况，制作出包含预埋地脚螺栓的施工图纸。

2.确定位置：根据施工图纸和地基情况，在地基上合理确定地脚螺栓的位置和数量。

3.预埋孔开挖：按照施工图纸上的标记，对地基进行预埋孔的开挖工作。

预埋孔的直径和深度应该符合螺栓的尺寸和要求。

4.清理孔底：在开挖孔的底部进行清理，去除杂物和泥土，确保螺栓能够正常嵌入。

5.定位螺栓：将预埋地脚螺栓嵌入孔底，通过引导设备确保螺栓的水平和竖直度，避免施工误差。

6.固定螺栓：使用适当的固定材料（如混凝土）填充孔底，保证螺栓的固定稳定。

7.调整螺栓：在螺栓固定后，通过试验等方法，检查螺栓与地基的连接性能，必要时进行调整。

五、质量控制1.预埋螺栓应进行拉伸试验，确认其承载能力符合设计要求。

钢结构厂房地脚螺栓预埋施工方法一、引言钢结构厂房地脚螺栓预埋施工方法是建造钢结构厂房时常用的一种施工技术。

地脚螺栓是连接钢柱和混凝土基础的重要构件，其质量的好坏直接影响着整个厂房的稳定性和安全性。

因此，在施工中，预埋地脚螺栓的施工方法尤为重要。

本文将详细介绍钢结构厂房地脚螺栓预埋施工的步骤和注意事项。

二、施工步骤1. 规划布置：在钢结构厂房地基上进行预埋螺栓的布置前，需要根据设计图纸进行规划布置。

首先，确定螺栓的数量和位置，然后在地基上进行标线，确定每个螺栓的具体位置和间距。

2. 钻孔：根据标线，在地基上进行钻孔。

钻孔的直径和深度应根据设计要求确定，一般要求孔径略大于螺栓直径，孔深一般为螺栓长度的1.5倍。

钻孔时要注意保持孔壁的垂直度和平整度，以确保后续施工的质量。

3. 清理孔底：钻孔完成后，需要清理孔底的碎石、泥土等杂物，确保孔底平整干净。

清理后，用铅垂线检查孔底的垂直度和水平度，以确保螺栓的安装质量。

4. 安装螺栓：将预先准备好的螺栓放入孔内，用力敲击使其完全嵌入孔底。

确保螺栓垂直度和水平度，并根据设计要求确定螺栓的埋入深度。

5. 固定螺栓：在螺栓上方安装螺母和垫圈，并用扳手紧固螺母。

螺母的紧固力要适中，既要保证螺栓的稳固，又要避免过度紧固导致螺栓变形或断裂。

6. 检查验收：完成地脚螺栓的预埋施工后，需要对施工质量进行检查验收。

检查螺栓的垂直度、水平度和埋入深度是否符合设计要求，检查螺栓的紧固力是否适当。

如有不合格的地脚螺栓，需要及时进行修正或更换。

三、注意事项1. 施工前要仔细阅读设计图纸和相关技术规范，确保施工按照设计要求进行。

2. 钻孔时要注意选择合适的钻头和钻具，保持钻孔的直径和深度符合要求。

3. 清理孔底时要彻底清除孔底的杂物，确保螺栓安装的稳固性和可靠性。

4. 安装螺栓时要注意保持螺栓的垂直度和水平度，避免出现偏斜或倾斜。

5. 紧固螺母时要适度，避免过度紧固导致螺栓变形或断裂。

6. 检查验收时要仔细检查每个螺栓的质量，如有不合格的地脚螺栓，要及时进行修正或更换。

钢结构地脚螺栓预埋方法和偏差处理措施现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

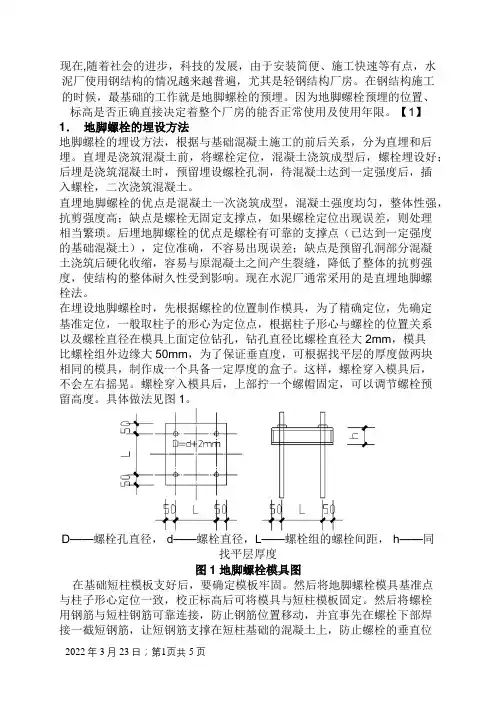

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

【1】1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径， d——螺栓直径，L——螺栓组的螺栓间距， h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

高层钢结构住宅地脚螺栓预埋施工技术导言在高层钢结构建筑筏板基础施工中，地脚螺栓预埋的精确度是钢结构柱安装的关键环节，预埋精度直接影响首节钢柱的安装偏差；传统方法采用定位模板或钢木混合固定架进行地脚螺栓固定，由于筏形基础高度一般在1.2m以上，预埋螺栓下端悬空，很难保证绑扎钢筋、焊接、支模及浇筑混凝土时会发生移位，因此，专门研发了一套地脚螺栓预埋系统，确保在整个筏形基础混凝土结构施工过程中经受荷载作用下，不变形、不移位、不下沉，首节钢柱一次安装合格成功。

工程概况某地块二期5号、6号和8号楼项目，总建筑面积49723㎡，地下3层，地上26层，建筑高度77.35m。

主体结构采用钢框架-延性墙板结构体系，基础形式为筏板基础。

本工程钢框架首节钢柱与基础采用地脚螺栓连接，螺栓数量916根，螺栓型号M24，材质为Q235，螺栓长度770mm，单根钢柱柱底地脚螺栓均为4根。

地脚螺栓预埋重点、难点（1）单根地脚螺栓长度为770mm，插入基础筏板深度较深且下端悬空，人工操作精度定位难度较大。

（2）基础梁钢筋较多，螺栓放置施工空间狭小，施工难度较大。

（3）螺栓群之间的位置尺寸相对精度标准要求高。

（4）本工程是装配式钢结构住宅，钢柱截面小，地脚螺栓固定不允许与基础梁钢筋焊接。

（5）技术复核难度大，没有稳定的施工作业面。

（6）地脚螺栓预埋完成后，螺栓受混凝土浇筑施工影响较大，特别是电梯基坑及集水井处及雨天，施工过程跟踪监测难度大。

（7）地脚螺栓预埋交叉作业多，配合紧密，作业面广、流水作业工期紧。

地脚螺栓预埋结构研发1.研发原则（1）部品件均为可拆卸标准连接钢构件，方便流水施工及预埋螺栓快速定位。

（2）部品组件与预埋螺栓及筏板钢筋网组装完成后，预埋螺栓之间相对位置固定。

（3）普工能够进行各组件的粗略组装，技能工随后进行校核及临时固定，临时固定后，测量人员可转移进行下一个部位的螺栓定位测量，随后安排焊工进行集中焊接，永久固定；能够实行流水施工。
