目录1.概述随着市场经济的不断发展,建筑市场的日益完善,钢结构工程也越来越受建设单位的青睐,从钢结构实际施工过程考察不难看出,钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素;因此现利用钢板模具将地脚螺栓组装,再将组装好的模具固定在模板钢筋之间,采用正确的振捣方法,混凝土初凝之前及时校正,这样既能保证地脚螺栓的轴线位移,又能提高地脚螺栓的安装速度,节省更多的人工、时间,又可以创造可观的经济效益;钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式,这种方式有施工便利、连接性能优越的特点,但同时也对施工的精度要求严格,地脚螺栓埋设中的微小误差,将可能造成严重的后果,所以需对此项工作严肃对待,为保障施工的顺利进行,现将地脚螺栓的施工方案,施工步骤以及需注意的事项进行编制;2.编制依据设计图纸设计变更钢结构工程施工质量验收规范GB 50205-2001混凝土结构工程施工质量验收规范GB50204-2002紧固件机械性能螺栓、螺钉和螺柱GB3098.本工程模板工程施工方案本工程施工组织总设计本工程监理实施细则3.工程概况依据每个工程的实际情况概述,以龙净环保产品基地车间1为例：本工程名称：龙净环保产品基地车间1,工程地点：福建省龙岩市龙州工业园,工程规模：建筑占地面积10221平方米,建筑面积11763平方米,建筑层数1-29轴为钢架结构一层,30-33轴为钢筋混凝土框架结构四层,建筑总高度1-29轴12.500米,30-33轴15.5米,设计标高±相当于地形图上标高410.700米;本设计柱距6.000米,跨度总长63.000米,承重结构为门式钢架;厂房处上部为钢结构,结构抗震等级、框架结构按六度区设防烈度;建筑防火类别为丁类厂房,建筑耐火等级二级,建筑结构等级二级,本工程主体结构设计合理使用年限50年;4.施工部署地脚螺栓加工4.1.1本工程地脚螺栓螺纹段全部采用车床加工,要求螺纹螺牙均匀、螺纹长度满足设计要求及规范要求;4.1.2地脚螺栓托板和加筋板采用人工电弧焊焊接,要求焊接焊缝均匀、满焊、不留气孔、无焊瘤,焊缝尺寸必须符合设计、符合规范要求;4.1.3螺栓加工完毕、进施工现场前必须由材料员和检验员进行100%自检,检查螺栓规格、尺寸、数量、螺纹段长度、总长度是否符合设计要求;4.1.4验收合格螺栓螺纹段及时涂防绣油,防止生绣；按规格堆放整齐,堆放过程中做好相应的保护措施,防止螺纹段磕碰造成不应有的损伤；并做好标识,使之醒目;4.1.5出厂前出具自检报告和出厂合格证;技术准备4.2.1收集、准备相应的技术资料,如施工图纸,预埋规范等;4.2.2组织项目人员认真学习有关的规范、规程、规定,在施工的过程中做到有据可依;4.2.3施工前认真审阅施工图纸,在图纸会审的基础上争取将施工中可能碰到的问题在施工前解决,提前确定施工中存在的难点及需要重点注意的地方,做到目标明确,重点突出;4.2.4具体需要熟悉的有：螺栓规格、数量,轴距尺寸,每轴之间垮距尺寸,预埋种类等做到心中有数;工作难点其注意的地方有：如何保证轴与轴之间平行,如何保证每轴距在规范要求内;4.2.5实行三级交底制：技术部对项目部有关此工程项目经理、技术人员进行方案交底；项目经理对工程部分包队长,班组长进行交底；分包队长对班组长,员工进行交底;钢制模板制作4.3.1根据施工图纸对地脚螺栓做相应的钢制模板,其注意事项：4.3.1.1钢制模板其目的是控制预埋尺寸精度,提高预埋速度;4.3.1.2模板采用-6mm之间的钢板制作,板必须校平面度1mm,若板厚度不够,则四周用12mm钢筋焊接,加强模板钢性,如图红色虚线所示;4.3.1.3如图1所示模板孔尺寸D+2,D为螺栓圆钢直径,A、B中心尺寸要求1mm,中心线用垂直钢尺靠住,水笔一次性划出中心线,中心线必须醒目;4.3.1.4单块模板总重量50斤,便于预埋工人操作；对于螺栓预埋轴数较多的可以多制作一付模板,提高预埋效率;材料准备4.4.1施工现场必须搭制活动板房,用于办公、用餐、住宿、安放材料、工具,门窗必须用加强锁固定,防止材料、工具被偷;4.4.2根据施工图纸及施工进度要求,提前五天提出分区、分段螺栓计划单,视实际情况组织螺栓分批进场,当天没预埋完的螺栓及工具应及时放回活动板房;4.4.3材料、工具、螺栓、进场,钢制模板也随螺栓一起进场;5.预埋工艺工艺流程施工预埋人员配备为确保地脚螺栓预埋工作顺利进行,我方特选出优秀的施工管理人员及熟练的专业技术工人进行预埋;在整个预埋过程中需要施工员1名、质检员1名、钢筋工2名、木工1、电焊工2名、预埋配合人员4-8名,视实际情况对当天进行预埋的人员调整,根据地脚螺栓的预埋要求需经纬仪1台、水准仪1台用于定位、操平;预埋步骤轴线放样5.3.1.1测量控制网分三级：Ⅰ级控制网、Ⅱ级控制网、细部控制网;Ⅰ、Ⅱ局控制网由建设单位已经完成;5.3.1.2细部控制网则由土建部分建立在建设单位基础上已经完成水准标高±0.000mm,并形成具体标高控制点,作标记；完成其中一轴直线的两端点,并在两端用桩木固定于地面上,在桩木的顶端做好标记,可以用水笔注明一点或用钢钉钉住,作为轴线点,一般用小钢钉钉住较为牢固、明显;若一侧建副楼则轴线标记在副楼短柱,水平标高同样也可以标在副楼处;注意其轴线点及水平标高点必须牢固,位置设在不常松动没有交通工具经过的地面;5.3.1.3如图2所示：定义1-10轴竖方向称为轴；A、B、C、D横方向称为轴,AB、BC、CD之间称为垮；第1和2或2和3轴之间称为开间;如轴设置均可以;5.3.1.4放样步骤：以图2为例：以土建放样点工基准进行A轴或D轴线放样,每1和2、2和3等轴距由工人用卷尺拉出尺寸,每轴AB、BC、CD的垮距工人用卷尺拉出距离,第二、三、四轴若没有轴点标记必须人工自己打桩木做标记;5.3.1.5具体放样施工原则：我司根据土建完成的轴线端点及水平标高点进行放样;根据土建放样轴线端点：以图2轴为例,将经纬仪架于A轴线延伸处,调整经纬仪对准柱木的钢钉点点由土建提供后固定脚架,调整经纬仪水平后固定,再调整角度、清晰度对准其另一端轴点,固定旋转方向,此时另一端需要人员配合,将一轴线位置用水笔划于模板处,落模板正好挡住,则必须将模板柱头偏摆,再做上标记；再将经纬仪旋转90度固定在B轴处划一轴中心线,B轴线通过卷尺固定AB轴之间的尺寸以桩木钢钉点为中心划与刚划轴线成一交点,则为B轴端点,在B轴端点处设置一桩木并固定,桩木设置在划线前提供;如A轴所示一样做好标记;复合1-10轴线总长,以一端为基准,用50米或30米卷尺拉整数倍轴距尺寸,复查整轴尺寸,放样中心轴距尺寸与模板中心偏差不得超过规范要求;以上所述即完成第一轴的轴线标记以及第二轴的垮距尺寸,同时第B轴线另一端用卷尺拉出垮距做好标记,将经纬仪固定于B轴线的交点处,对准另一端做好的标记,将经纬仪的旋转方向固定,则为第二轴的中心轴线,一次放样原则上必须完成矩形状,便于垮间尺寸检验,同时使尺寸在规范要求内;按规范要求同一轴线最好不分段放样,分段放样等于要多次使用经纬仪测轴线,如此多次测量容易产生轴距、垮距尺寸、平行度误差;在施工过程中如果遇到模板松动以及轴距放样中心与模板中心差距比较大必须及时通知业主、土建单位及时进行沟通,做到加固模板和复合模板中心位置,确实有较大偏差必须进行调整,使之偏在规范内;预埋水平标高放样：如右图所示通常设计标高±由土建已经提供,并做好标记于某一处,有副楼则有些会标于副楼处,或者其它处;而钢构预埋标高只需对其零位引到模板处;把水准仪架于视线范围宽而且结实的地面,并调整水平度、清晰度,记录其设计标高零位的尺寸读数,再按地脚螺栓图纸要求减去A相应的螺纹段尺寸得出预埋标高读数,注意每移动一次水准仪位置其标高读数都会不一样;不同地脚螺栓所要求的水平标高位置也会不同,因些必须按图施工,确保做到万无一失;以此类推进行其它轴的水平及轴线放样工作;5.3.2预埋：每组预埋工具配备：人员2、焊机1台、满足焊接数量焊条焊条按合同要求品牌使用、钢制模板、水平尺、钢钉、锤子、玻璃线、地脚螺栓、螺母、井字梯、角铁、圆钢等固定螺栓件;5.3.2.2将井字梯固定土建模板与地面的连接,便于人员安全通过;如右图3所示A处用四根12左右钢筋以中心为基准垂直焊接于模板四周钢筋处；再用四根12左右钢筋焊接所示B处目的用于支撑钢制模板作用,注意焊接B处钢筋时用水平尺测量在水平标高往下70-80mm左右,具体有些可能没办法下这么多尺寸,视实际情况而定,但必须满足螺栓能够用螺母固定而且螺栓头部必须露出,便于调整螺栓高度在水平标高尺寸处,其螺栓高度偏差满足钢结构工程施工质量验收规范要求;取钢制模板定于图3所示B钢筋处,钢制模板放置前观察是否平整,如变形则进行校整后再使用,暂时不焊接固定,用锤子把钢钉固定于放样点,用玻璃线拉出其十字中心架,拉紧端吊一螺母,起拉紧作用,通过目测和90度钢尺调整钢制模板中心对准玻璃线十字架,目测过程中人站位必须与玻璃线重合,这样目测的准确性才能提高,同时用垂直钢尺校正钢板中心线是否与玻璃线直线高度,待校正完成后将模板点焊固定,防止位置跑偏;5.3.2.5每轴具体螺栓规格按设计要求预埋,将需要预埋的螺栓装于钢制模板对应的位置,注意安装地脚螺栓过程中不能磕碰螺纹段,工作人员不能脚踩钢制模板,防止模板跑偏,用螺母固定地脚螺栓,地脚螺栓顶部必须高于固定螺母, 这样便于水平标高调整;5.3.2.6全部螺栓装好后取其中一左上角或右上角螺栓作为水平标高基准,用螺母固定,以此螺栓标高为基准再用水平尺进行调整其它螺栓的水平度,一般先校四角落的四根地脚螺栓,再进行较中间的地脚螺栓,采用交叉调整方法,多次复合确保所有的螺栓都在一个水平面;根据GB50205-2001钢结构工程施工质量验收规范地脚螺栓锚栓尺寸的允许偏差mm同时必须保证螺栓的垂直度,通过卷尺测量螺栓的中心距作为螺栓垂直度的检测方法,中心距误差不差过±,再用垂直钢尺校正,以钢尺校正为基准;用车间剩余4--6角铁或者土建的废钢筋头直径10-14左右作为焊接固定地脚螺栓的材料,提高材料使用率;首先使用钢筋焊固定于扎制钢筋处,再目测检查看螺栓是否垂直,不垂直再较正,校正后再用角铁固定螺栓的底面防止下沉,焊接采用交叉固定,起加强作用,焊接固定由底面往上焊接,便于焊接人员操作,通常焊接只留一人,其余人员可以下一模板继续做预埋工作;需进行轴线和标高复检,对不合格的预埋件应同相关单位协同处理方案,以保证钢结构体系的精度;依AISC规定；①一组螺栓群内任意两螺栓之中心距离差不得超过3mm;②相邻这两组螺栓群,其中心至中心距离不得超过6mm;③数组螺栓群,沿柱中心线之累积误差,每100尺不得超过6mm,④但累计差不得超过2mm;⑤柱之柱中心线系指沿柱心方向现场螺栓实际安装完成这中心线;⑥任一组螺栓群,其中心线距离柱中心线这容许误差,不得超过6mm;6.预埋螺栓浇捣及二次浇捣预埋螺栓浇捣砼工程步骤：待全部螺栓预埋完成,工程项目经理必须通知市/区质检站、建设单位、监理工程师进行现场统一验收,待验收合格方可进行浇捣,其工作由土建方完成;准备工具：振捣器,水平标高固定工具;混泥土专用车下料口对准短柱模板口,倒三分之一砼时停止下料,进行振捣,振捣顺序：先把砼堆在一起的堆平,再四角落振结实,最后使混凝土在模板里结实、均匀,整个短柱混凝土分三次振捣完成;水平标高,由螺栓顶部测量一尺寸至浇捣砼水平面高度为准,要对图纸进行深刻了解,地脚螺栓有种类其高度不一样;注意事项：振捣员工不允许用脚直接踩螺栓和内部钢筋,防止地脚螺栓倾斜;遇下雨必须使用膜盖住已浇捣砼;6.实行“三不靠原则”一指振捣时不要碰到模板,二指振捣时不要碰到钢筋和模板件,三指在模板附件振捣时应同时用木锤轻击模板,在钢筋密集处和模板边角处就配合使用铁钎捣实;浇捣砼时地脚螺栓安装队必须要有人员参与,防止地脚螺栓尺寸跑位、倾斜,落偏移、不垂直必须立即校正;浇捣完成三至四小时后按图纸要求有抗剪键槽的必须进行挖抗剪键槽,槽尺寸深度、宽度单边大于50-80mm即可,保证其挖抗剪槽的准确性;混凝土养护期一般是24小时后方可拆模板,7后通知市/区质检站、建设单位、监理验收合格后方可进行钢柱吊装等后续工作;浇捣砼完成后的7天内必须进行对短柱进行浇水养护,第1至第3天每天共6次浇水养护工作,上午、下午各3次在工作时间内合理安排时间进行浇水,第4天到第7天每天4次,上午、下午各2次合理安排进行浇水;.地脚螺栓二次浇捣砼工作步骤：二次浇捣前提工作：主构件如钢柱、钢梁、吊车梁已经安装完毕,钢柱垂直度、水平度等工程安装队内部已经调整检验完毕,偏差必须在GB50205-2001钢结构工程施工质量验收规范内,地脚螺母终紧,钢柱钢梁连接点终紧;符合上述条件后由施工单位通知市/区质检站、建设单位、监理工程师进行现场验收,验收合格后方可进行二次浇捣工作,其工作由土建方完成;二次浇捣高度、混凝土强度等级、材料要求依据设计院规定执行;把柱底板清理干净,对柱底板底面进行清扫,对有积水需进行抽干净;将混凝土倒置于模板垫层并靠近短柱旁边,实行人工操作将混凝土灌入柱底板抗剪键处,填入和夯实工作同步进行,由里往外填土夯实,使用振捣方法,依实际情况而定,由于此次设计二次浇捣高度为50mm,所以不利于振捣,只能实行人工夯实;在进行二次浇捣前做好模板,将模板安装于上步完成的短柱,外圈固定用角钢固定,并两端用M10螺栓固定,必要的外层还必须用垫木撑住;整个浇捣工作从里到外,并逐层夯实,表面层必须修平整,美观;模板必须24小时后方可拆;浇捣完成7天必须进行浇水工作,具体分工如下：第1天—第3天每天浇水6次,合理均匀分配间隔时间的同时上午、下午各3次；第4天—第7天每天浇水4次,合理均匀分配间隔时间的同时上午、下午各2次;7.基础螺栓安装精度之容许误差检测标准依合约规执行依GBJ中国国家标准规定支承面、支座各基础螺栓的允许偏差依日本钢骨精度测定指针规定标准容许误差8.安全文明施工所有管理人员及专业施工人员进入施工现场均需戴安全帽、服装应整齐;在施工过程中应尽量减少噪音,以免影响业主办公;在施工过程中应尽量保持现场干净整洁,材料不乱摆放;在施工现场做好围护,并挂出标识牌,以免不明情况者进入施工现场,发生危险,影响施工; 施工完毕后我方将及时做到工完料尽场清;9.应注意事项一切未尽事宜可参照相关规范和工艺标准进行操作;工地管理人员应尽职尽责做好施工管理工作;。
地脚螺栓偏位处理地脚螺栓是在建筑工程中常用的一种连接元件，用于连接柱子或墙体与地基。
然而，在实际施工中，由于各种原因，地脚螺栓可能会出现偏位的情况，这给工程的安全性和稳定性带来了一定的隐患。
因此，正确处理地脚螺栓偏位问题至关重要。
地脚螺栓偏位是指地脚螺栓的位置与设计要求不符，可能偏离了预定的位置或者倾斜超过了允许范围。
地脚螺栓偏位可能由多种原因引起，如施工过程中的误差、设计错误、土壤条件等。
当地脚螺栓偏位超过一定范围时，将影响建筑物的整体结构和稳定性，甚至可能导致建筑物倒塌，对人身和财产安全带来严重威胁。
那么如何正确处理地脚螺栓偏位问题呢？一旦发现地脚螺栓偏位问题，应立即停止施工并及时通知相关人员。
工程负责人应对偏位情况进行评估，并制定相应的处理方案。
处理地脚螺栓偏位问题的方法主要包括以下几种：1. 调整地脚螺栓位置如果地脚螺栓偏位较小，可以通过调整地脚螺栓的位置来纠正偏位。
调整地脚螺栓的位置需要仔细测量和计算，确保调整后的位置符合设计要求，并采取相应的加固措施。
2. 使用加长螺栓套筒如果地脚螺栓偏位较大，无法通过简单的调整来解决，可以考虑使用加长螺栓套筒。
加长螺栓套筒可以将地脚螺栓的长度延长，从而弥补偏位造成的不足。
在使用加长螺栓套筒时，需要注意加固措施和承载能力的计算，确保加长螺栓套筒能够承受建筑物的荷载。
3. 增加地脚螺栓数量在一些特殊情况下，地脚螺栓偏位较大，无法通过调整或使用加长螺栓套筒来解决。
此时可以考虑增加地脚螺栓的数量，以增强建筑物的稳定性。
增加地脚螺栓数量需要进行合理的布置和计算，确保每个地脚螺栓都能承受相应的荷载。
除了以上几种处理方法，还可以根据具体情况采取其他措施，如增加支撑、加固地基等。
处理地脚螺栓偏位问题的关键是根据实际情况选择合适的方法，并进行适当的计算和验证，确保处理效果符合设计要求。
在施工过程中，也应加强对地脚螺栓位置的监控和控制，避免出现偏位问题。
可以采用精确的测量工具和技术，对地脚螺栓位置进行实时监测，及时发现和纠正偏位情况。
钢结构地脚螺栓施工技术一、工程施工重点（一）测量与控制点测量是贯穿整个地脚螺栓安装的重中之重，把误差控制在每个闭合区间内更是测量的重中之重。
传统测量方法只会反复测量，减小误差，但若每个短柱上地脚螺栓的误差均为正向误差或者反向误差，则误差只会越来越大。
所以若把一个钢结构厂房根据伸缩缝分解为若干个部分，每个部分为一个闭合区间，每个闭合区间内的地脚螺栓安装时产生的累积误差在伸缩缝处两个短柱间的缝隙解决掉，这样能够有效地避免误差的累积，增加精准度。
（二）钢丝绳轴网定位地脚螺栓的施工都是按照轴线定位施工，所以轴线位置的准确性也是非常的重要。
为保证施工控制网的精确性，工程施工时设置测量控制网，各控制点均应为永久性的坐标桩和水平基准点桩，必要时应设置保护设施，以防破坏，利用测量控制网来控制和校正建筑物的轴线、标高等，确保施工质量是关键。
由于细钢丝绳不易扭曲、变形破损，故采用细钢丝绳贯穿轴网，定位地脚螺栓的水平位置及标高。
（三）短柱钢筋固定由于独立基础上预留短柱钢筋不固定，即使增加箍筋后也会左右摇摆，所以地脚螺栓施工完毕后进行混凝土施工时，难以保证地脚螺栓的稳定性，无法保证混凝土施工后地脚螺栓的质量，故在施工地脚螺栓前需将短柱钢筋固定，包括短柱钢筋斜拉固定以及地脚螺栓与短柱钢筋固定。
二、地脚螺栓安装预埋螺栓定位施工顺序：短柱测量放线→短柱斜撑加固→模具固定→地锚螺栓固定→测量复核→短柱地梁混凝土浇筑。
根据钢结构柱的平面布置,先从角柱或边柱开始,沿纵轴方向固定预埋螺栓。
如果为多跨度钢结构,应该以中间跨纵轴向两侧纵轴作为流水施工,以减小测量和施工误差,提高整体安装精度。
（一）定型模具的设计加工根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具木板或钢板的平面尺寸,刻出模具模板横纵轴线的十字线,然后按照模具轴线确定预埋螺栓的相对位置并钻孔。
模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合。

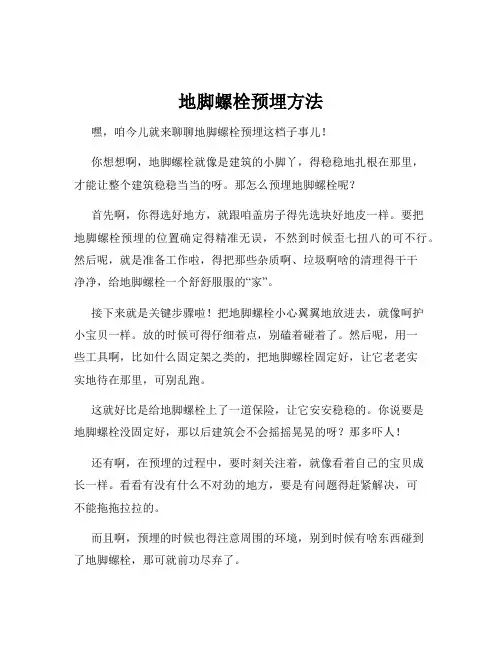

地脚螺栓预埋方法嘿，咱今儿就来聊聊地脚螺栓预埋这档子事儿！你想想啊，地脚螺栓就像是建筑的小脚丫，得稳稳地扎根在那里，才能让整个建筑稳稳当当的呀。
那怎么预埋地脚螺栓呢？首先啊，你得选好地方，就跟咱盖房子得先选块好地皮一样。
要把地脚螺栓预埋的位置确定得精准无误，不然到时候歪七扭八的可不行。
然后呢，就是准备工作啦，得把那些杂质啊、垃圾啊啥的清理得干干净净，给地脚螺栓一个舒舒服服的“家”。
接下来就是关键步骤啦！把地脚螺栓小心翼翼地放进去，就像呵护小宝贝一样。
放的时候可得仔细着点，别磕着碰着了。
然后呢，用一些工具啊，比如什么固定架之类的，把地脚螺栓固定好，让它老老实实地待在那里，可别乱跑。
这就好比是给地脚螺栓上了一道保险，让它安安稳稳的。
你说要是地脚螺栓没固定好，那以后建筑会不会摇摇晃晃的呀？那多吓人！还有啊，在预埋的过程中，要时刻关注着，就像看着自己的宝贝成长一样。
看看有没有什么不对劲的地方，要是有问题得赶紧解决，可不能拖拖拉拉的。
而且啊，预埋的时候也得注意周围的环境，别到时候有啥东西碰到了地脚螺栓，那可就前功尽弃了。
你说这地脚螺栓预埋是不是也挺有讲究的呀？就像咱做饭一样，得一步一步来，调料放得恰到好处，才能做出美味的菜肴。
这地脚螺栓预埋要是做得好，那建筑才能坚固可靠啊！咱再想想，要是地脚螺栓预埋得不好，那后果得多严重啊！建筑可能会不稳固，说不定哪天就出问题了。
那可不是开玩笑的呀！所以啊，咱可得把这个地脚螺栓预埋的工作重视起来，不能马虎大意。
你说这地脚螺栓是不是特别重要啊？它就像是建筑的根基，根基不稳，那整个建筑不就危险啦？所以啊，咱得好好对待地脚螺栓预埋这件事儿，让建筑稳稳地矗立在那里，为我们遮风挡雨。
反正啊，地脚螺栓预埋可不能小瞧，得认真对待，每一个步骤都要做好，这样才能保证建筑的质量和安全呀！你说是不是这个理儿呢？。
钢结构地脚螺栓螺栓埋置方案4.1地脚螺栓螺栓的埋设针对本工程结构形式的特点及施工内容不同，钢结构施工单位与土建施工方在满足施工总体安排的前提下，必须提前与土建施工方就所有相关工作内容进行详细的工程交接，尤其是各种与土建有关的预埋件、地脚螺栓螺栓埋置等在土建施工中需预留项目，做到以人为本、科技先行、管理严密、树立奥运重点工程的示范形象。
4.1.1地脚螺栓螺栓的埋设及第—根柱安装。
混凝土基础面上的地脚螺栓螺栓的埋设精度直接影响上部钢结构的安装精度，地脚螺栓螺栓中心位置和标高要严格控制。
4.1.2将严格遵照钢结构的安装要求和设计图纸、施工规范进行钢结构地脚螺栓螺栓的埋置工作。
钢结构是本工程的重要特色之一，为圆满完成施工任务，土建施工将与钢结构施工密切配合，在地脚螺栓的留置、施工顺序的先后搭接等方面充分沟通，并在钢筋、模板、混凝土各项施工操作中对钢结构地脚螺栓螺栓的埋设均各负其责。
4.1.3构件安装基础的检验及轴线的交接。
检查预埋件的几何尺寸、位置、标高、轴线偏移度是否有超标现象，如有偏差，应书面通知总包及甲方、监理，在超差问题解决上，须经监理、总包同意后方可进行修改。
4.1.4钢构件拼装、安装前，施工单位要与土建单位办理交接基础验收手续，统一核对钢尺，对土建单位所测的结构安装轴线进行复验。
4.2钢柱地脚螺栓安装4.2.1钢柱地脚螺栓安装是在土建施工基础阶段进行的。
4.2.2安装前检验项目：基础实际坐标（水平、纵向、横向）偏差、基础水泥保养期及强度检验报告构件偏差。
4.2.3钢柱地脚螺栓的安装步骤如下：清理基础表面，除去杂物→核对各基础标准线(水平、纵向、横向间距) →画出基础表面中心线→画出柱底脚中心线→调整柱底脚下预埋板的调整螺母到安装标高的位置并紧固→钢架预埋板安装就位在调整螺母上→用调整螺母调整刚架预埋板标高使之在同一水平标高上→刚架柱底脚就位在预埋板上→调整刚架柱标高→调整螺母焊接固定，以防灌浆时移动然后移交土建压力灌浆。
钢结构厂房地脚螺栓预埋施工方法【摘要】现在，随着社会的进步，需要建设各种厂房来满足人们日益增长的需求，而厂房大多为钢结构形式厂房，在钢结构基础施工中，地脚螺栓的埋置是钢结构厂房施工的一大关键，地脚螺栓的埋设精度将直接影响到上部钢构件安装的垂直度、方正度，特别是埋件下端悬空时，地脚螺栓的埋设精度控制难度较大。
若地脚螺栓的埋置偏差过大，则会对后期的上部结构施工造成很大的困难。
下面介绍一种固定地脚螺栓的方法。
【关键词】地脚螺栓钢结构厂房埋设精度浇筑混凝土基础施工施工过程在钢结构基础施工中，许多施工人员对怎么预埋好预埋件地脚螺栓的问题感到苦恼，地脚螺栓的埋置是钢结构厂房施工的一大关键，地脚螺栓的埋设精度将直接影响到上部钢构件安装的垂直度、方正度精度，特别是埋件下端悬空时，地脚螺栓的埋设精度控制难度较大。
若地脚螺栓的埋置偏差过大，则会对后期的上部结构施工造成很大的困难。
1 地脚螺栓的埋设方法根据与基础混凝土施工的前后关系，分为直埋和后埋。
直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。
直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。
后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。
现在厂房通常采用的是直埋地脚螺栓法。
在埋设地脚螺栓时，先根据螺栓的位置制作模具，因为考虑到螺栓多，为了好焊接固定螺栓采用角钢模具，所以采用角钢组合模板焊接，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具搭在木模板上，为了保证垂直度，基础短柱的木模板应该锯平齐。
钢结构预埋螺栓施工方案一、工程概况关于本工程上部结构为钢结构，柱子为钢柱，设计图纸要求在基础施工阶段预埋地脚螺栓，用于和上部钢柱连接。
用这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格。
地脚螺栓的埋设精度直接影响到钢柱的安装精度以至整个钢结构工程的安装精度。
地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项叙述如下：二、地脚螺栓预埋首先在厂房周边布下各轴线的外控点，便于预埋时用经纬仪进行投测控制；其次在每块固定模板上标注轴线刻画线。
预埋时架设经纬仪从纵横两个方向投测，以进行初步固定，然后用钢卷尺检查每组地脚螺栓的相对距离，经复核无误后，再进行最后的固定。
1、地脚螺栓施工工艺流程：测量放线→柱墩钢筋绑扎→柱墩模板安装→定位板安装、固定→螺栓组安装复核→螺栓焊接固定→砼浇筑、螺栓复核→成品保护2、施工方法（1）轴线、标高确定按照施工图纸要求，在柱墩预埋地脚螺栓处，需进行轴线放线定位，以确定其水平位置和标高。
在已经安装完毕的柱墩模板上口画出螺栓十字中心线的标志，作为螺栓安装的初步安装位置。
根据模板上的标记位置用钢管搭设独立的螺栓组安装支架，并固定，以确定定位钢板的标高。
（2）定位模板就位为防止浇筑混凝土时地脚螺栓移位，本工程埋设地脚螺栓时采用定位模板加强固定螺栓。
将定位板放置于钢管水平支架上，使定位板（上画垂直十字丝的模板）的十字丝与模板标志对齐，并初步固定。
检查其位置是否合适，否则再做局部调整。
（3）安装螺栓组将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸。
把标高调节一致，套入定位模板，在每根螺栓顶部再拧入一个螺母来固定模具。
（4）地脚螺栓的固定第一步固定：用短钢筋头做为基础梁的支架，立在承台垫层上，并与基础梁焊接牢固，防止基础梁移位；第二步固定：每根地脚螺栓帮焊短钢筋，做螺栓撑立在垫层上，待螺栓最终固定后，螺栓撑脚与承台网片钢筋焊接，以固定地脚螺栓，防止施工时位移。
在钢结构基础施工中，地脚螺栓的埋置是钢结构厂房施工的一大关键，地脚螺栓的埋设精度将直接影响到上部钢构件安装的垂直度、方正度精度，特别是埋件下端悬空时，地脚螺栓的埋设精度控制难度较大。
若地脚螺栓的埋置偏差过大，则会对后期的上部结构施工造成很大的困难。
下面介绍一种固定地脚螺栓的方法。
一、方法特点采用钢木混合固定架固定地脚螺栓，在基础短柱支模、绑钢筋的同时，用固定架将地脚螺栓精确地固定在设计位置，并和基础一块浇筑混凝土。
该固定架对保证工程质量和工程进度极为关键，在整个施工过程中要经受各种施工荷载的作用，确保其不变形、不移位、不下沉。
二、适用范围本法可用于大型钢结构厂房及钢骨混凝土结构施工中埋设较大直径（３０ｍｍ以上）、尤其下端悬空的地脚螺栓，操作简便，能保证地脚螺栓的安装精度要求。
三、施工工艺１．施工测量（１）根据图纸要求，对施工现场进行放线、定位。
建立４０ｍ测量控制方格网，采取正反两方向闭合测量，修正成果，以减少平面误差。
在所有建筑物的角点，必须设立横向、纵向两个控制界桩，并采取适当的加固措施，避免控制界桩在施工过程中遭破坏。
所有横向、纵向轴线均设立相对固定的定位桩，所有定位桩的顶标高尽量控制在±０．０００上１０￣２０ｃｍ，以便日后拉模线、拉尺丈量复核。
（２）沿建筑物周边每４０ｍ左右设立一个临时水准点。
同样，临时水准点设立后，亦须经过闭合测量。
２．地脚螺栓骨架加工（１）利用１２ｍｍ厚木板或竹胶合板按设计尺寸加工成型，画好螺孔位置，并将螺孔钻出，螺孔直径以比地脚螺栓直径大１ｍｍ为宜，制成样板。
这样，将准确地控制地脚螺栓相对位置，样板重复利用率高，操作性强，大大提高了制作地脚螺栓钢骨架的效率。
（２）制作支架，将样板平放其上，再把地脚螺栓用双螺母固定在样板上，将水平、垂直位置调准，用直径１２ｍｍ钢筋将地脚螺栓焊成一个整体骨架，设上下两道钢筋环箍，再校正一遍，消除误差后卸下螺母及样板，从而牢牢地控制了地脚螺栓的相对位置。
现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。 1． 地脚螺栓的埋设方法 地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。 直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。现在水泥厂通常采用的是直埋地脚螺栓法。 在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找 平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。这样，螺栓穿入模具后，不会左右摇晃。螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。具体做法见图1。 D——螺栓孔直径， d——螺栓直径，L——螺栓组的螺栓间距， h——同找平层厚度 图1 地脚螺栓模具图 在基础短柱模板支好后，要确定模板牢固。然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。将螺栓加固好之后就可以取下模具进行下组地脚螺栓的安装。地脚螺栓的固定如图2。
1——短柱基础混凝土 2——短柱主筋 3——短柱箍筋 4——地脚螺栓 地脚螺栓与短柱联结钢筋——5． 6——螺栓联结钢筋 7——钢筋
图2 地脚螺栓固定图 浇筑混凝土前，螺栓上部的螺杆及螺母须抹上固体黄油后用塑料布包裹，并用铁丝扎紧。浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压导致地脚螺栓移位。混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30 cm范围内采取人工布料。在使用振捣棒时，切勿在上述区域内振动过频。在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪、经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）复核，一旦发现偏差，立刻进行校正。 2． 地脚螺栓的偏差处理措施 在水泥厂的建设过程中，经常需要埋设大量的地脚螺栓 ，但是在施工过程中，由于设计图纸、测量、操作出现错误或误差，安装固定不牢，或者浇筑混凝土时受冲击或者振动等原因，常会使部分螺栓出现过大偏差。 地脚螺栓是连接上部结构与基础的重要部件，如果埋设偏差过大，将产生过大应力，会影响结构的正常使用和使用寿命，一旦出现过大偏差现象，应认真进行调整纠正。处理方法的选择，应根据螺栓直径大小和偏差情况等确定，同时还要考虑结构类型、施工现场条件等因素择优选用，下面介绍几种常用处理方法。 2．1 地脚螺栓平面位置偏差处理 当螺栓中心与设计中心线偏差在10mm以内，可以调整柱脚板的螺栓孔位置或搪(割)孔来调整，但要特别仔细，避免损伤底座。 当螺栓直径在36mm以内，偏差距离小于1.5d时，一般采用热弯螺 栓法处理。可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形（图3a），热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。加热温度应在700-800℃范围内，并应避免浇水冷却，以防螺栓变脆。如果螺栓直径等于或大于36mm时，也可用热弯，但需在弯曲部位加焊钢板或钢筋等锚固体，其长度不小于S弯上下两切点的距离(图4b)，并验算焊缝长度，使螺栓拉直和拉断等强。
1——螺栓 2——新浇混凝土 3——加焊钢板
地脚螺栓平面位置偏差处理3 图 且偏差距离大于＞36mm时；（b）da（）d≤36mm且偏差距离小于1.5d 1.5d时。，可采用设过渡钢框架的方法即先将螺时)当地脚螺栓偏差很大(大于1.5d栓割断，加焊槽钢框架，再在槽钢上加焊新的螺栓，槽钢焊缝均须计算。将新设置的螺栓通过槽钢或下字钢与原有埋设在基础中偏差较大的螺栓牢固焊接在一起，以传递上部结构上的水平和垂直力。框架设计应保证足够 的强度和刚度，使其成为一个可靠的整体当地脚螺栓偏差过大，无法安装上部结构，或因图纸尺寸错 误，预埋地脚螺栓位置、标高与设计图纸不符，或柱脚板加工误差过大时，需要将已埋设的地脚螺栓更换，另外埋设新螺栓。此时可用钻机取出原地脚螺栓或者 将原地脚螺栓截断，在原螺栓附近钻孔，重新在孔内装设化学螺栓。 地脚螺栓标高偏差处理2．2 个螺2～30mm，但柱脚安装仍能保证其丝扣有当地脚螺栓标高偏差为-10帽的长度时，可不做处理，或者将螺帽拧紧后将螺帽与垫板以及柱脚板焊 接，防止螺帽松动；丝扣高的，可加钢垫板进行调整。，无法满足安装要求时，可以采用接30mm如果螺栓标高偏差大于一10～ 长螺栓的方法进行处理。先将螺栓周围的混凝土凿成凹形坑，用同直径的螺栓，上下坡口焊对接，但帮条不应露出短柱4b)(图〔图4a)，或对接后再在两侧加焊帮条钢筋根帮条以内时补焊36mm2找平层表面，以便于钢柱安装。当螺栓直径在，附加帮条钢筋截面图4c)时焊3根帮条钢筋(钢筋。螺栓直径大于36mm的钢筋，焊缝长倍，亦不得用小于16 mm积应不小于原螺栓截面积的1.3 为螺栓直径〕。度一般上下各取2.5d(d倍的螺栓，加工成内丝扣，套在原有螺1或者可以采用比原螺栓直径加大栓上，也可加螺丝套或焊上套管接上新螺栓。这种接长方法比较精确，但比较费工，并且要注意新加的套管高度不能高出短柱找平层，否则会影响 钢柱的安装。 ）坡口焊对接（a 根帮条对接2） 加b（ 3加根帮条对接c（） 地脚螺栓焊接接长4 图如果螺栓高出设计标高很多，可以先将螺帽拧入后将上部螺纹截断，保留 适当高度，并将螺帽沿螺螺纹上下拧 动几遍，以保证螺纹能够通畅。所有螺栓经复核校正后，若在短时间内不进行上部结构的安装，须在螺纹 上涂上固体黄油，用塑料纸包裹并用铁丝扎紧。版权申明 本文部分内容，包括文字、图片、以及设计等在网上搜集整理。版权． 为潘宏亮个人所有This article includes some parts, including text, pictures, and design. Copyright is Pan Hongliang's personal ownership. 用户可将本文的内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本网站及相关权利人的合法权利。除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人的书面许可，并支付报 酬。Users may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.
