实验五雷电冲击电压实验一、实验目的：电气设备在电力系统运行中除承受正常运行的工频电压外，还可能受到暂时过电压及雷电过电压的袭击。
本实验通过实验装置及控制平台模拟产生相应的雷电冲击波，观察长气隙击穿放电现象以及通过控制台观察冲击波的波形。
进而了解冲击电压发生器的功能要求及技术要求，了解其工作原理、系统组成、具体结构、以及相关操作，明确冲击电压试验的有关注意事项，掌握完整的操作流程和操作技能，初步具备开展相关试验任务的能力。
二、实验项目：通过雷击冲击电压发生器产生高压冲击波击穿长气隙放电。
三、实验说明：1.冲击电压在系统中的存在形式和表现：因雷电影响会在电力系统中产生大气过电压，有2种基本形式，即直击雷过电压和感应雷过电压，它们都表现为一段作用很短的过电压脉冲。
这种过电压波一般会引起绝缘子闪络或避雷器动作，从而形成冲击截波。
如果过电压幅值很大，其波头上升很快，引发的绝缘子闪络或避雷器动作就可能发生在波头部分，将形成冲击陡波。
因系统的倒闸操作、元件动作或发生故障等原因，是系统状态改变，引发过渡过程，可能产生涌动的电压升高，形成操作冲击波。
它是一种作用时间较长的过电压波形。
2.冲击电压的特点：雷电冲击电压波是一种作用时间很短的过电压脉冲波，具有单极性，一般为负极性，如果引起放电，其产生的冲击电流很强。
冲击截波对电感线圈类设备可能造成更加严重的威胁，而冲击陡波对冲击陡波对绝缘子内绝缘子内绝缘的威胁更大。
操作冲击波的能量来自系统内部，其作用时间比雷电波长得多，持续的能量累积造成的损害可能比雷电波更为严重。

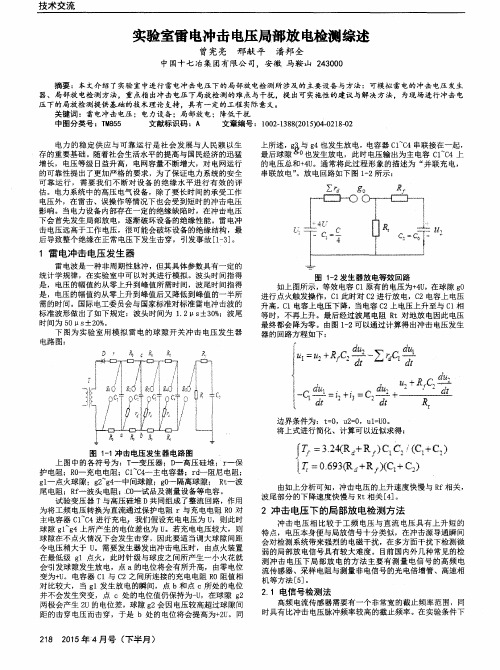

3.冲击电压的波形及其参数：大自然的雷电波或实际的操作波并不一致，但为了便于研究和工程应用，对统计结果进行优化和标准化，形成工程上应用的标准冲击波，主要包括以下4种：（1）雷电冲击电压全波参数：T1/T2=1.2/50μs 精确要求：峰值≤±3% ，T1≤±30% ， T2≤±20%（2）冲击电压截波头截波尾截波参数： Tc=2～5μs 截波过零洗漱U2/Uc=0.3±0.05 （3）冲击电压陡波参数：T1/T2=0.2/10μs T1=2～5μs 陡度25KV/ns或1000KV/μs（4）冲击电压操作波参数：Tcr/T2=250/2500μs精确要求：峰值≤±3% ，Tcr≤±30% ， T2≤±60%四、冲击电压的产生与测量1、冲击电压的产生试验所需冲击电压波由冲击电压发生器产生。
变压器雷电冲击试验波形调节方法变压器是电力系统中不可或缺的重要设备，其安全稳定运行对于电网的稳定运行和电力供应至关重要。
在电力系统中，雷电冲击是一个普遍存在的问题，它会对变压器造成严重的损坏甚至影响整个电网的供电稳定性。
对于变压器雷电冲击试验进行波形调节具有重要意义。
本文将就变压器雷电冲击试验波形调节方法进行讨论。
一、雷电冲击试验概述雷电冲击试验是对变压器的耐雷击性能进行测试的一种方法，通过模拟雷电冲击的波形和电流对变压器进行试验，以验证其在受到雷电冲击时的耐受能力。
雷电冲击试验主要包括雷电冲击电压测试和雷电冲击电流测试两种方式，其中雷电冲击电压测试是指将一定的波形电压加在变压器绕组上，测试其绝缘破坏情况。
雷电冲击电流测试是指将一定的波形电流加在变压器绕组上，测试其内部局部放电和热稳定性情况。
这些试验都需要对波形进行调节，以确保试验的真实性和准确性。
二、雷电冲击试验波形调节方法1. 波形发生器调节在进行雷电冲击试验时，首先需要对波形发生器进行调节，以产生符合要求的雷电冲击波形。
通常情况下，雷电冲击波形的前半周期是顶峰上升较快的脉冲，而后半周期是逐渐下降的过渡波形。
波形发生器需要能够产生符合这种特点的脉冲波形，同时需要能够调节脉冲的幅值、上升时间、脉冲宽度等参数。
通过对波形发生器的调节，可以得到符合试验要求的雷电冲击波形。
2. 衰减器调节在进行雷电冲击试验时，为了保护测试设备和确保试验的安全性，需要对脉冲波形进行衰减处理。
通常情况下，会通过在波形发生器输出端接入衰减器来对脉冲波形进行衰减处理。
衰减器可以通过调节电阻、电容等元件来实现对脉冲波形的衰减，从而使得试验过程更加安全可靠。
3. 绕组选择在进行雷电冲击试验时，需要选择合适的绕组位置进行试验。
不同的绕组位置受到雷电冲击的影响不同，因此需要选择对变压器影响最大的绕组位置进行试验。
还需要考虑到试验绕组的安全性，以避免试验过程中对设备造成损坏或危险。
变压器雷电冲击试验波形调节方法变压器雷电冲击试验是电力行业中非常重要的一项试验，能够评估变压器在雷电冲击下的抗扰度和耐受能力。
而在变压器雷电冲击试验中，波形的调节是至关重要的，它直接影响着试验结果的准确性和可靠性。
今天，我们就来讨论一下关于变压器雷电冲击试验波形调节的方法。
我们需要了解一下变压器雷电冲击试验中的波形特点。
雷电冲击波形可以分为前沿波、尖顶波和震荡波三部分。
前沿波是一种瞬态高压脉冲，它的上升时间非常短，具有很高的峰值电压，能够引发大量的气体放电现象。
尖顶波是前沿波的延续部分，它的峰值电压相对较低，但持续时间较长。
震荡波是由气体放电引起的高频振荡电压，具有很高的频率和较小的幅值。
这些波形特点决定了我们在进行变压器雷电冲击试验时，需要对波形进行有效的调节和处理，以便更好地模拟实际的雷电冲击环境。
我们来讨论一下变压器雷电冲击试验波形调节的方法。
在进行试验之前，我们需要首先选择合适的波形发生器和调节装置。
波形发生器可以通过调节输出电压、电流和频率等参数，来模拟不同的雷电冲击波形。
调节装置可以对波形进行实时监测和调节，以确保波形的稳定和准确性。
我们还需要注意在进行波形调节时，需要对变压器本身的特性和参数进行充分考虑。
因为不同类型和规格的变压器，在雷电冲击试验中所受到的影响和损伤程度是不同的。
波形调节和优化的过程中，需要根据具体的变压器型号和参数，来进行个性化的调节和处理，以确保试验结果的准确性和可靠性。
我们需要进行波形调节的实时监测和反馈。
在进行变压器雷电冲击试验时，波形的稳定性和准确性是非常重要的，它直接影响着试验结果的可信度。
我们需要通过实时监测装置，对波形进行持续的监测和反馈，以确保试验过程中波形的稳定和准确性。
如果发现波形出现异常或不符合要求，需要及时做出调整和处理，以保证试验过程的顺利进行和结果的准确可靠。
变压器雷电冲击试验波形调节是一个复杂而重要的过程，它需要我们充分了解雷电冲击波形特点，选择合适的波形发生器和调节装置，进行波形的调节和优化，考虑变压器本身的特性和参数，以及进行波形调节的实时监测和反馈。
雷电冲击电压发生器原理1. 概述雷电是自然界中常见的电现象，其强大的能量往往会对人类的生产生活造成严重的影响。
为了防止雷电对设备和建筑物造成损害，人们发明了各种防雷设备，其中就包括雷电冲击电压发生器。
本文将重点介绍雷电冲击电压发生器的原理以及其在防雷领域的应用。
2. 雷电冲击电压发生器的作用我们需要了解雷电冲击电压发生器在防雷领域的作用。
雷电冲击电压发生器是一种专门用于防雷的设备，其主要作用是在雷电冲击发生时把电压分配到耐雷设备上，从而避免雷击对设备造成损害。
3. 雷电冲击电压发生器的原理雷电冲击电压发生器的工作原理主要包括两个方面：波头电阻和波尾电阻。
4. 波头电阻波头电阻是指在雷电冲击发生时，电压波前的电阻，其作用是降低电压的波峰，从而减小雷电冲击对设备的影响。
波头电阻需要具备高强度、高频率响应和快速放电的特点，用于消耗雷电冲击的能量，保护被保护设备的安全。
5. 波尾电阻波尾电阻是指在雷电冲击后的电压波尾的电阻，其作用是将残余的电压波尾导向接地，以确保雷电冲击后设备的安全。
波尾电阻需要具备高功耗、高耐压、高放电容量和长寿命等特点，用于将电压波尾慢速放电，保障设备不受雷电冲击的损坏。
6. 雷电冲击电压发生器的应用雷电冲击电压发生器在工业、建筑、交通等领域都有广泛的应用。
例如在电力系统中，雷电冲击电压发生器可以保护变压器、线路等设备免受雷电冲击的影响；在建筑领域中，它可以抵御雷电对建筑物的损害；在交通领域中，它可以保护信号设备、通信设备等免受雷击的影响。
7. 结语雷电冲击电压发生器作为一种重要的防雷设备，其原理及应用对防止雷击对人类生产生活造成的损失具有重要意义。
通过了解其原理和应用，我们可以更好地了解防雷设备的工作原理，提高防雷设备的使用效果。
希望本文对读者有所帮助，多谢关注。
8. 雷电冲击电压发生器的发展趋势随着科技的不断发展，雷电冲击电压发生器的技术也在不断进步。
未来，人们对雷电冲击电压发生器提出了更高的要求，希望其在防雷领域能够有更加广泛和深远的应用。
雷电冲击实验一、实验目的：1．熟悉冲击电压发生器的结构与操作方法。
2．学会冲击电压的测量方法。
3．学会冲击电压全波、截波波形的调节方法。
4．冲击电压发生器使用效率的测量。
二、 实验内容：1． 按照接线图进行接线，并检查接线是否正确。
2． 分别改变r f 、r t ，观察雷电冲击电压全波波形的变化。
3． 学会调节雷电冲击电压截波波形 4． 测量冲击电压。
5． 测量冲击电压发生器的使用效率。
三、实验原理、实验方法及手段：1．实验方法： a) 根据产品的电压等级，确定实验电压；b) 分别改变r f 、r t ，观察雷电冲击电压全波波形的变化，即可调出标准雷电冲击电压全波（1.2±30%/50±20%）；改变r f ，雷电冲击电压截波波形的变化。
c) 分别测量出雷电冲击电压发生器的充电电压（U i ）和雷电冲击电压发生器的放电电压（U 0），即可算出雷电冲击电压发生器的使用效率η。
2．实验步骤：a) 按实验原理图进行接线，并由指导教师检查接线是否正确； b) 确定实验区域无人，方可关闭实验区大门；c) 接通冲击电压发生器实验控制台电源，同时将调压器调到初始位，准备工作结束； d)启动冲击电压发生器的高压合闸开关； %1000⨯=iU U ηe) 开始升压到实验电压使发生器的各主电容上充电，启动放电球隙开关使各主电容上的充电电压串联叠加，从而产生雷电冲击电压，同时记录这个波形； f) 分别改变r f 、r t 、c 1（级数），重复以上实验，观察雷电冲击电压全波波形的变化，即可调出标准雷电冲击电压全波；g) 改变r f ，观察雷电冲击电压全波波形的变化，即可调出标准雷电冲击电压截波； h)用电压表测量出雷电冲击电压发生器的充电电压，确定雷电冲击电压发生器的放电电压，即可算出雷电冲击电压发生器的使用效率η。
四、 实验用设备仪器及材料：本实验所用设备为：冲击电压发生器一套；G ：测量球隙一个； C X ：被试品一个；电容式分压器一台； CRO ：示波器一个。
