北京正安技术有限公司企业标准10kV线路无功补偿装置技术条件0ZA.571.0011 主题内容与适用范围本标准规定了户外10kV线路无功补偿装置的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求。
本标准适用于并联连接于频率50 Hz、额定电压10 kV的三相交流电力系统中，用来改善功率因数、调整网络电压、降低线路损耗的10kV线路无功补偿装置（以下简称：装置）。
本技术条件不涉及装在装置内的元件。
装置内所装元件应符合它们各自的技术条件和标准。
本标准作为该装置的设计、制造、检查及验收的依据。
本标准不适用于其他型式的装置。
2 引用标准GB 1408.1-1999 《固体绝缘材料工频电气强度试验方法》DL/T 604-1996 《高压并联电容器装置订货技术条件》GB 50227-1995 《并联电容器装置设计规范》GB 50060-1992 《3～110kV高压配电装置设计规范》GB 3983.2-1989 《高电压并联电容器》JB/T 7111-1993 《高压并联电容器装置》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 14808-1993 《交流高压接触器》GB 11022-1999 《高压开关设备和控制设备的共用技术要求》GB/T 16927.1- 1997 《高电压试验技术第1部分:一般试验要求》GB 4208-1993 《外壳防护等级（IP代码）》GB/T 12706-2002 《额定电压1 kV到35 kV挤包绝缘电力电缆及附件》3 名词术语本标准采用的名词术语均按照GB 2900.1、GB 2900.16及GB 2900.17标准规定。
4 产品结构与类别4.1 安装类别户外箱式结构。
4.2 装置的补偿回路数分为单投单切与双投双切.4.3 装置的投切方式分为手动投切和自动投切两种。
4.4 装置的进出线方式进出线方式为电缆进出线方式。
4.5 环境条件4.5.1 环境温度：-40℃～+60℃；4.5.2海拔高度不大于2000m ；4.5.3环境空气相对湿度：40℃时为20%～90%；4.5.4没有火灾、爆炸、化学腐蚀和剧烈震动场所，污秽等级不得超过GB/T5582中的Ⅳ级。
35KV/10KV开关站工程10kV电力滤波及无功补偿(FC)装置技术规范文件2019年11月总则1．本规范书适用于10kV电力滤波及无功补偿(FC)装置，符合国家标准GB/T14549-1993、GB/T12326-2019 、SD-325-1989等功能设计、结构、性能、安装和试验等方面的技术要求。
2．本规范书提出的是最低限度的技术要求，并未对一切技术细节做出说明，未充分引述有关标准和规范的条文，卖方提供符合本技术书和工业标准的优质产品。
3．卖方企业标准与要求执行的标准发生矛盾时，按较高标准执行。
4．本规范书作为10kV电力滤波及无功补偿(FC)装置的技术协议，经卖方和买方共同签署生效，并作为合同附件，与合同具有同样的法律效力。
5．本规范书未尽事宜，由买卖双方协商解决。
1、环境及电气参数1.1 使用环境条件：海拔高度＜1000m环境温度：+40℃~–25℃最大日温差：≤15K相对湿度：日相对湿度平均值不大于95%月相对湿度平均值不大于90%地震烈度按8级设防安装地点户内式1.2电网参数：额定电压10kV额定频率50Hz短路电流40kA（暂定）电能质量考核点（PCC点）为：10kV母线1.3负荷参数：武汉重治集团大冶分公司新建一座110kV变电站，有一台50MVA的110/35/10变压器，10kV母线两段进线，主要负荷为动力用变压器、变频调速风机、电源线路、中频炉、电渣炉等。
其中动力用变压器负荷均为100%备用（正常运行时仅有一台变压器投入），线路负荷仅考虑制氧（8000kW，一路），其余如铁烧焦、电渣炉等均不考虑。
实际负荷运行情况见下表所示，2、应达到的技术指标2.1执行标准，但不仅限于下列标准,本设备技术条件所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
国家标准GB/T14549-1993《电能质量公用电网谐波》国家标准GB/T12326-2019《电能质量电压波动和闪变》SD-325-1989《电力系统电压和无功电力技术导则》2.2谐波允许值2.2.1谐波电流值应满足指标：《电能质量公共电网谐波》GB 14549-93。
10k V线路串联补偿装置技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII物资采购技术规范10kV线路串联补偿装置技术规范书目录1技术参数响应表2项目需求部分2.1货物组件材料配置表2.2必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
2 项目需求部分2.1 单套货物组件材料配置表表2 单套货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
表4 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称：灵璧县供电公司10kV界沟108线等1条重载及低压线路加装串联无功补偿装置2.4.2 项目单位：灵璧县供电公司2.4.3 工程规模：在界沟108线安装1台串联无功补偿装置2.4.4 工程地址：2.4.5 交通、运输：公路运输2.5 使用环境条件表表5 使用环境条件表2.6 项目单位技术差异表项目单位原则上不能改动通用技术规范条款及专用技术规范固化的参数。
根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用技术规范条款有差异时，应逐项在“表6 项目单位技术差异表”中列出，并以差异表给出的参数为准。
物资采购技术规范10kV线路串联补偿装置-技术规范书目录1 技术参数响应表2 项目需求部分2.1 货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表序号名称单位标准参数值投标人保证值一串补一次参数1 装置额定工作电压kV 10 （投标人填写）2 装置最高工作电压kV 12 （投标人填写）3 装置额定工作电流 A 200 （投标人填写）4 额定穿越容量MVA 3.6 （投标人填写）5 最大穿越容量MVA 4.7 （投标人填写）6 补偿度% 119 （投标人填写）7 装置补偿容抗Ω 4 （投标人填写）8 装置补偿电压kV 0.8 （投标人填写）9 装置补偿电容量μF 796 （投标人填写）10 装置补偿容量Mvar/每相0.16 （投标人填写）11 氧化锌组能量MJ 1.5 （投标人填写）12 装置平台对地工频耐受电压kV/1min 42 （投标人填写）13 装置对地雷电冲击耐受电压kV 75 （投标人填写）14 进出线端子间的额定工作电压kV 2 （投标人填写）15 进出线端子间的最高工作电压kV 3.0 （投标人填写）16 进出线端子间的工频耐受电压kV/1min 25 （投标人填写）17 金属封闭壳体内的爬电比距mm/kV ≥20（投标人填写）18 外露一次部分的爬电比距mm/kV ≥25 （投标人填写）19 装置外形尺寸：高×宽×深mm 1500×2200×1500（投标人填写）二快速开关参数（要求合资进口产品）①产品数量装置开关数量组1（三相一体）（投标人填写）②产品的额定参数额定电压：kV 12 （投标人填写）额定电流： A 630 （投标人填写）额定短路开断电流：kA 25 （投标人填写）关合电流（峰值）kA 63 （投标人填写）③产品的额定绝缘水平断口间工频耐受电压：kV 42 （投标人填写）端子对地之间工频耐受电压：kV 42 （投标人填写）外绝缘爬电比距：mm/kV ≦25 （投标人填写）绝缘安全指数>1.4④产品的结构要求结构形式：三相一体（投标人填写）控制方式：整体控制（投标人填写）外形尺寸：高×宽×深mm 900×260×360 （投标人填写）⑤操作机构电源电压：V 176~260 （投标人填写）消耗功率：VA 150 （投标人填写）储能电源充电时间：在额定电压220V时充电时间不大于60s（投标人填写）储能电源自放电时间装置停电后2分钟之内应能保证进行一次分合闸操作；（投标人填写）无源信号接点输出：分合闸位置接点和分合闸储能状态（投标人填写）⑥分、合闸时间分闸时间：ms 3~5 （投标人填写）合闸时间：ms 8~13 （投标人填写）不同相分合闸不同步：ms ≤1 （投标人填写）反弹时间：ms ≧1 （投标人填写）三电压互感器系统标称电压kV 10设备最高电压kV 12额定电压比10000V/220V容量VA 500四电流互感器系统标称电压kV 10设备最高电压kV 12额定电流比 A 300/5容量VA 15五限流阻尼器标称电压kV 10长期通电电流 A 630,承受放电电流不小于kA/S 200六并联电阻标称电压kV 10容量≦1000W/100Ω七串补保护测控装置三段式过负荷保护（投标人填写）反时限过流保护（投标人填写）过电压保护（投标人填写）电容器差流保护（投标人填写）电容器阻抗保护（投标人填写）事件记录及故障录波（投标人填写）故障快速识别ms <3 （投标人填写）串补装置本体保护（投标人填写）氧化锌组件能量保护（投标人填写）主站监控软件架构符合IEC61970及IEC61968监控主机数值刷新周期5s注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
TBBZW-12系列户外高压无功补偿装置安装使用说明书西安整高电器开关制造有限公司X i’an ZhengGao electric switch manufacturing Co.,LTD10KV线路无功自动补偿1、简述根据全国几大供电网络的统计，我国在供电线路上损失的电力平均为总输电功率的10%，而欧美及发达国家在供电线路上的损失仅占总输电功率的3%，如果采取措施，把供电线路上的损耗降到5%，仅此一项，我国在电力传输网上的损耗每年可节约600多亿元。
所以对供电线路进行无功补偿来降低线路损耗并提高供电质量，是贯彻国家加快建设节约型社会战略部置的具体措施之一。
2、无功补偿的原理从电工学可知，供电网上传输的总功率S，包含传输的有功功率P和无功功率Q，三者的关系为：P/S=cosΦ被定义为电力网的功率因数，其物理意义是：供给线路的有功功率P占线路视在功率S的百分数。
在电力网上输送电力时，希望功率因数越高越好，也就是供电网传输极大的有功功率，极小的无功功率。
因此，在线路上，把具有容性功率负荷的装置并接在电网感性功率负荷处，这样，感性负荷所需要的无功功率由容性负荷输出的无功功率来补偿，而无须由电源来提供，确保整个电力传输网的功率因数较高，目前国内外广泛采用并联电容器作为无功补偿装置。
3、无功补偿提高功率因数的意义：当前我国城乡供电网中，10KV线路为主干线，尤其是农村配电网，供电半径大、负荷季节性强、用电时间集中，所以功率因数非常低，有的地区的功率因数低于0.6，整个供电网长期处在无功不足的状态下运行，造成线路损耗极大，电压质量极差，故对10KV供电网加装无功补偿提高功率因数已迫在眉睫。
3.1 无功补偿提高功率因数可极大地减少线路的损失当线路通过电流I时，供电线路上的有功损耗为ΔP=3I2R=3R(P2+Q2)/U2=3R(P/Ucos Φ)2=3RP2/U2cos2Φ所以线路有功损失ΔP与cos2Φ成反比，cos2Φ超高，ΔP越小。

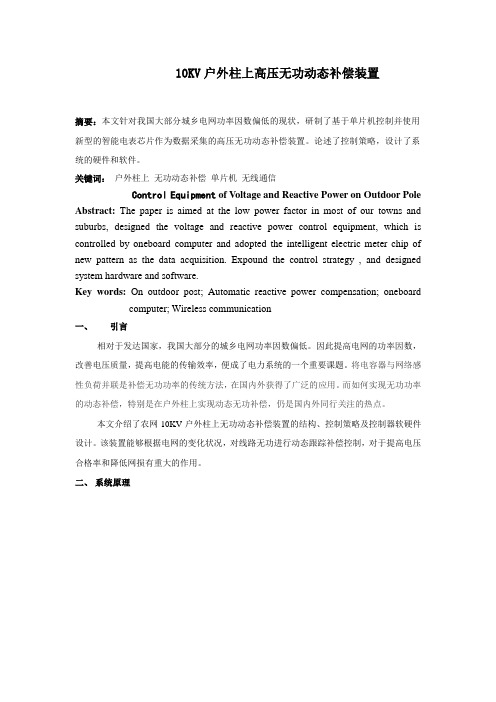

10KV户外柱上高压无功动态补偿装置摘要：本文针对我国大部分城乡电网功率因数偏低的现状，研制了基于单片机控制并使用新型的智能电表芯片作为数据采集的高压无功动态补偿装置。
论述了控制策略，设计了系统的硬件和软件。
关键词：户外柱上无功动态补偿单片机无线通信Control Equipment of Voltage and Reactive Power on Outdoor Pole Abstract:The paper is aimed at the low power factor in most of our towns and suburbs, designed the voltage and reactive power control equipment, which is controlled by oneboard computer and adopted the intelligent electric meter chip of new pattern as the data acquisition. Expound the control strategy , and designed system hardware and software.Key words:On outdoor post; Automatic reactive power compensation; oneboard computer; Wireless communication一、引言相对于发达国家，我国大部分的城乡电网功率因数偏低。
因此提高电网的功率因数，改善电压质量，提高电能的传输效率，便成了电力系统的一个重要课题。
将电容器与网络感性负荷并联是补偿无功功率的传统方法，在国内外获得了广泛的应用。
而如何实现无功功率的动态补偿，特别是在户外柱上实现动态无功补偿，仍是国内外同行关注的热点。
本文介绍了农网10KV户外柱上无功动态补偿装置的结构、控制策略及控制器软硬件设计。
安宁市裕青鑫峰投资开发有限责任公司 110kV裕青鑫峰总降工程10kV无功自动补偿装置招标技术规范书安宁市裕青鑫峰投资开发有限责任公司云南电力设计咨询研究院2011年01月货物需求一览表目录1、总则 (1)2、工程概况、规范和标准 (1)3、技术要求 (2)4、技术资料的交付 (8)5、质量保证及售后服务 (9)1、总则1.1 本技术条件书提出了对无功自动补偿装置(以下简称装置)的功能设计、结构性能、安装等方面的技术要求。
1.2 本技术条件提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。
供方应提供符合本技术条件和有关工业标准要求的装置。
1.3 如果供方没有以书面形式对本技术条件书提出异议，则意味着供方提供的装置完全符合本技术条件书的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术条件书的意见和同条件书的差异”为标题的专门章节加以详细描述。
1.4 本技术条件书所使用的标准如与供方执行的标准发生矛盾时，按较高标准执行。
1.5 合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用中文和国际单位制(SI)。
1.6 本技术条件书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2、工程概况、规范和标准2.1 使用条件☉安装地点：变电站户内☉环境温度：-25℃～+55℃，24小时内平均温度不超过+35℃☉相对湿度：不超过90%☉海拔高度：2000m☉大气压力：80～110kPa☉抗震能力：8级地震烈度☉污秽等级：Ⅳ级2.2规范和标准本技术条件中涉及的所有规范、标准或材料规格( 包括一切有效的补充或附录)均应为最新版本，即以需方发出本装置订单之日作为采用最新版本的截止日期。
若发现本技术条件与参照的文献之间有不一致之处，供方应向需方指明。
如供方使用本技术条件以外的规范和标准，应征得需方的同意。
2.2.1 引用的规范和标准☉ DL/T604-1996《高压并联电容器装置订货技术条件》☉ DL/T672-1999《变电所电压无功调节控制装置订货技术条件》☉ GB 3983.2-1989《高电压并联电容器》☉ JB 3336-83《电站设备自动化装置通用技术条件》☉ GB 1207-1997《电压互感器》☉ SD 325-89《电力系统电压和无功电力技术导则》☉ GB11032-2000《交流无间隙金属氧化物避雷器》☉ DL462-1992 《高压并联电容器用串联电抗器订货技术条件》☉ GB50227-1995《并联电容器装置设计规范》☉其它有关规程和标准3、技术要求3.1功能概述装置调节控制的原则是：保证供电电压在允许变动（整定值）范围内的前提下，充分调节控制装置的无功补偿功能；在保证电压合格和无功补偿效果不变的情况下，有效的减少主变分接头的调节次数和电容器的投切次数，实现电网无功功率就地平衡，降低电网损耗，提高电压合格率。
柱上式高压无功补偿装置
该产品广泛适用于10kV至35kV配电线路中，可通过对电容器的自动投切，实现对线路电压和无功的综合控制，能有效的提高线路的功率因数、降低线路损耗、改善供电线路的...
原理与构成
柱上式高压无功补偿装置的工作原理是：
当闭合跌落式断路器后，装置的高压电源被接通，控制电源变压器向高压无功补偿自动控制器和断路器提供交流220V电源，装置通过采集10KV线路上的电压和电流信号以及电容器电流信号，运用设定的控制方式自动控制电容器的投切。
该装置采用集成式一体化设计，主要器件有高速真空开关、高压并联电容器、控制电源变压器、电压传感器、电流传感器、电容型氧化锌避雷器、控制器、配电型避雷器和跌落式断路器组成。
产品功能
*具有自动、手动两种操作方式。
*可实现过零投切，大大降低过电压和涌流。
TBBZ-12型高压无功自动补偿装置安装使用说明书**************有限公司目录一．装置概述 (1)二．装置特点 (1)三．执行标准 (1)四．装置功能 (2)4.1 补偿功能 (2)4.2 集中和就地控制功能 (2)4.3 保护功能 (2)4.4 通讯功能 (2)五．技术指标 (2)5.1 环境条件 (2)5.2 技术参数 (2)5.3 装置控制方式 (3)六．主要部件介绍： (3)七．安装调试与维护 (4)7.1 安装 (4)7.2 调试 (4)7.3 维护 (4)八．产品尺寸图 (5)8.1产品外形安装尺寸图： (5)8.2．电流互感器安装示意图： (5)九．建议安装示意图： (6)9.1 单杆安装示意图 (6)9.2 双杆安装示意图 (7)TBBZ-12型高压无功自动补偿装置主要用于10kV配电线路中，自动跟踪线路无功负荷需求情况，以无功功率、线路电压、功率因数等综合判据为控制依据，从补偿点就近向线路两侧输送容性无功，改善10kV配电网无功潮流分布，达到降低线路损耗、提高供电质量、增加线路输电能力的目的，既可弥补变电站无功补偿不能对配电网起到节能降损作用的缺点，又可弥补低压无功补偿因安装地点分散带来的工程投资大，运行维护工作量大的缺点，是投资最经济、回报率很高的电力节能设备。
TBBZ-12型高压无功自动补偿装置已成功在环境潮湿、沿海地带、北方高寒地区、西部温差大地区、高海拔地区应用，同时取得大量成功的运行经验，得到了所有客户的一致好评。
整套装置由电流采样传感器、电容器专用真空投切开关、全膜高压并联电容器、电压互感器、保护用电流互感器、智能无功补偿控制器、氧化锌避雷器、跌落式熔断器等部分组成。
二．装置特点●提供五种控制方式，用户可针对自己的电网状况，选用最合适的控制方式。
●可通过现场无线掌上电脑、GPRS通讯等方式实现近程控制、远程控制，完成抄读数据、参数设置、运行检测等功能。
●单元化设计，单件元件体积小，重量轻，便于搬运，方便运输。
10kV线路柱上式无功自动补偿装置技术规范书1、执行标准装置制造、性能、试验符合国家标准有关要求，并符合中华人民共和国电力行业有关标准和规定。
GB 14285-93 《继电保护和安全自动装置技术规程》GB 50150-91 《电气设备安装工程电气设备交接试验标准》DL/T 604-1996 《高压并联电容器装置订货技术条件》GB 50227-1995 《并联电容器装置设计规范》GB 3983.2-1989 《高电压并联电容器》JB 3336-83 《电站设备自动化装置通用技术条件》GB 1207-1997 《电压互感器》GB 1208-1997 《电流互感器》GB 11032-2000 《交流间隙金属氧化锌避雷器》SD 325-89 《电力系统电压和无功电力技术导则》GB 11025-89 《并联电容器用内熔丝各内部过压力隔离器》DL 442-91 《高压并联电容器单台保护用熔断器订货技术条件》GB 5583 《互感器局部放电测量》GB 11024-89 《高电压并联电容器耐久试验》ZBK 4800 《并联电容器电气试验规范》SD 205-87 《高压并联电容器技术条件》2、使用条件2.1 环境条件1)安装地点：10kV户外线路2)海拔高度：≦1000m3)最大风速：35m/s（离地面10m高处，10分钟最大平均值）4)相对湿度：日平均不大于95%，月平均98%（在25℃时）5)环境温度：-25℃～+45℃（允许－35℃储运）6)日照强度（风速0.5m/s）:0.1w/cm27)污秽等级：III级，泄漏比距>2.5cm/kv8)地震烈度：8度9)水平加速度：0.3g,垂直加速度：0.15g。
水平加速度同时作用并考虑连接导线张力振荡的影响。
10)正弦波持续时间：5周波11)安全系数： 1.672.1 系统条件1)系统额定电压：10kV2)电容器额定电压：11/3kV3)接线方式：单星形4)接线方式：中性点不接地3、成套装置配置每套装置包括：电力电容器、电源电压互感器、自动控制器、氧化锌避雷器、跌落式熔断器、电流互感器、支柱绝缘子、箱体、支架、连接母线、接地母线和必要的安装附件等。
每只电容器间有足够的自然通风条件。
电容器间距大于10cm，排间间距大于15cm。
即使在最恶劣的运行环境下，冷却空气温度不超过45℃。
电容器外置，安装支架预留电容器扩容的位置。
4、成套装置技术要求1)电容器套管与母线的软连接为TJ-25铜绞线或铜编织线，绞线与铝母线的连接用铜铝过渡板。
2)箱体内部裸露带电部分均加装绝缘防护。
3)箱体采用304不锈钢厚度为2mm，补偿装置所有铁构件、螺栓等紧固件均采用热镀锌喷漆。
锁具采用不锈钢锁具。
4)电容器组采用单星形接线、不等容配置。
5)线路用电流互感器采用开启式电流互感器，方便安装、维护。
6)每套装置均为双控模式（控制两组电容器）。
5、一次主要元件技术要求5.1电容器1)额定电压：11/3kV2)额定容量：100kvar/200kvar/400kvar/500kvar/600kvar/1000kvar3)稳态过电流： 1.35倍额定电流4)额定频率：50Hz5)相数：三相6)雷电冲击耐受电压：75kV7)一分钟工频耐压：42kV8)电容器内部电容器单元为全膜介质结构。
9)电容器套管泄漏距离≥300mm，套管接线端对外壳的最小电气距离≥150mm.10)电容器为立放，以硅橡胶绝缘套管引出，引用端子为铜质材料。
11)电容器组设专用自带放电电阻，电容器内每一小电容元件均配有内熔丝。
它的稳定过电压允许值与电容器组一致。
其容量能满足在最大放电时的热稳定要求。
12)三相电容器中任何两线端子之间测得的最大与最小电容器比值不大于1.02，每相中各串段的电容量与平均值间的偏差不大于1%。
13)电容器在工频交流额定电压下，20℃时介质损耗角正切值小于0.02%（包括内熔丝损耗在内）14)电容器在额定电压、容量和频率下连续运行时，箱壳内的温度不超过65℃。
厂家通过试验确保内部单元电容器的浸渍剂温度不超过85℃。
15)电容器无渗漏油现象。
16)电容器在1.1倍的额定电压下长期运行。
17)电容器在1.3倍的额定电流下长期运行。
18)电容器采用锡容或桂容产品。
5.2电源电压互感器1)型号：JDZJ-102)规格：10KV/220V/100V3)额定一次电压：10kV4)额定二次电压：220V/100V5)输出功率：1000V A6)雷电冲击耐受电压：75kV7)一分钟工频耐压：42kV8)短路承受能力：在额定电压下，能承受二次短路电流1S时间内所产生的热和机械力的作用而无损伤。
5.3真空接触器1)型号：CKG4-400/12-D2)额定电压：12kV3)额定电流：400A4)额定频率：50Hz5)一分钟工频耐压：42kV6)雷电冲击耐受电压：75kV7)机械寿命：大于30万次8)机械寿命：不少于300000次9)触头开距： 6.5±0.510)超行程： 1.5±0.511)合闸时间：≤200mS12)分闸时间：≤160Ms13)分合闸不同期：≤2Ms14)主回路电阻：≤120Ω5.4避雷器1)型号：HY5WR－17/452)系统额定电压：10kV3)额定电压：17kV4)持续运行电压：13.6kV5)4/10us冲击电流：65kA5.5电流互感器1)型号：LMZK-102)额定电压：10KV3)额定频率：50HZ4)额定二次电流：5A5)额定短时热电流：40kA，1s6)额定连续热电流：100%In7)工频耐压：3kV,1min8)安装方式：开合式5.6箱体1)材料：304不锈钢2)表面工艺：拉丝处理3)通风处理：自然风冷5.7跌落式熔断器1)型号：RW11-12/100－6.32)额定电压：12KV3)额定电流：100A4)额定频率：50Hz5)额定开断电流：6.3KA6)额定机械稳定性次数：500次7)额定绝缘水平：工频耐压端口49KV，对地42KV5.8串联电抗器（900kvar以上的电容装置配置电抗器）1)型式：自冷，户外型2)系统额定电压：10KV3)额定频率：50HZ4)额定电抗率：6%，电抗器根据电容器容量进行分组，保证电抗率不变。
5)对于单相电抗器组成的三相电抗器组，每组电抗值不超过三相平均值的±2％6)K≥4.5%电抗器的电抗值的容许偏差为0～＋5％；K≤1％的电抗器的电抗值的容许偏差为0～＋10％7)对于油浸铁芯电抗器,在1.8倍额定电流下的电抗值与额定值之差不超过-5％6、二次控制技术要求4.1电压无功综合控制器1)型号VICMT-10K（Ⅲ）2)尺寸：155 mm×110 mm×60mm（长×宽×高）3)工作电源：AC220V±30%4)运行环境：运行温度：-15℃~ +60℃相对湿度：≤95%海拔高度：≤2000m5)输入回路：输入路数：U：AB线电压，I：C相电流PT输入：0～120V(PT变比100)CT输入：0～5A综合误差：<0.5%6)输出回路：输出路数1~2组：电容器合闸、分闸输出继电器容量：AC250V，7A继电器脉冲保持：2S7)开入量2路开入用于检测电容器的投切状态8)测量精度：电压、电流：±0.5％；无功功率：小于等于3％；功率因素：小于等于3％。
9)技术特点：(1)根据无功缺额和电压判断电容器自动投切。
(2)采用模糊12区控制算法，有效避免了投切振荡现象。
(3)采用24位交流采样技术，测量精度高，控制准确。
(4)采用32位低功耗高速处理器技术，响应速度快，保护准确可靠。
(5)具有过压、欠压、短路、过流、不平衡电流与谐波保护功能。
(6)保护功能可以根据需要投/退。
(7)电磁兼容达到3000V，抗干扰能力强。
(8)运行环境适应性强：温度-20℃~ +60℃(9)具有标准的RS485通讯接口，可以通过掌上电脑进行无线监控与遥控操作。
(10)无线通讯距离可达300米（无障碍物）(11)可以实现等容和不等容投切方式。
10)控制功能：当控制器处于自动运行状态时，有以下几种投切方式：①按照电压和无功缺额的多少投切电容器。
当前电压值合格，即电压在电压上限与电压下限之间，当无功缺额大于投入门限，而且有可投电容，在设定的延时时间内，如果运行状态没有发生改变，控制器将把电容器投入。
相反，当无功缺额小于切除门限，而且有电容在投，在设定的延时内，如果运行状态没有发生改变，控制器将把电容器切除。
当电压超过过压值或低于欠压值时，经过相应的延时时间后，电压仍处于过压或欠压状态，控制器会切除在投电容并闭锁；电压在上限与过压值之间，此时只要切除在投电容器，不允许电容投入；在电压电压下限与大于欠压值之时为保证线路电压，控制器会强行将电容器投入，不允许切除。
②按照电压投切电容。
控制器仅以电压为判据对电容器进行投切：当线路电压在电压下限与与欠压值之间时，若有可投电容，控制器会将电容器投入一级；而当线路电压在电压上限与过压值之间时，则切除一级在投电容器。
③按照无功投切电容。
控制器仅以无功缺额为判据对电容器进行投切：当线路电压在过压值与欠压值之间时，控制器完全按无功缺额进行投切容。
而当线路电压高于过压值或低于欠压值时，电压保护动作，将所有在投电容切除。
11)保护功能：a)过压保护当线路电压超过过压值时，如果有电容在投，则经过过压延时之后，电容器被跳开，同时装置过压闭锁；如没有在投电容，则直接过压闭锁，当电压正常之后，闭锁自动解除。
b)欠压保护当线路电压低于欠压值时，如果有电容在投，则经过欠压延时之后，电容器被跳开，同时装置欠压闭锁；如没有在投电容，则直接欠压闭锁，当电压正常之后，闭锁自动解除。
c)短路保护可通过设置短路保护压板来开启或关闭该保护。
当压板投入后，如果三相电容电流任一相超过保护定值，则经过短路保护延时后，电容器被跳开，同时装置短路闭锁，该闭锁需用手动解除，装置断电后闭锁信息被存储。
d)过流保护可通过设置过流保护压板来开启或关闭该保护。
当压板投入后，如果三相电容电流任一相超过保护定值，则经过过流保护延时后，电容器被跳开，同时装置过流闭锁，该闭锁需用手动解除，装置断电后闭锁信息被存储。
e)不平衡保护可通过设置不平衡保护压板来开启或关闭该保护。
当压板投入后，如果有在投电容，当三相电容电流的不平衡度超过保护定值时，则经过不平衡保护延时后，电容器被跳开，同时装置不平衡闭锁，该闭锁需用手动解除，装置断电后闭锁信息被存储。
f)谐波保护可通过设置谐波保护压板来开启或关闭该保护。
当压板投入后，如果有在投电容，当谐波含量超过保护定值时，则经过谐波保护延时后，电容器被跳开，同时装置谐波闭锁，该闭锁需用手动解除，装置断电后闭锁信息被存储。
