MSVC动态无功补偿装置技术规范

格式：pdf
大小：66.41 KB
文档页数：11

下载文档原格式

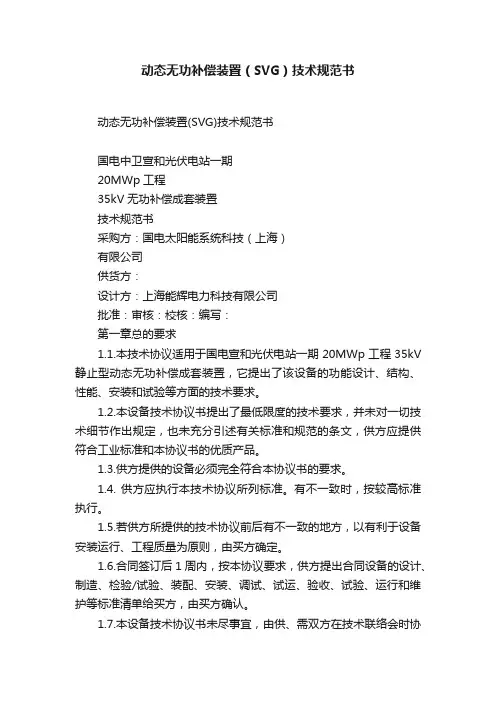

动态无功补偿装置（SVG）技术规范书

动态无功补偿装置（SVG）技术规范书动态无功补偿装置(SVG)技术规范书国电中卫宣和光伏电站一期20MWp工程35kV无功补偿成套装置技术规范书采购方：国电太阳能系统科技（上海）有限公司供货方：设计方：上海能辉电力科技有限公司批准：审核：校核：编写：第一章总的要求1.1.本技术协议适用于国电宣和光伏电站一期20MWp工程35kV 静止型动态无功补偿成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2.本设备技术协议书提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本协议书的优质产品。

1.3.供方提供的设备必须完全符合本协议书的要求。

1.4. 供方应执行本技术协议所列标准。

有不一致时，按较高标准执行。

1.5.若供方所提供的技术协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由买方确定。

1.6.合同签订后1周内，按本协议要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。

1.7.本设备技术协议书未尽事宜，由供、需双方在技术联络会时协商确定。

1.8.供方保证提供的产品符合安全、健康、环保标准的要求。

供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。

买方有权参加分包、外购设备的采购和技术谈判，供方和买方协商，最终买方确定分包厂家，但技术上由供方负责归口协调。

1.9.在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，供方在设计上给予修改。

具体项目由买卖双方共同商定。

1.10. 本设备技术协议书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

第二章工程概况本工程拟建在宁夏回族自治区中卫市宣和镇境内。

中卫市地处黄河前套之首，位于宁夏回族自治区中西部，宁、甘、蒙三省区交汇处，东与吴忠市接壤，南与固原市及甘肃省靖远县相连，西与甘肃省景泰县交界，北与内蒙阿拉善左旗毗邻，地跨36°09′N～37°43′N 、104°17′E～106°10′E，东、西长约130km，南、北宽约180km。

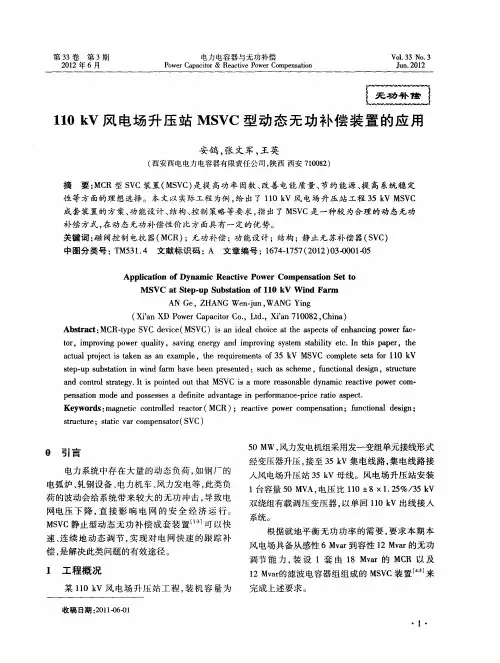

110kV风电场升压站MSVC型动态无功补偿装置的应用

ＡｅＺＮｎｊｎＷＡＧＹｎＮＧ，ＨＡＧＷｅ．，Ｎｉｇｕ（ｉｎＸｏｅａａｉｒｏ，ｔ．ｉｎ７０８，ｈｎ）Ｘ ’ ＤＰｗｒＣｐｃｏ．Ｌｄ，Ｘ’ １０２ＣｉａａｔＣａＡｓａｔＭＣ－ｐＶｅｉｅＭＳＣｓｎｉｅｌｈｉｅａｔｅａｐｃｓｆｎａｃｇｐｗｒａ・ｂｔｃ：ＲｔｅＳＣｄｖ（Ｖ）ｉａｄａｃｏｔｈｓｅｔｏｈｎｉｏｅｃｒｙｃｃｅｎｆ
系统短路电流：０ｋ系统额定频率：０Ｈ；４Ａ；５ｚ系统
中性点接地方式：接接地；直主变电压变比：１１０±
８×１２％／Ｖ。．５３５ｋ
Ｔ蒌— — Ａ — 一攀 —
Ｉ一一一一一ｒ
２２主变低压侧概况．
系统电压：５ｋ系统最高电压：０５ｋ３Ｖ；４．Ｖ；３Ｖ系统短路电流：１５ｋ系统中性点接地方５ｋ３．Ａ；
２４ＭＳ．ＶＣ装置概况
ＭＶＳＣ的控制部分由直流励磁调节单元柜、就地控制器、主控制器以及监控上位机组成＿６引。图３为３Ｖ动态无功补偿装置户外部分现场图５ｋ片。ＭＶＳＣ控制数据流图如图４所示。
成套装置的方案、能设计、功结构、控制策略等要求，出了ＭＳＣ是一种较为合理的动态无功指Ｖ
补偿方式，在动态无功补偿性价比方面具有一定的优势。

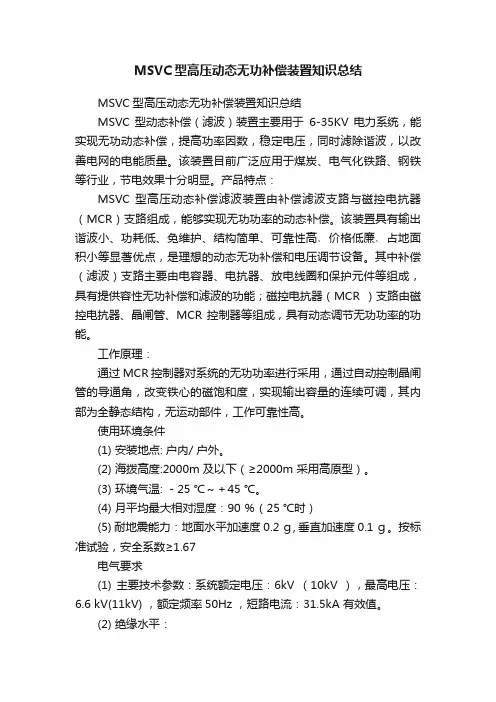

MSVC型高压动态无功补偿装置知识总结

MSVC型高压动态无功补偿装置知识总结MSVC型高压动态无功补偿装置知识总结MSVC 型动态补偿（滤波）装置主要用于6-35KV 电力系统，能实现无功动态补偿，提高功率因数，稳定电压，同时滤除谐波，以改善电网的电能质量。

该装置目前广泛应用于煤炭、电气化铁路、钢铁等行业，节电效果十分明显。

产品特点：MSVC 型高压动态补偿滤波装置由补偿滤波支路与磁控电抗器（MCR）支路组成，能够实现无功功率的动态补偿。

该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高﹑价格低廉﹑占地面积小等显著优点，是理想的动态无功补偿和电压调节设备。

其中补偿（滤波）支路主要由电容器、电抗器、放电线圈和保护元件等组成，具有提供容性无功补偿和滤波的功能；磁控电抗器（MCR ）支路由磁控电抗器、晶闸管、MCR 控制器等组成，具有动态调节无功功率的功能。

工作原理：通过MCR 控制器对系统的无功功率进行采用，通过自动控制晶闸管的导通角，改变铁心的磁饱和度，实现输出容量的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。

使用环境条件(1) 安装地点: 户内/ 户外。

(2) 海拨高度:2000m 及以下（≥2000m 采用高原型）。

(3) 环境气温: －25 ℃～＋45 ℃。

(4) 月平均最大相对湿度：90 ％（25 ℃时）(5) 耐地震能力：地面水平加速度0.2 ｇ, 垂直加速度0.1 ｇ。

按标准试验，安全系数≥1.67电气要求(1) 主要技术参数：系统额定电压：6kV （10kV ），最高电压：6.6 kV(11kV) ，额定频率50Hz ，短路电流：31.5kA 有效值。

(2) 绝缘水平：①高压端绝缘耐压全波冲击耐压（1.2/50μs ）：60 kV （峰值）工频lmin 耐压：32 kV （有效值）②二次绕组之间及绕组对地的工频耐压（lmin ）：3 kV （有效值）(3) 外绝缘相对地最小有效爬电距离：瓷绝缘≥216mm 合成绝缘≥240mm主要特点：1 、磁控电抗器不需要外接直流励磁电源，完全由电抗器的内部绕组来实现自动控制2 、通过控制可控硅的控制角进行自动控制，可实现连续可调，并且从最小容量到最大容量的过渡时间很短因此可以真正实现柔性补偿。

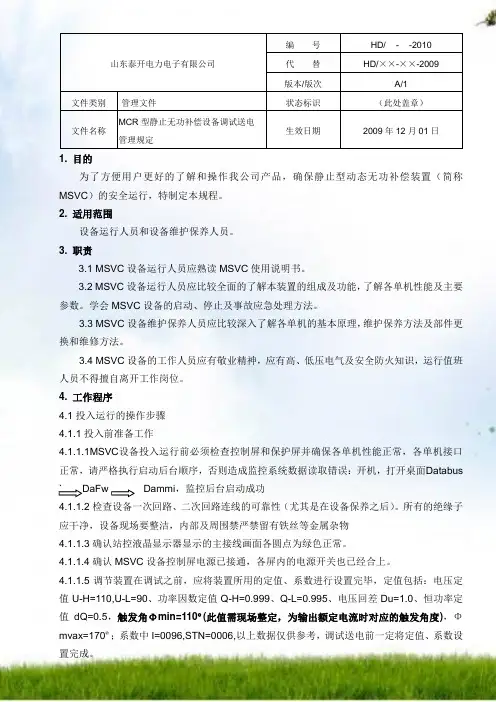

MCR培训资料,动态无功补偿

山东泰开电力电子有限公司编号HD/××-××-2010 代替HD/××-××-2009 版本/版次A/1文件类别管理文件状态标识（此处盖章）文件名称MCR型静止无功补偿设备调试送电管理规定生效日期2009年12月01日1. 目的为了方便用户更好的了解和操作我公司产品，确保静止型动态无功补偿装置（简称MSVC）的安全运行，特制定本规程。

2. 适用范围设备运行人员和设备维护保养人员。

3. 职责3.1 MSVC设备运行人员应熟读MSVC使用说明书。

3.2 MSVC设备运行人员应比较全面的了解本装置的组成及功能，了解各单机性能及主要参数。

学会MSVC设备的启动、停止及事故应急处理方法。

3.3 MSVC设备维护保养人员应比较深入了解各单机的基本原理，维护保养方法及部件更换和维修方法。

3.4 MSVC设备的工作人员应有敬业精神，应有高、低压电气及安全防火知识，运行值班人员不得擅自离开工作岗位。

4. 工作程序4.1投入运行的操作步骤4.1.1投入前准备工作4.1.1.1MSVC设备投入运行前必须检查控制屏和保护屏并确保各单机性能正常，各单机接口正常，请严格执行启动后台顺序，否则造成监控系统数据读取错误：开机，打开桌面Databus ` DaFw Dammi，监控后台启动成功4.1.1.2检查设备一次回路、二次回路连线的可靠性（尤其是在设备保养之后）。

所有的绝缘子应干净，设备现场要整洁，内部及周围禁严禁留有铁丝等金属杂物4.1.1.3确认站控液晶显示器显示的主接线画面各圆点为绿色正常。

4.1.1.4确认MSVC设备控制屏电源已接通，各屏内的电源开关也已经合上。

4.1.1.5调节装置在调试之前，应将装置所用的定值、系数进行设置完毕，定值包括：电压定值U-H=110,U-L=90、功率因数定值Q-H=0.999、Q-L=0.995、电压回差Du=1.0、恒功率定值dQ=0.5，触发角Φmin=110º(此值需现场整定，为输出额定电流时对应的触发角度)，Φmvax=170º；系数中I=0096,STN=0006,以上数据仅供参考，调试送电前一定将定值、系数设置完成。

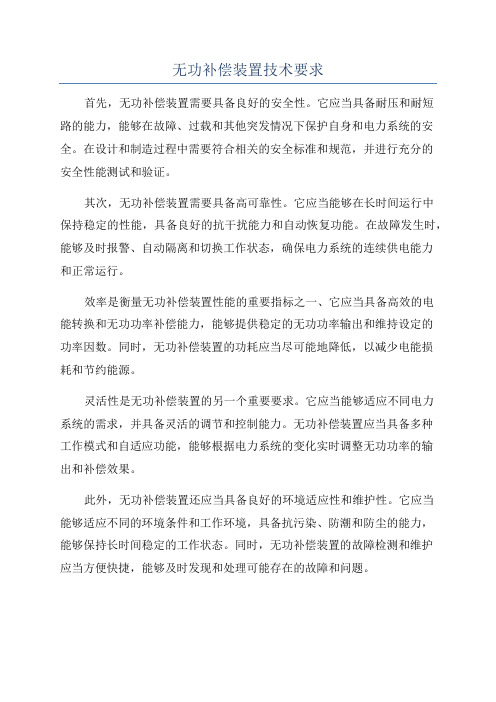

无功补偿装置技术要求

无功补偿装置技术要求首先，无功补偿装置需要具备良好的安全性。

它应当具备耐压和耐短路的能力，能够在故障、过载和其他突发情况下保护自身和电力系统的安全。

在设计和制造过程中需要符合相关的安全标准和规范，并进行充分的安全性能测试和验证。

其次，无功补偿装置需要具备高可靠性。

它应当能够在长时间运行中保持稳定的性能，具备良好的抗干扰能力和自动恢复功能。

在故障发生时，能够及时报警、自动隔离和切换工作状态，确保电力系统的连续供电能力和正常运行。

效率是衡量无功补偿装置性能的重要指标之一、它应当具备高效的电能转换和无功功率补偿能力，能够提供稳定的无功功率输出和维持设定的功率因数。

同时，无功补偿装置的功耗应当尽可能地降低，以减少电能损耗和节约能源。

灵活性是无功补偿装置的另一个重要要求。

它应当能够适应不同电力系统的需求，并具备灵活的调节和控制能力。

无功补偿装置应当具备多种工作模式和自适应功能，能够根据电力系统的变化实时调整无功功率的输出和补偿效果。

此外，无功补偿装置还应当具备良好的环境适应性和维护性。

它应当能够适应不同的环境条件和工作环境，具备抗污染、防潮和防尘的能力，能够保持长时间稳定的工作状态。

同时，无功补偿装置的故障检测和维护应当方便快捷，能够及时发现和处理可能存在的故障和问题。

在技术要求方面，无功补偿装置需要具备高性能的控制器和执行器，能够实现快速、准确的响应和控制。

它应当能够实现智能化和自动化的无功功率调节和控制，并具备与其他电力设备和系统的通信和协调能力。

综上所述，无功补偿装置的技术要求主要包括安全性、可靠性、效率、灵活性、环境适应性、维护性和控制性能等方面。

这些技术要求的满足将有助于提高电力系统的稳定性和可靠性，提高能源利用效率，促进电力系统的可持续发展。

磁控式动态无功补偿装置技术原理、优势及适用行业

磁控式动态无功补偿装置技术原理、优势及适用行业摘要无功补偿有多种形式，基于MCR的动态无功补偿是其中较为先进的一类，磁控电抗器（MCR）利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。

该系统装置具有较高的安全性，运行稳定可靠。

与其他类型的无功补偿装置对比。

此类补偿装置与其它类型的无功补偿装置的区别主要在于磁控电抗器（MCR），因此，该文重点讲述了MCR的基本原理和技术优势，与它类型的无功补偿装置做了技术比较，预测了MSVC技术的发展前景。

关键词：MCR；直流励磁；可控硅；无功功率引言目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。

开关（断路器）投切电容器的调节方式是离散的，不能取得理想的补偿效果。

开关投切电容器所造成的涌流和过电压对系统和设备本身都十分有害。

20世纪80年代以来，基于相控电抗器（TCR）的静止型动态无功补偿器（SVC）在电力系统中投入实际运行。

但由于其投资昂贵，难以推广。

20世纪末，因具有价格便宜、维护方便等优点，基于磁阀式可控电抗器（MCR）的SVC，相继在一些国家电网投入运行，并展示了它的优越性。

磁控电抗器（MCR）型SVC（简称MSVC）装置利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。

一、MSVC装置的基本结构：MSVC装置由补偿（滤波）支路和磁控电抗器（MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功功率）实现无功的柔性补偿。

因与其它各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。

图1动态无功补偿装置（MSVC）一次系统图二、磁控电抗器（MCR）2.1基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁芯，改变铁芯磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。

35kV SVG型动态无功补偿装置技术规范(容量大于12MVar)-01版

第二章基本型式和技术要求 ............................................. 16 2.1 总则........................................................... 16 2.2 无功补偿装置型式............................................... 16 2.3 额定补偿容量................................................... 16
ቤተ መጻሕፍቲ ባይዱ
2.4 应用标准....................................................... 17 2.5 设备运行条件................................................... 18 2.6 技术性能要求................................................... 20 2.7 备品备件、专用工具和仪器仪表供货表............................. 23 2.8 外购件清单..................................................... 24 2.9 技术偏差表..................................................... 24 第三章专用技术规范 ................................................... 25 3.1 设备要求....................................................... 25 3.2 试验........................................................... 34 第四章附图、附表 .................................................... 37 附图 1：330KV 升压站电气主接线图...................................... 37 附图 2：330KV 升压站平面布置图........................................ 37 附表：性能保证表（设备外绝缘水平均需按本升压站实际海拔高度进行修正） 37

DS-MSVC变电站动态无功补偿装置

压在 5S 内从 2 Un 降到 50V 以下。
氧化锌避雷器接成 Y 型接入线路，其中性点接地，以限制投切电容器组时所引起的操作过电压。隔离开关既可以接成线路隔离又可以接成对地隔离，也可以两者兼有。
5、产品特点
提供连续可调的无功功率，与电容器组合可以提供正负连续可调的无功，从而可以更精密地控制电压和无功，功率因数可以保持恒定，比如 0.96，并达到最好的电压合格率及最低的网损。
660×660 660×660 660×660 660×660 660×660 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475
6 kV 级三相磁控电抗器技术参数：
无 7 倍以上
很小大 0.8S 无
无
有
小 0～7 倍以上
小大 40ms 无
无
有
产品型号 BKS-200/6.3
额定容量（kVA）
200
额定电额定电
压（kV）流（A）
6.3
18.3
额定电抗（Ω）
595.4
重量（kg） 1850
外形尺寸（长×宽×高 mm） 1580×1380×1560
91.6
119.1
6.3
110
99.2
6.3
137.5
79.4
6.3
165
66.2
6.3
183.3
59.5
6.3
229.1
47.6
6.3
275

MSVC动态补偿装置技术规范

左权宏远煤矿35kV变电站工程MSVC型动态无功补偿兼滤波装置技术要求晋中电力设计院2011年2月一、总则1．本技术规范仅适用于榆次泽森煤矿35KV变电所MSVC型动态无功补偿兼滤波装置。

它提出了结构、性能、安装和实验等方面的技术要求。

2.本技术规范列出的设备规范及有关标准和规范条文，保证提供符合本规范和有关最新工业标准的优质产品。

3.本技术规范作为招标文件的附件，与招标文件具有同样法律效劳。

二、设备规范1．主要执行的标准DL/T672-1999 《变电所电压无功调节控制装置定货技术条件》GB50227 《并联电容器装置设计规范》GB/T 11024 《标称电压1kV以上交流电力系统用并联电容器高电压并联电容器》GB5316 《串联电抗器》DL/T 462－1992 《高压并联电容器用串联电抗器定货技术条件》DL/T 604-2007 《高压并联电容器装置定货技术条件》DL/T 840 《高压并联电容器利用技术条件》G/T 12325-2003 《电能质量供电电压允许偏差》GB 12326-2000 《电能质量电压波动和闪变》GB/T14549-1993 《电能质量公用电网谐波》GB/T 15543-1995《电能质量三相电压允许不平衡度》电力变压器第一部份总则（eqv IEC76-1）电力变压器第二部份温升（eqv IEC76-2）电力变压器第三部份绝缘水平与绝缘实验（eqv IEC76-3）电力变压器第五部份经受短路的能力（eqv IEC76-5）GB/T6451 三相油浸式电力变压器技术参数和要求2. 设备利用环境条件海拔高度1300m周围空气温度最高45℃最低-35℃月平均相对湿度：≤90％日平均相对湿度：≤95％抗震设防烈度7度水平加速度0.3g垂直加速度0.15g地震波为正弦波，持续时刻三个周波，安全系数污秽污秽品级III级，泄漏比距不小于20mm/kV，按最高工作电压计算。

运行条件：系统额定电压：10KV系统最高电压；12KV１分钟工频耐压：42kV雷电冲击耐压：75kV额定频率：50HZ辅助电源：AC/DC220V没有火灾、爆炸危险、严峻污秽、化学侵蚀及猛烈震动的场所3. 设备概况：补偿滤波方案35KV变电所两台主变，电压变比35/，容量10000KVA，正常情形下一用一备。
