一种塔外氧化石灰、电石渣-石膏法脱硫工艺及装置

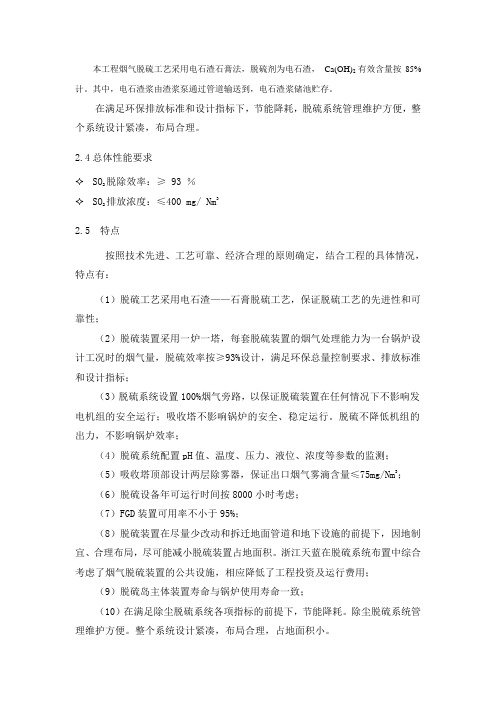

本工程烟气脱硫工艺采用电石渣石膏法，脱硫剂为电石渣，Ca(OH)2有效含量按85%计。

其中，电石渣浆由渣浆泵通过管道输送到，电石渣浆储池贮存。

在满足环保排放标准和设计指标下，节能降耗，脱硫系统管理维护方便，整个系统设计紧凑，布局合理。

2.4总体性能要求✧SO2脱除效率：≥ 93 ％✧SO2排放浓度：≤400 mg/ Nm32.5 特点按照技术先进、工艺可靠、经济合理的原则确定，结合工程的具体情况，特点有：（1）脱硫工艺采用电石渣——石膏脱硫工艺，保证脱硫工艺的先进性和可靠性；（2）脱硫装置采用一炉一塔，每套脱硫装置的烟气处理能力为一台锅炉设计工况时的烟气量，脱硫效率按≥93%设计，满足环保总量控制要求、排放标准和设计指标；（3）脱硫系统设置100%烟气旁路，以保证脱硫装置在任何情况下不影响发电机组的安全运行；吸收塔不影响锅炉的安全、稳定运行。

脱硫不降低机组的出力，不影响锅炉效率；（4）脱硫系统配置pH值、温度、压力、液位、浓度等参数的监测；（5）吸收塔顶部设计两层除雾器，保证出口烟气雾滴含量≤75mg/Nm3；（6）脱硫设备年可运行时间按8000小时考虑；（7）FGD装置可用率不小于95%；（8）脱硫装置在尽量少改动和拆迁地面管道和地下设施的前提下，因地制宜、合理布局，尽可能减小脱硫装置占地面积。

浙江天蓝在脱硫系统布置中综合考虑了烟气脱硫装置的公共设施，相应降低了工程投资及运行费用；（9）脱硫岛主体装置寿命与锅炉使用寿命一致；（10）在满足除尘脱硫系统各项指标的前提下，节能降耗。

除尘脱硫系统管理维护方便。

整个系统设计紧凑，布局合理，占地面积小。

1.电石渣—石膏法工艺原理3.1 反应机理化学过程：1）吸收反应烟气与循环浆液在吸收塔内有效接触，循环浆液吸收掉大部分SO2，反应如下：SO2（g）<——> SO2（aq）SO2（aq）+H2O(l) <——>H++HSO3－<——>2 H++ SO32－石灰的溶解度是十分低的。

专利名称：一种石灰石—石膏湿法烟气脱硫装置专利类型：实用新型专利
发明人：王海峰,刘玉玲,刘长富,刘亚杭
申请号：CN201621252413.X
申请日：20161122
公开号：CN206184245U
公开日：
20170524
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石灰石—石膏湿法烟气脱硫装置，包括脱硫塔、氧化风机、石灰石浆液箱、石灰石浆液泵、废水旋流器、溶液水箱、除雾器和进口挡板，所述脱硫塔的表面安装有控制阀，且控制阀的左侧设置有氧化风机，所述氧化风机的左侧设置有石灰石简仓，且石灰石简仓通过管道与石灰石浆液箱相连，所述石灰石浆液箱的右侧安装有石灰石浆液泵，所述石灰石浆液泵的右侧安装有废水排出泵，且废水排出泵的右侧安装有溶液水箱，所述溶液水箱通过管道与废水旋流器相连，所述废水旋流器的右侧设置有真空皮带脱水机。

本实用新型通过在脱硫装置上设置有石膏沉淀器，能够使得脱硫的速度更快，有效的提高了脱硫的效率，增加了设备的功能性。

申请人：河北宏达环境工程有限公司
地址：056002 河北省邯郸市丛台区黄粱梦镇高南村村南
国籍：CN
更多信息请下载全文后查看。

电石渣—石膏湿法烟气脱硫技术摘要：某公司配套热电厂规模2×300MW能力，锅炉烟气未处理前SO2含量达2000mg/m3，年产生量为1360吨，烟气脱硫充分利用了上游电石制乙炔装置产生的废电石渣做为脱硫的原料，年消耗废电石渣17400吨，脱硫反应产生的石膏（42400吨/年）经干燥后送水泥厂做制造水泥的原料，真正实现了“低碳环保，循环经济”的理念。

关键词：电石渣—石膏；湿法；烟气；脱硫技术一、工艺原理乙炔（C2H2）是基本有机合成工业的重要原料之一，以电石（CaC2）为原料，加水（湿法）生产乙炔的工艺简单成熟，至今已有60余年工业史，目前在我国仍占较大比重。

1t电石加水可生成300多kg乙炔气，同时生成10 t含固量约12%的工业废液，俗称电石渣浆。

华塑公司采用干法乙炔工艺生产，其电石渣含水约5%。

在对乙炔气进行洗涤精制过程中产生的含有电石渣成分的浆液经配制后送热电厂做为烟气脱硫原料。

烟气自锅炉引风机后烟道引入吸收塔内，自下而上流动与喷淋层喷射向下的电石渣浆液滴发生反应，洗涤SO2、SO3、HF、HCl等有害气体。

由吸收塔循环泵将浆液向上输送到喷淋层，与浆液池中电石渣浆液混合。

从高效雾化喷嘴喷出的浆液在喷淋作用下形成很细的雾状液滴，在塔内产生高效充分的气-液-固接触。

在氧化塔中，氧化风机供给的空气通过布置在氧化塔内的曝气管道与洗涤产物在搅拌器的协助下进一步反应生成石膏（CaSO4·2H2O），石膏浆液通过石膏排出泵打入水力旋流器和真空皮带过滤机脱水，并在石膏烘干系统中烘干，使其含水率小于4%，然后通过石膏转运机送至石膏库房堆放。

反应过程：经过除尘烟气后进入吸收塔，在吸收塔吸收区内，烟气中的SO2被雾化的吸收剂浆液吸收生成CaSO3，Ca（OH）2 +SO2 =CaSO3·1/2H2O+1/2H2O，CaSO3·1/2H2O +1/2H2O+SO2 =Ca（HSO3）2并在吸收塔浆液池中被鼓入的氧化空气氧化生成石膏CaSO3·1/2H2O +3/2H2O +1/2O2 = CaSO4·2H2O。

电石渣替代石灰石脱硫的改造实践李永宁暨思叡严亚军熊峰涛华润电力登封有限公司河南登封452470摘要：电石渣替代石灰石脱硫的改造实践表明：电石渣脱硫的经济性、环保性均优于石灰石。

若采取措施减少电石渣中有害杂质对脱硫系统的不利影响，电石渣脱硫改造是一种极具推广价值的技术实践。

关键词：电石渣；石灰石；脱硫；改造1背景1.1石灰石市场变化2018年起，因环保管控日益严格、石灰石矿关停影响，石灰石粉供应趋紧，某公司石灰石粉价格由130元/吨最高涨至266元/吨。

石灰石粉供应紧张给电厂脱硫的正常运行造成很大压力。

为解决脱硫剂供应问题，考虑采用电石渣替代石灰石粉脱硫。

电石渣作为氯碱化工行业生产乙烘的副产品，价格低廉，出厂价约10元/吨，到电厂价格基本上仅为运输成本。

目前电石渣主要用做水泥添加剂，市场有限，氯碱企业也有意向开拓电石渣新用途。

于是双方合作进行了电石渣脱硫的有益探索。

1.2电石渣-石膏脱硫工艺简介1.2.1电石渣电石渣是乙烘法生产聚氯乙烯后的废弃物(见图1),电石渣的主要成分是氢氧化钙，其生产过程如下: CaC2+H2O=Ca(OH)2+C2H2o抵1电石渲化验4锁目*数值心心29.25V366.723Si02p094骄A1203*^0.23^Fe2O3^0.1珀啣p188^0,02^K2CM0.04WTi02p<0012S03^Mn02^0.图1电石渣电石渣的水分、纯度较稳定，水分约为30%、折算氢氧化钙纯度约90%,但氯离子含量波动较大，为0.1~7.0g/kg,平均值约为lg/kg。

1.2.2电石渣-石膏脱硫工艺电石渣的有效成分为氢氧化钙，其脱硫反应方程式：Ca(OH)2+SO2+1/2O2+H2OiCaSO4.2H2O电石渣中杂质较复杂，有焦炭、电石、硅铁等(详表1电石渣化验数据见表1),对脱硫系统有不利影响。

1.2.3电石渣脱硫的应用据了解，在氯碱化工行业中，有的企业直接将上游产业的电石渣浆液用于自备电厂脱硫，有的则进行专项技术改造，用电石渣替代石灰石粉作为脱硫剂。
