122石灰石石膏湿法烟气脱硫技术工艺原理及特点PPT35页
布置作业
无
作业情况
典型的工程全景
该工艺采用石灰石作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌制成吸收浆液。在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应吸收脱除二氧化硫，最终产物为石膏。脱硫后的洁净烟气通过除雾器除去雾滴经烟囱排放，脱硫渣石膏可以综合利用。
黑板、粉笔、多媒体
授课时间
16高热一：2.28 3.4节

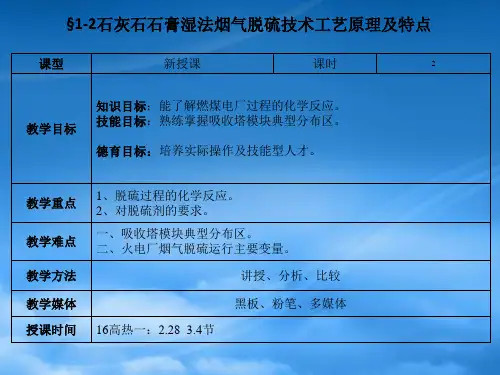

§1-2石灰石石膏湿法烟气脱硫技术工艺原理及特点
教材分析
本课题主要是通过分析燃煤电厂过程的化学反应、吸收塔模块典型分布区，为电厂的安全运行提供基本的数据。
教后记
熟练讲解实际电厂中脱硫装置吸收塔模块典型分布区。
二、石灰石湿法烟气脱硫工艺过程的描述
三、脱除SO2的化学反应机理
1、过程阶段： （1）气态反应物从气相内部迁移到气-液界面。 （2）气态反应物穿过气-液界面进入液相，并发生化学反应。 （3）反应组分从液相界面迁移到液相内部。 （4）进入也想的反应组分与液相组分发生反应。 （5）已溶解的反应物的迁移和由反应引起的浓度梯度产生的反应物的迁移。
14、脱硫塔的类型及结构 为了保证较高的脱硫效率,同时防止结垢和堵塞,要求脱硫塔具有持液量大,气液间相对速度高,较大的气液接触面积,吸收区长,气液接触时间长,内部构件少,压降小等特点。
15、脱硫装置的可利用率
指脱硫装置每年正常运行时间与发电机组每年总运行时间的百分比。 A – B-C 可用率 = x100% A A：发电机组每年的总运行时间，h B:脱硫装置每年因脱硫系统故障导致的停运时间,h C:脱硫装置强迫降低出力等效停运时间
成份
符号
作 用
氧化钙
CaO
无
作业情况
典型的工程全景
该工艺采用石灰石作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌制成吸收浆液。在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应吸收脱除二氧化硫，最终产物为石膏。脱硫后的洁净烟气通过除雾器除去雾滴经烟囱排放，脱硫渣石膏可以综合利用。
黑板、粉笔、多媒体
授课时间
16高热一：2.28 3.4节
§1-2石灰石石膏湿法烟气脱硫技术工艺原理及特点
教材分析
本课题主要是通过分析燃煤电厂过程的化学反应、吸收塔模块典型分布区，为电厂的安全运行提供基本的数据。
教后记
熟练讲解实际电厂中脱硫装置吸收塔模块典型分布区。
二、石灰石湿法烟气脱硫工艺过程的描述
三、脱除SO2的化学反应机理
1、过程阶段： （1）气态反应物从气相内部迁移到气-液界面。 （2）气态反应物穿过气-液界面进入液相，并发生化学反应。 （3）反应组分从液相界面迁移到液相内部。 （4）进入也想的反应组分与液相组分发生反应。 （5）已溶解的反应物的迁移和由反应引起的浓度梯度产生的反应物的迁移。
14、脱硫塔的类型及结构 为了保证较高的脱硫效率,同时防止结垢和堵塞,要求脱硫塔具有持液量大,气液间相对速度高,较大的气液接触面积,吸收区长,气液接触时间长,内部构件少,压降小等特点。
15、脱硫装置的可利用率
指脱硫装置每年正常运行时间与发电机组每年总运行时间的百分比。 A – B-C 可用率 = x100% A A：发电机组每年的总运行时间，h B:脱硫装置每年因脱硫系统故障导致的停运时间,h C:脱硫装置强迫降低出力等效停运时间
成份
符号
作 用
氧化钙
CaO
石灰石石灰法湿法烟气脱硫技术 ppt课件
吸收区高度为5~15m, 如按塔内流速3m/s计算, 接触反应时间2~5s。区内设 3~6个喷淋层, 每个喷淋层都装有多个雾化喷嘴, 交叉布置, 覆盖率达 200%~300%。喷嘴人口压力不能太高, 在0.5×105~2×105Pa之间。喷嘴出口 流速约10m/s。雾滴直径约1320~2950μm，大水滴在塔内的滞留时间1~10s, 小 水滴在一定条件下呈悬浮状态。喷嘴用碳硅制造, 耐磨性好, 使用寿命10年以上。
石灰石系统中最关键的反应是Ca2+的形成，
因为SO2，正是通过Ca2+与HSO3-反应而得以从溶 液中出去的。
这一关键步骤也重要的区别：石灰石系统中， Ca2+
的产生与H+浓度和CaCO3的存在有关；而在石灰 系统中， Ca2+的产生仅与氧化钙的存在有关。因
此，为了保证液相有足够的Ca2+浓度，石灰石系
③除雾器堵塞：在吸收塔中，雾化喷嘴并不能产生尺 寸完全均一的雾滴，雾滴的大小存在尺寸分布。较小的雾 滴会被气流所夹带，如果不进行除雾，雾滴将进入烟道， 造成烟道腐蚀和堵塞。除雾器必须保持清洁，目前使用的 除雾器有多种形式（如折流板型等），通常用高速喷嘴每 小时数次喷清水进行冲洗。
④脱硫剂的利用率：脱硫产物亚硫酸盐和硫酸盐可沉 积在脱硫剂颗粒表面，从而堵塞了这些颗粒的溶解通道。 这会造成石灰石或石灰脱硫剂来不及溶解和反应就随产物 排除，增加了脱硫剂和脱硫产物的处理费用。因此脱硫液 再循环池中的停留时间一般要达到5~10min。实际的停留 时间设计与石灰石的反应性能有关，反应性能越差，为使 之完全溶解，要求它在池内的停留时间越长。
石灰石/石灰法 湿法烟气脱硫技术
石灰石/石灰法湿法烟气脱硫技术（CaCO3/CaO wet FGD），是目前世界上技术最成熟、实用业绩最多以及运行 状况最稳定的脱硫工艺是世界上最成熟,应用最广泛的烟气 脱硫技术。在基本原理上属于无机化学脱硫的范畴,是最基 本的酸碱中和法。采用石灰或石灰石乳浊液吸收烟气中SO2， 生成半水亚硫酸钙或石膏（CaSO4·2H2O） ,脱硫率在90 % 以上。
石灰石系统中最关键的反应是Ca2+的形成，
因为SO2，正是通过Ca2+与HSO3-反应而得以从溶 液中出去的。
这一关键步骤也重要的区别：石灰石系统中， Ca2+
的产生与H+浓度和CaCO3的存在有关；而在石灰 系统中， Ca2+的产生仅与氧化钙的存在有关。因
此，为了保证液相有足够的Ca2+浓度，石灰石系
③除雾器堵塞：在吸收塔中，雾化喷嘴并不能产生尺 寸完全均一的雾滴，雾滴的大小存在尺寸分布。较小的雾 滴会被气流所夹带，如果不进行除雾，雾滴将进入烟道， 造成烟道腐蚀和堵塞。除雾器必须保持清洁，目前使用的 除雾器有多种形式（如折流板型等），通常用高速喷嘴每 小时数次喷清水进行冲洗。
④脱硫剂的利用率：脱硫产物亚硫酸盐和硫酸盐可沉 积在脱硫剂颗粒表面，从而堵塞了这些颗粒的溶解通道。 这会造成石灰石或石灰脱硫剂来不及溶解和反应就随产物 排除，增加了脱硫剂和脱硫产物的处理费用。因此脱硫液 再循环池中的停留时间一般要达到5~10min。实际的停留 时间设计与石灰石的反应性能有关，反应性能越差，为使 之完全溶解，要求它在池内的停留时间越长。
石灰石/石灰法 湿法烟气脱硫技术
石灰石/石灰法湿法烟气脱硫技术（CaCO3/CaO wet FGD），是目前世界上技术最成熟、实用业绩最多以及运行 状况最稳定的脱硫工艺是世界上最成熟,应用最广泛的烟气 脱硫技术。在基本原理上属于无机化学脱硫的范畴,是最基 本的酸碱中和法。采用石灰或石灰石乳浊液吸收烟气中SO2， 生成半水亚硫酸钙或石膏（CaSO4·2H2O） ,脱硫率在90 % 以上。
石灰石石膏湿法脱硫化学分析PPT课件
第3页/共59页
方法涉及主要测试项目
测试对象
测试项目
烟气（4项）
氟化氢、氯化氢、三氧化硫、雾滴含量
石灰石（8项）
石灰石块粒度、石灰石粉细度、可磨性指数、活性、 氧化钙、氧化镁、盐酸不溶物、二氧化硅
石灰石浆液（3项） 密度、固含量、细度
附着水、结晶水、酸不溶物、硫酸盐（以二水硫酸
石膏（7项）
钙计）、亚硫酸盐（以半水亚硫酸钙计、碳酸盐
脱硫石膏 带 下 料 口 或 脱 硫 口玻璃或塑料瓶。 尽快测定 装，密封保存。GB5484-
渣储放处
P,G/500ml
2012密闭，防蒸发
第18页/共59页
样品采集和保存
• 5、石膏浆液 ➢ 采样地点位置可根据实际实验需要确定。 ➢ 用于测石膏浆液密度的样品，应单独用采样瓶采满后立即盖紧瓶塞。 ➢ 用于测水溶液离子的样品采后应尽快过滤，装瓶密封，尽快测试。
（以碳酸钙计）、水溶性氯离子（以氯离子计）
石膏浆液（7项）
pH值、密度、水溶性氯离子、水溶性硫酸盐、水溶 性钙、镁离子、总亚硫酸盐、固含量
石膏浆液滤液（3项）pH值、水溶性氯离子（以氯离子计）、固体悬浮物
脱硫废水（2项） pH值、固体悬浮物
第4页/共59页
二、各测试项目使用的标准
第5页/共59页
烟气试验方法
➢ 如样品需要备查，请将所采样品等分为两份，一份送往实验室测试，另一份按要求保存备查。 ➢ 送往实验室的样品一般会根据保存要求留样备查。
第14页/共59页
样品采集和保存
• 1、烟气
样品名称 氟化氢吸收液
采样位置 脱硫烟道断面
氯化氢吸收液 脱硫烟道断面
三氧化硫冷凝液 脱硫烟道断面
采样方法 容器/大小 保存时间
方法涉及主要测试项目
测试对象
测试项目
烟气（4项）
氟化氢、氯化氢、三氧化硫、雾滴含量
石灰石（8项）
石灰石块粒度、石灰石粉细度、可磨性指数、活性、 氧化钙、氧化镁、盐酸不溶物、二氧化硅
石灰石浆液（3项） 密度、固含量、细度
附着水、结晶水、酸不溶物、硫酸盐（以二水硫酸
石膏（7项）
钙计）、亚硫酸盐（以半水亚硫酸钙计、碳酸盐
脱硫石膏 带 下 料 口 或 脱 硫 口玻璃或塑料瓶。 尽快测定 装，密封保存。GB5484-
渣储放处
P,G/500ml
2012密闭，防蒸发
第18页/共59页
样品采集和保存
• 5、石膏浆液 ➢ 采样地点位置可根据实际实验需要确定。 ➢ 用于测石膏浆液密度的样品，应单独用采样瓶采满后立即盖紧瓶塞。 ➢ 用于测水溶液离子的样品采后应尽快过滤，装瓶密封，尽快测试。
（以碳酸钙计）、水溶性氯离子（以氯离子计）
石膏浆液（7项）
pH值、密度、水溶性氯离子、水溶性硫酸盐、水溶 性钙、镁离子、总亚硫酸盐、固含量
石膏浆液滤液（3项）pH值、水溶性氯离子（以氯离子计）、固体悬浮物
脱硫废水（2项） pH值、固体悬浮物
第4页/共59页
二、各测试项目使用的标准
第5页/共59页
烟气试验方法
➢ 如样品需要备查，请将所采样品等分为两份，一份送往实验室测试，另一份按要求保存备查。 ➢ 送往实验室的样品一般会根据保存要求留样备查。
第14页/共59页
样品采集和保存
• 1、烟气
样品名称 氟化氢吸收液
采样位置 脱硫烟道断面
氯化氢吸收液 脱硫烟道断面
三氧化硫冷凝液 脱硫烟道断面
采样方法 容器/大小 保存时间
石灰石石膏湿法烟气脱硫工艺
液柱与烟气进行两次接触 (上升 / 落下)
没有背压的直筒式喷嘴
自我冲洗(向上的喷嘴)
单层喷浆管/喷嘴 (结构简单1容8 易维修)
主要系统及设备介绍—浆液循环系统
循环浆泵用来将吸收塔浆池的浆液和加入的石灰石浆液循环不断的送到吸收塔喷淋
层，在一定压力下通过喷嘴充分雾化，与烟气反应。
根据防腐工艺不同，循环浆泵分为衬胶泵和防腐金属泵两种。
后橡Ba胶ck R衬ub套ber Liner B后ac盖k Split Casing
金属合金 叶MIemtaple轮Allellroy
Front Rubber
前Li橡ner胶衬套
F前ro盖nt Split
Casing
金M属et合al A金llo护y 套
Throatbush
（(前fro磨nt w损ea盘r ）
主要系统及设备介绍—吸收系统及设备
（一）吸收塔
吸收塔一般为钢制塔体，内衬玻璃鳞片，并具备烟气进出口烟道、人孔门、检查门、 钢制平台扶梯、法兰、液位控制、溢流管及所有需要的连接件等。 吸收塔除塔体外，还有搅拌器、喷淋层和两级除雾器(聚丙烯百叶窗式)。 此外，吸收塔还包括循环浆液泵和氧化空气风机。 脱硫塔从结构上来分主要有：填料塔、板式塔、液柱塔、喷淋塔（空塔）和鼓泡塔。
继续与回落的液滴进行同向传质。 烟气从逆流塔流出经过反应罐上部折转180°，自下而上通过顺流塔，与向上喷射的液
柱及向下回落的液滴再次进行气液接触。经除雾器除雾后排出。
净烟气 原(脏)烟气
主要系统及设备介绍—吸收系统及设备
液柱式喷淋塔的优势
净烟气
高密度的液滴层 (高密度的液滴层增大气液 接触面积)
原（脏）烟气
实际球)。
石灰石石膏湿法脱硫工艺流程参考文档42页PPT
