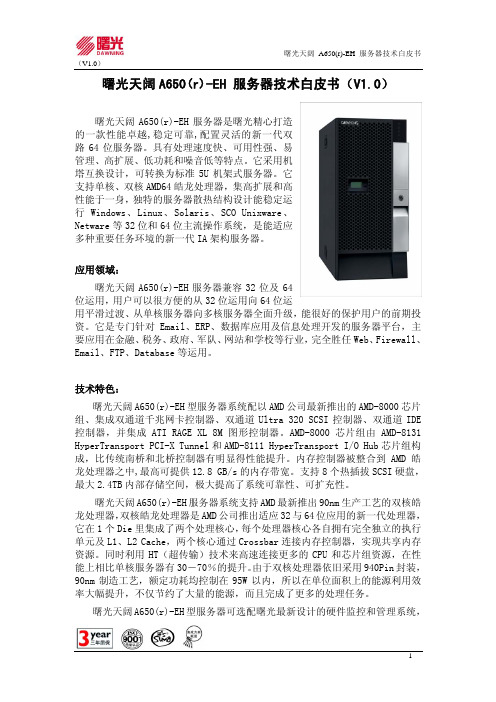

曙光天阔A650(r)-EH 服务器技术白皮书（V1.0）曙光天阔A650(r)-EH服务器是曙光精心打造的一款性能卓越,稳定可靠,配置灵活的新一代双路64位服务器。
具有处理速度快、可用性强、易管理、高扩展、低功耗和噪音低等特点。
它采用机塔互换设计，可转换为标准5U机架式服务器。
它支持单核、双核AMD64 皓龙处理器，集高扩展和高性能于一身，独特的服务器散热结构设计能稳定运行Windows、Linux、Solaris、SCO Unixware、Netware等32位和64位主流操作系统，是能适应多种重要任务环境的新一代IA架构服务器。
应用领域：曙光天阔A650(r)-EH服务器兼容32位及64位运用，用户可以很方便的从32位运用向64位运用平滑过渡、从单核服务器向多核服务器全面升级，能很好的保护用户的前期投资。
它是专门针对Email、ERP、数据库应用及信息处理开发的服务器平台，主要应用在金融、税务、政府、军队、网站和学校等行业，完全胜任Web、Firewall、Email、FTP、Database等运用。
技术特色：曙光天阔A650(r)-EH型服务器系统配以AMD公司最新推出的AMD-8000芯片组、集成双通道千兆网卡控制器、双通道Ultra 320 SCSI控制器、双通道IDE 控制器，并集成ATI RAGE XL 8M图形控制器。
AMD-8000芯片组由AMD-8131 HyperTransport PCI-X Tunnel和AMD-8111 HyperTransport I/O Hub芯片组构成，比传统南桥和北桥控制器有明显得性能提升。
内存控制器被整合到AMD 皓龙处理器之中,最高可提供12.8 GB/s的内存带宽。
支持8个热插拔SCSI硬盘，最大2.4TB内部存储空间，极大提高了系统可靠性、可扩充性。
曙光天阔A650(r)-EH服务器系统支持AMD最新推出90nm生产工艺的双核皓龙处理器，双核皓龙处理器是AMD公司推出适应32与64位应用的新一代处理器，它在1个Die里集成了两个处理核心，每个处理器核心各自拥有完全独立的执行单元及L1、L2 Cache，两个核心通过Crossbar连接内存控制器，实现共享内存资源。
I620-G20（8盘、12盘、16盘、24盘）服务器（白皮书V1.0）天阔I620-G20服务器是曙光基于Intel最新的Grantey平台开发的一款高性能双路服务器。
I620-G20最大可以支持24个内存插槽，内存容量最大支持 1.5TB，可选集成高性能SAS控制器，支持最多达12块热插拔3.5寸SAS/SATA硬盘或28块热插拔2.5寸SAS/SATA 硬盘，内部横插卡的设计可以满足全高扩展卡的需求，如此强大的扩展性足以支撑关键任务的运行，满足资源密集型应用的需要。
更多的PCI-E插槽、更高速率的PCI-E总线让用户轻松实现扩展。
I620-G20服务器非常适用于金融、证券、交通、邮政、电信、能源等对服务器性能、可扩展性及可靠性要求苛刻的行业数据中心和远程的企业环境。
概述●全新处理器架构采用Intel最新一代的E5-2600V3系列处理器，为用户的各项应用提供更高的性能。
Intel Xeon E5-2600V3系列处理器同前代产品相比，进行了各项重大的改进，包括处理器可以支持更多核心，升级支持DDR4内存，极大的提高了系统性能；处理器之间采用更多、更快的QPI总线，大幅提升CPU之间协作效率。
●强大的处理性能处理器集成4通道内存控制器，并支持最高2133MHz的DDR4内存，内存带宽性能最大可提升35%。
使用Intel最新推出的C610系列芯片组，支持SAS，SAS RAID扩展，给用户多种选择。
●丰富的可扩展性每颗CPU搭配12根内存插槽，内存容量可扩展至1.5TB，提供灵活且强大的内存配置选择。
可支持8至28个硬盘仓位，为用户构造海量存储提供可能。
可最大支持8根I/O扩展槽，PCI-E扩展数量完全定制；支持横插卡，满足全高扩展卡需求，可配置高性能GPU或专业级显卡。
●高密度采用2U机架式设计，独特的高密度机架式服务器散热结构设计，集高性能，高密度与高可靠性于一身。
特性与优势●全新的处理器架构Intel Xeon E5-2600V3系列处理器同前代产品相比，进行了各项重大的改进，包括处理器可以支持更多核心，升级支持DDR4内存，极大的提高了系统性能；处理器之间采用更多、更快的QPI总线，大幅提升CPU之间协作效率，每处理器内存通道数增加到4个。
【关键字】手册远程管理操作指南6.1引言本文档介绍曙光天阔服务器的IPMI远程管理和远程KVM（KVM over IP）、虚拟媒体（Virtual media）功能的使用方法。
IPMI是一种用于硬件级别的标准。
IPMI 定义管理员如何监测系统硬件和传感器、控制系统组件和检索重要系统事件的日志以进行远程管理和恢复。
IPMI 监测硬件的状况，例如温度、风扇、电压和硬件错误（存储、网络等）和机箱防盗等。
由于IPMI 独立于操作系统之外，因此即使操作系统已经暂停或服务器已经关闭，管理员仍然可以监测、管理、诊断和恢复系统。
IPMI 还包括警示通知和恢复功能，这使得管理员能够监测硬件故障并在故障发生前监测作出反应。
IPMI 硬件监测功能还可提供额外的安全级别。
通过配置IPMI，检测服务器是否被打开，从而检查机箱侵入状况。
另外，将多层权限和密码以及身份验证和在线加密配合使用，能够让IT 管理员安全地许可或拒绝对特定IPMI 功能的访问。
KVM over IP技术是传统KVM切换技术在IP网络上的延伸。
通过这项技术，用户可以从本地计算机登录到远程的被管理端，将被管理端的视频输出重定向到本地计算机的显示器，并使用本地计算机的键盘鼠标对远程系统进行操作，从而消除了距离限制，降低设备维护和管理成本。
虚拟媒体功能让用户能够把本地计算机上的光驱或其他存储媒体连接至远程服务器系统，就如同它们直接连接在远程服务器的USB 端口一般。
6.2启动远程管理界面6.2.1准备工作曙光天阔I620r-G服务器提供了基于Web的管理界面，系统管理员可以使用Microsoft Internet Explorer或者其他Web浏览器对服务器进行远程监控。
这款服务器为管理功能提供了一个专用网口，位置如下图USB接口上方的网口（数字5所示的接口）在系统BIOS“Advanced-IPMI Configuration-Set LAN Configuration”下，可以对管理专用网口进行网络参数的设置。
曙光天阔服务器曙光天阔服务器I620r-G特点：●领先行业的超高应用性能●真正企业级的可靠和可用性●支持诸多先进技术●便于管理和部署曙光天阔I620r-G服务器是曙光公司最新推出的一款支持英特尔最新双路四核处理器的部门级服务器，创新的直连架构摆脱了以往机型由前端总线带来的内存带宽的瓶颈，可彻底释放2颗64位 Intel Xeon DP多核处理器的强劲性能，最高达 96GB 的DDR3内存以及集成高性能SAS控制器支持的多达12块热插拔3.5寸SAS硬盘提供了强大的功能以运行关键任务，满足资源密集型应用的需要。
先进的管理和存储技术,具有更好的可扩充性和高可用性。
作为曙光天阔系列双路服务器中的高端产品，I620r-G服务器是高端部门级用户的最佳选择，非常适用于金融、证券、交通、邮政、电信、能源等对服务器性能、可扩展性及可靠性要求苛刻的行业数据中心和远程的企业环境。
概述多核处理器技术使用Intel最新的5500系列处理器，为用户的各项应用提供更高的性能。
Intel Xeon 5500系列处理器同前代产品相比，进行了各项重大的改进，包括处理器内部集成内存控制器，使系统从架构上摆脱了之前由前端总线(FSB)带来的内存瓶颈；引入QPI(Quick Path Interconnection)技术，使2颗处理器之间以及处理器的各个核心之间的互联更有效率，减少了对总线资源的挤占。
强大的处理性能处理器集成内存控制器，提供3内存通道，可使用最新的DDR3 1333/1066 MHz 高性能内存，显著提供内存读写速率。
使用Intel最新推出的5520系列芯片组，提供PCI-E 2.0的扩展支持，将总线带宽提高为原先PCI-E的2倍，为用户的高带宽应用需求提供了支持。
集成Intel 82576高性能双千兆网卡，支持IOAT2以及VMDq等技术，提供高网络I/O性能。
丰富的可扩展性每颗CPU搭配6根内存插槽，内存容量可扩展至48GB，提供灵活且强大的内存配置选择。
曙光I840-G20服务器领先行业的超高应用性能支持高达4颗Intel Xeon E7-4800 v3系列处理器，单处理器最大18个内核，最大三级缓存45 MB。
与上一代产品相比计算性能提升1.8倍。
真正企业级的可靠和可用性通过热插拔硬盘、热插拔电源、热插拔风扇、内存镜像、内存备用功能等诸多冗余，结合英特尔E7 RAS特性，为企业应用提供可靠的保证，确保系统持续稳定的运行。
高可管理性，便于管理和部署智能硬件监控屏，提供系统内部工作状态信息显示；曙光自主研发智能BMC管理，可实现全方位设备管理、监控、配置、故障定位和分析；集成iKVM功能，可对服务器进行远程操控、维护，具备多项故障指示功能，有效降低用户宕机风险。
超高扩展能力，保护客户投资48个内存插槽，最大容量支持3TB内存(64GB LR-DIMM)，满足虚拟化、内存计算等应用对大容量内存容量的需求；8块3.5/2.5寸SATA/SAS/SSD硬盘扩展能力，提供更灵活的本地存储容量；最大支持9个PCI-E 3.0扩展插槽，数据吞吐速率达到至9.6GT/s；增强的扩展能力，可从容应对分布式数据库等多种场景。
处理器最大支持4颗Intel Xeon E7-4800 V3/V4系列处理器插槽及容量最大支持48根内存,最大3TB 内存(64GB LR-DIMM)硬盘支持8个3.5/2.5寸SATA/SAS/SSD 硬盘 网络可选各类网络模块，四口千兆、双口千兆、双口万兆等SATA 光驱标配DVD 光驱电源500W/800W 高效金牌电源模块，N+M 冗余机箱4U 机架式机箱操作系统Windows Server 2008 R2 64bit Red hat Enterprise Linux 6.5 64bitSuSE Linux 11Enterprise Server sp3 64bit 等操作系统兼容性和系统配置有很大关系，更多信息请咨询曙光公司销售代表或者曙光公司客户服务热线本宣传页中有关产品，机型，配置，功能描述等内容仅供参考，如有变化，恕不另行通知，具体以产品随机资料（产品说明书或用户使用手册）为准，本宣传页所涉及内容更多详情，请您垂询曙光当地代理，本宣传页最终解释权在曙光信息产业股份有限公司。
1.1.1.A840-G10服务器天阔A840-G10是一款4U四路64位机架式服务器，该机型支持AMD Opteron 6100,6200,6300系列处理器，采用HT3.0直连架构。
四通道DDR3 ECC内存技术，内存容量最大可达1TB。
A840-G10采用4U机架式设计，优良的外观工艺水平，模块化设计，智能散热系统和监控系统，大大提升了机器可靠性、易用性。
能稳定运行Windows, RedHat , SUSE , Vmware等多种主流操作系统，是能适应核心级应用的新一代服务器。
它具有处理速度快、可用性强、易管理、可靠性高等特点。
系统还提供多种独特功能部件，包括热插拔大功率高效电源，热插拔风扇冗余模组，智能故障指示系统等。
概述领先行业的超高性能AMD Opteron 6200/6300系列处理器,每颗CPU最大可集成16个核心，共享16MB L3缓存，采用HT3.0链路。
32个DIMM槽最高可支持1024GB 内存，最高频率可达1600MHz。
丰富的可扩展性每颗CPU搭配8个内存插槽，整机支持32个内存插槽。
可支持多达8个2.5寸硬盘。
提供4个高速PCI-E 2.0扩展槽，包含两个PCI-E x16槽，两个PCI-E x8槽。
高可靠性、可用性和可维护性支持热插拔高效冗余电源技术，为用户应用提供极大可靠度。
热插拔使得用户可以在不停机情况下进行部件的维护和更换。
支持2+1热插拔冗余风扇配置。
在系统正常运行时，可以对其中一组前置风扇模组进行热插拔维护操作。
支持Memory ECC和Chipkill bit纠错和符号纠错技术，提高系统运行的可靠性。
支持IPMI+iKVM远程监控技术。
特性与优势全新的处理器微架构AMD Opteron 6300系列处理器同前代产品相比，采用了先进的32nm工艺，单颗CPU最高集成16核心，共享16MB L3缓存；支持CPU Turbo Boost技术，相比6200系列处理器最大有20%左右的性能提升；共享浮点运算单元；为虚拟化服务器平台带来卓越的性能和可扩展性；丰富的I/O扩展插槽多达4个高速PCI-E/PCI扩展槽为用户提供极高的I/O扩展能力，满足高端客户对系统扩展的需求热插拔冗余电源避免系统因电源故障导致宕机，提高整体可靠性，支持热插拔使得用户可以在不停机的情况下进行部件的维护和更换高性能DDR3内存，增强的内存RAS技术支持最新的DDR3 1600MHz内存，提供更高的内存带宽和更低的内存存取延时；最多支持1024GB内存，强大的内存扩展能力为大规模事务处理应用带来性能飞跃；大幅度提高了系统的可靠性和可用性集成远程KVM，轻松实现远程管理为服务器系统的大规模部署和远程分布式应用提供便捷的管理能力；允许从任何地点通过网络访问、安装、配置和控制远端服务器；低网络带宽需求，可以消除服务器系统管理和使用地域的限制，可以加快反应速度方面的挑战；独立的硬件级别的访问及控制，脱离操作系统之外。
曙光天潮TC4000L技术白皮书一、曙光TC4000L简介曙光TC4000L是北京曙光天演信息技术有限公司2003年最新推出的IA架构集群系统，具有可自由伸缩、高度可管理、高可用、高性能价格比等诸多优点，是曙光公司机架式服务器集群的经典之作。
曙光TC4000L可同时适用于 “科学计算”和“信息服务”两大领域，这对于正由“科学计算”向“信息服务”转型的国产高性能计算机产业而言，无疑是一次划时代的革命。
同时曙光TC4000L集群服务器解决了跨平台管理、跨操作系统管理、系统软硬件运行状态监控等混合平台应用等一系列技术难题，整体技术在国内具有领先水平，达到国际同期同类产品的先进水平。
曙光TC4000L是曙光4000超级计算机系列中的一员，为当前国内最大的IDC 数据处理主机，存储与处理能力均十分强大。
曙光第一套落户的TC4000L系统由40个机柜组成，有644个CPU，每秒3万亿次峰值速度，644G内存，百万亿字节存储。
该系统具有非常优秀的可扩展性，最大可“在线”扩展到80个机柜，1300个CPU，每秒6.75万亿次峰值速度，4000G内存，600T存储，1200A最大电流，160千瓦最大功耗的海量处理系统。
曙光TC4000L被业内专家誉为中国超级服务器的"航空母舰"，无论是在科学计算还是在信息服务领域，其表现都十分出色。
从测试结果来看，曙光TC4000L 平均每天能处理163亿次入库操作，86亿次数据库混合操作，进行百万记录表规模的数据挖掘的平均响应时间为2.5秒，相当于4千万网民每人每天进行400次数据操作；进行Internet数据处理时，单节点的接入能力为每秒65万数据包，系统能够满足32Gbps的实时数据流的并发接入要求，系统的数据特征扫描能力为平均每节点400Mbps，相当于满足中国电信的Internet数据业务的数据接入、处理的要求。
此外本系统还可以在保障整个系统应用稳定运行的前提下，及时地发现并解决问题，维护系统和数据的安全，动态扩展系统的配置。
系统的部分指标达到了电信级标准，能够抵御8级地震的冲击，提供了7项系统监控功能，使系统的可靠性达到了新的高度。
曙光TC4000L的成功研制代表了国产高性能计算机的技术水平、产品化能力，适应市场、满足市场需求的能力又取得了了长足的进步。
二、应用领域曙光TC4000L继承了曙光公司超级服务器聚集技术成果和应用方案，成功地突破了混合平台进行聚合的难关，使之更能适合不同用户的使用需求，应用前景十分广泛。
尤其是基于软硬件结合的跨平台管理、监控案例，不仅是国内首创，在世界上也处于技术发展的前沿。
它同时适用于高性能"科学计算"和"信息服务"两大领域，在许多国家重要部门，在证券、石油、气象、军队、电子政务、网上银行等市场有广阔的应用前景.随着社会的进步，对未知领域的不断探索，目前的运算能力已经远远达不到这种大计算量、高处理能力的要求。
石油、气象、生物等等看似毫不相干的领域在处理数据方面的方式是完全相同的：根据一定的定理建立规模不定的数学模型，将采集数据输入数学模型，从而得出分析的结果。
这种运算对现代计算机系统的主机并行处理能力、科学运算能力、内、外存储容器的容量和性能、I/O速度、存储速度、数据安全网络、传输速度和可靠性、处理与解释软件功能等要求都较高。
曙光天潮TC4000L应运而生。
其有极强的扩展能力，可以随着处理数据的规模大小而动态扩展。
目前，国际互连网络( Internet) 在全球迅猛发展，它从最初用于大学，政府，研究机构之间共享资源和信息通讯发展至今天，已经成为一个拥有数亿用户和一个庞大信息资源库的网络，成为现代信息技术革命和信息产业的主要内容。
曙光TC4000L在运行海量数据处理应用方面表现十分出色。
可应用于LAN / VLAN 的建设，为企业提供全套的Internet/Intranet 网络解决方案。
可以用作WWW server 、Proxy Server、 Mail Server、 News Server、DNS Server、BBS Server 等，以及并行数据库、VOD视频点播、课件选播、校园一卡通等多种应用。
三、技术特色曙光TC4000L是曙光公司十余年技术的结晶，是国家"863"计划重大成果， 是我国高性能计算领域的最高成就。
在信息处理、气象、石油、军队、生物基因等多方面广泛应用，得到国内外用户和专家的高度评价。
单一系统映像：系统中所有分布的资源被组织成一个统一的整体由用户管理和使用，用户感受不到单个节点计算机的存在。
从用户的角度看，一个机群系统就如同一个具有巨大配置的单一计算机系统。
如果构成一个机群系统的每个节点配有1个CPU、512MB内存和4GB硬盘，则通过SSI，由10个上述节点构成的机群系统呈现给用户的是一个配有10个CPU、5GB内存和40GB硬盘的计算机系统。
SSI 由几方面的内容构成，主要包括单一控制点（Single Control Point）、单一登录点（Single Entry Point）、单一文件系统（Single File System）、单一内存空间（Single Memory Space）和单一作业管理（Single Job Management），此外还有单一用户界面（Single User Interface）、单一进程空间（Single Process Space）等。
SSI是曙光天潮超级服务器系统中的关键技术之一。
混和平台的服务器聚集技术：曙光TC4000L服务器在多个层次上实现操作平台的混合支持，可以同时支持Windows NT/2000、LINUX操作系统，用户既可以使用熟悉的Windows系统进行系统监控，也可以使用UNIX管理控制台，如Telnet远程管理等等。
曙光TC4000L这种混合平台工作模式对于用户应用具有尤其重要的意义。
对于需要多操作系统的用户，使用曙光TC4000L混合平台集群服务器的优势就可以得到充分体现。
负载均衡技术：曙光天潮超级服务器服务器对用户应用（如FTP、Web等）实现了“单一IP、负载平衡、失效转移”工作模式，突破了多项集群服务器中的关键技术，如单一系统映象技术、多机HA技术、负载平衡技术等。
曙光TC4000L里负载均衡的解决方案可以将多种网络服务进行任务分发，根据用户的规模确定服务器的处理能力。
并消除了多点故障，在任何一个服务节点出现故障时，系统不会影响其他节点的正常使用。
系统管理员可以立即分配应用到其他正常工作的节点，整个系统依然可以确保正常工作。
众多节点集成到一起，使得系统管理员可以对系统资源进行统一的优化和重组，在分散方式下的紧张计算机资源立即变得非常的充裕，不但有效保证当前应用的正常运行，也为系统今后的扩展留有足够的空间。
原理如图1所示：图1.负载均衡示意图“用户”代表internet上的一个client端，“PowerRouter”代表机群里做任务分发的负载均衡点，“服务器”代表机群里的真实服务器当用户访问一个IP地址时，client端通过internet向机群发送IP请求，机群里的负载均衡点可以将IP请求根据真实服务器的负载能力进行分发，从而达到通过集群技术将多个服务器聚集起来共同承担IP请求。
高性能并行计算平台：高性能计算技术在大规模计算任务和模拟技术上极具优势，它不但能够帮助我们对宏观或微观世界进行深入和全面的理解和探索，而且能够有效地帮助我们掌握客观世界的发展规律，正确决策。
曙光TC4000L机群集成了MPI/PVM等国际通用的并行运算平台、搭建了fortun、C、C++编译环境，适用于PGI编译器、intel编译器。
用户可以应用vtune、total view以及vmpair 等调试器对数学模型进行调优，分时上电、电源管理技术：独特的电源管理可以令用户安全上、下电。
机器上电是机群应用中很小的一个环节，但是当用电器通电时，瞬间冲击电流可以达到正常工作电流的3倍之多，当大规模机群上电时所有节点同时接通电流，如果不对此时的峰值电流进行处理，将使当地电网内设备受到冲击，更甚者会使电网崩溃。
人工单台设备分别上电还会占用管理员大量的人力和时间。
同时在机群中有些设备之间的上电时有次序的，违反了上电次序可能会造成机群系统部不能够正常工作。
为此，曙光TC4000L机群的采用了细化到节点的分时上电技术。
根据机群内部节点的ID号码，间隔50ms依次上电，这样就避免了对电网的冲击，保证了设备的上电顺序。
电源系统包含了电源检测模块、电源监控模块、负载均衡设计、单片机分时上电设计以及独特的端子排设计，能够支持220V双相电380V三相电，整个机群电源系统的设计符合航空标准。
对电源的电压、电流进行实时监测，增加的电源负载均衡模块，使机群内电流分配更加合理。
视频切换系统：随着Cluster规模的不断扩大，对于系统的可管理性也提出了越来越高的要求，很多管理无法通过网络实现，也无法通过串口来实现，这时，只有直接连接在节点上的键盘、鼠标、显示器才能实现最佳的管理方式。
但在大规模的Cluster中，不可能为每个节点都配备一套键盘、鼠标、显示器，所以需要实现用一套键盘、鼠标、显示器实现对所有节点的控制，曙光大规模KVM系统正是为满足这一要求所设计。
USTS1U内置控制台大规模KVM系统技术指标：最多可连接1024台（128x8）节点机节点与终端之间总线最大长度达到100米支持PS/2键盘、鼠标、各种VGA显卡和显示器提供终端OSD菜单切换和Ctrl+Alt+节点号切换两种切换方式节点的编码可通过拨码盘更改某一节点所在主机关机不影响整个系统机群系统监控技术：曙光TC4000L系统利用简单直观的管理工具来管理整个集群，使得系统管理员可以从多台服务器重复、单调的管理工作中解放出来，极大地提高了工作效率。
监控工具可以监控到整个集群的各个层面的运行状态，如：系统工作环境，各节点CPU和内存的使用率、网络流量、硬盘温度、环境温度、机箱风扇转速、电源电压等等，使系统管理员对各节点的情况一目了然。
监控工具同时提供了报警功能，当出现故障点时（如温度异常、风扇停止转动等），会出现报警界面，可以及时提醒系统管理员进行处理，避免或减少系统故障和由其引起的用户损失。
系统规模越大，系统管理和监控的效率越高。
曙光TC4000L服务器在功能上追求实用性，尽量保证用户操作的简单性，用户人机交互接口灵活多样，全方位满足用户使用需求。
曙光TC4000L不仅追求功能上的尽善尽美，而且定位于每一项设计都要让用户“看得到、摸得着”，真正服务于用户，受益于用户。
多层次LCD显示和查询；全方位的管理和监控；详尽的使用文档和帮助系统；操作界面简洁、功能清楚；LINUX操作系统上创造Windows风格等等方便于用户的设计都是曙光TC4000L的杰作。
