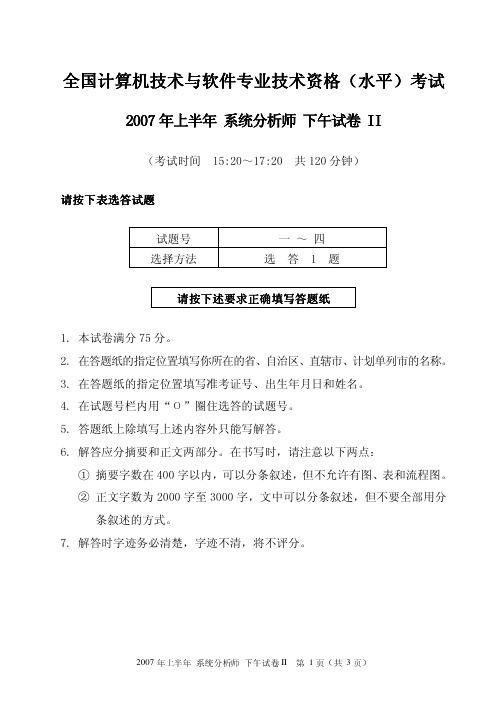

全国计算机技术与软件专业技术资格全国计算机技术与软件专业技术资格（（水平水平））考试考试2007年上半年年上半年 系统分析师系统分析师 下午试卷下午试卷 II II II（考试时间 15:20～17:20 共120分钟）请按下表选答试题请按下表选答试题试题号 一 ～ 四 选择方法选 答 1 题请按下述要求正确填写答题纸请按下述要求正确填写答题纸1. 本试卷满分75分。
2. 在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。
3. 在答题纸的指定位置填写准考证号、出生年月日和姓名。
4. 在试题号栏内用“Ο”圈住选答的试题号。
5. 答题纸上除填写上述内容外只能写解答。
6. 解答应分摘要和正文两部分。
在书写时，请注意以下两点：① 摘要字数在400字以内，可以分条叙述，但不允许有图、表和流程图。
② 正文字数为2000字至3000字，文中可以分条叙述，但不要全部用分条叙述的方式。
7. 解答时字迹务必清楚，字迹不清，将不评分。
试题一 论企业软件过程改进的实施软件过程是软件生命周期中所有技术活动和管理活动的集合。
软件过程改进是根据某种模型对现有软件过程进行评估和改进的活动。
通过实施软件过程改进可以规范企业的软件开发活动，提升软件过程能力和水平，降低软件缺陷率，获得预期的产品质量，提高企业的效益，进而树立良好的企业形象，提升企业的市场竞争力。
请围绕请围绕““企业软件过程改进的实施企业软件过程改进的实施””论题论题，，依次从以下三个方面进行论述依次从以下三个方面进行论述。
1．概要叙述你参与实施的企业软件过程改进项目以及你所担任的主要工作。
2．论述该企业实施软件过程改进项目中如何根据企业的实际情况采用模型标准以及实施的主要方法和步骤。
3．具体阐述该企业在实施软件过程改进的活动中所发现并解决的主要问题和效果。
试题试题二二 论信息系统的可行性分析可行性是对开发一个信息系统的收益的度量，可行性分析是度量可行性的过程，它是一种在生命周期的各个检查点上进行的可行性评估。

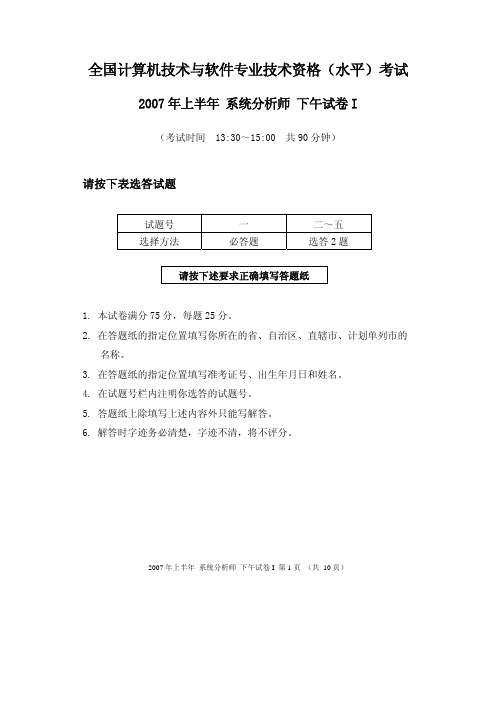

全国计算机技术与软件专业技术资格（水平）考试 2007年上半年 系统分析师 下午试卷I（考试时间 13:30～15:00 共90分钟）请按下表选答试题试题号 一 二～五选择方法 必答题 选答2题请按下述要求正确填写答题纸1. 本试卷满分75分，每题25分。
2. 在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。
3. 在答题纸的指定位置填写准考证号、出生年月日和姓名。
4. 在试题号栏内注明你选答的试题号。
5. 答题纸上除填写上述内容外只能写解答。
6. 解答时字迹务必清楚，字迹不清，将不评分。
2007年上半年系统分析师下午试卷I 第1页（共 10页）2007年上半年 系统分析师 下午试卷I 第2页 （共 10页）试题一（25分）阅读下列关于程序测试计划的叙述，在答题纸上回答问题1至问题4。
某程序P 包括A ～H 八个模块，其结构如图1-1所示，其中模块D 与G 需要调用公共模块E 。
图1-1现计划采用自顶向下方法执行程序P 的测试项目，该项目包括多个作业。
设作业A 的任务是对模块A 进行测试，作业B 的任务是对模块B 进行测试，...，依次类推。
作业P 的任务是对程序P 进行整体测试。
表1-1列出了该项目各作业计划所需的天数、至少必须的天数（即再增大花费也不能缩短的天数）以及每缩短1天测试所需增加的费用：表1-1作业计划所需天数至少必须的天数每缩短1天所需 增加的费用(元)A 2 1 500B 5 31000 C 7 4 2500 D 4 3 2000 E 4 2 2000 F 3 2 1500 G 5 4 2500 H 4 2 2000P 55图1-2是尚未完成的该项目计划图，其中，每条箭线表示一个测试作业，箭线上标注的字母表示作业名，数字表示计划测试天数。
图1-2【问题1】（6分）请通过填补箭线完成图1-2所示的该项目计划图。
若为虚作业，请画成虚箭线；若为实箭线，请在箭线上注明作业名以及计划测试天数。

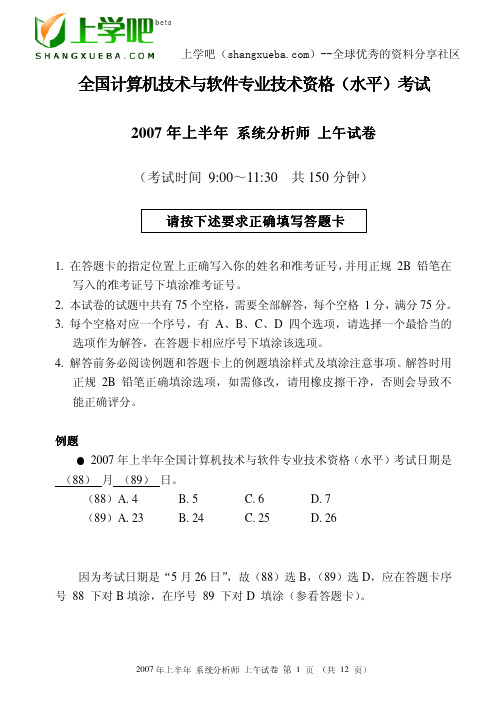

全国计算机技术与软件专业技术资格全国计算机技术与软件专业技术资格（（水平水平））考试2007年上半年 系统分析师 上午试卷（考试时间 9:00～11:30 共150分钟）请按下述要求正确填写答题卡1. 在答题卡的指定位置上正确写入你的姓名和准考证号，并用正规 2B 铅笔在写入的准考证号下填涂准考证号。
2. 本试卷的试题中共有75个空格，需要全部解答，每个空格 1分，满分75分。
3. 每个空格对应一个序号，有A 、B 、C 、D 四个选项，请选择一个最恰当的选项作为解答，在答题卡相应序号下填涂该选项。
4. 解答前务必阅读例题和答题卡上的例题填涂样式及填涂注意事项。
解答时用正规 2B 铅笔正确填涂选项，如需修改，请用橡皮擦干净，否则会导致不能正确评分。
例题● 2007年上半年全国计算机技术与软件专业技术资格（水平）考试日期是月 （89） 日。
（88）A. 4 B. 5 C. 6 D. 7 （89）A. 23 B. 24 C. 25 D. 26因为考试日期是“5月26日”，故（88）选B ，（89）选D ，应在答题卡序号 88 下对B 填涂，在序号 89 下对D 填涂（参看答题卡）。
● 采用UML分析用户需求时，用例UC1可以出现在用例UC2出现的任何位置，那么UC1和UC2之间的关系是 （1） 。
（1）A. include B. extend C. generalize D. call● 关于UML中的状态图和活动图的叙述中，（2）是错误的。
（2）A. 状态图和活动图都是对系统的动态方面进行建模的图B. 活动图是状态图的一种特殊情况，其中所有或大多数状态是活动状态C. 状态图显示从状态到状态的控制流，活动图显示的是从活动到活动的控制流D. 在对一个对象的生存期建模时，只能使用状态图● UML提供了5种对系统动态方面建模的图，其中 （3） 对系统行为组织和建模；（4） 对系统功能建模，它强调对象之间的控制流； （5） 之间是同构的。

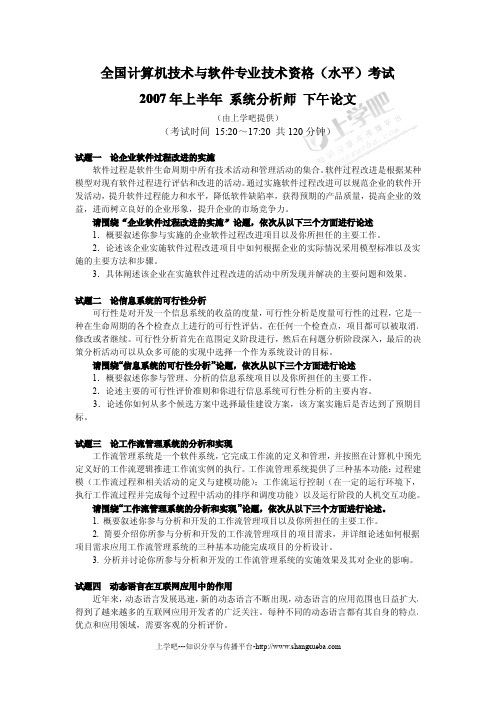

全国计算机技术与软件专业技术资格（水平）考试2007年上半年系统分析师下午论文（由上学吧提供）（考试时间15:20～17:20共120分钟）试题一论企业软件过程改进的实施软件过程是软件生命周期中所有技术活动和管理活动的集合。
软件过程改进是根据某种模型对现有软件过程进行评估和改进的活动。
通过实施软件过程改进可以规范企业的软件开发活动，提升软件过程能力和水平，降低软件缺陷率，获得预期的产品质量，提高企业的效益，进而树立良好的企业形象，提升企业的市场竞争力。
请围绕“企业软件过程改进的实施”论题，依次从以下三个方面进行论述1．概要叙述你参与实施的企业软件过程改进项目以及你所担任的主要工作。
2．论述该企业实施软件过程改进项目中如何根据企业的实际情况采用模型标准以及实施的主要方法和步骤。
3．具体阐述该企业在实施软件过程改进的活动中所发现并解决的主要问题和效果。
试题二论信息系统的可行性分析可行性是对开发一个信息系统的收益的度量，可行性分析是度量可行性的过程，它是一种在生命周期的各个检查点上进行的可行性评估。
在任何一个检查点，项目都可以被取消、修改或者继续。
可行性分析首先在范围定义阶段进行，然后在问题分析阶段深入，最后的决策分析活动可以从众多可能的实现中选择一个作为系统设计的目标。
请围绕“信息系统的可行性分析”论题，依次从以下三个方面进行论述1．概要叙述你参与管理、分析的信息系统项目以及你所担任的主要工作。
2．论述主要的可行性评价准则和你进行信息系统可行性分析的主要内容。
3．论述你如何从多个候选方案中选择最佳建设方案，该方案实施后是否达到了预期目标。
试题三论工作流管理系统的分析和实现工作流管理系统是一个软件系统，它完成工作流的定义和管理，并按照在计算机中预先定义好的工作流逻辑推进工作流实例的执行。
工作流管理系统提供了三种基本功能：过程建模（工作流过程和相关活动的定义与建模功能）；工作流运行控制（在一定的运行环境下，执行工作流过程并完成每个过程中活动的排序和调度功能）以及运行阶段的人机交互功能。

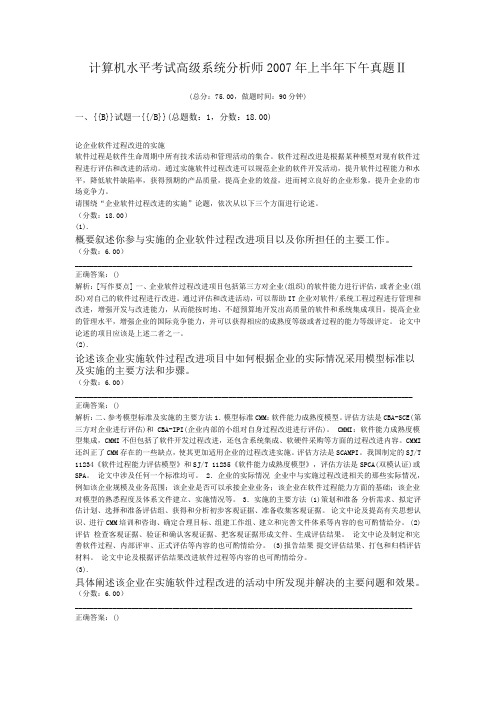

计算机水平考试高级系统分析师2007年上半年下午真题Ⅱ(总分：75.00，做题时间：90分钟)一、{{B}}试题一{{/B}}(总题数：1，分数：18.00)论企业软件过程改进的实施软件过程是软件生命周期中所有技术活动和管理活动的集合。
软件过程改进是根据某种模型对现有软件过程进行评估和改进的活动。
通过实施软件过程改进可以规范企业的软件开发活动，提升软件过程能力和水平，降低软件缺陷率，获得预期的产品质量，提高企业的效益，进而树立良好的企业形象，提升企业的市场竞争力。
请围绕“企业软件过程改进的实施”论题，依次从以下三个方面进行论述。
（分数：18.00）(1).概要叙述你参与实施的企业软件过程改进项目以及你所担任的主要工作。
（分数：6.00）__________________________________________________________________________________________正确答案：()解析：[写作要点] 一、企业软件过程改进项目包括第三方对企业(组织)的软件能力进行评估，或者企业(组织)对自己的软件过程进行改进。
通过评估和改进活动，可以帮助IT企业对软件/系统工程过程进行管理和改进，增强开发与改进能力，从而能按时地、不超预算地开发出高质量的软件和系统集成项目，提高企业的管理水平，增强企业的国际竞争能力，并可以获得相应的成熟度等级或者过程的能力等级评定。
论文中论述的项目应该是上述二者之一。
(2).论述该企业实施软件过程改进项目中如何根据企业的实际情况采用模型标准以及实施的主要方法和步骤。
（分数：6.00）__________________________________________________________________________________________正确答案：()解析：二、参考模型标准及实施的主要方法1．模型标准CMM：软件能力成熟度模型。
全国计算机技术与软件专业技术资格（水平）考试2007年上半年系统分析师下午试卷1答案试题一【问题1】注：节点4到5为虚箭线【问题2】20 天【问题3】（1）将作业A 缩短1 天，需要增加元（2）再将作业B 缩短1 天，需要再增加1000 元【问题4】应增加2500 元，将作业G 缩短1 天试题二【问题1】(1)CPU 系统能够支持的最大(2)主存能够支持的最大(3)I/O 总线能够支持的最大(4)每个Ultral3 SCSI 总线能够支持的最大IOPS=【问题2】(1)磁盘的平均I/O 时间=(2)每个磁盘的最大IOPS=(3)采用80G 规格的磁盘，磁盘系统能提供的最大IOPS 为3072。
采用40G 规格的磁盘，磁盘系统能提供的最大IOPS 为6144。
【问题3】(1)若采用80GB 规格的磁盘则需要3 个驱动器盒和3 条SCSI 连接线。
若采用40GB 规格的磁盘则需要4 个驱动器盒和4 条SCSI 连接线。
(2)I／O 性能瓶颈由磁盘本身决定。
(3)采用80GB 磁盘的总成本为20000+3×500+1920×10+1500×3=45200采用40GB 磁盘的总成本为20000+4×500+1920×10+1500×4=47200(4)采用80GB 磁盘的每个IOPS 的成本为采用4QGB 磁盘的每个IOPS 的成本为(5)采用40GB 磁盘的组织方式件能价格比高。
试题三【问题1】表现层、业务逻辑的组件层和持久层。
表现层用来建立应用系统的界面，对应视力（View）。
业务逻辑组件层来开发应用逻辑，对应控制器（Controller）。
持久层是实现持久化存储，对应模型（Model）。
【问题2】1．Struts 框架Struts 是基于模型--视图--控制器(MVC)模式的开源框架，主要用于企业应用中表示层的实现。
借助于Struts，开发人员可以把主要精力集中在业务处理上，简化遵循MVC 设计模式的Web 应用开发工作，很好地实现代码重用，提高开发效率。
全国计算机技术与软件专业技术资格全国计算机技术与软件专业技术资格（（水平水平））考试考试20020077年上半年年上半年 系统分析师系统分析师 下午试卷I（考试时间 13:30～15:00 共90分钟）请按下表选答试题请按下表选答试题试题号 一 二～五 选择方法必答题选答2题请按下述要求正确填写答题纸请按下述要求正确填写答题纸1. 本试卷满分75分，每题25分。
2. 在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。
3. 在答题纸的指定位置填写准考证号、出生年月日和姓名。
4. 在试题号栏内注明你选答的试题号。
5. 答题纸上除填写上述内容外只能写解答。
6. 解答时字迹务必清楚，字迹不清，将不评分。
试题试题一一（25分）阅读下列关于程序测试计划的叙述阅读下列关于程序测试计划的叙述，，在答题纸上回答问题1至问题4。
某程序P 包括A ～H 八个模块，其结构如图1-1所示，其中模块D 与G 需要调用公共模块E 。
图1-1现计划采用自顶向下方法执行程序P 的测试项目，该项目包括多个作业。
设作业A 的任务是对模块A 进行测试，作业B 的任务是对模块B 进行测试，...，依次类推。
作业P 的任务是对程序P 进行整体测试。
表1-1列出了该项目各作业计划所需的天数、至少必须的天数（即再增大花费也不能缩短的天数）以及每缩短1天测试所需增加的费用：表1-1作业计划所需天数至少必须的天数每缩短1天所需 增加的费用(元)A 2 1500 B 5 3 1000 C 7 4 2500 D 4 3 2000 E 4 2 2000 F 3 2 1500 G 5 4 2500 H 4 2 2000P 55图1-2是尚未完成的该项目计划图，其中，每条箭线表示一个测试作业，箭线上标注的字母表示作业名，数字表示计划测试天数。
图1-2【问题1】（6分）请通过填补箭线完成图1-2所示的该项目计划图。
若为虚作业，请画成虚箭线；若为实箭线，请在箭线上注明作业名以及计划测试天数。
2007年上半年软件水平考试（中级）数据库系统工程师下午（应用技术）试题真题试卷(总分：60.00，做题时间：90分钟)一、试题一(总题数：2，分数：12.00)1.试题一（）（分数：6.00）__________________________________________________________________________________________ 解析：读以下说明和图，回答问题1至问题3，将解答填入对应栏内。
【说明】某房屋租赁公司欲建立一个房屋租赁服务系统，统一管理房主和租赁者的信息，从而快速地提供租赁服务。
该系统具有以下功能：1．登记房主信息。
对于每名房主，系统需登记其姓名、住址和联系电话，并将这些信息写入房主信息文刊：。
2．登记房屋信息。
所有在系统中登记的房屋都有一个唯一的识别号(对于新增加的房屋，系统会自动为其分配一个识别号)。
除此之外，还需登记该房屋的地址、房型(如平房、带阳台的楼房、独立式住宅等)、最多能够容纳的房客数、租金及房屋状态(待租赁、已出租)。
这些信息都保存在房屋信息文件中。
一名房主可以在系统中登记多个待租赁的房屋。
3．登记租赁者信息。
所有想通过该系统租赁房屋的租赁者，必须首先在系统中登记个人信息，包括：姓名、住址、电话号码、出生年月和性别。
这些信息都保存在租赁者信息文件中。
4．租赁房屋。
已经登记在系统中的租赁者，可以得到一份系统提供的待租赁房屋列表。
一旦租赁者从中找到合适的房屋，就可以提出看房请求。
系统会安排租赁者与房主见面。
对于每次看房，系统会生成一条看房记录并将其写入看房记录文件中。
5．收取于续费。
房主登记完房屋后，系统会生成一份费用单，房主根据费用单交纳相应的费用。
6．变更房屋状态。
当租赁者与房主达成租房或退房协议后，房主向系统提交变更房屋状态的清求。
系统将根据房主的请求，修改房屋信息文件。
数据流图1—1和图1-2分别给出了该系统的顶层数据流图和0（分数：6.00）(1).使用[【说明】中给出的词汇，将数据流图1-1中(1)～(4)处的数据流补充完整。
2007年上半年软件水平考试（中级）信息系统管理工程师下午（技术应用）试题真题试卷(题后含答案及解析) 题型有：1. 试题一 2. 试题二 3. 试题三 4. 试题四试题一阅读下列说明，回答问题1至问题3。
[说明] 信息系统管理指的是企业信息系统的高效运作和管理，其核心目标是管理业务部门的信息需求，有效地利用信息资源恰当地满足业务部门的需求。
1．信息系统管理的四个关键信息资源分别为硬件资源、软件资源、网络资源和数据资源，请在下列A～H的8个选项中选择分别符合上述4个类别的具体实例(每类两个)，填入空(1)～(4)中。
硬件资源包括：(1)。
软件资源包括：(2)。
网络资源包括：(3)。
数据资源包括：(4)。
A．图表B．数据文件C．集线器D．工作站E．打印机F．操作系统G．路由器H．软件操作手册正确答案：(1)D、E(2)F、H(3)C、G(4)A、B2．信息系统管理通用体系架构分为三个部分，分别是信息部门管理、业务部门信息支持和信息基础架构管理，请在下列A～F的6个选项中选择各部分的具体实例(每部分两个)，填入空(5)～(7)中。
信息部门管理：(5)。
业务部门信息支持：(6)。
信息基础架构管理：(7)。
A．故障管理B．财务管理C．简化IT管理复杂度D．性能及可用性管理E．配置及变更管理F．自动处理功能和集成化管理正确答案：(5)B、E(6)A、D(7)C、F3．企业信息系统管理的策略是为企业提供满足目前的业务与管理需求的解决方案。
具体而言包括以下4个内容，请将合适的解释填入空(8)～(10)中。
1．面向业务处理：目前，企业越来越关注解决业务相关的问题，而一个业务往往涉及多个技术领域，因此在信息系统管理中，需要面向业务的处理方式，统一解决业务涉及到的问题。
2．管理所有的IT资源，实现端到端的控制：(8)。
3．丰富的管理功能：(9) 4．多平台、多供应商的管理：(10)正确答案：(8)信息系统管理中，所有信息资源必须作为一个整体来管理，企业信息部门只使用一个管理解决方案就可以管理企业的所有信息资源，包括不同的网络、系统、应用软件和数据库。
全国计算机技术与软件专业技术资格（水平）考试 2007年上半年 系统分析师 下午试卷I（考试时间 13:30～15:00 共90分钟）请按下表选答试题试题号 一 二～五选择方法 必答题 选答2题请按下述要求正确填写答题纸1. 本试卷满分75分，每题25分。
2. 在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。
3. 在答题纸的指定位置填写准考证号、出生年月日和姓名。
4. 在试题号栏内注明你选答的试题号。
5. 答题纸上除填写上述内容外只能写解答。
6. 解答时字迹务必清楚，字迹不清，将不评分。
2007年上半年系统分析师下午试卷I 第1页（共 10页）2007年上半年 系统分析师 下午试卷I 第2页 （共 10页）试题一（25分）阅读下列关于程序测试计划的叙述，在答题纸上回答问题1至问题4。
某程序P 包括A ～H 八个模块，其结构如图1-1所示，其中模块D 与G 需要调用公共模块E 。
图1-1现计划采用自顶向下方法执行程序P 的测试项目，该项目包括多个作业。
设作业A 的任务是对模块A 进行测试，作业B 的任务是对模块B 进行测试，...，依次类推。
作业P 的任务是对程序P 进行整体测试。
表1-1列出了该项目各作业计划所需的天数、至少必须的天数（即再增大花费也不能缩短的天数）以及每缩短1天测试所需增加的费用：表1-1作业计划所需天数至少必须的天数每缩短1天所需 增加的费用(元)A 2 1 500B 5 31000 C 7 4 2500 D 4 3 2000 E 4 2 2000 F 3 2 1500 G 5 4 2500 H 4 2 2000P 55图1-2是尚未完成的该项目计划图，其中，每条箭线表示一个测试作业，箭线上标注的字母表示作业名，数字表示计划测试天数。
图1-2【问题1】（6分）请通过填补箭线完成图1-2所示的该项目计划图。
若为虚作业，请画成虚箭线；若为实箭线，请在箭线上注明作业名以及计划测试天数。
【问题2】（4分）完成该测试项目计划需要多少天？【问题3】（9分）（1）如果要求该测试项目比原计划提前1天完成，则至少应增加多少费用，应将哪些测试作业缩短1天？（2）如果要求该测试项目在（1）的基础上再提前1天完成，则至少应再增加多少费用，应再将哪些测试作业缩短1天？【问题4】（6分）假设该测试项目已按原计划部署，到了第7天末，发现模块A与B已按计划测试完成，但模块F却刚测试完，比原计划延迟了2天。
为了保证该项目仍能在原计划总天数内完成，则至少应增加多少费用，应缩短哪些作业多少天？2007年上半年系统分析师下午试卷I 第3页（共 10页）试题二（25分）阅读以下关于I/O系统处理能力评估的说明，在答题纸上回答问题1至问题3。
拟建设的某事务处理系统数据交换非常频繁。
经过初步分析，存储子系统的I/O性能决定了整个系统的响应时间。
目前主流磁盘的容量为40GB和80GB两种规格。
采用不同规格的磁盘，存储子系统的I/O性能会有很大的不同，同时也产生不一样的成本。
评价使用小容量或大容量磁盘每秒每个I/O操作的成本，对于选择恰当的设计方案意义重大。
经过调研，该项目的系统分析师小刘得到了以下与存储子系统有关的部件的性能和成本说明：（1）CPU系统，成本是20000元，处理能力是2500MIPS。
（2）主存的带宽是16字节，访问周期是10ns。
（3）1000MB/s的I/O总线，可连接20个Ultra3 SCSI总线和控制器。
（4）Ultral3 SCSI总线，成本是500元，传输速度是160MB/s，每条总线最多可以支持15个磁盘，执行一个磁盘I/O操作平均增加0.3ms的开销。
（5）每个磁盘I/O操作需要使用50000条CPU指令。
（6）安装磁盘的驱动器盒，成本是每个驱动器盒1500元。
为磁盘提供电力和降温，每个驱动器盒配置一条SCSI连接线，可以安放80GB磁盘8个或者40GB的磁盘12个。
（7）无论是大容量磁盘还是小容量磁盘，成本都是10元/GB，转速都是15000RPM （每分钟15000转），平均寻道时间是5ms，传输速率是40MB/s。
为了进一步进行定量评估，小刘假设磁盘存储容量必须是1920GB（大、小两种规格的磁盘不能混用），每次I/O的平均数据量是32KB，每次磁盘I/O操作时间=平均寻道时间+平均旋转延迟+传输时间，所有磁盘负载都是均衡的，而且所有设备的能力都可以得到100%的发挥。
说明：用IOPS表示每秒执行的I/O数量。
【问题1】（8分）（1） CPU系统能够支持的最大IOPS是多少？（2） 主存能够支持的最大IOPS是多少？（3） I/O总线能够支持的最大IOPS是多少？（4） 每个Ultra3 SCSI总线能够支持的最大IOPS是多少？【问题2】（7分）I/O链中最后一个连接是磁盘本身。
（1） 平均每次磁盘的I/O时间是多少（精确到0.1ms）？（2） 操作每个磁盘的最大IOPS是多少？（3） 采用大小两种规格的磁盘，磁盘能够提供的最大IOPS分别是多少？2007年上半年系统分析师下午试卷I 第4页（共 10页）（1） 采用大小两种规格的磁盘以组织存储系统，分别需要几个驱动器盒和几条SCSI连接线？（2） 系统I/O性能的瓶颈是由哪个部件决定的？（3） 两种组织方式的总成本分别是多少（精确到0.1元）？（4） 两种组织方式的每个IOPS的成本分别是多少（精确到0.1元）？（5） 哪种方式的性价比高？2007年上半年系统分析师下午试卷I 第5页（共 10页）阅读以下关于Java企业级应用系统开发架构选择方面的叙述，在答题纸上回答问题1至问题3。
某软件公司承担了某中小型企业应用软件开发任务，进度要求紧迫。
为了按时完成任务，选择合适的企业应用系统开发架构非常重要。
项目组在进行方案论证时，项目组成员提出了两种开发思路。
（1）刘工建议采用J2EE 5.0和EJB 3.0进行开发。
理由是J2EE定义了标准的应用开发体系结构和部署环境，EJB是J2EE的基础和核心。
J2EE 5.0主要目标是简化开发，相比EJB 2.1，EJB 3.0具有很多改进和提高。
（2）杜工建议采用Struts，Spring和Hibernate轻量级开源框架相结合的方式。
理由是随着Java开源项目阵营的发展壮大，一些基于POJOs (Plan Old Java Objects)的开源框架被广泛地引入到Java企业应用开发中来，与重量级的EJB框架相比，这些轻量级的框架有很多优点。
项目组仔细比较分析了两种方案的特点、优点和不足之处。
认为杜工和刘工的建议都合理，但是从结合当前项目实际情况出发，最后决定采用杜工的建议。
【问题1】（6分）Java企业应用框架一般被划分为三个层次，请用150字以内文字说明都有哪三个层次？功能分别是什么？【问题2】（12分）请用200字以内的文字叙述Struts，Spring和Hibernate开源框架特点和结合方式。
【问题3】（7分）请用200字以内的文字说明基于Struts，Spring和Hibernate的轻量级框架与基于EJB 的重量级框架解决问题的侧重点有什么不同？2007年上半年系统分析师下午试卷I 第6页（共 10页）2007年上半年 系统分析师 下午试卷I 第7页 （共 10页）阅读以下关于工业控制系统软件方面的叙述，在答题纸上回答问题1至问题4。
某公司新近签订了一份控制系统软件的研制合同。
合同技术要求如下：（1）本控制系统的软件运行平台拟采用嵌入式实时操作系统，控制系统的工作周期为10ms ，要求控制软件能够精确地按事先预定的时间顺序完成数据的采集、处理和输出；（2）为了提高整个系统的可靠性，控制系统采用容错处理，即用两个相对独立的计算机承担相同的工作，通过交叉对比，实现控制的双余度管理；当任何一台计算机出现故障时，系统可以进行单余度控制。
系统结构如图4-1所示。
图4-1（3）在10ms 工作周期内的时间分配见表4-1所示：表4-1功能时间要求（ms ）余度数据采集 1.5 输入交叉对比 1 数据处理 4 比较监控 1 输出交叉对比 1.5 其它 1公司总工程师将本项任务交付给项目主管李工程师实施，要求李工按双方合同要求完成本项目的策划、需求分析和方案设计工作，重点强调系统的可靠性要求，并特别提示：目前比较流行的嵌入式操作系统普遍采用可抢占式优先级调度策略，不能满足用户关于“能够精确地按事先预定的时间顺序完成数据的采集、处理和输出”的要求。
输入输入 输入输出2007年上半年 系统分析师 下午试卷I 第8页 （共 10页）李工接到任务后，认为本项目比较简单，很快就安排3名技术人员分别负责数据采集/输出模块、数据处理模块和比较监控模块的编写。
总工程师听到汇报后，认为李工的方案和安排不妥，理由是李工忽视了系统的可靠性要求，对系统需求的理解不够深入为实现系统关于可靠性方面的需求：（1）你认为在组织结构、人员分工、设计开发等方面应做出哪些安排和规定？ （2）请写出关于余度表决算法的考虑。
【问题2】（7分）请用200字以内的文字说明李工应如何设计优先级调度策略，并按照表4-1的要求实现任务流程处理。
【问题3】（3分）图4-2为控制软件的数据流程关系，请根据本题给出的各个功能模块，填补其中的空缺处。
图4-2【问题4】（3分）请用150字以内的文字说明什么是系统失步，系统失步后应如何处理。
计算机2计算机1阅读以下说明，在答题纸上回答问题1至问题6。
某学校在原校园网的基础上进行网络改造，网络方案如图5-1所示。
其中网管中心位于办公楼第三层，采用动态及静态结合的方式进行IP地址的管理和分配。
图5-1【问题1】（4分）设备选型是网络方案规划设计的一个重要方面，请用200字以内文字简要叙述设备选型的基本原则。
【问题2】（5分）从表5-1中为图5-1中（1）－（5）处选择合适设备，将设备名称写在答题纸的相应位置（每一设备限选一次）。
2007年上半年系统分析师下午试卷I 第9页（共 10页）2007年上半年 系统分析师 下午试卷I 第10页 （共 10页）表5-1设备类型 设备名称数量性能描述路由器Router1 1模块化接入，固定的广域网接口＋可选广域网接口，固定的局域网接口:100/1000Base-T/TX Switch1 1交换容量：1.2T ，转发性能：285Mpps ，可支持接口类型100/1000BaseT 、GE 、10GE ，电源冗余：1+1Switch2 1 交换容量：140G ，转发性能：100Mpps ，可支持接口类型GE ，电源冗余：无，20 百/千兆自适应电口 交换机Switch3 2交换容量：100G 转发性能：66Mpps ，可支持接口类型：FE 、GE ， 电源冗余：无，24千兆光口【问题3】（4分）为图5-1中（6）－（9）处选择介质，填写在答题纸的相应位置。
