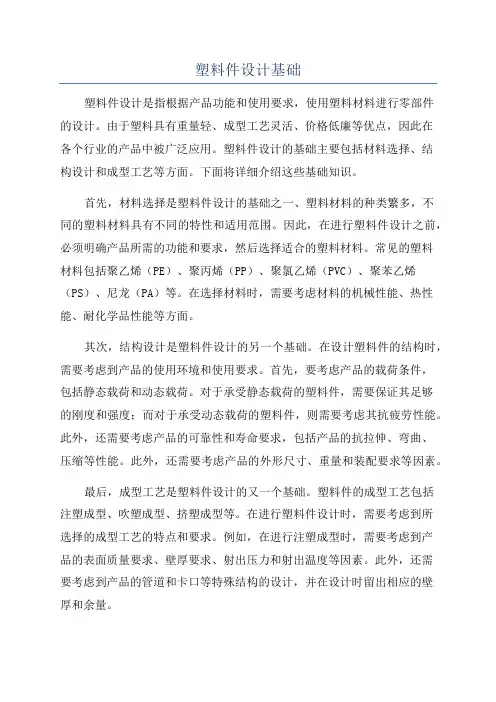

塑料件设计基础

塑料件设计基础塑料件设计是指根据产品功能和使用要求，使用塑料材料进行零部件的设计。

由于塑料具有重量轻、成型工艺灵活、价格低廉等优点，因此在各个行业的产品中被广泛应用。

塑料件设计的基础主要包括材料选择、结构设计和成型工艺等方面。

下面将详细介绍这些基础知识。

首先，材料选择是塑料件设计的基础之一、塑料材料的种类繁多，不同的塑料材料具有不同的特性和适用范围。

因此，在进行塑料件设计之前，必须明确产品所需的功能和要求，然后选择适合的塑料材料。

常见的塑料材料包括聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、尼龙（PA）等。

在选择材料时，需要考虑材料的机械性能、热性能、耐化学品性能等方面。

其次，结构设计是塑料件设计的另一个基础。

在设计塑料件的结构时，需要考虑到产品的使用环境和使用要求。

首先，要考虑产品的载荷条件，包括静态载荷和动态载荷。

对于承受静态载荷的塑料件，需要保证其足够的刚度和强度；而对于承受动态载荷的塑料件，则需要考虑其抗疲劳性能。

此外，还需要考虑产品的可靠性和寿命要求，包括产品的抗拉伸、弯曲、压缩等性能。

此外，还需要考虑产品的外形尺寸、重量和装配要求等因素。

最后，成型工艺是塑料件设计的又一个基础。

塑料件的成型工艺包括注塑成型、吹塑成型、挤塑成型等。

在进行塑料件设计时，需要考虑到所选择的成型工艺的特点和要求。

例如，在进行注塑成型时，需要考虑到产品的表面质量要求、壁厚要求、射出压力和射出温度等因素。

此外，还需要考虑到产品的管道和卡口等特殊结构的设计，并在设计时留出相应的壁厚和余量。

总结起来，塑料件设计的基础包括材料选择、结构设计和成型工艺等方面。

只有在充分考虑这些基础知识的情况下，才能设计出满足产品功能和使用要求的塑料件。

因此，在进行塑料件设计时，需要根据具体情况仔细分析，并结合实际情况进行设计，以确保产品的质量和可靠性。

设计塑料结构件的基本知识1设计塑料结构件应遵循以下基本原则：①塑料结构件应满足成型工艺的基本要求，有利于塑料件成型和脱模；②在保证使用性能的前提下，力求塑件设计合理，壁厚均匀，经济实用，满足各项技术指标；③结构简单，紧凑，有可靠的基准面，以便于模具制造；④造型美观，大方，注重手感和使用方便性。

2塑料结构件的质量要求⑴塑件尺寸精度塑件的尺寸精度是衡量塑件成型质量的首要指标，但塑件是在热状态下注射成型的，塑件的尺寸精度除受模具的制造误差影响外，主要还是受到塑料收缩的影响。

而塑料收缩大小还受到以下几个因素的影响。

①不同品牌的塑料其收缩率是各不相同的，而同一品牌的塑料也因生产厂家，生产批量以及所含水分与挥发物等的差异，都会使收缩率有所不同。

②在成型过程中，注射压力，时间及温度等注射成型条件的变化，也直接影响其收缩率，如注射压力高时，塑件的收缩率就小等。

③塑件的壁厚，几何形状等也会影响成型收缩率，如壁薄的塑件收缩小等。

④模具结构，如浇口尺寸大时，收缩小；料流方向平行，则收缩大，这些因素都直接影响着塑件的收缩率。

⑵塑件的表面质量塑件的质量除了尺寸精度外，还有塑件表面质量。

塑件表面质量包括以下几个方面：缺料，斑点，条纹，起泡，凹痕，熔接痕，色泽以及表面光泽性和表面粗糙度等，前面几项在注射过程中避免。

塑件的表面光泽性和表面粗糙度与成型零件的表面粗糙度，模具的磨损程度，塑料的品牌与质量以及成型工艺条件有关。

塑件外表面的表面粗糙度一般要求较高，这根据塑件的技术要求而定。

成型零件的表面粗糙度应比塑件高一级，才能达到塑件要求。

要求透明的塑件必须有很高的表面粗糙度，一般应达到Ra0.025µm以上。

3塑料结构件的设计技巧⑴塑件的壁厚根据塑件的使用性能要求应有足够的壁厚，保证塑件的强度和刚度。

但从塑料成型的角度来看，塑件过厚，使其收缩率加大，增加了尺寸的不稳定性，同时延长了塑件的冷却时间，使成型周期长而影响注射效率，并造成材料的浪费，提高生产成本；而塑件过薄，则使塑件的强度和刚度下降，影响使用寿命，同时使塑件成型时物料的流动阻力增大，影响成型效果，而且过薄的塑件，也给塑件的脱模带来了困难。

塑胶结构设计入门知识一、材料选择1.功能要求：根据产品的使用环境和要求，选择具备必要性能的塑胶材料，如强度、耐热性和耐化学性等。

2.成本考虑：根据项目的预算和成本限制，选择经济合理的塑胶材料。

3.加工性能：考虑材料的流动性、收缩性和成型工艺，以确保能够实现设计要求并提高产能。

常见的塑胶材料有聚丙烯(PP)、高密度聚乙烯(HDPE)、聚氯乙烯(PVC)、聚苯乙烯(PS)和聚碳酸酯(PC)等。

二、设计原则1.强度设计：根据产品的负荷和使用条件，确定塑胶零件的强度要求，并通过合理的形状设计和增加必要的加强材料来满足强度要求。

2.塑胶件的收缩和变形：由于塑胶材料在冷却过程中会发生收缩，设计时应考虑材料的收缩率，以避免零件尺寸不准确或变形。

3.壁厚设计：过于薄的壁厚可能导致塑胶零件的强度不足，而过于厚的壁厚会导致零件成本上升。

因此，应根据功能需求和材料性能合理选择壁厚。

4.结构合理：设计时应避免尖角、槽口和开放式结构，以免成型困难或产生应力集中。

三、常见问题1.气泡：气泡通常由于材料中的挥发物未能完全释放导致的。

解决方法包括调整填料速度、增加干燥时间和使用适当的材料等。

2.缩孔：缩孔是由于材料在冷却过程中收缩不均匀而产生的。

可以通过增加填充压力或改变产品的几何形状来减少缩孔。

3.白痕：白痕是在成形过程中形成的表面瑕疵，通常是由于温度不均匀或材料与金属模具的摩擦导致的。

可以通过调整温度和增加模具通气孔来减少白痕。

4.裂纹：裂纹通常是由于过分的应力或不适当的设计造成的。

解决方法包括增加加强材料、改变设计形状和加强结构等。

总结：。

塑料件设计要点一、壁厚一般光面出模角为≥0.5°~1.0°。

在深入或附有织纹的产品上视织纹的深度而相应增加，一般细皮纹（砂面）表面＞1°，粗皮纹表面＞3°。

塑料名称最小厚度小型制品壁厚中型制品壁厚大型制品壁厚PP平均厚度取2~2.5，最溥处不小于0.7，最厚处不大于4.5（否则缩水严重）二、圆角筋骨与主体交接处：倒圆角与壁厚的比例为0.2至0.6之间，理想数值是在0.5左右（即圆角半径小于壁厚的一半）特别受力的柱子根部做圆角，约R0.5。

主体转角处尽量倒圆角，内侧圆角半径最小值为壁厚的20%（一般取50%=R/T=0.5），外侧圆角半径最小为壁厚值任意位置圆角最小R大于0.3三、筋骨ABS/PMMA:a=2.0~3.5，b=0.4a，r=0.3~0.6a，f=0.5度，c≦3a，d>3aPBT:a<3.2时，b<0.6a，r>0.5a，f=0.5~度，c≦3b，d>3aPBT:a>3.2时，b<0.4a，r>0.5a，f=0.5度，c≦3b，d>3aPC/PS/PPO: a<3.2时，b<0.4a，r=0.25~1a，f=0.5度，c≦3a，d>2.5aPC/PS/PPO: a>3.2时，b<0.6a，r=0.25~1a，f=0.5度，c≦3a，d>2.5aPA/PE: b<0.6a，r=0.25~1a，f=0.5度，c≦3a，d>2.5aPP:a=2~2.5，b=0.3a，r=0.25a，f=0.5度，c=2.5~3a，d>3a要求表面质量好的话c=1.5a（2mm厚的手柄盖c取3mm）四、支柱当 BOSS不是很高而在模具上又是用司筒顶出时，其可不用做斜度。

当BOSS很高时，通常在其外侧加做十字肋（筋），该十字肋通常要做1-2度的斜度，BOSS看情况也要做斜度。

塑胶件的设计要点塑胶件的设计要点涉及多个方面，包括材料选择、结构设计、模具设计等。

以下是一些常见的塑胶件设计要点：1. 材料选择：* 材料特性：了解不同塑料材料的特性，包括强度、硬度、耐磨性、耐化学品性等。

* 成本考虑：考虑材料的成本，选择在项目预算内的合适材料。

2. 结构设计：* 壁厚设计：控制塑胶件的壁厚，避免过厚或过薄，以确保成型质量。

* 结构强度：确保塑胶件在使用过程中能够承受预期的载荷，采用合适的加强结构。

* 回流槽设计：在可能产生气泡的地方设置回流槽，有助于排除空气并提高填充效果。

3. 模具设计：* 冷却系统：合理设计冷却系统，确保塑胶件在成型时能够均匀冷却，减少变形和缩水。

* 浇口位置：选择合适的浇口位置，以确保塑料均匀充填整个模具腔体。

* 模具材料：选择耐磨性和导热性好的模具材料，提高模具寿命和生产效率。

4. 表面处理：* 外观要求：根据产品的外观要求选择适当的表面处理方式，如抛光、喷涂等。

* 纹理设计：如果需要特定的表面纹理，要在模具设计中考虑进去。

5. 可回收性：* 材料选择：尽量选择可回收的塑料材料，有助于减少环境影响。

6. 装配考虑：* 装配设计：如果塑胶件需要与其他零部件进行装配，确保设计中考虑到装配的便捷性。

7. 模拟和测试：* 流动性模拟：使用模流分析工具模拟塑胶熔体在模具中的流动，优化充填效果。

* 强度模拟：进行有限元分析等强度模拟，确保塑胶件在使用条件下具有足够的强度。

这些是一般塑胶件设计的要点，具体的设计要根据具体项目的要求、材料特性和生产工艺来进行调整。

最好在设计过程中进行充分的沟通和合作，确保设计能够满足产品的功能、外观和生产要求。

塑料件的设计要求1、塑料的外观要求•产品表面应平整、饱满、光滑、过渡自然，不得有碰、划伤以及缩孔等缺陷。

•产品厚度应均匀一致，无翘曲变形、飞边、毛刺、缺料、水丝、流痕、熔接痕及其它影响性能的注塑缺陷。

•毛边、浇口应全部清除、修整。

•产品色泽应均匀一致，表面无明显色差。

颜色为本色的制件应与原材料颜色基本一致且均匀。

•需配颜色的制件应符合色板要求。

2、塑料件设计要点2.1、开模方向和分型线•每个塑料产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

•开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯，减少拼缝线，延长模具寿命。

2.2、脱模斜度•适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

•适当的脱模斜度可避免产品顶伤，深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位。

2.3、产品壁厚•各种塑料均有一定的壁厚范围，一般0.5－4mm。

当壁厚超过4mm时，将引起冷却时间过长产生缩印等问题，应考虑改变产品结构。

一般摩托车的塑料厚度为3±0.2mm。

•壁厚不均会引起表面缩印，引起气孔和熔接痕。

2.4、加强筋，加强筋的合理应用，可增加产品刚性，减少变形。

应避免筋的集中，否则引起表面缩印。

•加强筋的厚度一般为壁厚的1/3－1/2。

•筋与筋之间的距离大于4倍壁厚。

•筋的高度小于3倍壁厚。

•加强筋的单面斜度应大于1.5°，以避免顶伤。

2.5、圆角•圆角一般取0.5 1.5倍壁厚。

•圆角太小可能引起产品应力集中，导致产品开裂。

•圆角太小可能引起模具型腔应力集中，导致型腔开裂•合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

2.6、孔的设计•孔的形状应尽量简单，一般取圆形。

•孔的轴向和开模方向一致，可以避免抽芯。

塑胶件设计基础知识嘿，朋友！咱们来聊聊塑胶件设计这回事儿。

你知道吗？塑胶件就像咱们生活中的小精灵，无处不在却又常常被忽视。

从咱们手中的手机壳，到家里的各种电器外壳，再到汽车里的零部件，塑胶件可真是大显身手。

那塑胶件设计到底是咋回事呢？这可得从材料说起。

就好比做菜得选好食材，塑胶件设计也得选对塑胶材料。

不同的塑胶材料，那脾气可大不一样！有的硬邦邦像个倔强的小孩，有的软乎乎像个温柔的姑娘。

比如说，要是你想做个特别结实耐用的零件，就得选那种强度高、耐磨性好的材料；要是想做个有弹性、能弯曲的部件，那就得找那种柔韧性强的材料。

这要是选错了材料，那不就像让兔子去拉车，白费力气嘛！再来说说塑胶件的形状和结构。

这可真是个技术活！你想想，一个塑胶件既要好看，又要实用，还得容易制造，这要求可不低。

比如说，一个简单的盒子形状的塑胶件，你得考虑它的壁厚。

壁太薄了，它就像个纸老虎，一戳就破；壁太厚了，又浪费材料，增加成本，这多不划算！还有那些复杂的形状，像有各种凸起、凹陷、孔洞的，设计的时候可得小心，别到时候生产出来装不上去，那可就闹笑话了！塑胶件的连接方式也很重要哦！就像咱们盖房子，得把砖头一块块牢固地连接起来。

塑胶件也一样，常见的连接方式有卡扣连接、螺丝连接、胶水连接等等。

每种连接方式都有它的优缺点。

卡扣连接简单方便，但是强度可能不够；螺丝连接牢固可靠，但是会影响外观；胶水连接密封性好，但是操作起来麻烦。

这可得根据具体情况来选择，就像选鞋子，得合脚才行！还有啊，塑胶件的表面处理也不能马虎。

你想要它光滑如镜，还是有磨砂质感？是要鲜艳的颜色，还是低调的纯色？这都得在设计的时候想好。

不然生产出来的塑胶件表面粗糙、颜色暗淡，那可就没人喜欢啦！在塑胶件设计的过程中，还得考虑模具的问题。

模具就像是塑胶件的“妈妈”，它决定了塑胶件的出生质量。

模具设计得好，生产出来的塑胶件尺寸精准、质量上乘；模具设计不好，那生产出来的塑胶件就可能有各种缺陷，这可就麻烦大了。
