大型商场、超市公共广播系统设计方案

一、系统的功能设计一般情况下，大型商场、超市的公共广播系统也应具有消防紧急广播系统功能。正常情况下，公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外，在遇到消防报警时，能对出事区域实现手动选区进行紧急广播。

大型商场、超市的公共广播系统中，节目源通常设置三个： CD 唱机、双卡录音座和广播话筒。

CD 机选用多碟 CD 唱机，预先放入多张 CD 片，所有曲目可预先循环播放，供播放背景音乐使用。录音座选用双卡录音座，双卡可循环工作，播放背景音乐录音带，也可供广播通知临时录音使用。广播话筒选用台式鹅颈话筒，操作方便，内置钟声发生器，说话前可发出清脆的钟声，以提醒听众注意，主要供广播通知时使用。大型商场、超市公共广播系统中扬声器的选型基本遵循以下原则：有装饰天花板的区域采用吸顶式扬声器，无装饰天花板的区域采用悬吊式音箱或壁挂式音箱。许多大型商场、超市为单层建筑，按照中国消防系统规范要求，其内部区域必须设置多个防火卷帘门。为此，我们在设计大型商场、超市公共广播系统时，也必须遵照有关规定按内部防火区域进行广播分区。考虑到区域有必要设置自备声源以便商品促销，为此特别配备紧急广播切换模块。正常情况下，这些区域可自行广播，消防紧急状态时，自动强行切入到公共广播系统，优先进行消防紧急广播。考虑到大型商场、超市的每一个区域的使用功能和要求不尽相同，因此，公共广播系统应对所有区域和办公用房设置具有独立音量调节功能的音量控制器。为满足消防广播要求，所有音量控制器应具有紧急切换（强切）功能，确保在消防紧急广播状态时能够实现最大音量广播。由于大型商场、超市客流量较大，为防止消防探头误报警，而引起顾客不必要的恐慌，一般情况下，如果消防控制主机与广播主机同处一室，则广播分区控制系统不设置消防联动控制自动紧急广播这一特殊功能。只是根据已确定的广播区域，配备广播区域选择器、广播区域切换器组成广播分区控制系统，实现手动选择广播区域，进行背景音乐广播或者消防紧急广播。如果消防控制主机与广播主机分设二处，也仅仅考虑增设消防联动自动报警、自动开机功能，同样不设置消防联动控制自动紧急广播这一特殊功能。二、公共广播系统设计方案举例

1．工程概况

SAMS CLUB 为单层建筑，总面积为 20000 平方米，内部设有 6 个防火区域。 2．设计方案简要说明

• 整个广播系统设备按照标准配置， AMA 为首选品牌。 AMA 公共广播系统设备外形美观、音质优美、价廉物美，在工程界口碑极佳，深受广大工程商的青睐。

•SAMS CLUB 公共广播系统将背景音乐广播系统和消防紧急广播系统合二为一。

• 整个系统共分 6 个广播区域。

•所有区域设置具有独立音量调节功能、消防强切功能的区域音量控制器。

•为方便设置商品促销区域，配备 5 个紧急广播切换模块。

•公共广播系统内部设置紧急状态联动控制器，实现自动开机。

• 整个 SAMS CLUB 共配置 55 只扬声器，具体分布情况如下表所示：

区域扬声器数量

吸顶扬声器悬吊式音箱

110 只

210 只

310 只

45只

55只

610 只 5 只

合计 20 只 35 只

总计 55 只

• 扬声器选型

有装饰天花板的区域采用 AMA PC-865B 吸顶式扬声器，无装饰天花板的区域采用悬吊式音箱。•扬声器的功率分配

根据 AMA 扬声器的技术参数，参照消防广播要求，每只扬声器功率分配如下：吸顶式扬声器分配功率 3W 悬吊式音箱分配功率 15W

•系统输出功率计算

根据系统设计所确定的扬声器数量以及每只 AMA 扬声器的分配功率，计算出所有扬声器的损耗功率为：

20 只X3W / 只 + 35 只X15 W / 只=585 W

按照上述扬声器的损耗功率，以线路传输损耗系数卩=1.2（线路传输损耗系数卩如何确定，请参阅《酒店广播系统设计范例》来计算系统所需的输出功率

系统输出功率 = 1.2X 585 = 702 W

•功率放大器的数量

根据计算出的系统所需输出功率702 W，按配备AMA PA2240功率放大器计算，本系统共需配备

PA2240 功率放大器 3 台• 选用截面积 1.5 mm2 双绞护套线为广播传输主干电缆，截面积 1.0 mm2 双绞护套线为广播传输支干电缆。

• 其它设备配置，请参阅《酒店广播系统设计范例》。

3．公共广播系统设备清单

序号设备名称单位数量

1多碟 CD 唱机台 1

2双卡录音座台 1

3台式广播钟声话筒台 1

4四通道前置放大器台 1

5紧急呼叫器台 1

6八通道音频分配器台 1

7240W 定压式功率放大器只 3

8八路广播区域选择器台 1

9AMA ZC-802 八路广播区域切换器台 1

10紧急广播控制模块台 5

11吸顶式扬声器只 20

12吸顶式扬声器防尘罩只 20

13悬吊式音箱只 35

14区域音量控制器只 6

15区域接线箱套 6

16八通道节目监听控制器台 1

17高级铝合金组合机柜（带温控风扇、机柜照明灯、导轨、接线排）套 1

18空白面板套 1

19系统电源适配器套 1

20广播电缆（以施工平面图计算长度）百米

21PVC 阻燃线管（以施工平面图计算长度）百米

22安装用辅材批 1

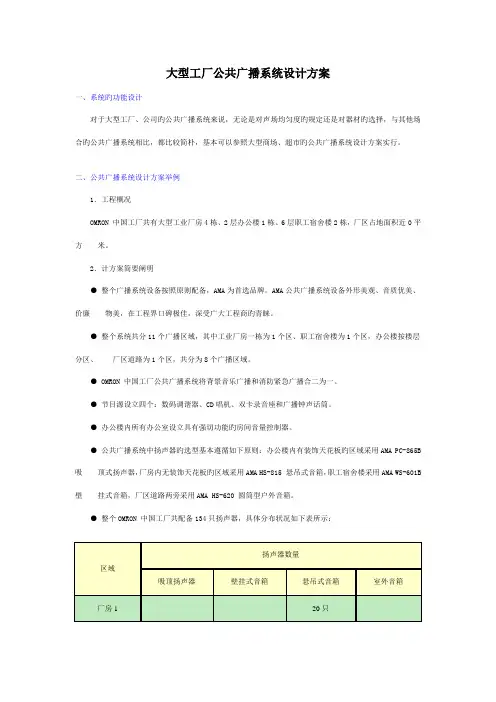

型工厂公共广播系统设计方案

一、系统的功能设计对于大型工厂、企业的公共广播系统来说，无论是对声场均匀度的要求还是对器材的选择，与其它场合的公共广播系统相比，都比较简单，基本可以参照大型商场、超市的公共广播系统设计方案实行。二、公共广播系统设计方案举例

1．工程概况

OMRON 中国工厂共有大型工业厂房 4 栋、 2 层办公楼 1 栋、 6 层职工宿舍楼 2 栋，厂区占地面积近

20000 平方米。

2．计方案简要说明

• 整个广播系统设备按照标准配置， AMA 为首选品牌。 AMA 公共广播系统设备外形美观、音质优美、价廉物美，在工程界口碑极佳，深受广大工程商的青睐。
