基于霍尔传感器的电机转速测量系统设计

应用霍尔集成传感器测量转速电路设计摘要在工程实践中，经常碰到需要测量转速的场合，而单片机作为一款性价比很高的微控制器在测速系统有着广泛的应用。

首先，本文叙述了单片机测量转速的系统构成及转速测量的几种常用方法。

其次，介绍了一种基于89C51单片机的电动机测速系统，该系统利用霍尔传感器产生脉冲信号，通过定时算法程序，将转速结果实时显示出来。

最后，对测量指标进行了分析、比较并提出改进方案。

关键词：单片机，转速测量，霍尔传感器目录1 绪论 (1)1.1课题的背景 (1)1.2课题的目的及意义 (1)1.3设计思路与内容 (2)2 基于单片机的转速测量原理 (3)2.1转速的测量原理 (3)2.2转速的测量方法 (4)2.2.1测频法“M法” (4)2.2.2测周期法“T法” (4)2.2.3测频测周法M/T法 (5)2.3误差和精度分析 (6)2.3.1“M法”测量误差分析 (6)2.3.2“T法”测量误差分析 (7)2.3.3“M/T法”测量误差分析 (7)3 霍尔传感器测转速系统的单元电路介绍 (8)3.1单片机的介绍 (8)3.2霍尔传感器选型 (10)3.3开关霍尔传感器的性能分析 (10)3.4系统显示电路介绍 (10)3.4.1 74HC595的介绍 (10)3.4.2 数码管介绍 (11)4 电路的硬件设计 (12)4.1设计的方框图 (12)4.2单元电路的设计 (13)4.2.1单片机主控电路设计 (13)4.2.2脉冲产生电路设计 (14)4.2.3按键电路设计 (15)4.2.3数码管结构和显示原理 (15)4.3电路的整机原理图的设计（分析工作原理） (16)5 软件设计 (17)5.1单片机转速程序设计思路及过程 (17)5.1.1单片机程序设计思路 (17)5.1.2单片机转速计算程序 (18)5.1.3二-十进制转换程序 (19)5.2程序设计 (21)致谢 ...................................................................................................... 错误！未定义书签。

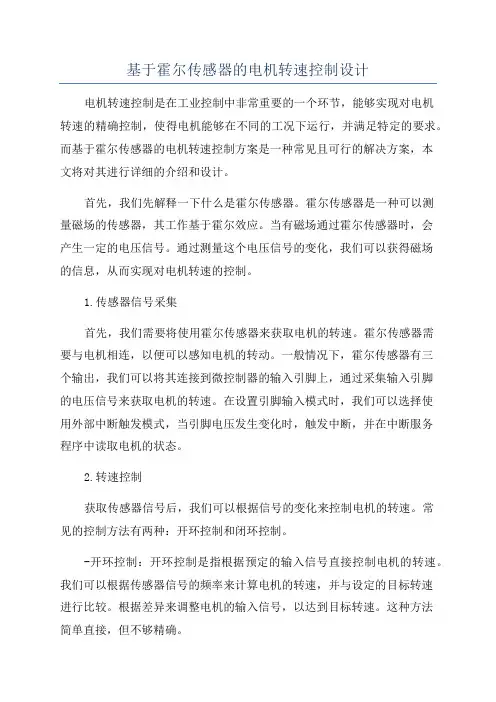

基于霍尔传感器的电机转速控制设计电机转速控制是在工业控制中非常重要的一个环节，能够实现对电机转速的精确控制，使得电机能够在不同的工况下运行，并满足特定的要求。

而基于霍尔传感器的电机转速控制方案是一种常见且可行的解决方案，本文将对其进行详细的介绍和设计。

首先，我们先解释一下什么是霍尔传感器。

霍尔传感器是一种可以测量磁场的传感器，其工作基于霍尔效应。

当有磁场通过霍尔传感器时，会产生一定的电压信号。

通过测量这个电压信号的变化，我们可以获得磁场的信息，从而实现对电机转速的控制。

1.传感器信号采集首先，我们需要将使用霍尔传感器来获取电机的转速。

霍尔传感器需要与电机相连，以便可以感知电机的转动。

一般情况下，霍尔传感器有三个输出，我们可以将其连接到微控制器的输入引脚上，通过采集输入引脚的电压信号来获取电机的转速。

在设置引脚输入模式时，我们可以选择使用外部中断触发模式，当引脚电压发生变化时，触发中断，并在中断服务程序中读取电机的状态。

2.转速控制获取传感器信号后，我们可以根据信号的变化来控制电机的转速。

常见的控制方法有两种：开环控制和闭环控制。

-开环控制：开环控制是指根据预定的输入信号直接控制电机的转速。

我们可以根据传感器信号的频率来计算电机的转速，并与设定的目标转速进行比较。

根据差异来调整电机的输入信号，以达到目标转速。

这种方法简单直接，但不够精确。

-闭环控制：闭环控制是指通过反馈信息来控制电机的转速。

在这种方法中，我们需要添加一个反馈元件，例如编码器。

编码器可以测量电机的实际转速，并与设定的目标转速进行比较。

根据差异来调整电机的输入信号，以使实际转速接近目标转速。

这种方法较为精确，但也较为复杂。

在实际应用中，我们可以根据具体的要求选择适合的控制方法。

同时，为了保证控制的精度和稳定性，我们可以使用PID控制算法进行控制。

PID控制算法可以根据误差、积分和微分来计算控制信号，从而实现对电机转速的精确控制。

总结起来，基于霍尔传感器的电机转速控制设计主要包括传感器信号的采集和转速控制两个步骤。

霍尔测速设计实验报告1. 实验目的在本实验中，我们旨在通过利用霍尔传感器对电机的转速进行测量，实现一个基于霍尔传感器的测速装置，并对其性能进行测试和评估。

2. 实验器材和装置- 霍尔传感器x1- 电机x1- Arduino开发板x1- 面包板x1- 连线和其他辅助器材3. 实验原理霍尔传感器是一种能够检测磁场存在和变化的电子元器件，其原理基于霍尔效应。

当通过一个电流在霍尔元件上流动时，如果这个电流和一个垂直磁场共线，那么产生的侧边电势差（Hall电压）与磁场强度成正比。

基于这个原理，我们可以将霍尔传感器放置在旋转的电机附近，通过检测霍尔电压的变化来确定电机的转速。

4. 实验步骤1. 将霍尔传感器连接到Arduino开发板的数字引脚。

2. 将电机与Arduino开发板连接，确保其旋转轴与霍尔传感器附近。

3. 编写Arduino代码，以读取霍尔传感器的数字信号。

4. 设置一定的时间间隔，在每个时间段内读取霍尔传感器的数值，并根据数值变化计算电机的转速。

5. 运行代码，并通过串口监视器输出转速信息。

5. 实验结果在实验中，我们成功地实现了基于霍尔传感器的测速装置。

通过监测霍尔传感器的数字输出，我们能够准确地计算出电机的转速。

表格中列出了不同电压下的电机转速测量结果：电压(V) 转速(rpm)-3.0 1004.5 1506.0 2007.5 2509.0 300我们还绘制了一个转速-电压曲线图，以更直观地展示电机转速与输入电压之间的关系。

根据实验结果，我们可以看出电机的转速与输入电压是呈线性关系的，这也验证了我们所使用的测速装置的准确性和可靠性。

6. 实验总结通过本次实验，我们成功地设计了一个基于霍尔传感器的测速装置，并对其进行了测试和评估。

实验结果表明，我们所设计的装置能够准确地测量电机转速，并与输入电压呈线性关系。

这说明我们所选用的霍尔传感器和测速算法是可行的。

霍尔传感器电机转速测量系统设计09电子1班刘荣 090406130 摘要：本文介绍了霍尔传感器测速的原理，设计了基于单片机AT89C51的直流电机转速测量系统。

完成了电机转速测量系统的硬件电路设计、霍尔传感器测量电路的设计、显示电路的设计。

测量转速的霍尔传感器和机轴同轴连接，机轴每转一周，产生一定量的脉冲个数，由霍尔器件电路部分输出幅度为12V的脉冲。

经光电隔离器后成为输出幅度为5V转数计数器的计数脉冲。

控制定时器计数时间，即可实现对电机转速的测量。

在显示电路设计中，通过1602实现在LCD上直观地显示电机的转速值。

并对电机转速测量系统的硬件电路、显示电路进行了调试。

与软件配合，采用模块化方法进行了软件设计，编制了电机转速的测量设计了测量模块、转速模块、报警模块、显示模块等的C51程序，并通过PROTEUSE软件进行了仿真，实现了显示、报警功能。

仿真实验表明所设计的硬件电路及软件程序是正确的，满足设计要求。

关键词：电机转速测量；霍尔传感器；单片机；89C51；LCD液晶显示Abstract：The principles of motor speed measurements with hall sensor was described in this article and DC motor speed measurement system which is based on AT89C51 was designed, and the corresponding hardware circuit designs was also completed accordingly. The hall sensor is connected with crankshaft by coaxial junction. Every revolution of the crankshaft will generate a certain amount of pulses whose amplitude is 12v. The opto-coupler turns these certain amount of pulses into 5-amplitude count impulse. The motor speed can be measured by controlling the time. In the design of display circuit, the number of motor speed is displayed in LCD directly through 1602. The motor speed measurement system and the hardware circuits, display circuit function are debugged to cooperate with the software to display and alarm users. Combination of hardware circuit design, softwares were designed by a modular approach using C51 program, such as the motor speed measurement module, alarm module, display module etc., All these programs were simulated through PROTEUSE.The simulation results have proved that the hardware circuits design and software program is correct, and the system can meet the designing requirement completely.Key WordS: Motor Speed Measurement; Hall Sensor; Microcomputer; 89C51；LCD正文根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

霍尔传感器测电机转速课程设计一、引言在现代自动化控制系统中，电机是最常用的执行元件之一。

而对电机转速的准确测量对于电机控制和系统性能的优化具有重要意义。

本文将围绕着霍尔传感器测电机转速这一主题展开讨论，深入探究其课程设计的相关内容。

二、霍尔传感器测电机转速原理电机的转速测量是自动化控制中的基础问题，而霍尔传感器作为一种常用的位置传感器，在电机转速测量中发挥着重要作用。

霍尔传感器可以通过检测磁场的变化来测量电机转子的位置，进而计算出电机的转速。

在电机转速测量中，霍尔传感器通过测量每个磁极之间的时间间隔来确定电机转子的角度，从而得到转子的角速度。

基于霍尔传感器的电机转速测量方法可以实现高精度和实时性，并且具有较好的抗干扰能力。

在工程应用中被广泛采用。

三、课程设计内容与要求1. 理论分析在课程设计中，首先需要对霍尔传感器测电机转速的原理进行深入的理论分析，包括霍尔传感器的工作原理、电机转速测量方法及其精度、灵敏度等方面的内容。

学生需要了解霍尔传感器和电机之间的工作原理和相互作用，从而为后续的实验设计和数据分析提供理论支持。

2. 实验设计课程设计还需要包括针对霍尔传感器测电机转速的实验设计。

这包括实验装置的搭建、实验步骤的制定以及数据采集和处理的方法。

学生需要通过实际操作，深入理解霍尔传感器测电机转速的原理，并掌握实际实验技能。

3. 数据分析与报告课程设计还需要对实验数据进行分析与综合，撰写实验报告。

学生需要对实验中获得的数据进行分析，验证霍尔传感器测电机转速的准确性和可靠性，并结合理论知识进行综合分析。

实验报告应包括数据处理的具体方法和结果，以及对实验过程和结论的总结性描述。

四、个人观点与理解在我看来，霍尔传感器测电机转速课程设计对于提升学生的实际动手能力和理论知识应用能力具有重要意义。

通过这样的课程设计，学生可以加深对于霍尔传感器原理和电机转速测量方法的理解，并且培养实验数据处理和报告撰写的能力。

这样的课程设计既有助于学生将所学的理论知识应用到实际中，又可以提高他们的实际操作能力和科研创新能力。

基于霍尔传感器的测速仪设计【摘要】霍尔传感器是对磁敏感的传感元件，常用于开关信号采集的有CS3020、CS3040等，这种传感器是一个3端器件，外形与三极管相似，只要接上电源、地，即可工作，输出通常是集电极开路（OC）门输出，工作电压范围宽，使用非常方便。

使用霍尔传感器获得脉冲信号，其机械结构也可以做得较为简单，只要在转轴的圆周上粘上一粒磁钢，让霍尔开关靠近磁钢，就有信号输出，转轴旋转时，就会不断地产生脉冲信号输出。

这种传感器不怕灰尘、油污，在工业现场应用广泛。

【关键词】传感器原理；检测技术；检测速度；一、测速仪功能简介测速是工农业生产中经常遇到的问题，测速仪表具有很重要的意义。

要测速，首先要解决是采样的问题。

在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。

使用单片机技术进行测速，可以采用简单的脉冲计数法。

只要转轴每旋转一周，产生一个或固定的多个脉冲，并将脉冲送入单片机中进行计数，即可获得转速的信息。

二、霍尔传感器介绍霍尔传感器是对磁敏感的传感元件，常用于开关信号采集的有CS3020、CS3040等，这种传感器是一个3端器件，外形与三极管相似，只要接上电源、地，即可工作，输出通常是集电极开路（OC）门输出，工作电压范围宽，使用非常方便。

如图1所示是CS3020的外形图，将有字面对准自己，三根引脚从左向右分别是Vcc，地，输出。

如图1所示，这种传感器不怕灰尘、油污，在工业现场应用广泛。

图1 CS3020三、基于霍尔传感器的测速仪系统设计1、系统总体结构基于霍尔传感器的测速仪系统总体结构如图2所示：图2基于霍尔传感器的测速仪系统结构图2、信号获取电路图3是测速电路的信号获取部分，在电源输入端并联电容C6用来滤去电源尖啸，使霍尔元件稳定工作。

HR3020表示霍尔元件，采用3020，在霍尔元件输出端（引脚3）与地并联电容C7滤去波形尖峰，再接一个上拉电阻R15，然后将其接入LM393的引脚3。

霍尔传感器电机转速测量系统设计09电子1班刘荣 090406130 摘要：本文介绍了霍尔传感器测速的原理，设计了基于单片机AT89C51的直流电机转速测量系统。

完成了电机转速测量系统的硬件电路设计、霍尔传感器测量电路的设计、显示电路的设计。

测量转速的霍尔传感器和机轴同轴连接，机轴每转一周，产生一定量的脉冲个数，由霍尔器件电路部分输出幅度为12V的脉冲。

经光电隔离器后成为输出幅度为5V转数计数器的计数脉冲。

控制定时器计数时间，即可实现对电机转速的测量。

在显示电路设计中，通过1602实现在LCD上直观地显示电机的转速值。

并对电机转速测量系统的硬件电路、显示电路进行了调试。

与软件配合，采用模块化方法进行了软件设计，编制了电机转速的测量设计了测量模块、转速模块、报警模块、显示模块等的C51程序，并通过PROTEUSE软件进行了仿真，实现了显示、报警功能。

仿真实验表明所设计的硬件电路及软件程序是正确的，满足设计要求。

关键词：电机转速测量；霍尔传感器；单片机；89C51；LCD液晶显示Abstract：The principles of motor speed measurements with hall sensor was described in this article and DC motor speed measurement system which is based on AT89C51 was designed, and the corresponding hardware circuit designs was also completed accordingly. The hall sensor is connected with crankshaft by coaxial junction. Every revolution of the crankshaft will generate a certain amount of pulses whose amplitude is 12v. The opto-coupler turns these certain amount of pulses into 5-amplitude count impulse. The motor speed can be measured by controlling the time. In the design of display circuit, the number of motor speed is displayed in LCD directly through 1602. The motor speed measurement system and the hardware circuits, display circuit function are debugged to cooperate with the software to display and alarm users. Combination of hardware circuit design, softwares were designed by a modular approach using C51 program, such as the motor speed measurement module, alarm module, display module etc., All these programs were simulated through PROTEUSE.The simulation results have proved that the hardware circuits design and software program is correct, and the system can meet the designing requirement completely.Key WordS: Motor Speed Measurement; Hall Sensor; Microcomputer; 89C51；LCD正文根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

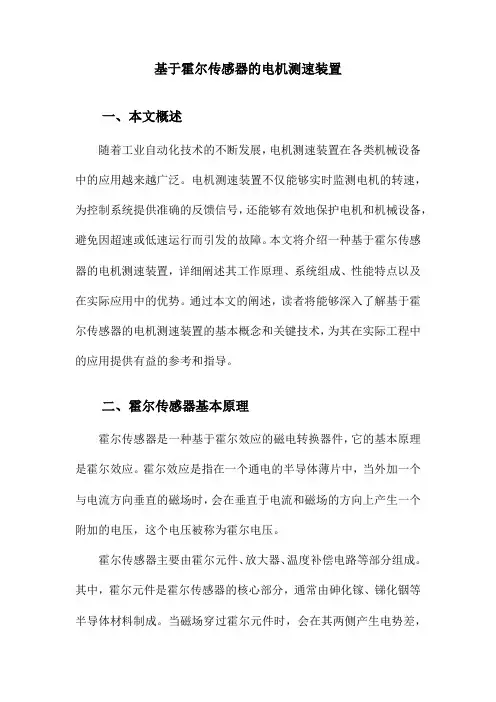

基于霍尔传感器的电机测速装置一、本文概述随着工业自动化技术的不断发展，电机测速装置在各类机械设备中的应用越来越广泛。

电机测速装置不仅能够实时监测电机的转速，为控制系统提供准确的反馈信号，还能够有效地保护电机和机械设备，避免因超速或低速运行而引发的故障。

本文将介绍一种基于霍尔传感器的电机测速装置，详细阐述其工作原理、系统组成、性能特点以及在实际应用中的优势。

通过本文的阐述，读者将能够深入了解基于霍尔传感器的电机测速装置的基本概念和关键技术，为其在实际工程中的应用提供有益的参考和指导。

二、霍尔传感器基本原理霍尔传感器是一种基于霍尔效应的磁电转换器件，它的基本原理是霍尔效应。

霍尔效应是指在一个通电的半导体薄片中，当外加一个与电流方向垂直的磁场时，会在垂直于电流和磁场的方向上产生一个附加的电压，这个电压被称为霍尔电压。

霍尔传感器主要由霍尔元件、放大器、温度补偿电路等部分组成。

其中，霍尔元件是霍尔传感器的核心部分，通常由砷化镓、锑化铟等半导体材料制成。

当磁场穿过霍尔元件时，会在其两侧产生电势差，这个电势差与磁场强度成正比。

放大器则将这个微弱的电势差放大，使其能够被后续电路处理。

温度补偿电路则用于补偿温度对霍尔元件性能的影响，保证测量的准确性。

在电机测速装置中，霍尔传感器通常被用来检测电机的旋转速度。

具体来说，将霍尔传感器安装在电机的转轴上，当电机旋转时，转轴上的磁铁会周期性地穿过霍尔传感器的磁场，从而在霍尔元件中产生周期性的电势差。

通过测量这个电势差的频率，就可以得到电机的旋转速度。

霍尔传感器具有测量精度高、响应速度快、抗干扰能力强等优点，因此在电机测速装置中得到了广泛的应用。

随着科技的发展，霍尔传感器的性能也在不断提高，为电机测速技术的发展提供了有力的支持。

三、电机测速原理及方法电机测速装置的核心在于准确、快速地获取电机的转速信息。

这通常依赖于特定的传感器和相应的测速原理。

霍尔传感器是一种广泛应用于电机测速的感应器件，其工作原理基于霍尔效应。

摘要在当今工业生产过程中，越来越多的场合需要测量电机的转速，转速已成为电机最重要的工作参数之一。

测量转速的方法有许多，最常用的两种方法为：光电式传感器测转速，霍尔式传感器测转速。

本文将着重介绍基于单片机的霍尔式传感器测量转速。

关键词：霍尔传感器，单片机，转速。

目录1引言 (2)2设计要求 (2)3方案论证 (2)3.1测量方法的选型 (3)3.2核心处理模块的方案 (3)3.2.1控制芯片的选型 (3)3.2.2采用51单片机测量的方案论证 (4)3.2.3软件系统设计方案 (4)3.3电机转速测量模块的方案 (5)3.4电机转速控制方案 (5)3.5显示模块方案 (6)4系统设计 (6)4.1单片机模块 (6)4.1.1 51单片机介绍 (6)4.1.2系统的复位电路 (8)4.1.3系统时钟电路设计 (8)4.1.4 IO口管脚分配 (9)4.2电机转速控制 (9)4.3显示模块 (10)4.3.1 LCD1602介绍和指令 (10)4.3.2LCD1602的工作时序 (13)4.4霍尔传感器模块 (13)5.软件系统设计 (14)5.2程序模块 (15)5.2.1数据采集处理部分和PWM输出部分 (15)5.2.2 LCD1602显示部分 (16)参考文献 (17)原理图 (18)1.引言转速是电动机极为重要的一个状态参数，在很多运动系统的测控中，都需要对电机的转速进行测量，速度测量的精度直接影响系统的控制情况,它是关系测控效果的一个重要因素。

不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。

本系统以AT89C51单片机为控制核心，用霍尔传感器作为测量小型直流电机转速的检测元件，经过单片机实时数据处理，用LCD1602显示小型直流电机的转速。

本系统可对转速0—3000r/min进行高精度测量。

且还可扩展更宽的测量范围。

2.设计要求基于霍尔传感器的电机转速测量系统设计，测量范围：0-3000转/分，测量精度：±3转/分，实时显示。

基于霍尔传感器的电机测速装置设计丁芝琴(榆林学院能源工程学院,陕西榆林　719000)摘　要:利用霍尔传感器和8051单片机,采用M/T测量方法,设计了一种温室机器人的电机转速测量装置并提出了相应的测速算法。

该电机测速装置具有线路简单、测速精度高、成本低、安装调试方便等特点,尤其是在测量空间有限或传感器不便安装的条件下,该测量方法有明显的优势。

关键词:霍尔传感器;电机测速装置;8051单片机中图分类号:TP242 文献标识码:A文章编号:1003-188X(2010)05-0081-030　引言随着我国现代农业设施的发展,对作业的精细化要求越来越高,迫切需要大力发展温室自动行走机器人来提高生产效率和保证劳动产品的安全性[1]。

考虑到温室内作业道路的环境因素复杂多变,故温室机器人一般采用三轮底盘结构[2-3],让机器人转向和运动具有更高的精度,使控制达到一个更高的层次。

要实现对温室机器人的精密控制,行走装置的电机测速模块是很重要的一个环节。

电机测速模块的分辨率越高反应越快,对电机的控制就越好[4]。

由于霍尔元件具有尺寸小、质量轻、无触点、外围电路简单、频响宽、动态性能好、使用寿命长、调试方便等特点[5],用它可以做成各种传感器,广泛应用于位移测量、倾角测量、压力测量、转速或转数测量以及计数等方面。

因此,本文介绍一种采用霍尔传感器来采集电机轴的脉冲信号,转速脉冲信号经过处理后送给8051单片机,单片机通过控制算法和系统的程序设置将计算出两驱动轮的实时转速并得到它们的转速差,从而实现两驱动轮的平稳控制。

1　测量方案的确定言旋转设备转动速度的数字检测基本方法是利用与该设备同轴连接的霍尔转速传感器的输出脉冲频率与转速成正比的原理,根据脉冲发生器发出的脉冲速度和序列,测量转速和判别其转动方向。

收稿日期:2009-07-24基金项目:陕西省教育厅基金项目(09JK840)作者简介:丁芝琴(1964-),女,陕西米脂人,副教授,(E-mail)ylldm @s 。

检测与转换技术大作业报告题目_____________________________ 院系_____________________________ 班级_____________________________ 学生姓名__________________________日期______________________________ 霍尔传感器在电机转速测量装置上的应用设计利用霍尔传感器，设计了一种电机转速测量装置并提出了相应的测速算法，还设计了转速信号处理电路，将脉冲信号转化为标准的TTL电平，便于AT89C52单片机的计数运算，并通74LS164寄存器将转速信号显示在LED上。

该电机测速装置具有线路简单、实时性好、成本低、安装调试方便和节省空间等优点，尤其是在测量空间有限、轴偏心或传感器不便安装的条件下，该测量方法具有明显的优势。

第一章测速电路相关元件分析1.1 AT89C52 单片机AT89C52是一个低电压、高性能CMOS8位单片机，片内含8KB的可反复擦写的Flash只读程序存储器和256B的随机存取数据存储器（RAM），兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元。

AT89C52有40个引脚，32 个外部双向输入/输出（I/O ）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读/写口线。

AT89C52主要功能特性和引脚图如下所示：•完全兼容MCS-51指令系统8k可反复擦写Flash ROM•全静态操作：时钟频率0-24MHZ•三级加密程序存储器3个16位可编程定时/计数器中断256x8bit 内部RAM32个可编程的双向I/O 口2个外部中断源，共8个中断源2个读写中断口线-可编程串行UART通道•低功耗空闲和掉电模式-软件设置睡眠和唤醒功能1.2 LM317T三端稳压器LM317T是可调节三端正电压稳压器，在输出电压范围为1.25V到37V时能够提供超过1.5A的负载电流。

霍尔传感器测量电机转速一、背景随着单片机的不断推陈出新，特别是高性价比的单片机的涌现，转速测量控制普遍采用了以单片机为核心的数字化、智能化的系统。

本文介绍了一种由单片机C8051F060作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。

二、工作原理1、转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。

由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。

根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。

脉冲信号的周期与电机的转速有以下关系：式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据式(1)即可计算出直流电机的转速。

霍尔器件是由半导体材料制成的一种薄片，在垂直于平面方向上施加外磁场B，在沿平面方向两端加外电场，则使电子在磁场中运动，结果在器件的2个侧面之间产生霍尔电势。

其大小和外磁场及电流大小成比例。

霍尔开关传感器由于其体积小、无触点、动态特性好、使用寿命长等特点，故在测量转动物体旋转速度领域得到了广泛应用。

在这里选用美国史普拉格公司(SPRA GUE)生产的3000系列霍尔开关传感器3013，它是一种硅单片集成电路，器件的内部含有稳压电路、霍尔电势发生器、放大器、史密特触发器和集电极开路输出电路，具有工作电压范围宽、可靠性高、外电路简单<输出电平可与各种数字电路兼容等特点。

2、转速控制原理直流电机的转速与施加于电机两端的电压大小有关，可以采用C805 1F060片内的D／A转换器DAC0的输出控制直流电机的电压从而控制电机的转速。

在这里采用简单的比例调节器算法(简单的加一、减一法)。

广东白云学院基于霍尔传感器的电机测速装置的设计与实现广东白云学院毕业设计(论文)开题报告题目：基于霍尔传感器的控制电机测速装置的设计与实现课题类型：论文□设计□学生姓名学号：班级：07自动化2班专业（全称）：自动化系别：电子信息工程系指导教师：2010年 10月基于霍尔传感器的电机测速装置的设计与实现摘要在工业生产生活中，经常会遇到各种需要测量转速的场合，例如在发电机、电动机、机床主轴等旋转设备的实验运转和控制中，常需要分时或连续测量、显示其转速及瞬时速度。
