编写：张松审核：澹思详断路器操作机构安装批准：黄跃能作业指导书目录1.目的和适用范围2.方框图3.作业细则3.1.熟悉产品的随机资料3.2.清点到货设备3.3.工器具准备3.4.设备安装3.5.电磁式操作机构的调整3.6.弹簧式操作机构的调整3.7.液压式操作机构的调整3.8检查与资料整理4.相关或引用文件5.记录6.职责1. 目的和适用范围:1.1其目的是为了保证断路器操作机构安装调试质量符合规范和设计要求。
1.2适用于与额定电压3~500kv 断路器配合使用的液压、电磁、弹簧操作机构。
2. 方框图见附图2图2 断路器操作机构方框图3.作业细则 3.1熟悉产品的随机资料:仔细阅读设备出厂《安装使用说明书》。
3.2.清点到货设备:按到货清单清点到货设备、元器件。
若有损坏的,应立即书面向设备管理部门、技术管理部门提出。
3.3.工器具准备,见附表3.3工器具表 表3.3活搬手 150~300mm 6~3 把摇 表 500v 1~2 台气割设备 1 套 电磁式调整弹簧式调整 液压式调整破布 5~60 kg白布 1~20 kg酒精 2~30 kg汽油 1~30 kg铁水平尺 500mm 2~4 支冲氮机 1 套3.4.设备安装3.4.1.按实际到货设备及尺寸或设计尺寸,预埋操作机构的基础。
3.4.2.设备基础调整水平,中心离距及高度的误差不应大于10mm。
3.4.3.操作机构吊装可用汽车吊或手动葫芦。
3.4.4.操作机构的固定应牢靠,与断路器应连成一牢固的整体。
3.4.5.操作机构的底座或支架与基础间的不平垫片不宜超过3片,且总厚度不应超过20mm。
调整完毕后,各片间应焊接牢固。
3.4.6.每颗固定螺栓应有弹簧垫,以防螺栓松动。
3.4.7.用500v摇表测量分合闸线圈绝缘良好。
铁芯无锈蚀动作灵活。
3.4.8.检查接触器、继电器、微动开关、压力开关、辅助开关,其动作应灵活、准确可靠。
绝缘检查若电压在110v以上者可用500v摇表检查应绝缘良好;36v及以下者可用万用表检查。
CJ系列电动机操动机构安装使用说明书0SR.412.039江苏省如高高压电器有限公司2007年8月CJ系列电动机操动机构安装使用说明书1主要用途与适用范围CJ系列电动机操动机构（简称操动机构），属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人力操作。
2产品的工作条件和工作环境2.1环境温度： -50℃～+50℃；2.2海拔不超过2000m；2.3风速不超过34m/s；2.4覆冰厚度: 不超过10mm；2.5地震烈度: 不超过8度；2.6空气污秽程度：适用于Ⅳ、Ⅲ级及以下污秽地区；2.7无频繁激烈振动，无易燃易爆和化学腐蚀物质。
2.8阳光辐射强度1000W/m2(晴天中午)。
2.9不适用于具有大量导电气体、尘埃或足以降低其电气性能及有爆炸危险的场所；2.10不适用非水平安装的场所；2.11电源电压变化范围：额定电压的85％～110％。
3主要规格及技术参数主要技术参数见表1表14产品结构特点4.1 CJ系列机构采用电动机驱动蜗轮蜗杆减速装置，带动输出轴工作，输出轴采用垂直安装，具有噪音小的特点。
4.2 CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式，使机构主轴限制在准确的位置。
4.3 CJ系列机构箱内设有远、近控开关，可实现就地电动分、合闸操作和远方遥控操作；并可用摇把进行人力分、合闸操作，通过摇把的插入与拔出，自动的实现手动与电动相互闭锁。
4.4 CJ 系列机构采用了先进、可靠、免维护的电子式电动机保护器，该保护器是根据隔离开关电动机构的运行特点设计的，采用电流检测技术，无需外电源，对电动机运行中的对称性故障（如过载、堵转等）及非对称性故障（如断相、电流不平衡）有可靠保护功能。
4.5 CJ系列机构内正常装有8常开、8常闭的辅助开关，由转轴带动辅助开关切换，在隔离开关处于合闸或分闸位置时，发出相应的信号。
4.6 CJ系列机机构箱采用三面开门结构，极其便于安装维护，打开前门后，从箱内两侧拧开蝶形螺母后，即可打开两侧门。
东莞市雄丰配电设备有限公司XGN15-12箱型固定式户内交流金属封闭开关设备产品使用说明书一、 用途与特点XGN15-12箱型固定式户内交流金属封闭开关设备（以下简称SF6环网柜）用于额定电压12kV，额定频率50Hz的三相交流系统中作为接受与分配电能之用。
SF6环网柜是一种结构紧凑安全可靠的开关柜，本系列产品开关采用三工位六氟化硫负荷开关和组合电器，具有旧式产气式和压气式开关无法比拟的优良性能，转移电流达1500Ａ。
本产品尺寸小，占地面积小，运行可靠，安装使用方便，柜体外壳防护达到：IP4X。
SF6环网柜符合GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》、GB11022-1999《高压开关设备和控制设备标准的共用技术条件》、DL/T404-1997《户内交流高压开关柜订货技术条件》国家标准要求。
二、 结构特征◆SF6环网柜整柜由薄钢板弯制成型的左右侧板、顶板、底板、后封板、上下柜门等结构件用紧固件(螺栓采用防拆的梅花头)组装而成。
柜内分隔成上下两层，分别为母线室、电缆室、操作机构室与仪表室。
◆SF6环网柜为了提高设备的安全防护等级，与一次带电回路相通的外壳门边设计特别的钣金止口，目的是防止在关门状态时，阻止大于1毫米的外物伸入接触一次带电体，这些设计，使得本设备外壳防护等级达IP4X。
◆标准化方式设计的顶部单元加底部单元结构，可按各种要求随意组合扩展，拼合快速简单，有需要时，可按客户要求改变柜宽，柜高及柜深，安装十分方便。
◆SF6环网柜可以配用CTI单弹簧机构加FLN36-12D型负荷开关组合成（Ｆ柜）或CTII型双弹簧机构加FLN36-12D型负荷开关组合成熔断器组合电器（F.R柜）◆SF6环网柜配套的两种操作机构有如下特点：CTI单弹簧机构操作地刀或负荷开关的分合闸都是插入手柄操作；CTII型双弹簧机构操作地刀的分合闸用手柄操作，而负荷开关合闸用手柄进行，分闸直接用分闸按钮。

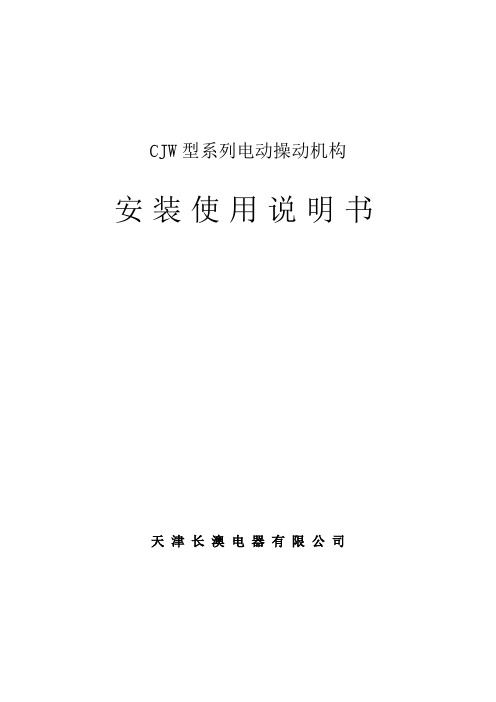

CJW型系列电动操动机构安装使用说明书天津长澳电器有限公司前言欢迎选购本公司产品。
CJW型电动操动机构是为适配户外直流隔离开关和GW4系列隔离开关而研制的新型电机构。
该产品是本公司积累了国内外几种电动隔离开关操动机构的经验，以优越的技术、可靠的元器件，在严格的质量管理下制成，具有优异的性能，较高的可靠性。
CJW型电动操动机构在分析比较目前国内的电动机构后确定了本公司带电磁离合器等保护的电机操动原理，同时本公司注意到各元器件的质量好坏也是影响产品可靠性的一个重要因素，因此我公司选用了目前最先进的自动开关、接触器等，特制了双铜滑环的电磁离合器及具有三防要求的电动机，在反复比较及寿命试验后确定了现用的辅助开关，这些都确保了产品的可靠性。
本产品结构合理，便于使用和维护。
正确的安装和使用，才能发挥本产品的功能，请您在安装、调试和使用本产品前，详尽阅读本使用说明书。
如果有什么疑问，请与本公司联系，我们将迅速、竭诚为您服务。
谢谢合作！目录1.型号说明2.概述3.使用环境条件4.技术数据5.工作原理与结构6.安装调试7.使用和检修8.包装运输和保存9.成套供应10.订货须知1. 型号说明：C J W —□□2. 概述：CJW型系列电动操动机构是由交流或直流电动机驱动，通过摆线针轮及蜗轮蜗杆减速的操动机构，主要用于操动27.5kV单相及两相电气化铁道专用隔离负荷开关和电动隔离开关。
此型电动机构配有手柄，可以在现场进行手动操作。
3. 使用环境条件：3.1 环境温度不高于＋40℃，不低于－40℃。
3.2 海拔高度不超过3000m。
3.3 没有易燃、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
4. 技术数据电动机电压（交直流两用）（伏）220/110 电流（安） 2.73/5.46 功率（瓦）360转速（最终输出）r/min 80户外电动操动机构C：DC110VB：DC220VA：AC220VⅠ：上输出1200（GW-1.5用）Ⅱ：上输出900（GW4-27.5用）Ⅲ：上输出1800（GW4-110用）Ⅳ：侧右输出Ⅴ：侧左输出续上表分、合闸线圈（控制）电压（伏）220/110操作时间（分闸或合闸一次）（秒）＜4输出转矩（kg.m）50重量（kg）755. 工作原理与结构：5.1 CJW型电动操动机构采用交直流两用电动机驱动，通过一套机械减速装置将力矩传递给机构主轴，安装时借助于钢管连接隔离负荷开关或电动隔离开关进行分、合闸。
编号：XYC/KG02 变电站SF6断路器安装作业指导书编写年月日审核年月日批准年月日作业负责人年月日作业日期年月日时至年月日时长清供电公司检修公司一、范围本作业指导书针对变电站 KV 线断路器安装工作，仅适用于该断路器的安装工作。
二、引用文件1、JB/T 9694-1999六氟化硫断路器通用技术条件2、DL/T 639-1997六氟化硫电气设备运行、试验及检修人员安全防护细则3、电供 [1991]30号（能源部电力司）高压断路器运行规程4、JB/T 56233-1999 高压开关设备产品质量分等5、DL5009.3-1997《电力建设安全工作规程》（变电所部分）6、DL408-1991《电业安全工作规程》（发电厂和变电所电气部分）7、GBJ147－1990《电气装臵安装工程高压电器施工及验收规范》三、修前准备(一)准备工作安排（二）作业人员要求第1 页共10页（三）备品备件根据安装工作实际情况和存在的缺陷，准备好相应的备品备件。
（四）工器具第2 页共10页（五）危险点分析第3 页共10页1、相邻间隔带电，严禁误入带电间隔或越过围栏，容易发生人身触电事故。
2、工作人员精神状态不良，易发生人身伤害。
（六）所需耗材第4 页共10页第 5 页 共10页四、流程图五、作业程序及作业标准（三）动火（四）安装程序和工艺标准第6 页共10页第7 页共10页（五）工作结束第8 页共10页六、验收七、作业指导书执行情况评估八、附录第9 页共10页第10 页共10页。
目录10..............................................................................................1目的为规范支柱式六氟化硫断路器的安装、调整，达到标准要求，指导施工作业及操作方法，特编制本作业指导书。
2适用范围本作业指导书适用于110〜50OkV支柱式的六氟化硫断路器安装及调整作业。
3作业任务1.1开箱检查1.2地脚螺栓预埋1.3安装前检查1.4操作箱安装1.5支柱安装1.6管道联接1.7真空检查1.8六氟化硫气体充入1.9六氟化硫气体检漏3.10调整4作业打算和条件4.1作业打算5.1.1人员配备a）作业负责人：应具备被安装型号断路器的阅历或参与过厂内培训;b）吊装时配协助工5名；其它作业时常配组员2名。
6.1.2机具配备注：其它安装材料见说明书4.1.3力能配备电源：380V/220V沟通三相电源氧气乙烘水：供循环用4.1.4在实际安装位置旁边布置作业4.2作业条件4.2.1到货设备型号正确、完整无损，备件、专用工具齐全；设备合格证、说明书、试验报告齐全。
4.2.2基础预留位置正确、养生时间够。
4.2.3吊车进出通道畅通、支承处牢固。
4.2.4支柱组装时，应在无风沙、无雨雪的天气进行，空气相对湿度应小于80%O4.2.5吊装支柱前应依据说明书的有关内容进行程序，方法及标准的父底。
5作业进度5.1开箱检查每组应在2〜3h内完成。
5.2地脚螺栓预埋每组应在4h内完成。
5.3安装前检查应在不影响下一道工序安装，安装有适当的提前，各作业组间协调工作。
5.4操作箱安装每组应在3〜6h内完成。
5.5支柱安装每柱应在2h内完成。
5.6管道联接每组应在16h内完成。
5.7真空检查正常状况每柱应在6h内完成，特殊状况适当延长。
5.8六氟化硫气体充入每柱应在2h内完成。
5.9检漏每组约2h一次，次数和检验量不作详细限制。
六氟化硫断路器安装1目的1.1为保证六氟化硫断路器的安装质量，促进安装技术进步，规范断路器安装的施工程序。
2适用范围2.1适用于500kV及以下的操作机构为气压或液压的六氟化硫断路器的安装。
3安装前准备3.1施工工具和器材3.1.1起吊运输机具：吊车、汽车3.1.2安装专用工具（由制造厂配套提供）3.1.2.1顶杆（手动操作六氟化硫开关用）1只3.1.2.2滑块（手动操作六氟化硫开关用）1只3.1.2.3减压阀（充SF6气体用）1只3.1.2.4气管（充SF6气体用）1只3.1.2.5棘轮扳手（手动操作六氟化硫开关用）1只3.1.2.6挡圈钳（装“C”形挡圈用）1只3.1.3常用工具准备3.1.3.1M24的活络扳手（开口36 mm）2把3.1.3.2M16扳手（开口24mm）2把3.1.3.35t尼龙吊绳1付3.1.3.4钢片尺1把3.1.3.5校线灯1只3.1.3.6摇表500V 1只3.1.3.7M10（开口17）扳手1把3.1.3.8数字万用表1只3.1.3.9计时器1只3.1.3.10真空泵1台3.1.3.11内六角扳手1套3.1.3.12烘箱1台3.1.3.13梅花扳手1套3.1.3.14真空表1只3.1.4安装时需使用的材料3.1.4.1导电接触脂3.1.4.2SF6气体密封胶（白色）3.1.4.3防水胶（透明）3.1.4.4#0砂纸3.1.4.5酒精3.1.4.6白布3.1.4.7氮气（99.99%）3.2安装前的开箱清点与检查3.2.1SF6断路器是拆卸为组件进行包装的，一般分为操作机构箱、本体套管箱、附件箱及SF6气瓶等几部分。
3.2.2开箱时随同设备供应的技术文件。
3.2.3开箱清点以装箱单为依据进行。
遇有缺损情况时，应做好记录。
3.2.4依据现场情况，开箱清点一般分两步进行，即先进行附件箱的开箱清点，待设备安装时再进行机构箱及本体的开箱检查。
3.2.5机构箱重点检查内部各附件如压力表、继电器、开关、管路、油泵、马达、加热器等各部件有无缺损，外部铭牌是否符合图纸要求。
SFs 断路器安装作业指导书1、SF&断路器安装流程图VV充SF6气体*2、SF6断路器安装作业方法及要求2. 1测量放点 2. 1. 1作业方法2.1. 1.1在土建验收完的基础上，将给定的桩号及座标点用经纬仪和水平仪引至设 备安装点，并作为安装期间校核的基准加以保护；2. 1.1.2按此基准点将主设备高程、屮心，置于设备安装平面上。
2. 1.2 质量检验2. 1.2. 1检验依据：设备厂家的标准；设计图纸；《电气装置安装工程高压电器施工及验收规范》GBJ147-90第4. 2. 1条。
2. 1.2.2检验方法及器具1）设备的高程、屮心：依据设计图纸用经纬仪、水平仪和钢卷尺进行复核。
2）支架安装2. 2. 1 作业方法2. 2.1.1将支架放在断路器基础上，校正支承的水平、屮心，摆正好方位后，用螺栓牢固地将支架固定在地基上；2. 2. 1.2基础固定按厂家规定进行防松处理。
2. 2. 2质量检验2.2.2.1检验依据：设备厂家的标准；设计图纸；《电气装置安装工程高压电器施工及验收规范》GBJ147-90第4. 2. 1条。
2.222检验方法及器具：设备的水平和屮心：用水平仪和线锤检查；基础螺栓：用力矩扳手检查。
2・3极柱安装。
2. 3. 1作业方法2. 3. 1. 1安装前先测量极柱内所充绝缘气体的湿度，其湿度应在规定内；2. 3. 1. 2卸下极柱底端与支架连接螺杆丄的螺帽，在利用极柱丄顶端的运输罩丄的孔，将极柱吊起并安放在相应的支架上，拧紧极柱底端连接螺杆上的螺帽，并按规定的力矩拧紧螺帽。
2. 3. 2 质量检验2. 3. 2. 1检验依据：设备厂家的标准；设计图纸；《电气装置安装工程高压电器施工及验收规范》GBJ147-90第四章第二节。
2. 3. 2. 2检验方法及器具：1）极柱内所充绝缘气体的湿度：用气体水份测量仪测量；2）螺栓的拧紧力矩：用力矩扳手校核紧固情况。
2. 4双断口灭弧室安装。
CJ6G系列免维护型电动机操作机构CJ6G Series Maintenance-free Type Motor-driving Mechanism交(直)流电机交(直)流控制AC (DC) motor dc And AC (DC) control1 产品概述Product Summary目前，国内高压隔离开关所配用的CJ2电动机构普遍存在着不可避免的缺陷，例如∶传动部分为敞开式结构、需要定期加油润滑或维护保养，环境适应能力差、防护等级低、运转时噪音大、使用寿命短等等。
为解决这些问题，我厂组织科研力量进行攻关，研制出CJ6G系列免维护型电动机操作机构，该机构的机械减速部分采用为免维护全封闭式结构来替代传统的敞开式结构，其免维护、高的可靠性及互换通用性强的特点使它成为替代传统机构的首选产品。
At present in domestic，unavoidable defects are universal existence on CJ2 motor-driving mechanism which disconnectors equip with. for example：driving part is open structure,need periodic hand oiling and scheduled maintenance. The CJ2 motor-driving mechanism is Poor environmental adaptability, low protection level, high runtime noise, short service lifeand so on. to solve these problems,our works study out the CJ6G series maintenance-free type motor-driving operating mechanism. The CJ6G reduction gears mechanism adopts maintenance-free and complete close structure,instead of traditional open structure.Because of Maintenance-free, high reliability and strong currency characteristics, makes it become the preferred product which instead of traditional product.2 使用环境条件Environmental Conditions Using2.1 与所配的高压隔离开关和接地开关相同。
