FBDNo6.32×30对旋轴流式通风机

FBD系列风机性能曲线一、概述FBD列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机）主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所，可供大、中、小型煤矿、金属矿业、化学矿山及其它矿山的矿井掘进、建井、局部通风和隧道长距离送风等。

产品在结构上采用机翼扭曲型叶片、直联传动，具有结构简单紧凑、传动可靠、坚固耐用、使用安全、维修方便，运行效率高，性能曲线高效运行范围大、节电效果明显、风压平稳等特点。

通风机执行标准：执行标准为：MT222-2007《对旋式局部通钢机技术条件》、Q/YAF001-2012《FBD系列矿用隔爆型压入式对旋轴流局部通风机标准》。

二、通风机型号及含义通风机三、通风机结构、特点及使用条件结构形式：1.通风机由集流器、一级风机、二级风机、电动机、消声器等部分组成（见图1）。

2.通风机外壳结构均采用钢板焊接而成，内筒用多孔钢板焊接而成，内衬为优质消声材料，电动机与叶轮直联传动，两级叶轮相对旋转。

3.通风机配套采用YBF2系列风机用隔爆型三相异步电动机，电动机防爆型式为：隔爆型，防爆标志：Exdb1图1：FBD系列风机结构示意图FBD系列风机外型尺寸表主要特点：1.高效率：FBD系列风机设计精良，工艺先进。

其叶片采用三元流体设计，呈机翼扭曲型，风机高效工况区面积大，使运行的风机总是处于高效的工作范围内。

2.低噪音：FBD系列风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加风机压力的同时，又理顺了空气流动的方向，降低了空气的摩擦声；机壳采用外包复式消音装置，整机运行噪声可控制在85分贝以下（比A声级在35分贝以下），具有超低噪音特性，对改变井下约束空间的噪声环境效果显著。

3.风压较平缓，喘振现象微小。

在风压高、小流量区域同样运行稳定。

在井下送风距离远，对复杂巷道适应性强。

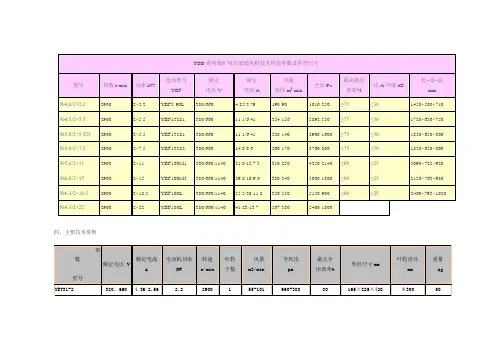

使用条件：a）温度不超过・20℃~+40℃；b）湿度不大于95%（+25C时）；c）大气压力为86kPa~106kPa;d）无腐蚀性气体；e）在具有甲烷混合物及煤尘爆炸性危险的煤矿井下，安装在进风巷道中，与正压风筒配套使用，作压入式通风；f）工作电压为380v∕660v;660v∕1140v两种，且不超过额定值的±5%,电压频率为50HZo四、通风机主要性能参数（见附表一）五、通风机安装、运行、维护通风机的安装：1.安装前，检查叶片顶部与机壳内筒间的径向间隙是否均匀，单侧最小间隙应大于1mm；2.检查电机定子绕组的冷态绝缘电阻，必须大于50兆欧；3.检查配套电器设备，电压、容量是否满足要求，各项保护是否良好；4.检查风机各连接部分有无松动，筒体是否在运输过程中损坏变形；5.电机应按标识正确接线，接线要牢固，并做好各部分的绝缘。

FBCDZ系列通风机为对旋式防爆主要通风机，风机的一、二级叶轮分别采用了安装角可调的三维扭曲叶片，风量大、风压高，且风量风压可以调节，风量范围Q=720m3/min～48000m3/min,静压范围Pst=400Pa～5950Pa,适合于大、中型煤矿的通风。

这个系列通风机采用40、54、60、65四种轮毂比，电机采用6级（980r/min），8级（740r/min）、10级（580r/min）、12级（490r/min）四种转速。

FBCDZ(原BDK)系列风机(带扩散器、扩散塔)外形结构示意图
FBCDZ系列防爆抽出式对旋轴流通风机性能参数系列：
联系我时请说明是在中国煤炭物资供应网看到的，谢谢！企业名称：山西省运城市安宏节能防爆风机有限公司联系人：李俊峰
联系电话：查看联系方式登陆可见( 注册会员 )
移动电话：查看联系方式登陆可见( 注册会员 )
电子邮件：查看联系方式登陆可见( 注册会员 )
联系地址：运城市民航机场张孝工业园陶村二级路边
防爆抽出式轴流通风机。

目录1、概述 (3)2、型号说明 (3)3、结构说明 (3)4、使用条件 (4)5、技术数据 (4)6、结构及安装和外形尺寸 (5)7、订货指南 (5)8、AFM系列风机性能在线监测控制系统 (5)1、概述FBCDZ(原BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上，结合我国国情，充分利用我公司的技术和生产优势，保留在用对旋主通风机的优点，对近年来矿井在用对旋主通风机存在的诸多问题，进行深入细致的研究分析，扬其长，避其短。

充分发挥国有大型企业的优势和雄厚的技术力量，并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合，研制生产出该系列对旋式主通风机。

该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多项措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。

该系列通风机包括轮毂比为0.618的低中压系列、轮毂比为0.65的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列，其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdI。

适用于大中型煤矿矿井做地面抽出或压入式主通风机。

该系列风机取得国家安全生产重庆矿用设备检测检验中心颁发的防爆合格证和安标国家矿用产品安全标志中心颁发的安全标志证书。

风机叶片与保护筒内壁的配对金属材料经过国家安全生产重庆矿用设备检测检验中心检验并取得摩擦火花安全性检验合格证。

该系列风机配套专用隔爆型电机，取得国家防爆电气产品质量监督检验中心的防爆合格证，其制动装置取得国家防爆电气产品质量监督检验中心的部件防爆合格证。

2、型号说明FBCDZ通风机型号表示方法（举例说明）：F B C D Z №28/ 2 × 400装机功率，kW配用电动机台数机号，以叶轮直径的分米数表示主要通风机对旋通风机抽出式防爆型，防爆标志为ExdI通风机3、结构说明3.1 该系列风机的气动设计，应用当代先进的叶轮机械三元流动理论和CAD设计技术，由中国科学院北京科能能源与动力研究发展中心专家精心设计叶轮叶片和风机流道，优化各种参数，减少损失，提高效率，确保风机在满足风量和风压的前提下在宽广的高效区运行，设计工况点最高静压效率达85％以上。

编订：__________________单位：__________________时间：__________________矿用防爆对旋轴流式局部通风机FBDY No.6.3／2×45型安全技术操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7394-54 矿用防爆对旋轴流式局部通风机FBDY No.6.3／2×45型安全技术操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一.对局部通风机操作人员的基本要求1.操作人员必须经过专门培训并持合格证后方可操作设备，否则不允许检修通风机设备。

2.局部通风机操作人员必须熟记局部通风机操作规程。

3.操作人员应熟悉通风机一般构造、工作原理、技术特征、各部性能,供电系统和控制回路。

4.局部通风机在运行期间，加强巡回检查，做好各种运行记录。

5.严格遵守劳动纪律。

6.起动前检查风电闭锁完好情况，启动后应监听风机运转声音一段时间，出现异常声音及时处理二、进入现场1.局部通风机操作人员必须熟悉自己工作环境，对煤尘、噪音、顶板等可能存在的危害有着充分的认识，有熟练的操作技能。

2.操作时必须佩戴齐全个人防护用品三、.操作准备1.仔细检查风机各紧固件有无松动,如有松动及时紧固。

2.检查风机、风筒有无漏风现象,如有应及时进行处理。

3.检查配电装置是否完好,运行是否正常。

FBCDZ煤矿防爆抽出式对旋轴流通风机FBCDZ系列(原BDK62系列)风机是结合我国煤矿的通风网络参数研制成功的大型煤矿防爆轴流通风机，具有高效、节能、低噪声的优点，产品最高装置静压效率为86%以上，达到了我国矿用主扇的领先水平。

该风机所用的材料，已通过了中国煤炭科学院重庆分院检测中心的摩擦火花试验，并达到了防爆要求，整机防爆性能已通过了国家防爆电器产品质量检测中心的防爆检验。

主要特点：1、为了适合煤矿通风网路的阻力要求，并确保通风机效率，该机采用了对旋式结构，两机叶轮互为反向旋转，可以省去中导叶并减少中导叶的损失，提高了风机效率。

2、采用电机与叶轮直联的型式，避免了传动装置损坏事故，也消除了传动装置的能量损耗，提高了风机装置效率。

3、电机均安装在风机主风筒内的密闭罩中，密闭罩具有一定的耐压性，可以使电机与风机流道中含瓦斯的气体隔绝，同时还起一定的散热作用，密闭罩设有两排流线型风管道，通过主风筒与地面大气相通，使新鲜空气流入密闭罩中，同时又可使罩内空气在风机运行中保持正压状态。

4、风机最高装置静压效率可达86%以上，高效区宽广，可确保矿井在三个开采阶段主扇效率均为75%以上。

扭转了我国大型矿山主扇运行效率低的状况，可节约大量电能。

5、风机可反转反风，其反风量可达正风量的60%，不必另设反风道，具有节约基建投资和反风速度快的优点。

6、叶轮的叶片安装角的可调整，可根据生产的要求来调整叶片角度。

该风机采用特殊设计，性能曲线无驼峰，在任何网络阻力的情况下，均能稳定运行。

7、该系列风机运行稳定，机振小，风机和扩散器均可安装在带轮子的平板车上，可以长期连续运行。

一、风机的用途FBCDZ系列煤矿地面用防爆抽出式对旋轴流风机（包括FBCDZ54、FBCDZ60）（原BDK）是处于目前国内领先水平的最新节能型轴流式主通风机，它可应用于煤矿及金属矿、化学矿、隧道、人防工程的通风，也可广泛适用于冶金、化工、纺织、建材等各行业的通风换气。

简 介FBD系列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机）按企标Q/DF001-2011、行业标准MT222-2007的有关规定设计制造，具有风压高、送风距离长、高效、节能和噪声低等特点。

风机由两台隔爆型三相异步电动机直接驱动叶轮。

风机设有前、后消声器。

通风机防爆型式为隔爆型，防爆标志为“Exd I”，采用电动机防爆型式为隔爆型，防爆标志为“Exd I”。

结 构该系列风机由1集流器、2进口消声器、3风机、4接线盒、5出口消声器、6倒流帽、7隔爆型异步电动机、8叶轮组、9扩压器等组成（见图一）。

叶轮采用优质钢板制成。

接线盒内有6个接线柱，可结成三角形和星形，分别适用于380/660V或660/1140V电压等级。

图一FBD系列通风机外形尺寸表单位：mm 型 号 A B C D L d0 d1 d2 d3 H1 H FBD№5.0 1100 1601601150 2645620510560620 350 865 FBD№5.6 1150 2052051200 2840680570620680 370 880 FBD№6.0 1350 2152151400 3270740610660720 390 920 FBD№6.3 1500 2252251550 3590750640690750 400 990 FBD№7.1 1550 2602601600 3760840720770850 450 1080 FBD№8.0 1650 3703701700 4210980810880955 520 1290 FBD№9.0 1550 4004001600 405010809109801050 570 1270风机出风口通风柔性风筒将新鲜风流送入局部通风地点。

柔性风筒的选择，按风筒直径等于风机出风口内径或大于出风口内径100mm 左右选择。

该系列风机只能卧式安装。

将安装地点的巷道地面整平夯实，再将风机放平垫实。

FBD系列矿用隔爆型对旋轴流局部通风机使用维护与保养制度一、使用规程1、使用前，应严格检查叶轮与机壳的径向间隙，要求四周间隙均匀，其间隙符合MT222—2007要求，且不小于1mm。

2、叶轮旋转方向须与机壳上箭头所指示方向一致。

3、通风机必须有专人管理和操作。

4、通风机安全必须符合《煤矿安全规程》的有关规定。

5、经过长途运输或长期搁置不用的通风机，使用前必须测量电动机定子绝缘电阻（绝缘电阻不得小于50兆欧），经检查合格后方可接通所需电源，试运行10分钟左右，若无异常声响即可投入运行。

6、电动机引入接头连接处的裸露长度不大于1.5mm。

7、该通风机在煤矿井下使用时，电源进线必须采用U型不延燃橡套电缆。

电缆规格应为3×X+1×X，其中X为芯线截面，根据电动机容量选取。

8、应尽可能采用和巷道截面所允许最大直径的胶布风筒，且每节应尽量长，应尽量敷设平直，管壁不得皱褶，转弯处应缓缓改变方向，以减少管道阻力，确保送风距离，所用风筒口径一般不小于通风机出口直径。

二、维护与保养为保证通风机的长期安全运行，必须注意正确使用和经常性的维护保养。

1、该系列通风机配用YBF2系列电动机，启动性能好，风机启动迅速。

为防一次启动冲落胶质风筒，可按先一级、后二级的顺序先点动2—3次后再合闸投入运行。

对旋风机禁止单机运行一级主机，如需要可以运行二级主机（出风方向主机）。

2、通风机在使用前，应检查紧固件是否齐全、牢固，连接是否可靠，试运转是否灵活，有无杂音或异常声响，叶轮旋转方向是否正确，运行中要检查声音是否正常，连接有为松动，发现异常时立即停机检查并处理。

3、定期清除风机内部的积尘、污垢等杂物，以防止锈蚀，提高运行效率和降低噪声。

4、定期更换润滑脂，每六个月必须将轴承清洗一次，并换上新的润滑脂，加入量为轴承室的1/2—1/3。

有注油装置的风机，使用前请先加注ZL—3锂基润滑脂，并在运行过程中每月注油一次，采用全封闭含油低噪声轴承时，在使用寿命期内，不需要更换润滑脂。

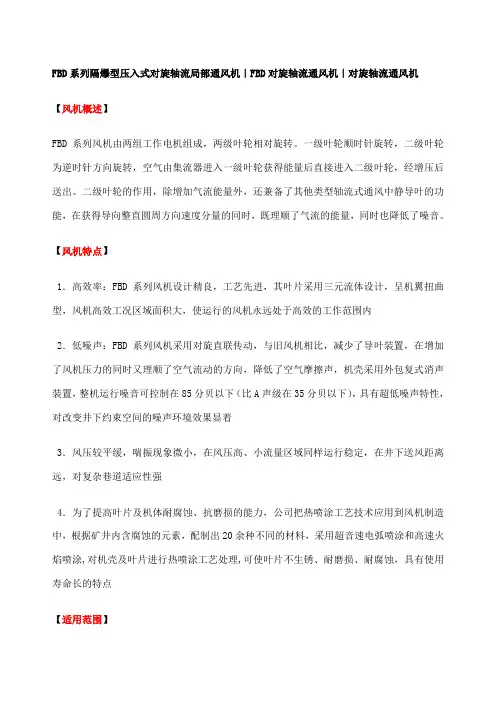

FBD系列隔爆型压入式对旋轴流局部通风机｜FBD对旋轴流通风机｜对旋轴流通风机【风机概述】FBD系列风机由两组工作电机组成，两级叶轮相对旋转。

一级叶轮顺时针旋转，二级叶轮为逆时针方向旋转，空气由集流器进入一级叶轮获得能量后直接进入二级叶轮，经增压后送出。

二级叶轮的作用，除增加气流能量外，还兼备了其他类型轴流式通风中静导叶的功能，在获得导向整直圆周方向速度分量的同时，既理顺了气流的能量，同时也降低了噪音。

【风机特点】1．高效率：FBD系列风机设计精良，工艺先进，其叶片采用三元流体设计，呈机翼扭曲型，风机高效工况区域面积大，使运行的风机永远处于高效的工作范围内2．低噪声：FBD系列风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加了风机压力的同时又理顺了空气流动的方向，降低了空气摩擦声，机壳采用外包复式消声装置，整机运行噪音可控制在85分贝以下（比A声级在35分贝以下），具有超低噪声特性，对改变井下约束空间的噪声环境效果显着3．风压较平缓，喘振现象微小，在风压高、小流量区域同样运行稳定，在井下送风距离远，对复杂巷道适应性强4．为了提高叶片及机体耐腐蚀、抗磨损的能力，公司把热喷涂工艺技术应用到风机制造中，根据矿井内含腐蚀的元素，配制出20余种不同的材料，采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀，具有使用寿命长的特点【适用范围】FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所，可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。

【风机型号含义】【风机主要技术参数】【结构及其特点，工作原理】该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示，该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部分组成。

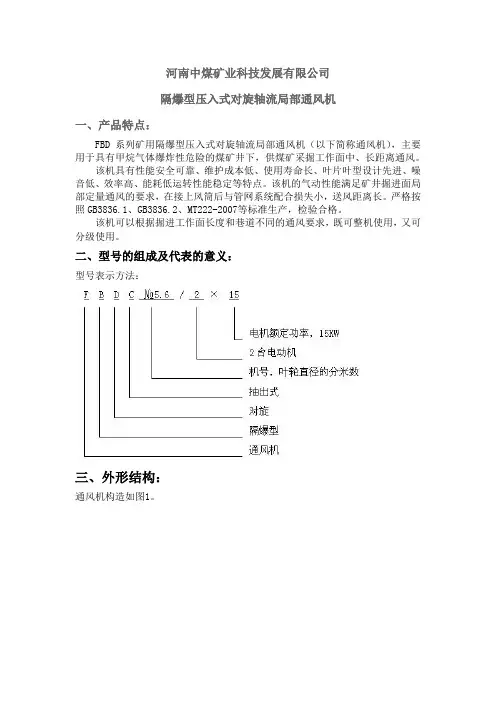

河南中煤矿业科技发展有限公司隔爆型压入式对旋轴流局部通风机一、产品特点：FBD系列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机），主要用于具有甲烷气体爆炸性危险的煤矿井下，供煤矿采掘工作面中、长距离通风。

该机具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、噪音低、效率高、能耗低运转性能稳定等特点。

该机的气动性能满足矿井掘进面局部定量通风的要求，在接上风筒后与管网系统配合损失小，送风距离长。

严格按照GB3836.1、GB3836.2、MT222-2007等标准生产，检验合格。

该机可以根据掘进工作面长度和巷道不同的通风要求，既可整机使用，又可分级使用。

二、型号的组成及代表的意义：型号表示方法：三、外形结构：通风机构造如图1。

1—聚风器2—进风消声器3—一级主机4—二级主机5—扩散消声器四、技术特征：为适应巷道的不同通风要求，该系列通风机的机号范围为：№5—№10共6个机号，11种规格。

其性能参数见下表1：机号功率(kW)风量(m3/min)风压(pa)全压效率(%)噪声[dB(A)]No55.5×2160～2502930～30081≤85 7.5×2170～2803100～37081≤85No5.611×2250～3903500～45083≤85 15×2280～4304100～48583≤85No6.318.5×2300～4804300～60083≤85 22×2350～5505200～80083≤85 30×2370～5705800～80083≤85No7.137×2400～6306400～85083≤85 No845×2620～9006500～120083≤8555×2720～9507000～141083≤85No1075×2800～17008500～165083≤85五、结构特征与工作原理：1、该系列通风机系轴流式局部通风机和外包复式消声器的组合体，其结构如图1所示，由进风消声筒、一级主机、二级主机、扩散消声筒等四部分组成；2、通风机每级均有额定功率相同的电动机驱动，叶轮直接装在电动机的轴伸上，相邻级间的叶轮旋转方向相反。

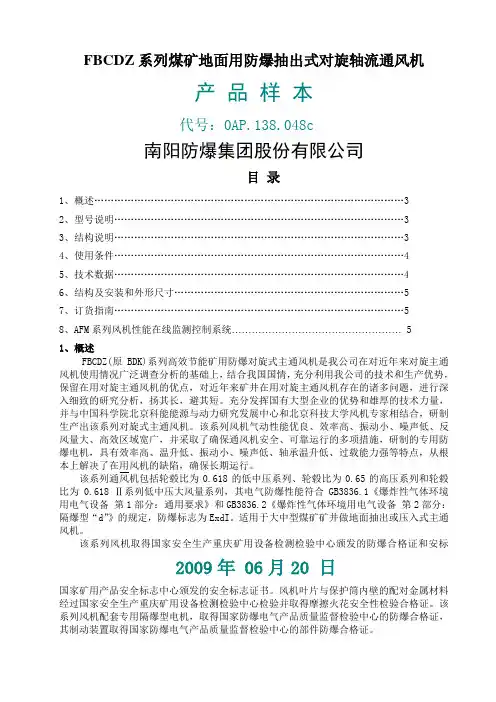

FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机产品样本代号：0AP.138.048c南阳防爆集团股份有限公司目录1、概述 (3)2、型号说明 (3)3、结构说明 (3)4、使用条件 (4)5、技术数据 (4)6、结构及安装和外形尺寸 (5)7、订货指南 (5)8、AFM系列风机性能在线监测控制系统 (5)1、概述FBCDZ(原BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上，结合我国国情，充分利用我公司的技术和生产优势，保留在用对旋主通风机的优点，对近年来矿井在用对旋主通风机存在的诸多问题，进行深入细致的研究分析，扬其长，避其短。

充分发挥国有大型企业的优势和雄厚的技术力量，并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合，研制生产出该系列对旋式主通风机。

该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多项措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。

该系列通风机包括轮毂比为0.618的低中压系列、轮毂比为0.65的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列，其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdI。

适用于大中型煤矿矿井做地面抽出或压入式主通风机。

该系列风机取得国家安全生产重庆矿用设备检测检验中心颁发的防爆合格证和安标2009年 06月20 日国家矿用产品安全标志中心颁发的安全标志证书。

风机叶片与保护筒内壁的配对金属材料经过国家安全生产重庆矿用设备检测检验中心检验并取得摩擦火花安全性检验合格证。

该系列风机配套专用隔爆型电机，取得国家防爆电气产品质量监督检验中心的防爆合格证，其制动装置取得国家防爆电气产品质量监督检验中心的部件防爆合格证。
