轴流式通风机型号含义

轴流通风机的类型介绍轴流通风机，是一种常见的工业风机，广泛应用于空气循环、通风降温、除尘等领域。

其主要特点是气流沿着轴线方向流动，具有高效、低噪音、体积小等优点。

本文将会对轴流通风机的分类进行介绍。

根据用途分类1. 通用型轴流通风机通用型轴流通风机是市场上最常见的一种。

这种风扇的制造成本较低，通风能力较强，能够使空气流动速度达到50米/秒以上。

2. 低噪音型轴流通风机低噪音型轴流通风机运转过程中噪音较低，通常适合于环境噪声要求高的工作场合，例如医院、学校等。

3. 节能型轴流通风机节能型轴流通风机一般采用先进的电机技术以及低阻力设计，以有效节约能源，降低能耗，通常适合于长时间工作的场合，如大型厂房等。

4. 防爆型轴流通风机防爆型轴流通风机适用于具有危险气体的场所，如石油、化学等工业领域。

根据材料分类1. 金属轴流通风机金属轴流通风机由铝合金、铜合金、不锈钢等金属材料制成，具有高强度、抗腐蚀性好等优点，广泛适用于较为恶劣的外部环境。

2. 塑料轴流通风机塑料轴流通风机一般采用工程塑料材料，如聚丙烯、聚氯乙烯等，具有防腐蚀、防酸碱等性能，适用于电镀、化工、铸造等领域。

根据结构分类1. 大型轴流通风机大型轴流通风机一般用于大型厂房、高层建筑、地下车库等通风降温等领域，具有通风流量大、风压高、噪音小等特点。

2. 小型轴流通风机小型轴流通风机一般体积较小，适用于一些较小场合的通风降温。

它们具有体积小、重量轻、运转稳定等特点。

根据驱动方式分类1. 直流轴流通风机直流轴流通风机具有体积小、噪音低、易控制、能耗低等优点，适用于需要长时间不间断工作的场合。

2. 交流轴流通风机交流轴流通风机一般适用于需要经常调节空气流量的场合，具有速度可调、稳定运转等特点。

结论以上就是常见的轴流通风机的分类介绍，轴流通风机是优秀的能耗降低型设备，应用广泛，应根据实际需要选择不同类型的轴流通风机，以达到最佳效果。

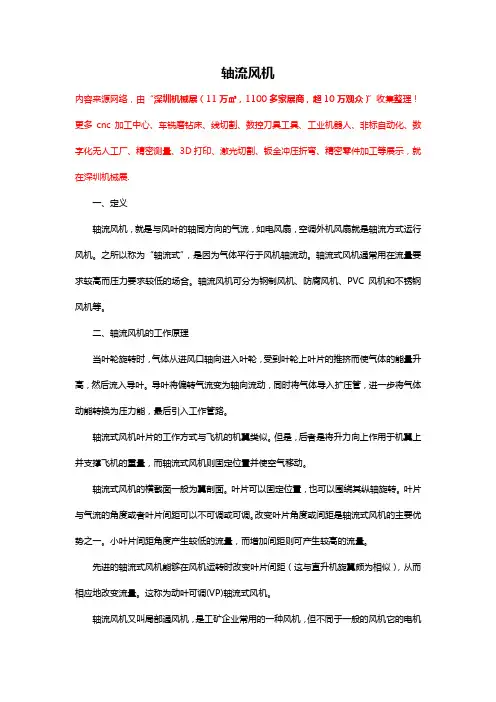

轴流风机内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、定义轴流风机，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。

之所以称为“轴流式”，是因为气体平行于风机轴流动。

轴流式风机通常用在流量要求较高而压力要求较低的场合。

轴流风机可分为钢制风机、防腐风机、PVC风机和不锈钢风机等。

二、轴流风机的工作原理当叶轮旋转时，气体从进风口轴向进入叶轮，受到叶轮上叶片的推挤而使气体的能量升高，然后流入导叶。

导叶将偏转气流变为轴向流动，同时将气体导入扩压管，进一步将气体动能转换为压力能，最后引入工作管路。

轴流式风机叶片的工作方式与飞机的机翼类似。

但是，后者是将升力向上作用于机翼上并支撑飞机的重量，而轴流式风机则固定位置并使空气移动。

轴流式风机的横截面一般为翼剖面。

叶片可以固定位置，也可以围绕其纵轴旋转。

叶片与气流的角度或者叶片间距可以不可调或可调。

改变叶片角度或间距是轴流式风机的主要优势之一。

小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。

先进的轴流式风机能够在风机运转时改变叶片间距（这与直升机旋翼颇为相似），从而相应地改变流量。

这称为动叶可调(VP)轴流式风机。

轴流风机又叫局部通风机，是工矿企业常用的一种风机，但不同于一般的风机它的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域。

三、型号■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机●DWEX边墙风机（WEX）●DWBX板壁式轴流风机●JYFF大风量窗式负压风机●DZ低噪声轴流风机●T35轴流风机■岗位轴流风机●JGF节能岗位风机●JGS强力岗位送风机●JGC手提式岗位抽风机●JF雾化降温风机●JN暖风机■冷却轴流风机●JBF变压器冷却风机●JSF(Z)蒸发式冷凝器风机●JLFF制冷轴流风机●JSF（T）冷却塔风机●外转子轴流风机内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。

出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对0.55kW以下配用单相电机。

●DWEX边墙风机（WEX）DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。

轴流风机型号参数轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。

出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对0.55kW以下配用单相电机。

●DWEX边墙风机（WEX）DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。

轴流风机型号1. 引言轴流风机是一种常见的通风设备，广泛应用于工业和商业领域。

它主要用于排除污浊空气、通风、降温、干燥和输送颗粒物等工作场所。

本文将探讨轴流风机的型号分类以及其特点和应用。

2. 型号分类根据轴流风机的用途和特性，可以将其分为以下几个主要型号：2.1 直立式轴流风机直立式轴流风机的特点是具有小体积、高风速和大风量等优点，适用于空间有限的场所。

它广泛应用于工厂车间、仓库、体育场馆等场地。

2.2 壁挂式轴流风机壁挂式轴流风机是将风机直接安装在墙壁上，具有安装简便、占用空间小的特点。

它适用于商店、餐厅、办公室等空间较小的场所。

2.3 天花板式轴流风机天花板式轴流风机是将风机安装在天花板上，具有安装高度可调、区域风量均匀等特点。

它适用于大型商场、超市、会议厅等场所。

2.4 可调节式轴流风机可调节式轴流风机可以根据需要，调整风机的风速和风量。

它适用于需要灵活调节的场所，如娱乐场所、酒店等。

3. 特点与应用不同型号的轴流风机具有各自的特点和应用领域。

以下是常见特点和应用介绍：3.1 直立式轴流风机特点： - 小体积、高风速、大风量 - 适用于空间有限的场所- 节能、高效、噪音低应用： - 工厂车间通风 - 仓库排污通风 - 体育场馆通风3.2 壁挂式轴流风机特点： - 安装简便、占用空间小 - 主要用于局部通风 - 可调节安装角度应用： - 商店通风 - 餐厅通风 - 办公室通风3.3 天花板式轴流风机特点： - 安装高度可调、区域风量均匀 - 结构稳固、使用寿命长 - 外形美观、易清洁应用： - 大型商场通风 - 超市通风 - 会议厅通风3.4 可调节式轴流风机特点： - 可根据需要调节风速和风量 - 操作简便、灵活多变- 节能环保应用： - 娱乐场所通风 - 酒店通风 - 舞台演出通风4. 结论轴流风机是一种常见的通风设备，根据其不同型号和特点，可以应用于各种工业和商业场所。

选择合适的轴流风机型号对于通风效果的提升是非常重要的。

轴流风机规格型号参数「风机库」SF系列轴流风机规格型号参数SF系列轴流风机按使用要求分管道式、固定式、岗位式三种。

根据叶轮直径有6个机号，依次为2.5、3、4、5、6、7。

根据匹配的电机，分为单相和三相。

叶片为前掠式三维扭曲宽叶片，噪音低，风量大，效率高，风压稳定。

机壳和叶轮表面采用先进的流水线静电喷涂技术，色泽柔和、光亮、持久。

适用于工矿企业、民用建筑、仓库、车间、屋顶等通风。

型号功率kw电压v转速r/min风量m3/h全压Pa噪声dbSF 2-40.15380/220140010004040 SF 2.5-40.15380/220140020006050 SF 3-40.15380/220140028006061 SF 3.5-40.25380/2201400400010070 SF 4-40.37380/2201400600017072 SF 4-60.2538096047008064 SF 5-40.55380/2201400930020074 SF 5-40.7538014001000023075 SF 5-60.37380/220960770010066 SF 6-4 1.538014001700025080 SF 6-4 2.238014001800030080SF 6-6 1.138014001300018075SF 7-4338014002500034085SF 7-6 2.238014002200021080SF 8-4338014003000035075SF 8-643809602800023080T35-11型轴流风机规格型号参数T35-11型轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。

广泛应用于一般工厂、仓库、办公室、住宅的通风或强加热散热，也可间隔串联安装在较长的排气管道内，增加管道内的压力。

电机拆下后，可作为自由风扇使用。

防腐轴流式风机(FT35-11型)采用防腐材料外涂环氧漆加工而成，电机采用特种防腐电机用于输送有腐蚀性气体。

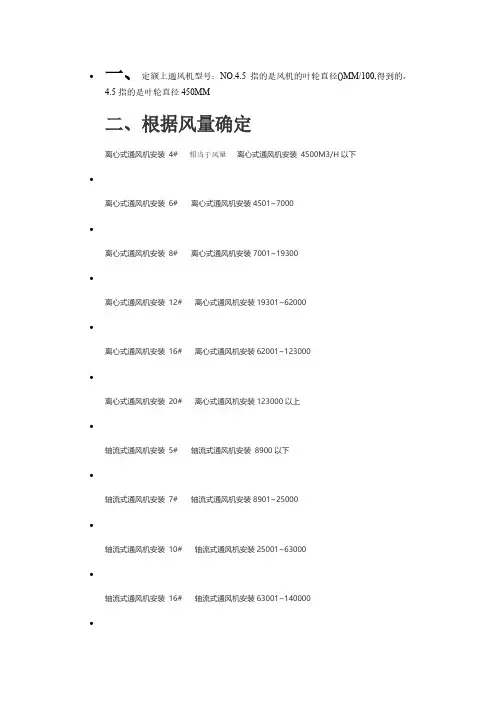

•一、定额上通风机型号：NO.4.5 指的是风机的叶轮直径()MM/100,得到的，4.5指的是叶轮直径450MM二、根据风量确定离心式通风机安装4# 相当于风量离心式通风机安装4500M3/H以下•离心式通风机安装6# 离心式通风机安装4501~7000•离心式通风机安装8# 离心式通风机安装7001~19300•离心式通风机安装12# 离心式通风机安装19301~62000•离心式通风机安装16# 离心式通风机安装62001~123000•离心式通风机安装20# 离心式通风机安装123000以上•轴流式通风机安装5# 轴流式通风机安装8900以下•轴流式通风机安装7# 轴流式通风机安装8901~25000•轴流式通风机安装10# 轴流式通风机安装25001~63000•轴流式通风机安装16# 轴流式通风机安装63001~140000轴流式通风机安装20# 轴流式通风机安装140000以上•屋顶式通风机安装3.6# 屋顶式通风机安装2760以下•屋顶式通风机安装4.5# 屋顶式通风机安装2761~9100•屋顶式通风机安装6.3# 屋顶式通风机安装9100以上••离心式通风机安装4# 离心式通风机安装4500以下•离心式通风机安装6# 离心式通风机安装4501~7000•离心式通风机安装8# 离心式通风机安装7001~19300•离心式通风机安装12# 离心式通风机安装19301~62000•离心式通风机安装16# 离心式通风机安装62001~123000•离心式通风机安装20# 离心式通风机安装123000以上•轴流式通风机安装5# 轴流式通风机安装8900以下•轴流式通风机安装7# 轴流式通风机安装8901~25000•轴流式通风机安装10# 轴流式通风机安装25001~63000•轴流式通风机安装16# 轴流式通风机安装63001~140000•轴流式通风机安装20# 轴流式通风机安装140000以上•屋顶式通风机安装3.6# 屋顶式通风机安装2760以下•屋顶式通风机安装4.5# 屋顶式通风机安装2761~9100•屋顶式通风机安装6.3# 屋顶式通风机安装9100以上••牌/型号：翔远/GYF系列•用途：排烟风机•重量：59（kg）kg•材质：铁壳风机•风机压力：低压风机•气流方向：排烟风机•轴功率：1.1（kw）•叶片数：5kw•GYF系列消防高温排烟风机特点：1.GYF系列消防高温排烟风机具有高效节能、运行平稳、噪声低、耐高温、结构合理、便于安装等特点，可立式、卧式和吊式安装；2.该风机设计有特殊的电机冷却系统，风冷电机内置形式；3.采用了先进的气动地片（前掠、前倾），使用噪声比已有消防风机低8-10dB （A），功率低6%；4.主风道介质温度为280摄氏度时可持续运行45分钟以上，150摄氏度进可长期连续运行；5.符合国家技术监督局和中华人民共和国建设部联合发出的——《高层民用建筑设计防火规范》（GB50045-95）《汽车库停车场、设计防火规范》（GB50067-97）《人民防空地下设计规范》（GB5038-94的规定）6.本产品共分为：一、常压单速二、单压双速三、中压单速四、中压双速四个系列用途GYF系列消防高温排烟风机，既可用于各种建筑消防排烟，还可以用于各种建筑、人防工程、地下铁路、矿井、隧洞等排烟和排风系统。

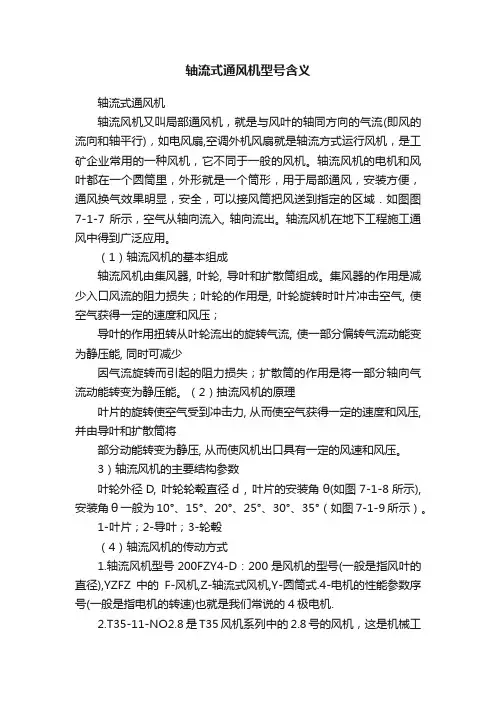

轴流式通风机型号含义轴流式通风机轴流风机又叫局部通风机，就是与风叶的轴同方向的气流(即风的流向和轴平行)，如电风扇,空调外机风扇就是轴流方式运行风机，是工矿企业常用的一种风机，它不同于一般的风机。

轴流风机的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．如图图7-1-7所示，空气从轴向流入, 轴向流出。

轴流风机在地下工程施工通风中得到广泛应用。

（1）轴流风机的基本组成轴流风机由集风器, 叶轮, 导叶和扩散筒组成。

集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能, 同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。

（2）抽流风机的原理叶片的旋转使空气受到冲击力, 从而使空气获得一定的速度和风压, 并由导叶和扩散筒将部分动能转变为静压, 从而使风机出口具有一定的风速和风压。

3）轴流风机的主要结构参数叶轮外径D, 叶轮轮毂直径d , 叶片的安装角θ(如图7-1-8所示), 安装角θ一般为10°、15°、20°、25°、30°、35°（如图7-1-9所示）。

1-叶片；2-导叶；3-轮毂（4）轴流风机的传动方式1.轴流风机型号200FZY4-D：200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机.2.T35-11-NO2.8是T35风机系列中的2.8号的风机，这是机械工业部规定的标准型号的风机。

“T”表示用途“通用风机”；“35”表示风机轮毂比（根部直径与顶部直径之比）为0.35，“11”中前一个“1”在离心风机上表示“单吸入”，在轴流风机中没有意义，后面的“1”表示第一次设计；“NO2.8”表示2.8号风机（叶轮直径为0.28米）。

防爆壁式轴流风机型号参数
关于防爆壁式轴流风机的型号参数，以下是详细的内容：
1. 风机型号：防爆壁式轴流风机通常会有一个特定的型号名称，用于区分不同的风机规格和性能。

2. 风量：风机的风量指的是单位时间内通过风机的空气体积。

通常以立方米每小时（m³/h）或立方英尺每分钟（CFM）来表示。

3. 风压：风机的风压是指风机产生的气流对抗阻力的能力。

它
通常以帕斯卡（Pa）或英寸水柱（inH2O）来表示。

4. 功率：风机的功率是指风机所需要的电力或能源输入。

通常
以千瓦（kW）或马力（HP）来表示。

5. 转速：风机的转速是指风机旋转的速度，通常以转每分钟（RPM）来表示。

6. 电压：风机的电压是指风机所需的电源电压。

通常有不同的
电压选项，如220V、380V等。

7. 防爆等级：防爆壁式轴流风机通常具有特殊的防爆设计，以
防止在爆炸性环境中引发火花或火焰。

防爆等级通常以国际防爆标
准（如ATEX、IECEx）来表示，如Ex d IIB T4。

8. 材质：风机的外壳和叶轮通常采用防爆材质，如铝合金或不
锈钢，以确保在爆炸环境中的安全性能。

9. 安装方式：防爆壁式轴流风机通常有不同的安装方式，如壁
挂式、天花板吊装式等，以适应不同的安装需求。

10. 控制方式：风机的控制方式通常有手动控制和自动控制两种。

手动控制需要通过开关或按钮进行操作，而自动控制通常通过传感器和控制系统实现。

以上是关于防爆壁式轴流风机型号参数的详细内容，这些参数可以帮助用户选择合适的风机，确保其在防爆环境中的安全运行。

轴流风机选型型参数精 Revised by BLUE on the afternoon of December 12,2020.轴流风机轴流风机型号、用途、性能及轴流风机参数——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能■ 管道加压轴流风机● JSF 轴流通风机(SDF● 大风量轴流风机(JSF-ZJSF 轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF 风机有两种叶轮结构形式, JSF-A 采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。

JSF-Z 采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式, 也可做成电机外置皮带传动结构形式, 用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。

■ 边墙壁式轴流风机● DFBZ 低噪声方形壁式轴流风机DFBZ 系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。

出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌 ;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点, 广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机,按用户要求可对 0.55kW 以下配用单相电机。

● DWEX 边墙风机(WEXDWEX 系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上, 方形防雨罩结构牢固, 外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

矿用轴流风机型号参数包括：
1.电机功率（单位：千瓦）：表示风机的驱动力。

2.风量（单位：立方米/秒）：表示风机每秒能够送入空气的体积。

3.风压（单位：帕）：表示风机能产生的压力差。

4.效率（单位：%）：表示风机的能量利用率。

5.噪声（单位：分贝）：表示风机的噪声水平。

6.风机直径（单位：毫米）：表示风机叶轮直径。

7.风机重量（单位：千克）：表示风机的重量。

8.风机材质：通常是铝合金或钢材。

9.风机类型：如轴流风机, 涡轮风机，通风机等
10.风机使用环境：如矿井环境，高温环境,防爆环境等
这些参数将决定矿用轴流风机的性能和适用范围, 需要根据使用环境和需求来进行选型。

轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能■管道加压轴流风机JSF轴流通风机（SDF）●●大风量轴流风机（JSF-Z）JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。

出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

．本系列风机一般配用三相电机，按用户要求可对以下配用单相电机。

DWEX边墙风机（WEX）●DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。

轴流通风机的名称、型号结构型式
1．1．名称
名称包括用途、作用原理和在管网中的作用三部分。

2．
由型式和规格组成。

型式又由通风机叶轮数代号、用途代号、叶轮毂比、转子位置代号和通风机设计顺序号组成。

1）1）叶轮数代号，单叶轮不表示，双叶轮用“2”表示。

2）2）用途代号如前所述。

3）3）叶轮毂比为叶轮叶片底径与叶轮叶片外径比。

4）4）转子位置代号，卧式用“A”表示，立式用“B”表示，同系列产品转子无位置变化则不表示。

5）5）若产品的型式中有重复代号或派生型时，则在叶轮毂比数后加注序号，采要用罗马数字Ⅰ、Ⅱ……表示。

6）6）设计顺序号用阿拉伯数字1、2……表示。

供对该型产品有重大修改
时用；若性能参数、外形尺寸、地基尺寸、易损部件都无变更，则不采用设计顺序号。

7）7）机号用叶轮外径的分米（dm）数。

轴流风机型号表轴流风机轴流风机型号、用途、性能及轴流风机参数一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机●大风量轴流风机JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■ 边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳。

出风口装有铝合金自垂百叶；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对以下配用单相电机。

●DWEX边墙风机DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

D WEX系列风机一般用于边墙壁式排风，配设45°防雨罩和防虫网。

可按需要制成边墙送风机型号为DWSP，配设90°防雨罩和防虫网。

附件选配：重力式止回风阀，订货时注明。

●DWBX板壁式轴流风机DWBX系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动，压型金属板式外壳，具有墙面安装简便、整机重量轻、运转平稳、外形美观。

通风风机型号及参数表通风风机是目前工业生产和民生生活中常见的设备之一，可用于排除地下车库、工艺车间、商场超市等场所中的浊气及污染物，也可用于清洁室内空气、为工业设备及房间带来清新的空气。

以下是几款常见的通风风机型号及其参数介绍：一、轴流风机轴流风机是目前最通用的通风风机类型，主要应用于低压、大风量的通风系统中。

它利用螺旋桨的设计原理，将气体从一端吸入，然后强制经过桨叶旋转，最终从另一端排出，形成一股强劲的气流。

常见的轴流风机型号有：1、FWZ型轴流风机参数表：风量：9700m³/h压力：535pa电压：380V功率：750W电机速度：1400r/min外形尺寸：650*650mm 2、SDF型轴流风机参数表：风量：61000m³/h压力：280pa电压：380V功率：11kw电机速度：1450r/min外形尺寸：1000*1000mm 二、离心风机离心风机是一种利用高速旋转离心叶轮来产生气流的通风风机，主要应用于冶金、化工、矿山等工业场所中，可用于脱湿、除尘、送风等多个方面。

常见的离心风机型号有：1、4-68型离心风机参数表：风量：4000m³/h压力：599pa电压：380V功率：3kw电机速度：2900r/min外形尺寸：650*650mm2、T30型离心风机参数表：风量：20000m³/h压力：1500pa电压：380V功率：55kw电机速度：2950r/min外形尺寸：1500*1500mm三、混流风机混流风机是一种介于轴流风机和离心风机之间的通风设备，其叶轮的设计结合了轴流风机的桨叶和离心风机的直叶片，独特的气流组织形式为气体提供了更加稳定、柔和的空气流动。

常见的混流风机型号有：1、4-1型混流风机参数表：风量：1050m³/h压力：200pa电压：220V功率：0.25kw电机速度：2800r/min外形尺寸：310*300mm2、FUMF-25型混流风机参数表：风量：37000m³/h压力：1100pa电压：380V功率：55kw电机速度：2900r/min外形尺寸：1900*1650mm总结：以上列举的四款通风风机都是市场上比较常见的型号，它们分别具有轴流风机、离心风机、混流风机的功能特点。

轴流风机轴流风机型号、用途、性能及轴流风机参数——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能■ 管道加压轴流风机● JSF 轴流通风机(SDF● 大风量轴流风机(JSF-ZJSF 轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF 风机有两种叶轮结构形式, JSF-A 采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。

JSF-Z 采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式, 也可做成电机外置皮带传动结构形式, 用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。

■ 边墙壁式轴流风机● DFBZ 低噪声方形壁式轴流风机DFBZ 系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。

出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌 ;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点, 广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机,按用户要求可对 0.55kW 以下配用单相电机。

● DWEX 边墙风机(WEXDWEX 系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上, 方形防雨罩结构牢固, 外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求,可制成防腐、防爆型。

DWEX(WEX系列风机一般用于边墙壁式排风, 配设 45°防雨罩 (或特殊制造成 60°和防虫网 (夜间可防止昆虫循灯光飞入车间。
