高一物理(人教版)必修1实验专题练习卷：探究求合力的方法

人教版高一物理必修一《实验题》专项练习题（含答案）1．“探究加速度与力质量的关系”的实验主要采用的方法是_____（填“理想实验法”或“控制变量法”），作出如图所示的1am图像，由图可知，a与m成_____（填“正比”或“反比”）。

2．如图甲所示，点光源位于S，右侧为竖直放置屏幕的横截面，P点位于S与屏幕之间中点，且SP连线垂直于屏幕。

让一个小球从P点静止释放，光照射小球在屏幕上形成影子，影子在屏幕上的移动情况被数码相机连拍功能拍摄下来。

图乙为拍摄到影子下落过程中的部分图像，已知该数码相机每秒拍摄10次，空气阻力忽略不计。

（1）影子运动至位置C时的速度为___________m/s；此时小球的速度为_________m/s。

(保留两位有效数字)（2）若影子的v—t图像如图丙所示，可求得当地重力加速度g=___________。

(用字母表示)3．利用打点计时器和小车来做“探究加速度与力、质量的关系”的实验装置如图所示。

(1)关于本实验的操作，下列说法正确的是______（填序号）。

A．本实验应用比值定义法B．砝码和砝码盘的总质量越大，实验误差越小C．平衡摩擦力时，应将砝码盘用细线跟小车连在一起D．本实验应先接通打点计时器再释放小车(2)在探究加速度与力的关系的实验中，得出的a－F图线如图所示，发现图线既不过原点，又不是直线，原因可能是__________（填序号）。

A．没有完全平衡摩擦力，且小车质量较大B．平衡摩擦力过度，且小车质量较大C．没有完全平衡摩擦力，且砝码和砝码盘的总质量较大D．平衡摩擦力过度，且砝码和砝码盘的总质量较大(3)如图为某次实验所得的纸带，已知打点计时器的时间间隔为0．02s，相邻计数点间还有四个点未画出，从图中可计算出小车的加速度为________m/s2（保留2位有效数字）。

4．小明在用打点计时器“研究小车的匀变速直线运动”的实验时，得到一条纸带如图甲所示．在纸带上选择0、1、2、3、4、5共6个计数点，相邻两计数点之间还有四个点未画出．纸带旁并排放着带有最小分度值为1毫米的刻度尺，刻度尺的零刻度线跟“0”计数点对齐．（1）小明使用的是6V的学生交流电源，则所需选取的打点计时器如图_______（填“乙”或“丙”）；打点计时器的打点周期为_______，图中相邻两计数点的时间间隔T= ；（2）根据纸带可判定物体做直线运动（选填“匀加速”、“匀减速”或“匀速”）．（3）由图甲可以读出三个计数点1、3、5跟0点的距离，并填入下面表格中：距离测量值／cms1 1.20s2s312.00（4）小车通过计数点“2”的瞬时速度表达式为v2= （用字母T、s1、s2、s3表示，不一定全用上），代入数据得 m/s；小车做匀加速运动的加速度a= m/s2．（计算结果保留两位有效数字）（5）小明根据实验数据绘出如图丁所示的s-t2图线（s为各计数点至起点0的距离），则图像的斜率表示．5．如图甲所示为“验证力的平行四边形定则”的实验装置图，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．(1)关于此实验，下列说法中正确的是________．A．同一次实验中，O点位置不允许变动B．实验中，只需记录弹簧测力计的读数和O点的位置C．拉橡皮筋的细绳适当长些D．橡皮筋弹性要好，拉结点到达某一位置O时，拉力要适当大些(2)某同学已画出某次实验中两弹簧测力计拉力的示意图及两个拉力的合力F，如图乙所示，这个合力F是力F1和F2合力的________(填“理论值”或“实际值”)，如果用“”作为标度，则该同学量出的F的值为________(结果保留3位有效数字)．6．如图甲所示，一与电脑连接的拉力传感器固定在竖直墙壁上，通过细绳拉住一放在长木板上的小铁块，细绳水平伸直，初始时拉力传感器示数为零。

4.2《实验：探究加速度与力、质量的关系》同步练习一、选择题1.下列器材中，“探究求合力的方法”和“探究加速度和力、质量的关系”实验都需要用到的是（）A .B .C .D .2.在“探究加速度与力、质量的关系”的实验中，采用如图所示的装置．下列说法中正确的是（）A .垫高长木板一端，调节倾角，直到小车在托盘和砝码的拉动下做匀速直线运动，以平衡小车运动中受到的摩擦力B .在探究加速度与外力的关系时，应该改变小车的质量C .在探究加速度a与拉力F的关系时，为了直观判断二者间的关系，应作出a﹣1/F图象D .当小车的质量远大于托盘和砝码的总质量时，可以近似认为细线对小车的拉力大小等于托盘和砝码的总重力大小3.某同学研究“在小车质量不变的情况下，小车的加速度与小车受力的关系”的实验，根据数据画出a﹣F图象如图所示，该同学在实验中出现的问题可能是（）A .摩擦力没有平衡B .长木板的倾斜角过大C .小车的质量发生了变化D .绳子拉力方向没有与长木板平行4.小明用如图所示的装置探究加速度与力、质量的关系，实验中不需要的操作是（）A .先接通电源，后释放小车B .用秒表测出小车运动的时间C .调节定滑轮的高度，使细绳与长木板平行D .将长木板右端垫高，平衡小车和纸带受到的摩擦力5.在研究加速度a和力F、质量m的关系时，应用的是（）A .控制变量法B .等效替代法C .理论推导法D .理想实验法6.在“探究加速度与力、质量的关系”的实验中，下列做法中正确的是（）A .实验时，先接通打点计时器电源，再放开小车B .平衡摩擦力时，应将装砝码的砝码盘用细绳通过定滑轮系在小车上C .改变小车的质量再次进行实验时，需要重新平衡摩擦力D .砝码及砝码盘所受重力就是小车做加速运动的拉力7.图（a）为“利用DIS研究小车加速度与力的关系”的实验装置，阻力忽略不计，得到a-F 的关系如图（b）所示。

则实验过程中需满足的条件为（）A .小车质量较大且不变B .小车质量较小且不变C .钩码质量较大且不变D .钩码质量较小且不变8.（多选）如图所示是某同学根据实验数据画出的图象，下列说法中正确的是( )A .形成图甲的原因是平衡摩擦力时长木板倾角过小B .形成图乙的原因是平衡摩擦力时长木板倾角过大C .形成图丙的原因是平衡摩擦力时长木板倾角过小D .形成图丁的原因是平衡摩擦力时长木板倾角过大9.（多选）关于图示力学实验装置，下列说法中正确的是（）A .用此装置“研究匀变速直线运动”时需要平衡摩擦力B .用此装置“探究小车的加速度与外力的关系”时，若用钩码的重力代替细线对小车的拉力，应保证钩码质量远小于小车质量C.用此装置“探究小车的加速度与外力的关系”时，平衡摩擦力时，先不挂砂桶，反复调整垫木的位置，轻推小车，直到小车做匀加速直线运动D.用此装置“探究小车的加速度与外力的关系”时，保持小车质量不变，用装有细砂的砂桶通过定滑轮拉动小车，打出纸带。

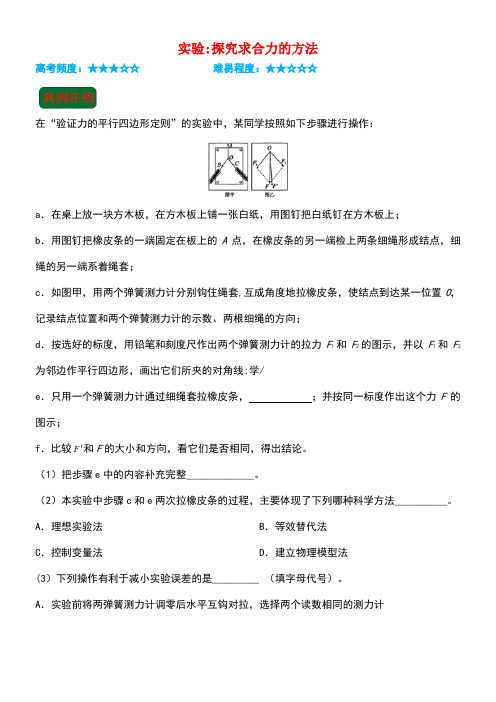

实验:探究求合力的方法高考频度：★★★☆☆难易程度：★★☆☆☆在“验证力的平行四边形定则”的实验中，某同学按照如下步骤进行操作：a．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；b．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端检上两条细绳形成结点，细绳的另一端系着绳套；c．如图甲，用两个弹簧测力计分别钩住绳套,互成角度地拉橡皮条，使结点到达某一位置O，记录结点位置和两个弹賛测力计的示数、两根细绳的方向；d．按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边作平行四边形，画出它们所夹的对角线;学/e．只用一个弹簧测力计通过细绳套拉橡皮条，；并按同一标度作出这个力F的图示；f．比较F 和F的大小和方向，看它们是否相同，得出结论。

（1）把步骤e中的内容补充完整_____________。

（2）本实验中步骤c和e两次拉橡皮条的过程，主要体现了下列哪种科学方法__________。

A．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法(3）下列操作有利于减小实验误差的是_________ （填字母代号）。

A．实验前将两弹簧测力计调零后水平互钩对拉，选择两个读数相同的测力计B．拴在橡皮条上的两条细绳必须等长，并且要尽量长一些C．弹簧测力计、细绳、橡皮条都应与木板平行D．用两弹賛测力计同时拉橡皮条时，两弹簧测力计的示数之差应尽可能大E．在记录力的方向时，标记同一细绳方向的两点要远些（4）图乙是该同学在白纸上根据实验数据用同一标度画出的图示,如果没有操作失误，图乙中的F与F'两力中,方向一定沿AO方向的是_________.（5）若小明和小刚两位同学在家中想验证力的平行四边形定则，他们手中有一些弹性橡皮条(弹力满足胡克定律,劲度系数为k）.如图丙所示,他们将三根橡皮条的一端系在一起,另一端分别系上细线，仍保证橡皮条原长相同，测得原长L0=5.40 cm。

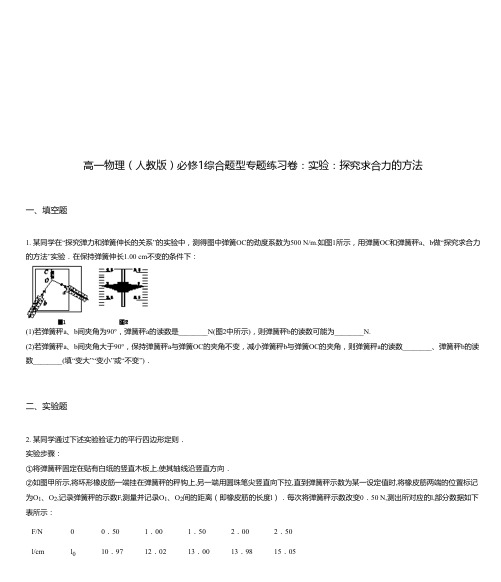

一、填空题二、实验题高一物理（人教版）必修1综合题型专题练习卷：实验：探究求合力的方法1. 某同学在“探究弹力和弹簧伸长的关系”的实验中，测得图中弹簧OC 的劲度系数为500 N/m.如图1所示，用弹簧OC 和弹簧秤a 、b 做“探究求合力的方法”实验．在保持弹簧伸长1.00 cm 不变的条件下：(1)若弹簧秤a 、b 间夹角为90°，弹簧秤a 的读数是________N(图2中所示)，则弹簧秤b 的读数可能为________N.(2)若弹簧秤a 、b 间夹角大于90°，保持弹簧秤a 与弹簧OC 的夹角不变，减小弹簧秤b 与弹簧OC 的夹角，则弹簧秤a 的读数________、弹簧秤b 的读数________(填“变大”“变小”或“不变”)．l/cm l 010．9712．0213．0013．9815．05F/N 00．501．001．502．002．50表所示：为O 1、O 2,记录弹簧秤的示数F,测量并记录O 1、O 2间的距离（即橡皮筋的长度l ）．每次将弹簧秤示数改变0．50 N,测出所对应的l,部分数据如下②如图甲所示,将环形橡皮筋一端挂在弹簧秤的秤钩上,另一端用圆珠笔尖竖直向下拉,直到弹簧秤示数为某一设定值时,将橡皮筋两端的位置标记①将弹簧秤固定在贴有白纸的竖直木板上,使其轴线沿竖直方向．实验步骤：2.某同学通过下述实验验证力的平行四边形定则．③找出②中F=2．50 N时橡皮筋两端的位置,重新标记为O、,橡皮筋的拉力记为F OO′．④在秤钩上涂抹少许润滑油,将橡皮筋搭在秤钩上,如图乙所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端,使秤钩的下端达到O点,将两笔尖的位置标记为A、B,橡皮筋OA段的拉力记为F OA,OB段的拉力记为F OB．完成下列作图和填空：（1）利用表中数据在给出的坐标纸上画出F-l图线．（2）测得OA=6．00cm,OB=7．60cm,则F OA的大小为 N．（3）根据给出的标度,作出F OA和F OB的合力的图示．（4）通过比较与的大小和方向,即可得出实验结论．3. 小明通过实验验证力的平行四边形定则。

人教版高一物理必修一《实验题》专项练习题（含答案）1．某探究小组在物理实验室做“探究求合力的方法”的实验。

实验室现有的器材有：方木板一块，白纸一张，量程为5N的弹簧测力计两个，橡皮条（带两个较长的细绳套）一条，图钉（若干个）。

(1)除了现有的，实验还需要的测量工具是______；(2)实验时，主要的步骤是：①如图甲所示，在铺有白纸的水平木板上，橡皮条一端固定在A点，另一端拴两个细绳套；②如图乙所示，用两个弹簧测力计互成角度地拉橡皮条，使绳与橡皮条的结点伸长到某位置并记为O点，记下此时弹簧测力计的示数F1和F2及______；③如图丙所示，用一个弹簧测力计拉橡皮条，使绳与橡皮条的结点拉到O点。

记下此时细绳的方向及弹簧测力计的示数F为______N；④如图丁所示，已按一定比例作出了F1、F2和F力的图示。

探究小组的紫珠和黑柱同学都猜想三个力的大小和方向符合“平行四边形”的规律。

如何检验猜想呢？紫珠同学提出用虚线把拉力F的箭头端分别与F1、F2的箭头端连接，看看所围成的形状是不是像一个平行四边形；黑柱同学则认为应该以F1、F2为邻边做平行四边形，看看所得平行四边形的对角线是不是几乎与F重合。

关于这两种检验方案，你认为合理的是：______。

A．只有紫珠同学的方案合理 B．只有黑柱同学的方案合理 C．两个方案都合理2．为研究实验小车沿斜面向下运动的规律，经过实验得到下表速度和时间的关系，请作出表示小车速度和时间关系的图象。

时间t/s 0 0.1 0.2 0.3 0.4 0.5速度v/(m. 1s ) 0.38 0.63 0.88 1.11 1.38 1.623．某同学设计了一个探究加速度与物体所受合外力F及质量M的关系实验．图1为实验装置简图，A为小车，B为打点计时器，C为装有砂的砂桶（总质量为m），D为一端带有定滑轮的长木板．①若保持砂和砂桶质量m不变，改变小车质量M，分别得到小车加速度a与质量M及对应的1M数据如表所示．根据表数据，为直观反映F不变时a与M的关系，请在图2所示的方格坐标纸中选择恰当的物理量建立坐标系，并作出图线________．从图线中得到F不变时，小车加速度a与质量M之间存在的关系是_____．次数 1 2 3 4 5小车加速度a/（m•s﹣2） 1.98 1.48 1.00 0.67 0.50小车质量M/kg 0.25 0.33 0.50 0.75 1.00质量倒数1M/kg﹣1 4.00 3.00 2.00 1.33 1.00②某同学在探究a与F的关系时，把砂和砂桶的总重力当作小车的合外力F，作出a﹣F图线如图3所示，试分析图线不过原点的原因是_____．③在这个实验中，为了探究两个物理量之间的关系，要保持第三个物理量不变，这种探究方法叫做_____法．4．(1)打点计时器是一种使用______电源的计时仪器，当电源的频率为50Hz时，振针每隔______秒打一个点，如图所示为一次记录小车匀变速直线运动情况的纸带，图中A、B、C、D、E为相邻的记数点，相邻记数点间有四个点未画出。

专题3.4 力的合成和分解【练】一．练基础过关1．(多选)已知两个分力的大小为F1、F2，它们的合力大小为F，下列说法中不正确的是()A．不可能出现F<F1同时F<F2的情况B．不可能出现F>F1同时F>F2的情况C．不可能出现F<F1＋F2的情况D．不可能出现F>F1＋F2的情况2．某物体同时受到同一平面内的三个共点力作用，在如图所示的四种情况中(坐标纸中每格边长表示1 N大小的力)，对物体所受的合外力说法正确的是()3．(多选)两个共点力F1、F2大小不同，它们的合力大小为F，则()A．F1、F2同时增大一倍，F也增大一倍B．F1、F2同时增加10 N，F也增加10 NC．F1增加10 N，F2减少10 N，F一定不变D．若F1、F2中的一个增大，F不一定增大4．两个大小相等的共点力F1和F2，当它们之间的夹角为90°时，合力大小为10 2 N，则当它们之间的夹角为120°时，合力的大小为()A．10 N B．10 2 NC．15 N D．20 N5．为了行车的方便与安全，上山的公路都是很长的“之”字形盘山公路，这样做的主要目的是()A．减小上山车辆受到的摩擦力B．减小上山车辆的重力C．减小上山车辆对路面的压力D．减小上山车辆的重力平行于路面向下的分力6．设有5个力同时作用于质点O，它们的大小和方向相当于正六边形的两条边和三条对角线，如图所示，则这5个力的合力等于其中最小力的()A．3倍B．4倍C．5倍D．6倍7．将如图所示的力F分解为F1和F2两个分力，已知F、F1的大小和F2、F之间的夹角α(α<90°)。

则下列说法正确的是()A．若F1>F sin α，则F2一定有两解B．若F1＝F sin α，则F2有唯一解C．若F1<F sin α，则F2有唯一解D．若F1>F，则F2一定无解8．(多选)如图所示，重20 N的物体放在粗糙水平面上，用F＝8 N的力斜向下推物体。

探究求合力的方法11．用等效代替法验证力的平行四边形定则的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是白纸上根据实验结果画出的图。

①本实验中“等效代替”的含义是_______。

A．橡皮筋可以用细绳替代B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代②沿着两个不同的方向拉弹簧秤，当橡皮筋的活动端拉到O点时，两根细绳相互垂直，弹簧秤的指针如图所示，这两个相互垂直的拉力的大小分别为F1=_____N和F2=_____N。

图乙中的F与F′两力中，_____是F1、F2合力的理论值，_____是F1、F2合力的实际值。

12．在“互成角度的两个力的合成”实验中，用两个弹簧秤分别钩住细绳套，互成角度地拉橡皮条，使它伸长到某一位置O点，为了确定两个分力的大小和方向，这一步操作中：必须记录的是__________。

A.橡皮条固定端的位置B.描下O点位置和两条细绳套的方向C.橡皮条伸长后的总长度D.两个弹簧秤的读数做实验时，根据测量结果在白纸上画出如图所示的图，其中O为橡皮筋与细绳的结点图中的_______是和的合力的理论值；_______是和的合力的实际测量值。

如图所示，用a、b弹簧秤拉橡皮条使结点到O点，当保持弹簧秤a的示数不变，而在角逐渐减小到的过程中，要使结点始终在O点，可以_______；A.增大b的示数，减小角度B.减小b的示数，增大角度C.减小b的示数，先增大角度，后减小角度D.增大b的示数，先减小角度，后增大角度13．在“验证力的平行四边形定则”的实验中，某小组的主要实验步骤如下：①用图钉把一张白纸钉在水平桌面的木板上；②将橡皮条的一端固定在水平木板上的A点，另一端系上两根细绳套，先用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，如图所示；③用铅笔描下结点O的位置和两个细绳套OB、OC的方向，并记录弹簧测力计的读数，利用刻度尺和三角板根据平行四边形定则求出合力F；④只用一个弹簧测力计，通过细绳套把橡皮条的结点拉到与前面相同的位置O，记下弹簧测力计的读数F′和____________。

2021年高中物理对点练习 3.7实验探究求合力的方法新人教版必修1 1．在“共点力合成”实验中，(1)本实验采用的科学方法是________．A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法(2)要使每次合力与分力产生相同的效果，必须________．A．每次将橡皮条拉到同样的位置B．每次把橡皮条拉直C．每次准确读出弹簧秤的示数D．每次记准细绳的方向解析(1)在“共点力合成”实验中，因为用两只弹簧秤和一只弹簧秤都把节点拉到同一点，即橡皮条的伸长量相同，所以采用的科学方法是等效替代法，B正确．(2)要使每次合力与分力产生相同的效果，必须每次将橡皮条拉到同样的位置，B正确．答案(1) B(2)A2．如图375甲所示，在竖直平面内，将小圆环挂在橡皮条的下端，橡皮条长度为GE.用两根弹簧测力计拉动小圆环到O点，小圆环受到作用力F1、F2和橡皮条的拉力F0，如图乙所示．图375(1)如图乙，此时要记录下拉力F1、F2的大小，并在白纸上记下__________，以及O点的位置；(2)实验中，不必要的是( )A．选用轻质小圆环B．弹簧测力计在使用前应校零C．撤去F1、F2，改用一个力拉住小圆环，仍使它处于O点D．用两根弹簧测力计拉动小圆环时，要保持两弹簧测力计相互垂直(3)图丙中F′是用一个弹簧测力计拉小圆环时，在白纸上根据实验结果画出的图示．F 与F′中，方向一定沿GO方向的是____________．解析(1)力是矢量，既有大小，又有方向，因此除了需要记录拉力F1、F2的大小，还要记录这两个力的方向；(2)本实验的目的是探究求合力的方法，因此应在任意情况下的两个力与合力关系，D错误；选用轻质小圆环是为了减小水平方向偏移的误差，合力与分力之间是等效替代的关系，撤去F1、F2，改用一个力拉小圆环，仍使它处于O点，以确保等效，弹簧测力计在使用前校零是为了使力的大小读数准确，ABC是必要的．(3)当用一个弹簧测力计拉小圆环时，因圆环为轻质小圆环，故弹簧测力计的拉力与橡皮条的拉力平衡，其方向一定与橡皮条的拉力方向相反，即一定沿GO方向的是F′.答案(1)两个力的方向(2)D(3)F′NT28252 6E5C 湜<35034 88DA 裚28699 701B 瀛27528 6B88 殈34950 8886 袆€21362 5372 卲32355 7E63 繣c39137 98E1 飡40477 9E1D 鸝37182 913E 鄾。

03分层作业21 实验:探究两个互成角度的力的合成规律A组必备知识基础练1.(山东潍坊高一校考)某同学用如图所示的实验装置来验证力的平行四边形定则。

木板竖直固定,将白纸贴在木板上,弹簧测力计A上端用细线悬挂于板上P点,下端用细线挂一重物M,测出M的重力。

弹簧测力计B的一端用细线系于O点,手持另一端向左拉,使结点O静止在某位置。

分别读出A和B的示数,并记录O点的位置和细线的方向,作出两拉力的合力及M重力的图示,在误差允许的范围内若图示中合力与重力等大反向,则平行四边形定则成立。

(1)本实验用的弹簧测力计示数的单位为N,图中A的示数为N。

(2)下列不必要的实验要求是。

A.弹簧测力计应在使用前校准B.细线方向应与木板平面平行C.改变拉力,进行多次实验,每次都要使O点静止在同一位置(3)某次实验中,该同学发现A的指针示数稍稍超出量程,请你提出一个解决办法: 。

2.在探究求合力的方法的实验中:(1)已有实验器材:木板、白纸、图钉、细绳套、橡皮筋、铅笔、刻度尺,完成本实验还需要从下列器材中选取的实验器材是;(2)本实验中等效替代的含义是;A.橡皮筋可以用细绳替代B.弹簧测力计的读数可以用有向线段来替代C.右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果D.两个弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代(3)实验中,弹簧测力计拉橡皮筋时的指针位置如图甲所示,此时示数为N;(4)王嘉同学得到合力与分力的大小和方向后,分别用三条带箭头的线段表示,并用虚线连接三条线段的箭头端,如图乙所示。

他在数据处理中存在的错误是。

A.两个分力之间的夹角不是直角B.没有选用统一的标度表示力的大小C.连接三条线段箭头时用的虚线,应该用实线3.某研究小组做探究两个互成角度的力的合成规律的实验,所用器材有:方木板一块、白纸、量程为5 N的弹簧测力计两个、橡皮条(带两个较长的细绳套)、刻度尺、图钉(若干个)。

(1)实验时,主要的步骤是:A.在桌上放一块方木板,在方木板上铺一张白纸,用图钉把白纸钉在方木板上B.用图钉把橡皮条的一端固定在方木板上的A点,在橡皮条的另一端拴上两条细绳,细绳的另一端系着绳套C.用两个弹簧测力计分别钩住绳套,互成角度地拉橡皮条,使橡皮条伸长,结点到达某一位置O,记录下O点的位置,读出两个弹簧测力计的示数D.按选好的标度,用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示,并用平行四边形定则求出合力FE.只用一只弹簧测力计,通过细绳套拉橡皮条使其伸长,读出弹簧测力计的示数,记下细绳的方向,按同一标度作出这个力F'的图示F.比较F'和F的大小和方向,看它们是否相同,得出结论上述步骤中:①有重要遗漏的步骤的序号是和。

第11练实验：探究弹簧弹力与形变量的关系探究求合力的方法1.用如图1所示实验装置来探究弹簧弹力与形变量的关系。

某次实验得到如图2所示的图线，图线中的AA1是直线，A1B是曲线，横坐标表示弹簧的长度，纵坐标表示弹簧的弹力大小.不考虑弹簧受到的重力作用，回答以下问题：图1 图2（1）实验用弹簧的原长l= cm.（2）实验用弹簧弹力与弹簧形变之间的比例系数k= N/m.（3）图线AA1B中出现拐点A1是因为.2.某同学利用如图所示的装置探究弹簧弹力与形变量的关系．该同学经过正确的操作，在竖直弹簧下加挂钩码，读出对应的标尺刻度x及钩码的质量m，所得数据记录如表．实验时弹簧始终未超过它的弹性限度，g 取10N/kg．实验次数 1 2 3 4 5 6m0 30 60 90 120 150钩码质量/gx 6.00 7.15 8.34 9.48 10.64 11.79刻度尺度数/cm（1）根据所测数据，在下图坐标纸上作出x与m的关系图像．（2）作出的图线与纵坐标有一截距，其物理意义是________；该弹簧的劲度系数k ________N/m（结果保留3位有效数字）．3. 某同学利用如图装置做“探究弹簧弹力大小与其长度的关系”的实验。

他通过实验得到如图所示的弹力大小F与弹簧长度x的关系图线。

由此图线可得该弹簧的原长______cm，劲度系数______。

他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图所示时，该弹簧的长度______cm。

4.在“探究弹力和弹簧伸长量的关系”的实验中，实验装置如图所示，弹簧所受的水平拉力等同于所挂钩码的重力。

实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，测出每次相应弹簧的长度。

小明同学通过实验测出了6组数据，并描点在图中的坐标中。

由图线可得出该弹簧的原长为______ cm，劲度系数为______ 。

小明同学的测量、记录及描点都规范正确，但图中的一个描点、位置明显有偏差，请你明指出是有什么原因造成的：______ 。
