德力ds2100误码率场强仪使用说明书

场强仪使用方法,场强仪操作说明，数字有线电视改造用场强仪场强仪简单说明：场强仪故名思议就是测量场强（电平）的仪器。

它可以满足电视、调频、有线电视系统的场强（电平）、图像/伴音比、载波/噪音比、数字频道功率、频谱分析仪、HUM、互调、回传评估的高精度测量。

该产品配有一块液晶显示屏，可以直观地显示出测量数据。

场强仪基本功能键说明如下图：一.场强仪单频道测量按下CH/F键,仪器进入单频道测量模式,液晶显示界面如下:此时屏幕左下方显示当前的频道号,右下方显示当前频道的图像载波频率值,屏幕中部左方显示当前频道的图像载波电平,右方显示当前频道的V/A值(图像载波电平与伴音载波电平差).按上下键可加减频道数.二.场强仪双频道测量/斜率测量首次按下斜率键,仪器进入的是双频道测量模式,液晶显示界面如下:此时屏幕的左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平值,右侧显示第二个频道的图像载波电平值.在双频道测量模式下再次按下斜率键仪器进入斜率测量模式，液晶显示界面如下:此时屏幕左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平,右侧显示斜率值(即第一个频道的图像载波电平减去第二个频道的图像载波电平的差值)按上下键可以加减频道数,按换档键可以控制在第一个频道和第二个频道之间切换.场强仪说明:1. 此功能可用于测量/调试干线放大器的参数.2. 此功能可用于测量国家<CATV行业标准>中规定的任意频道间的电平差及相邻频道间的电平差.3. 此功能可同时测量两个频道的电平值,非常适合CATV维护人员使用.场强仪图片:场强仪使用方法:①正确连接电缆，连接电缆不宜过长。

假若非用长电缆不可时，则必须在仪表的读数上加上电缆的损耗，尤其是高频段。

②场强仪不仅要测量图像载波电平，还要测量调频声音广播信号载波电平,因此，所用信号电平应包括声音载波电平和图像载波电平。

Protek 场强测试仪使用手册场强测试仪能够测试某一地点的某一频率的信号的功率和某一地点有多少个在用的频率和各自的功率，还可以做为频率计使用，测量某一信号的频率，但这个不经常使用。

场强测试仪的操作界面介绍：RUN（GHZ）键：开始按键，设计好开始测量后，按RUN键，停止的话，再次按RUN键。

也是设置频率时的单位GHz。

MODE（MHz）键：该键的作用是设置信号的调制方式，所设置的调制方式要与所测信号的调制方式一致。

支持四种调试方式，分别为W-FM(宽频调制)、N-FM(窄频调制)、AM（幅度调制）、SSB（单边带调制）没按一次按键在屏幕最上边的一行依以上次序顺序变化显示。

我们测试用W-FM 调制方式。

另外，该按键还用来输入单位MHz。

SWEEP（KHz）键：该按键是设置触发模式的，没按一次该案件在屏幕的第一行的第三个位置，会一次变化显示F、S、1这三个字母。

其中F代表Free RUN即自由触发模式，这种触发模式是始终在刷新触发频率，S代表Squel RUN即连续触发，1代表Single RUN即一次触发，在该模式时，按运行键，在频带范围内只触发一次。

另外，该按键还用来输入单位KHz。

MATKER(Del)键：该键的功能是对频率进行标记和选择测试，以记忆和选择在频谱范围内的不同的测试点。

按该按键会在屏幕的最上边一行的最后边依次显示NONE、M、Δ、S，他们的含义分别为：M为MATKER代表单一标记，这时在屏幕上出现一个1的标记点，Δ为DELTA MARKER 是两个标记，其中只有标记2可以活动，1作为基准，S是SQUEL MARKER，是噪声标记，通常指我们所说的噪声比，通常设置为-100。

同时，该按键还是在输入时的删除键。

0~9数字键：主要是在输入频率的时候使用；Shift键：按该键，屏幕最上边显示为shift时，屏幕下方显示STAR、STOP、STEP，分别代表起始频率，终止频率，和频率步梯，再次按该按键，当屏幕显示3201时，屏幕下方显示CENT、SPAN、STEP分别代表中心频率、频带宽度和频率步梯，其实两者的实际意义是一样的，只不过是显示的方式不一样而已，另外，对于我们所测的频谱带宽，需要与电脑相连进行设置，缺省模式下固定为20M。

1. DS98-3信号电平表（电视场强仪）一般性说明1．1简介DS98-3数字场强仪给MATV-CATV安装者或从事与无线电工程设计人员一个创造的天地。

它覆盖了从46M至870M的整个电视频率，也包含了CATV增补频道与调频立体声的频率范围。

先进的频率锁相环合成技术保证了调谐频率的准确、快速和稳定。

方便迅捷的轻触健操作，使频率与频道的调谐更为简单。

仪器内部采用了数字补偿修正技术，使频响等技术指标达到了较完美的程度。

每台仪器在出厂之前均需经过计算机系统自动校准和补偿，并反复测试，以期达到最佳品质。

使电视广播、调频立体声广播、有线电视工程及通讯领域等测量变得更加方便和直观。

■ 先进独到的功能按下电源开关展现在用户面前的将是一种全新的场强测量方式。

频率锁相环合成技术首先确保了调谐频率的精度，配合以独特的全自动数字频响补偿，使得分贝读数更准确。

简单易懂的操作方法、全中文画面显示、独特的小频谱功能、超大显示数字给您以全新的感觉。

微电脑内部机制的自动控制，保证了中国电视频道和有线电视增补频道（图像载波与伴音载频频率）免记忆可以任意调出。

■ 频率随意快/慢步进１只需简单地在频率通道工作模式下按下增或减键，即可按照设定的步进随意调谐频率。

根据使用者按下键时间的长短，仪器自动调整步进的频率为单步或快速。

本仪器在结构上安装牢靠、抗震性强、并特别注重了防尘、防污染、防电磁干扰。

完全可适应野外恶劣的工作环境。

德威电子有限公司已于1996年正式通过ISO9001质量体系的国际认证并得到注册认可。

该仪器是我公司严格按照ISO9001国际质量管理体系标准设计生产的。

1.2熟悉本机1.2.1面板装置(1) 射频输入端口（RF INPUT）将被测电视或有线电视射频信号通过接头接入仪器后，就可以对信号进行测量和分析。

此接头是可更换的，根据需要可以换成TAC型或F型。

(2) 背景光液晶显示器具备参数的多种显示功能，自带可控制开关的背景光源而且显示对比度可调节。

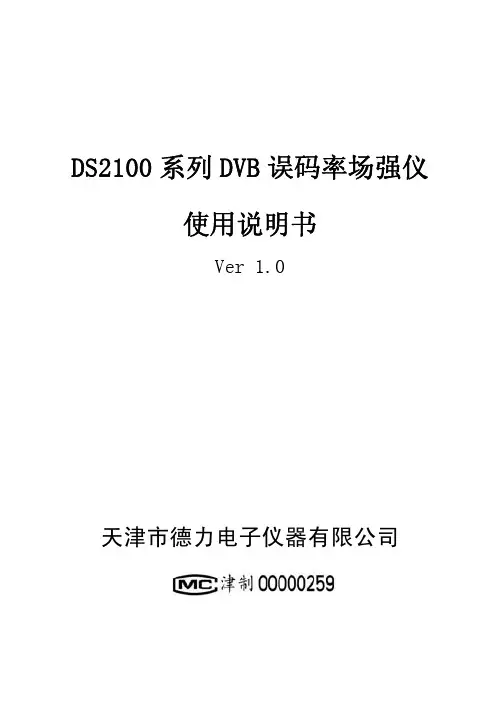

DS2100系列DVB误码率场强仪使用说明书Ver 1.0天津市德力电子仪器有限公司天津市德力电子仪器有限公司制造地 址：中国天津市南开区宜宾道40号(300113) 服务电话：(022)27631088 27631288传 真：(022)27645002电子邮件：deviser@公司主页：保修这台仪器售出后保修18个月，生产商或代理商负责必要的调校或检验工作，仪器经校准检验合格后才装箱，发还给用户。

用户的职责是：按照说明书来使用这台仪器，假如要维修，就把它送往本公司或指定代理维修站。

一般说来于保修期内，一切非人为使用不当的故障，当由德力公司免费维修。

用户需支付将产品退回至维修部门的运费和保险费，而将维修好的产品交付给用户的费用则由德力公司或指定代理维修站支付。

本公司为本产品设计的软件和硬件正确安装到仪器上后，仪器将执行它的编程指令。

但本公司不保证仪器的各种操作不间断或不出现错误信息。

保修只限于仪器，并不涉及使用不当而导致其它设备、人命及财产的损失。

- 1 -保修限制对于不正确的使用或不充分的维护（包括用户附加的软件或接口），及用户自行拆机，本公司将不予保修。

在18个月保修期内，校验、维修服务、咨询是免费的，18个月后将收取适当的材料及维修服务费。

下列各项不属保修范围：①随机赠送的电池及充电器。

②由于机械外力（撞击、跌落等）造成面板、开关、装置及机壳的变形损坏并涉及到内部器件的故障。

③擅自拆开仪器试图修理的。

④装运时的损毁（在仪器包装发运给用户时，已由发货人购买了运输保险）。

用户提货时，应当场查验，如遇仪器损毁,请向货运公司或部门交涉。

只有收货人（接收仪器的个人与单位）才有权就运输损毁向承运者提出赔偿要求。

- 2 -开箱请小心开箱，并注意将全部附件放在一个地方，以防遗失。

我们建议最好保存原包装箱和包装材料，以备将来搬运时使用。

注意只有经过维修培训的人员才能维护本仪器。

为了避免损坏，未经过培训人员不应进行仪器的维护修理。

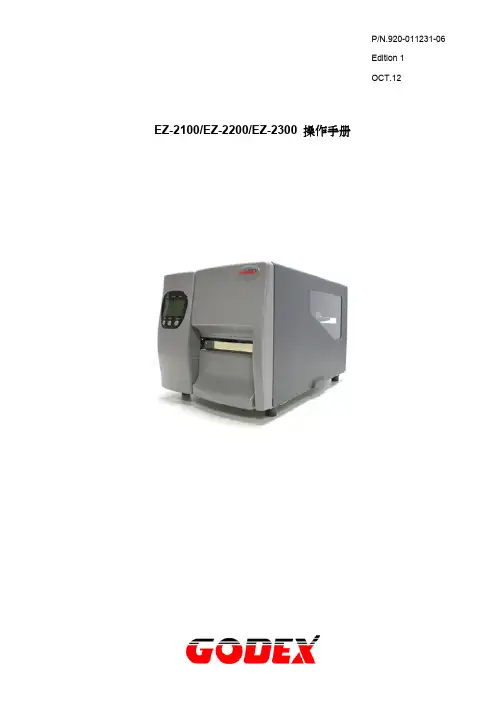

P/N.920-011231-06Edition 1OCT.12EZ-2100/EZ-2200/EZ-2300 操作手册FCC COMPLIANCE STATEMENTFOR AMERICAN USERSThis equipment has been tested and found to comply with the limits for a CLASS A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.EMS AND EMI COMPLIANCE STATEMENTFOR EUROPEAN USERSThis equipment has been tested and passed with the requirements relating to electromagnetic compatibility based on the standards EN50081-1 (EN55022 CLASS A) and EN61000-4-2/-3/-4/-5/-6/-8/-11 (IEC Teil 2,3,4). The equipment also tested and passed in accordance with the European Standard EN55022 for the both Radiated and Conducted emissions limits.EZ-2000 SerialTO WHICH THIS DECLARATION RELATESIS IN CONFORMITY WITH THE FOLLOWING STANDARDSEN55022 : 1998,CLSPR 22, Class A / EN55024 : 1998IEC 61000-4 Serial / EN61000-3-2 : 2000 / EN 6100-3-3 : 1995 / CFR 47, Part 15/CISPR 22 3rd Edition : 1997, Class A / ANSI C63.4 : 2001 / CNS 13438, CISPR 22 (Class A ) / IEC60950 3rd Edition (1999) / GB4943 : 2001 / GB9254 : 1998 / GB17625.1 : 2003 /EN60950 : 2000 CAUTIONDanger of explosion if battery is incorrectly replacedReplace only with the equivalent type recommended by the manufacture.Dispose of used batteries according to the manufacturer’s instructions.Specifications are subject to change without notice.此为C lass A产品,在生活环境中,该产品可能造成无线电干扰,在这种情况下,可能需要用户对其干扰采取切实可行的措施.第1章条码机 (3)1-1. 简介 (3)1-2. 系列机种 (3)1-3. 全机器材 (3)1-4. 规格说明 (4)1-5. 通讯埠规格 (5)1-6. 条码机标准配备零件图示 (7)第2章条码机标准配备安装说明 (9)2-1. 碳带安装 (9)2-2. 碳带内\外卷安装方式 (10)2-3. 标签纸安装 (11)2-4. USB 驱动程式安装方式 (13)2-5. 移除 USB 驱动程式 (14)2-6. 电脑连结 (15)第3章条码机选购装备安装说明(EZ-2100不含) (16)3-1. 背纸回收器零件图示说明 (16)3-2. 背纸回收器安装方式 (16)3-3. 自动剥纸使用方式 (18)3-4. 标签回收导纸架安装及使用方式 (19)3-5 裁刀零件图示说明(塑胶件) (20)3-6 裁刀安装方式(塑胶件) (20)3-7. 裁刀零件图示说明(钣金件) (22)3-8. 裁刀安装方式(钣金件) (22)第 4 章. 面板操作 (24)4-1. LCD/LED 讯息说明 (24)4-2. 一般操作 (24)4-3. 自我测试 (25)4-4. 倾印模式 (25)4-5. 标签纸自动侦测模式 (26)4-6. 设定模式 (27)4-7. 操作错误讯息 (28)第5章保养维謢与调校 (30)5-1. 印表头保养与清洁 (30)5-2. 印表头平衡调校 (30)5-3.印表头压力调整 (31)5.4.印表头拆换安装说明 (32)5-5印表头列印线调整 (33)5-6标签标整杆操作说明 (35)5-7. 碳带张力调整 (36)5-8. 裁刀卡纸排除 (36)5-9. 碳带皱折调整 (37)5-10. 故障排除 (38)第 1 章条码机1-1. 简介EZ-2000 系列为工业型条码机，具人性化设计，不须训练即可操作；可视需求扩充功能，使工作更为流畅。

11. DS1813型通讯场强仪一般性说明1.1 简介DS1813通信场强电平测量仪，是一款轻巧、性价比很高的RF 测量仪。

它体积小，重量轻具有携带方便、操作简便、LCD 图形显示、交、直流两用电源的特点。

多种测量模式选择, 全中文操作界面。

使测量和维护工作达到一个新的境界。

它广泛应用于设备测试、安装和维护移动通信设备、寻呼机行业、无绳电话、无线广播和无线电频谱监测、公安电台侦测等领域。

是RF 专业人员的必备仪器。

DS1813通信场强电平测量仪是由德力集团天津德威电子有限公司的工厂按照ISO9001国际质量管理体系标准的严格要求生产的，德威公司的ISO9001质量体系是于1996 年通过了国际认证得到注册认可的。

1.2 熟悉本机1.2.1 (1) (2) (3) 背景光开关 (4) 数值递减键 (5) 数值递增键 (6) 屏幕软键 1 (7) 屏幕软键 2 (8) 屏幕软键 3 (9) 接收模式选择(10) 数字键1(11) 数字键2(12) 数字键3(13) 数字键4(14) 数字键5(15) 数字键6(16) 数字键7(17) 数字键8(18) 数字键9(19) 数字键0(20) 小数点(21) 旋轮带背光液晶显示器面板键盘旋轮充电插口串行口射频输入口21.2.2 屏幕描述时间显示区功能指示区正文区屏幕软键F 1 软键F 2 软键 F332. DS1813型通讯场强仪快速操作指南2.1 单频率电平测量开机进入进入单频率电平测量,测量数据将如下图所示(1) 改变测量频率1) 按下软键F3使<频率>置为反显后，按动快增、快减键或转动旋轮将按照步进频率值改变频率。

2) 按动数字键输入测量频率后按下软键 F1 <确认>后可改变测量频率。

(2) 改变接收模式按动模式键将顺序改变接收模式。

其顺序是FM(窄带调频)、WFM（宽带调频）、LSB（下边带）、USB（上边带）、AM（调幅）、CW（等幅电报）、FM ... ...(3) 改变音量大小按下软键F2使<音量>置为反显后，按动快增、快减键或转动旋轮可改变音量大小。

数字电视场强仪和DS-2100A数字场强仪价格————————————————————————————————作者：————————————————————————————————日期：数字电视场强仪和DS-2100A数字场强仪价格标题:场强仪ds2002h和场强仪ds2100价格库号：JX086603 价格：百度搜【润联网】查询主要技术参数：DS2100A为DS2100B的简化版，硬件完全相同，软件功能仅简化去掉了自动合格判定的功能（实用意义不大）。

测试数据、功能完全相同。

现在购买2100A性价比最高。

2100Q为高配版本，增加了频道扫描和星座图功能。

DS2100系列经济型数字电视测试仪，是结合德力多年来对数字电视维护理解和实际网络维护经验，最新推出的适应现代网络维护的“智能”设备，专有的“1+2+1”测试，即“1个结果+2种分析+1个标准”，是对现代维护的完美诠释，让您的网络维护工作变得更加轻松。

选购型号型号特点应用DS2100A经济型用于有线电视网络日常维护（快速简单地测试信号的电平、MER、BER、带内平坦度等）DS2100B基本型DS2100Q增强型（增加星座图等功能，用于分析信号干扰、畸变）•数字电视关键指标测试•数字/模拟兼容测试，完全满足日常网络维护需要，保证信号主要指标的测试•支持FLT——带内平坦度测试，分标题:ds2002场强仪和场强测量仪参数库号：JX086604 价格：百度搜【润联网】查询主要技术参数：DS2100系列经济型数字电视测试仪，是结合德力多年来对数字电视维护理解和实际网络维护经验，最新推出的适应现代网络维护的“智能”设备，专有的“1+2+1”测试，即“1个结果+2种分析+1个标准”，是对现代维护的完美诠释，让您的网络维护工作变得更加轻松。

型号特点应用DS2100B经济型用于有线电视网络日常维护（快速简单地测试信号的电平、MER、BER、带内平坦度等）DS2100基本型DS2100Q增强型（增加星座图等功能，用于分析信号干扰、畸变）数字电视关键指标测试数字/模拟兼容测试，完全满足日常网络维护需要，保证信号主要指标的测试支持FLT——带内平坦度测试，分析网络中阻抗匹配情况智能合格判断功能，可以协助工程人员判断信号质量简易频谱分析保存测试数据，利用上位机软件处理保存的网络信号测试数据“121……121”快速完成网络维护 1 个结果 &nbs标题:场强仪ds2100和s-505场强仪参数库号：JX086606 价格：百度搜【润联网】查询主要技术参数：KC901S是世界上第一款针对个人应用开发的正规矢量天线分析仪。

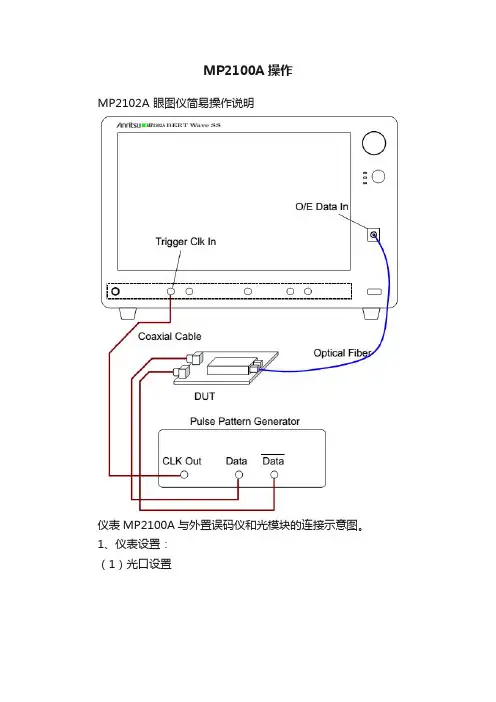

MP2100A操作
MP2102A 眼图仪简易操作说明
仪表MP2100A与外置误码仪和光模块的连接示意图。

1、仪表设置：
（1）光口设置
--------->
输入信号的光功率不能过小，不然测试效果不佳，比较合适的入光功率在-5~-7dBm左右。

在仪表操作界面的顶端菜单上选择O/E,可以打开光接口参数的相关设置，如图。

选择Filter（滤波器）、Wavelength（波长），其他值暂时不需要进行设置。

（2）时钟信号相关设置
在仪表操作界面的顶端菜单上选择EYE/Pulse Scope,可以打开眼图界面，如图。

CHA 是用来测试电眼的，而CHB是用来测试光眼的，这里我们只测试光眼图，需要把CHA关闭，并确认打开CHB。

在眼图显示窗口点击Time打开时钟方面的相关设置：确定Bitrate 和Divide Ratio。

6000000Kbps即6G，Divide Ratio可按照误码仪的设定修改
（20、2等）。

在眼图显示窗口点击Setup打开眼图采样点数及限制因素（时间、波形数）等相关设置。

在眼图显示窗口点击Measure打开眼图测试参数及眼图模板余量等相关设置（注意要选择相对于的Channel B）。

2、校准说明
在开始测量之前最好进行校准操作，分两个部分，如下：
2.1 O/E校准
把FC盖上（不能输入光信号），然后执行校准Calibration Module，大概5秒后结束，如图：
2.2 电平校准
在仪表接口上不要接任何信号（包括时钟触发信号），然后在眼图界面的菜单上选择Setup->Utility-> Calibration完成校准。

数字电视场强仪检验证书富恒公司保证,本产品出厂之时达到公布标准,不存在任何材料和制造工艺方面的问题。

保修本仪器售出后保修一年,终身技术服务,本公司或代理商负责必要的调试、校对或检验工作,仪器经核准检验合格后装箱,发还给用户.用户的职责是:严格按照说明书来使用仪器,如果出现问题要维修请送往本公司或指定代理维修站。

一般来说在保修期内，一切非人为使用不当而出现的故障，由我公司免费维修。

对不正确的使用（包括用户附加的软件或接口）、及用户自行拆机，本公司将不予保修。

~I~小太阳仪器下列各项不属于保修范围：1.机内7.2V/1600mAH可充电电池。

2.由于机械外力(撞击、跌落等)造成面板、开关装置及机壳的变形损坏并涉及到内部器件的故障。

3.擅自拆开仪器试图修理。

特别提示：1.开机注意事项：开机时听到“嘀”声后再放开开关键，这个过程为对本机进行初始化过程（对高频头的保护功能）。

2.充电注意事项：为了保护仪器，延长电池的使用寿命，本公司仪器在程序上做了特殊的设计。

充电器在220V电源上插够8小时以后，充电器停止工作。

所以每次充电完毕，请一定要将充电器从电源上拔下来，保存好以备下次使用。

~II~数字电视场强仪3.注意当仪器长期停止使用时，应每隔半年充一次电，防止电池自放电报废。

~III~数字电视场强仪目录1.M S1701Q/M S1801Q数字电视场强仪一般性说明 (03)1.1简介 (03)1.2面板装置 (03)1.3熟悉本机 (06)2.M S1701Q/M S1801Q数字电视场强仪测量操作方法 (08)2.1开机 (08)2.2频道电平测量（模拟电视信号 (09)2.3数字频道平均功率测量（数字电视频道） (10)2.4Q A M数字频道M E R,B E R测量 (11)2.5伴音载波电平测量 (12)2.6频率电平测量 (14)2.7干线电压测量 (16)2.8音量的调节 (17)2.9斜率测量(双频道测量) (18)2.10载噪比测量 (19)2.11回传信号测量（M S1701C/M S1801C (21)3.系统设置 (22)3.1数字参数设置（Q A M，带宽，符号率） (22)4.关于仪器供电电源的说明 (25)5.技术资料 (27)附录:中国电视数字/模拟频道表 (31)小太阳仪器1、MS1701Q/MS1801Q数字电视场强仪一般性说明1.1简介MS1701Q/MS1801Q数字电视场强仪是专为CA TV有线电视工程安装检测人员设计的高性能测量仪器。

数字电视信号测试要点数字电视信号采用QAM调制方式，没有图像载波电平可取，无峰值，整个限定的带宽内是平顶的。

所以，QAM数字频道的电平是用被测频道信号的平均功率来表达的，称为数字频道平均功率。

在用户端电缆信号系统出口处要求：信号电平为47～67 dBμV〔比模拟电视信号的要求低10 dB〕，数字相邻频道间最大电平差为≤3 dB,数字频道与相邻模拟频道间最大电平差为≤13 dB。

测量的方法是对整个频道进行扫描、抽样，每一个随机抽样点的功率也是随机分布的，所以把每一个抽样点的功率值取平均。

这种测量功能是模拟电平场强仪不具备的，数字电视对线路的要求是阻抗匹配〔标称特性阻抗75Ω〕。

信号电平用户输出口在45～75DBμV左右〔用数字场强仪测量〕。

数字电视对信号电平的要求有一个门限效应，当信号低于门限值则无任何画面，当满足门限范围，就会有相当清晰的画面，当在门限值上下摆动时，就会出现停顿的马赛克现象。

数字电视的几项重要指标及其使用方法：一、测量误码率〔BER〕及其方法数字电视信号是离散的信号，接收到的数字电视信号要么是稳定、清晰的图像，要么就是中断〔包括马赛克〕。

信号的这种变化，只与传输的误码率有关，所以把误码率作为衡量系统信号质量劣变程度的最重要的指标。

在RS解码前的TS流的误码率规定为不劣于1×10E -4，其他参数〔如载噪比、调制误差率、噪声容量〕的限额值都是为了保证该误码率的。

比特误码率值高于1×10E -3〔临界点〕就无法正常收看数字电视，标准值为1×10E -9，BER值越低代表更好的传输质量。

1×10E -3的意思：相当于1000个里面有1个误码无法收看2×10E -4的意思：相当于10000个里面有2个误码无法连续正常收看3×10E -7的意思：相当于1000万个里面有3个误码正常收看1×10E -9的意思：相当于10亿个里面有1个误码优二、载噪比及其测量方法载噪比C/N是指已调制信号的平均功率与噪声的平均功率之比，载噪比中的已调制信号的功率包括了传输信号的功率和调制载波的功率。

DS2100系列DVB误码率场强仪使用说明书Ver 1.01一般性说明DS2100系列DVB误码率场强仪是德力公司生产的全新一代具备数字电视分析功能的产品。

分为手持机和便携式两种机型。

它是德力公司专为有线电视系统特别是数字电视系统维护而设计的测量仪器。

它可以测量并显示数字电视的主要性能指标（信道功率、MER、PRE_BER、POST_BER）、单频率电平及全频道频谱载波电平等，尤其指出的是在电平和频谱功能下，通过峰值保持功能可以检测出偶然干扰。

同时用户也可以方便地进行QAM数字频道、模拟频道及FM频道的测量。

DS2100系列场强仪具备自动测试功能，可以自动测量数字、电平、频谱、极限、斜率。

用户可以根据需要选择频道以及参数。

同时DS2100系列可以测量载噪比（C/N）、干线、电池电压，并进行频率频谱扫描。

除具有上述特点外，本系列还为用户提供了更大的频率测量范围（5MHz~870MHz），并具有反向扫描测量的功能。

随机附件:* 充电器PW3315V3R2A* SFL10-KK P.110628J8JTAC/ SFL10-KK P.110854J8J* 说明书随机选件:* 5-9数据线缆P.3100805L9* 反向信号发生器DS5103 DS5112* 通讯软件（选件）1.1数字电视指标测量本机同时可以测量QAM、QPSK、COFDM等多种数字调制模式，并且可监测其频谱波形从而发现数字传输系统的故障，在这个功能下用户可以查看信道功率、MER、PRE_BER、POST_BER。

1.2电平测量本机可以在模拟电视、数字电视和单频率模式下进行精确的电平测量。

测量时，可以观察到视频、音频和视/音比电平值。

同时，峰值电平、信号电平差值也将显示在屏幕上。

为了使用户获得更多的信息，电平测量还支持单频道频谱扫描模式，并且可以通过计算机管理软件（选件）将测量结果保存到计算机上。

1.3频率频谱本机同时提供了峰值保持功能，其中一条曲线表示当前测量频谱，另外一条曲线是峰值频谱，通过移动频标或双频标可以得到该频点电平值或两频点间的差值，从而，更加清楚的了解干扰情况。

目录A 场强仪概述 (2)B 仪器功能特点 (2)C 注意事项 (2)D 面板及液晶显示器 (2)E 按键说明 (3)1. 单频道测量 (4)2. 单频率测量 (4)3. 斜率测量（双频道同屏显示） (5)4. 载噪比测量 (7)5. 电压测量 (8)6. 液晶背光功能 (8)7. 电源供给 (8)8. 技术指标 (8)9. 附录 (10)A 场强仪概述17S5200/17S5200D场强仪是一款用于模拟电视/数字电视建设和维护，测量电视信号电平和功率电平的仪器，在 CATV 系统日常维护中有广泛应用。

兼容模拟/数字频道，综合性能强；采用高亮度背光工作模式，液晶显示清晰明了，双频道测量显示，方便实用；设置数字键盘输入，应用操作简单；本仪器是一个体积小、重量轻便携式信号电平测量仪器，方便在不同的工作坏境下测试。

B 仪器功能特点1、适用于 CATV 系统维护测试的仪器2、体积小、重量轻，方便携带3、采用大容量锂电池，使用时间长4、双频道测量显示，方便实用5、C/N、V/A、斜率、干线电压测量C 注意事项1. 仪器使用电池为 7.4V/800mAh 锂电池，请在首次使用前，对电池进行充电，充电时间应不小于 2 小时。

2. 对本机电池进行充电，请使用本公司提供的充电器，否则，有可能造成用户不必要的损失。

3. 仪器请勿在强电磁场环境中工作，否则会造成测量数值不准确。

4. 仪器的 RF 输入插座，最大输入电压（交流或直流）应不大于100V，否则会造成仪器的损坏。

5. 仪器设有自动关机功能，如果三分钟无任何按键操作将自动关闭电源。

D 面板及液晶显示器RF 输入插座液晶显示屏操作键盘充电插座E 按键说明单频道测量键单频率测量键双频道同屏显示/斜率测量键载噪比测量键干线电压及电池电压测量键、液晶背光开启键选定的频道数增加键选定的频道数减少键扬声器开启/关闭键频道输入切换、小数点输入键~ 数字1~9 输入键电源开关键数字/模拟频道切换、数字0 输入键输入确认键1. 单频道测量按下键，仪器进入单频道测量模式，液晶显示界面如下：此时，屏幕左下方显示当前频道的频道号，右下方显示当前频道的图像载波频率值，屏幕左方显示当前频道的V/A 值（图像载波电平与伴音载波电平差），右方显示当前频道的图像载波电平。

DS1191数字电视QAM分析仪使 用 手 册Ver：1.20天津市德力电子仪器有限公司中国天津市南开区宜宾道40号服务电话:(022)27631088,27631288,27631588 传真:(022)27645002公司主页:电子邮件:deviser@保 修这台仪器售出后保修18个月，生产商或代理商负责必要的调校或检验工作，仪器经校准检验合格后装箱，发还给用户。

用户的职责是：按照说明书来使用这台仪器，假如要维修，就把它送往本公司或指定代理维修站。

一般说来于保修期内，一切非人为使用不当的故障，当由德力公司免费维修。

用户需支付将产品退回至维修部门的运费和保险费，而将维修好的产品交付给用户的费用则由德力公司或指定代理维修站支付。

本公司为本产品设计的软件和硬件正确安装到仪器上后，仪器将执行它的编程指令。

但本公司不保证仪器的各种操作不间断或不出现错误信息。

保修只限于仪器，并不涉及使用不当而导致其它设备、人命及财产的损失。

I保修限制对于不正确的使用或不充分的维护（包括用户附加的软件或接口），及用户自行拆机，本公司将不予保修。

在18个月保修期内，校验、维修服务、咨询是免费的，18个月后将收取适当的材料及维修服务费。

下列各项不属保修范围：① 机内14.4V/2.1AH锂电池。

② 由于机械外力（撞击、跌落等）造成面板、开关、装置及机壳的变形损坏并涉及到内部器件的故障。

③ 擅自拆开仪器试图修理时。

④ 装运时的损毁（在仪器包装发运给用户时，已由发货人购买运输保险）。

用户提货时，应当场查验，如遇仪器损毁请向货运公司或部门交涉。

只有收货人(接收仪器的个人与单位)才有权就运输损毁向承运者提出赔偿要求。

⑤ 不用专供的充电电源充电，造成蓄电池或线路的损坏。

II开 箱请小心开箱，并注意将全部附件放在一个地方，以防遗失。

我们建议最好保存原包装箱和包装材料，以备将来搬运时使用。

注 意只有经过维修培训的人员才能维护本仪器。

为了避免损坏，未经过培训人员不应进行仪器的维护修理。

DS1823 AM/FM广播检测场强仪使用说明书Ver:2.1目录1.一般性说明 (1)1.1. 电平测量: (1)1.2. 频率频谱扫描 (1)1.3. 数据记录 (1)1.4. 电压测量 (1)1.5. 打印功能 (2)1.6. 创建用户信道 (2)1.7. 快速充电 (2)2.简要说明 (3)2.1. DS1823外形 (3)2.2. DS1823键盘 (4)2.2.1.功能键 (4)2.2.2.特殊功能键 (5)2.2.3.数字输入 (5)2.3. 熟悉屏幕 (6)3.使用说明 (7)3.1. 单频率电平测量 (7)3.2. 信道电平测量及信道扫描 (9)3.2.1.信道电平测量 (9)3.2.2.信道扫描 (10)3.3. 频率频谱扫描 (13)3.3.1.频率频谱 (15)3.3.2.文件存储和调出 (18)3.4. 打印 (20)3.5. 电池电压 (21)3.6. 对比度 (23)3.7. 背光 (23)4.设置 (24)4.1. 简要说明 (24)4.2. 本机信息 (25)4.3. 单位选择 (26)4.4. 信道规划 (26)4.5. 时间设定 (28)4.6. 天线修正 (30)4.7. 步进频率调节 (31)5.端口 (32)6.技术指标 (33)1. 一般性说明DS1823AM/FM（AM:530 KHz～1710KHz，FM:86 MHz～108MHz）广播检测场强仪具有体积小,性能高的特点,是德力公司专为中波和调频广播系统设计的测量仪器。

它可以测量并显示单频率电平及频率频谱曲线，在电平和频谱功能下, 通过峰值保持功能可以检测出偶然干扰。

通过数据线缆还可以很容易地和计算机及打印机通讯从而打印图形界面。

随机选件:*DS18001有源环形天线（10KHz～30MHz）1.1. 电平测量:DS1823可以在单频率模式及单信道下进行精确的场强电平测量。

测量时，可以观察到频率、电平和峰值电平。
