DS1883QE场强仪说明书

DS1131（B）/DS1883（B）使用说明一、 一般性说明DS1131、DS1131B、DS1883和 DS1883B四款机型是德力公司生产的全新一代产品。

它们在功能上基本一样，只是在外型和测量范围上有区别：型号 外型 频率范围 DS1131 手持式 46MHz~870MHz DS1131B 手持式 5MHz~870MHz DS1883 便携式 46MHz~870MHz DS1883B 便携式 5MHz~870MHzDS1131/DS1883（46MHz~870MHz）电视场强仪具有体积小,性能高的特点,是德力公司专为有线电1视系统设计的测量仪器。

它可以测量并显示单频率电平及全频道频谱载波电平，尤其指出的是在电平和频谱功能下, 通过峰值保持功能可以检测出偶然干扰。

同时用户也可以方便地进行模拟频道、QAM数字频道及FM 频道的测量。

同时DS1131/DS1883可以测量载噪比（C/N）和干线、电池电压，并进行频率频谱扫描和自动测试。

通过数据线缆还可以很容易地和计算机及打印机通讯从而打印数据。

DS1131B/DS1883B除具有上述特点外,还为用户提供了更大的频率测量范围（5MHz~870MHz），并具有反向扫描测量的功能。

随机附件:* DS10030充电器 PW320111030*公制F型转接头 P.110598P00*说明书 DK12610883B*5-9数据线缆 P.3100805L9随机选件:2*四路反向信号发生器： DS5104（B型机使用，用于测量反向回传信号）*5-25串行打印线缆P.310075L25支持EPSON LQ300K 打印机*并行打印适配器 0115005使用该选件可支持大多数打印机*通讯软件 DK401101883主要功能:*电平测试*频道频谱扫描*频率频谱扫描*斜率/电平测试*自动测试*极限测试*电压测量*并行/串行打印输出*QAM测试*远程测试3*多用户频道设置*智能电源检测*3小时快速充电*数字输入*快捷设置1.1电平测量:DS1131（B）/DS1883（B）可以在模拟电视、QAM 和单频率模式下进行精确的电平测量。

工频电场场强仪安全操作及保养规程前言工频电场场强仪是一种常用于测量电气设备工频电场强度的仪器。

使用该仪器需要一定的安全知识和操作技能。

本文旨在向使用工频电场场强仪的工作人员介绍安全操作和保养规程，以保障使用者的人身安全和仪器正常工作。

安全操作规程1.穿戴个人防护装备：在进行测量工作时，应穿戴符合安全标准的个人防护装备，如绝缘手套、绝缘鞋、绝缘帽、防护服等。

2.掌握仪器操作方法：在使用工频电场场强仪时，应先仔细阅读其操作说明书，并掌握仪器的使用方法和注意事项。

3.检查仪器状态：在使用前，应检查仪器的各项参数是否正常，如待测电压范围、电量显示和校正值等。

4.接地保护措施：为保障操作人员的人身安全，应采取接地保护措施，如连接接地电缆或使用接地棒。

5.避免触碰裸露的带电部件：在进行测量工作时，应注意避免触碰裸露的带电部件，以防电击事故的发生。

6.合理放置测量电极：在使用测量电极时，应合理放置在被测设备的相应部位，并注意电极之间的距离，以准确测量电场强度。

7.不直接用手触碰电极：在拆卸或更换测量电极时，切勿直接用手接触电极，以免发生电击事故。

保养规程1.仪器存放：工频电场场强仪应存放在干燥、通风、温度适宜的环境中，避免受到阳光直射、沾染尘埃或潮湿等。

2.定期检修：保障仪器的精度和可靠性，应定期对工频电场场强仪进行检修、校正等工作，以确保其符合测量要求。

3.清洁保养：在使用后，应及时将仪器表面的灰尘、污垢等清理干净，避免污染和腐蚀仪器表面。

4.防护措施：在平时使用中，应注意仪器的防护，避免受到振动、冲击等损坏。

5.不可拆卸：除专业技术人员外，其他人员不得随意拆卸仪器的结构，以免影响仪器的精度和可靠性。

总结工频电场场强仪是一种测量电气设备工频电场强度的必要仪器，但使用它需要一定的安全知识和操作技能。

在使用前，应仔细阅读操作说明书，并严格按照安全操作规程进行操作。

除此之外，还应定期对仪器进行检修、校正等工作，以保障其精度和可靠性。

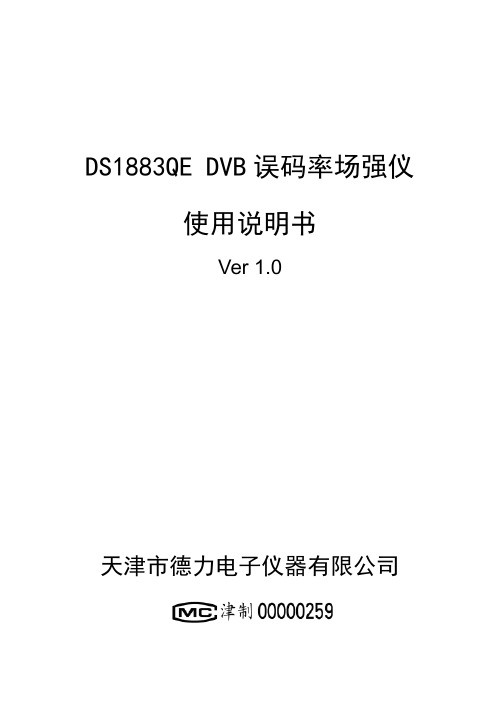

DS1883QE DVB误码率场强仪使用说明书Ver 1.0天津市德力电子仪器有限公司天津市德力电子仪器有限公司制造地址：中国天津市南开区宜宾道40号(300113) 服务电话：(022)27631088 27631288传真：(022)27645002电子邮件：deviser@公司主页：保修这台仪器售出后保修18个月，生产商或代理商负责必要的调校或检验工作，仪器经校准检验合格后才装箱，发还给用户。

用户的职责是：按照说明书来使用这台仪器，假如要维修，就把它送往本公司或指定代理维修站。

一般说来于保修期内，一切非人为使用不当的故障，当由德力公司免费维修。

用户需支付将产品退回至维修部门的运费和保险费，而将维修好的产品交付给用户的费用则由德力公司或指定代理维修站支付。

本公司为本产品设计的软件和硬件正确安装到仪器上后，仪器将执行它的编程指令。

但本公司不保证仪器的各种操作不间断或不出现错误信息。

保修只限于仪器，并不涉及使用不当而导致其它设备、人身及财产的损失。

- 1 -保修限制对于不正确的使用或不充分的维护（包括用户附加的软件或接口），及用户自行拆机，本公司将不予保修。

在18个月保修期内，校验、维修服务、咨询是免费的，18个月后将收取适当的材料及维修服务费。

下列各项不属保修范围：①随机赠送的电池及充电器。

②由于机械外力（撞击、跌落等）造成面板、开关、装置及机壳的变形损坏并涉及到内部器件的故障。

③擅自拆开仪器试图修理的。

④装运时的损毁（在仪器包装发运给用户时，已由发货人购买了运输保险）。

用户提货时，应当场查验，如遇仪器损毁,请向货运公司或部门交涉。

只有收货人（接收仪器的个人与单位）才有权就运输损毁向承运者提出赔偿要求。

- 2 -开箱请小心开箱，并注意将全部附件放在一个地方，以防遗失。

我们建议最好保存原包装箱和包装材料，以备将来搬运时使用。

注意只有经过维修培训的人员才能维护本仪器。

为了避免损坏，未经过培训人员不应进行仪器的维护修理。

电子设备测试仪器使用说明书一、产品概述电子设备测试仪器是一种用于对各类电子设备进行测试和检测的专业工具。

本仪器采用先进的技术和高精度的测量仪表，可广泛应用于电子产品的生产、维修、质量检测等领域。

二、仪器组成1. 主机：负责控制整个测试过程，并显示测试结果和相关参数。

2. 接线端口：用于连接被测试的电子设备。

3. 测试探头：用于接触被测电子设备的电路部分，并进行信号测试。

4. 电源适配器：提供仪器工作所需的电源。

三、使用注意事项1. 请在使用前仔细阅读本使用说明书，并按照要求正确操作仪器。

2. 请确保电子设备测试仪器在工作环境温度和湿度范围内使用，避免过高或过低的温度对仪器性能产生影响。

3. 请确保被测试的电子设备通电前，所有测试线缆和测试探头已正确连接到电子设备和仪器上。

4. 如何正确放置仪器：- 请将仪器放置在平整稳固的工作台面上，避免受到外界震动。

- 请确保周围没有明火或其他易燃物体，以免引发安全事故。

5. 请勿将仪器接触水或其他液体，以免损坏仪器或导致触电等危险情况。

四、仪器使用步骤1. 准备工作：- 打开主机电源，确保电源指示灯亮起。

- 检查接线端口和测试探头是否正常连接。

- 确认被测电子设备通电前已关机，并断开电源线。

2. 连接被测试的电子设备：- 将测试探头插入电子设备的相应测试端口，确保连接稳固。

- 将仪器的接线端口与电子设备的相应接口连接好。

3. 设置测试参数：- 根据被测电子设备的类型和测试需求，在主机上设置相应的测试参数。

- 如需修改测试参数，可通过主机上的控制面板进行调整。

4. 开始测试：- 确认所有设置后，按下主机上的测试按钮，仪器开始对被测电子设备进行测试。

- 仪器会自动采集数据并进行分析，将结果显示在主机的显示屏上。

5. 完成测试：- 测试完成后，请及时将接线线缆和测试探头从被测试电子设备上拔出。

- 关闭主机电源，并将仪器放置在干燥、安全的位置。

五、故障排除1. 若仪器在使用中出现功能异常或故障，请立即停止使用，并检查以下情况：- 电源线是否松动或连接不良。

频谱仪和场强仪（lintkk搜集整理）天津德力公司(/index1024.asp)产品介绍：电视及广播场强仪系列：DS1001/T DS2002H DS1882/B DS1883/B DS1191/A DS1131/B DS1283BDS DS1288B DS1273 DS1283 DS18001 DS900E数字电视传输系统维护系列:DS1883Q DS2008Q DS2008T DS1991/1991B DS8831Q DS9000DS1001/DS1001T（宽温）坚固型场强仪DS1001是适用于CATV系统维护测试的仪器，它体积小(160mm×130mm×65mm)、重量轻(小于600克)，使用时间长(大于6小时)；超坚固外观和内部结构设计，可抗5米硬质地面自由跌落；双频道测量显示，方便实用；C/N、V/A、斜率、干线电压测量。

DS1001T是一款超宽温度环境工作的“德力仪器”，-25℃～+45℃ 超宽温度工作范围，解决了低温条件下工作的难题。

该仪器在秉承公司传统仪器DS1001高可靠性，高抗震性，体积小，重量轻，超长工作时间等优点下，又推出了全新的液晶显示，高亮度EL背光工作模式，使显示更加清晰。

二、技术指标：频率范围： 46MHz～864MHz频道范围：中国标准频道 DS1～DS56中国增补频道 Z1～Z42 频率精度：±50×10-6( 20℃±5℃)分辨率： 50kHz测量带宽：280kHz±50kHz频率步距： 50kHz、1MHz、10MHz、100MHz测量范围： 30dBμV～120dBμV测量精度：±2 dB ( 0℃±25℃ ) ( DS1001)( 20℃～5℃ ) ( DS1001T)分辨率： 0.5dB检波方式：峰值检波输入阻抗： 75Ω(不平衡,TAC型或F型接头)测量范围： 20dB～50dB信号输入范围：≥85dBμV测量精度：±3dB(20℃±5℃)(关闭载波测量法) 分辨率： 0.5dB输入范围： 1～100V交流或直流(AC/DC) 测量精度：±2V分辨率： 1V整机工作温度： -10℃～40℃ (DS1001)-30℃～+40℃(DS1001T)显示器： TN字符液晶外型尺寸：约160mm×130mm×65mm重量：小于600克伴音输出：内置扬声器(单频率模式自动开启)机内电池：7.2V 1.4AH 镍氢工作时间：大于6小时(常温，关闭伴音、液晶背光) 充电时间： 10～12小时(关机)DS1131/B 增强型频谱场强分析仪DS1131增强型频谱场强分析仪具有体积小，性能高的特点，是德力公司专为有线电视系统设计的测量仪器。

1. DS98-3信号电平表（电视场强仪）一般性说明1．1简介DS98-3数字场强仪给MATV-CATV安装者或从事与无线电工程设计人员一个创造的天地。

它覆盖了从46M至870M的整个电视频率，也包含了CATV增补频道与调频立体声的频率范围。

先进的频率锁相环合成技术保证了调谐频率的准确、快速和稳定。

方便迅捷的轻触健操作，使频率与频道的调谐更为简单。

仪器内部采用了数字补偿修正技术，使频响等技术指标达到了较完美的程度。

每台仪器在出厂之前均需经过计算机系统自动校准和补偿，并反复测试，以期达到最佳品质。

使电视广播、调频立体声广播、有线电视工程及通讯领域等测量变得更加方便和直观。

■ 先进独到的功能按下电源开关展现在用户面前的将是一种全新的场强测量方式。

频率锁相环合成技术首先确保了调谐频率的精度，配合以独特的全自动数字频响补偿，使得分贝读数更准确。

简单易懂的操作方法、全中文画面显示、独特的小频谱功能、超大显示数字给您以全新的感觉。

微电脑内部机制的自动控制，保证了中国电视频道和有线电视增补频道（图像载波与伴音载频频率）免记忆可以任意调出。

■ 频率随意快/慢步进１只需简单地在频率通道工作模式下按下增或减键，即可按照设定的步进随意调谐频率。

根据使用者按下键时间的长短，仪器自动调整步进的频率为单步或快速。

本仪器在结构上安装牢靠、抗震性强、并特别注重了防尘、防污染、防电磁干扰。

完全可适应野外恶劣的工作环境。

德威电子有限公司已于1996年正式通过ISO9001质量体系的国际认证并得到注册认可。

该仪器是我公司严格按照ISO9001国际质量管理体系标准设计生产的。

1.2熟悉本机1.2.1面板装置(1) 射频输入端口（RF INPUT）将被测电视或有线电视射频信号通过接头接入仪器后，就可以对信号进行测量和分析。

此接头是可更换的，根据需要可以换成TAC型或F型。

(2) 背景光液晶显示器具备参数的多种显示功能，自带可控制开关的背景光源而且显示对比度可调节。

研究所中心实验室电磁场场强仪操作过程
一．准备
1.将工作开关置于检测位置一。

2.打开电源开关，此时表针应超过红色标线，表明第一组电池电压正常；然后将开关板至检测位置二，检查表针指示是否超过红色标线，当两组电池电压都正常时即可将工作开关置于“工作”位置。

3.调“零点”旋钮，使指针指示为“零”（不要插探头，以免外部讯号干扰）。

二．电场测量
1.将指示器上的量程开关置于“E”（电场）位置。

2.用传输线或连接插头对电场探头与指示器相连接。

3.将电场探头上的量程开关置于相应的档位。

4.手持探头将天线置入被测部位，同时转动探头找出场强最大点，此时即可从表头刻度盘上直接读出
被测部位的电场强度。

或表针指示过大或过小，应及时变量程档位。

注意：手持探头时应握在探头下部，手臂应尽量伸直，检测者的身体应避开天线杆的延伸方向。

测量时探头周围1m以内不应站人或置放其他金属物件。

三.磁场测量
1.将指示器上量程开关置于相应的磁场量程档位上。

2.用传输线或连接插头将相应的磁场探头与指示器相连接。

3.手持探头将天线置入被测部位，同时转动探头找出最大点，此时即可从表头读盘上直接读出被测部位的磁场强度。

若表针指示过大或过小则应及时变换量程档位。

注意：被测者的身体应避免与环天线的平面平行。

连接插头的使用：为适应各种不同的测量场合和测量方法，本仪器设备有一个双头连接插。

使用时将插头的一端插入探头的插孔内；另一端插入指示器的探头插
孔内即可。

数字电视场强仪检验证书富恒公司保证,本产品出厂之时达到公布标准,不存在任何材料和制造工艺方面的问题。

保修本仪器售出后保修一年,终身技术服务,本公司或代理商负责必要的调试、校对或检验工作,仪器经核准检验合格后装箱,发还给用户.用户的职责是:严格按照说明书来使用仪器,如果出现问题要维修请送往本公司或指定代理维修站。

一般来说在保修期内，一切非人为使用不当而出现的故障，由我公司免费维修。

对不正确的使用（包括用户附加的软件或接口）、及用户自行拆机，本公司将不予保修。

~I~小太阳仪器下列各项不属于保修范围：1.机内7.2V/1600mAH可充电电池。

2.由于机械外力(撞击、跌落等)造成面板、开关装置及机壳的变形损坏并涉及到内部器件的故障。

3.擅自拆开仪器试图修理。

特别提示：1.开机注意事项：开机时听到“嘀”声后再放开开关键，这个过程为对本机进行初始化过程（对高频头的保护功能）。

2.充电注意事项：为了保护仪器，延长电池的使用寿命，本公司仪器在程序上做了特殊的设计。

充电器在220V电源上插够8小时以后，充电器停止工作。

所以每次充电完毕，请一定要将充电器从电源上拔下来，保存好以备下次使用。

~II~数字电视场强仪3.注意当仪器长期停止使用时，应每隔半年充一次电，防止电池自放电报废。

~III~数字电视场强仪目录1.M S1701Q/M S1801Q数字电视场强仪一般性说明 (03)1.1简介 (03)1.2面板装置 (03)1.3熟悉本机 (06)2.M S1701Q/M S1801Q数字电视场强仪测量操作方法 (08)2.1开机 (08)2.2频道电平测量（模拟电视信号 (09)2.3数字频道平均功率测量（数字电视频道） (10)2.4Q A M数字频道M E R,B E R测量 (11)2.5伴音载波电平测量 (12)2.6频率电平测量 (14)2.7干线电压测量 (16)2.8音量的调节 (17)2.9斜率测量(双频道测量) (18)2.10载噪比测量 (19)2.11回传信号测量（M S1701C/M S1801C (21)3.系统设置 (22)3.1数字参数设置（Q A M，带宽，符号率） (22)4.关于仪器供电电源的说明 (25)5.技术资料 (27)附录:中国电视数字/模拟频道表 (31)小太阳仪器1、MS1701Q/MS1801Q数字电视场强仪一般性说明1.1简介MS1701Q/MS1801Q数字电视场强仪是专为CA TV有线电视工程安装检测人员设计的高性能测量仪器。

电子测量仪器使用说明书一、简介电子测量仪器是一种用于测量电子元件和电路参数的设备。

本使用说明书旨在帮助用户正确、高效地操作和使用电子测量仪器，并提供相关的技术指导。

二、安全须知1. 在使用电子测量仪器之前，请务必阅读并熟悉本说明书，并按照说明书的要求进行操作。

2. 在连接或拔出电子测量仪器时，应先将电源关闭，并断开电源线，以避免电击和损坏设备。

3. 在检修和维护仪器时，应确保完全断开电源，并遵循相关的操作规程。

4. 在操作过程中，若发现任何异常情况（如冒烟、异味等），应立即停止使用，并与供应商联系。

三、仪器组成电子测量仪器由以下几个主要部分组成：1. 仪表面板：包含各种参数显示、控制按钮和触摸屏等，用于操作和设置测量参数。

2. 接口端口：用于连接被测电路的输入和输出端口，通常有包括电源输入、信号输入、信号输出等。

3. 测量模块：根据不同的测量需求，提供伏安、频率、电阻等功能，用于对电路参数进行测量和分析。

4. 数据处理单元：负责处理、存储和显示测量数据，并可通过连接电脑等外部设备进行数据传输和分析。

四、使用步骤1. 连接电源：将电源线插入电源输入端口，并将另一端插入电源插座，确保电源电压符合要求，并开启电源开关。

2. 连接被测电路：根据被测电路的类型和测量参数需求，将信号输入端口连接到被测电路的输出端口，确保连接牢固和正确。

3. 设置测量参数：通过触摸屏或控制按钮，设置需要测量的参数类型、范围和单位等。

4. 开始测量：确认测量参数设置正确后，按下开始按钮，仪器将开始对被测电路进行测量。

5. 数据分析与记录：仪器将自动对测量数据进行处理，并在仪表面板上显示出来。

用户可以对数据进行分析，并按需记录或导出数据。

五、注意事项1. 在进行测量前，请确保被测电路处于正常工作状态，否则可能导致测量结果不准确。

2. 若需要进行长时间连续测量，建议定期对电子测量仪器进行校准和维护，以确保测量结果的准确性和设备的稳定性。
