中国铁路信号显示

铁道信号基础作业答案1.说明三显示、四显示的含义。

参考答案：三显示：绿灯表示允许列车按规定的速度运行；黄灯表示要求列车减速运行；红灯表示停止信号。

四显示：绿灯表示列车运行前方至少有两个区间空闲；绿黄灯表示列车运行前方只有一个区间空闲；黄灯表示要求列车减速运行；红灯表示停止信号。

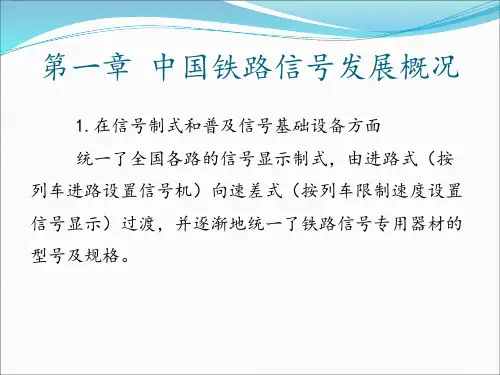

2.什么是速差值，我国铁路采用的是什么，为什么？参考答案：不是根据进路的数目，而是根据需要限制的速度级来规定显示数目和显示方法的制度，叫做速差制。

中国现行的信号显示制度称为简易速差式。

原因在于：当列车速度较高时，信号机只反映始端速度，而不反映终端速时，还需要把进路的终端速度（对接车进路来说即度是不行的。

当始端速度为v规是发车进路的始端速度）反映出来。

这就促使信号显示制度从进路式向速差式发展，就有了简易速差式。

3.我国规定的信号显示距离是多少？依据是多少？参考答案：信号的显示距离一般应大于800m。

在《铁路技术管理规程》（以下简称《技规》）中规定：各种信号机及表示器，在正常情况下的显示距离如下：（1）进站、通过、遮断、防护信号机，不得少于1000m；（2）出站、进路、预告、驼峰信号机，不得少于400m；（3）调车、矮型出站、矮型进路、复示信号机，容许和引导信号以及各种表示器，均不得少于200m。

因地形、地物影响信号显示的地方，进站、通过、预告、遮断、防护信号机的显示距离，在最坏条件下不得小于200m。

信号显示距离规定为不得少于1000m，这是因为列车计算制动距离规定为800m，其余200m是作为司机确认信号和开始制动到起作用时所预留的距离。

实际上，在《技规》中还有规定；在正线上信号机防护区段的长度，即闭塞分区的长度，至少不小于800+400＝1200m。

这就是说，信号显示距离要求达到1000m 以上，而为了行车安全，防护区段的长度最小不少于1200m。

出站和进路信号机都设在站内，受站内地形、地物的影响，妨碍信号了望的视线，所以对其显示距离规定低一些，但不得少于400m。

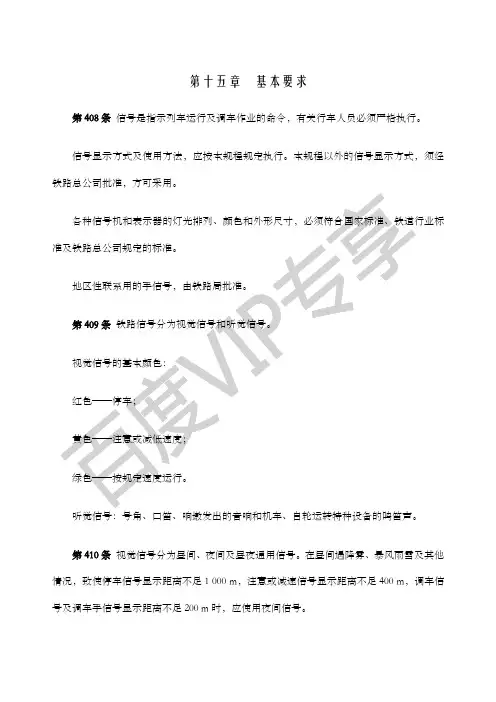

第十五章基本要求第408条信号是指示列车运行及调车作业的命令，有关行车人员必须严格执行。

信号显示方式及使用方法，应按本规程规定执行。

本规程以外的信号显示方式，须经铁路总公司批准，方可采用。

各种信号机和表示器的灯光排列、颜色和外形尺寸，必须符合国家标准、铁道行业标准及铁路总公司规定的标准。

地区性联系用的手信号，由铁路局批准。

第409条铁路信号分为视觉信号和听觉信号。

视觉信号的基本颜色：红色——停车；黄色——注意或减低速度；绿色——按规定速度运行。

听觉信号：号角、口笛、响墩发出的音响和机车、自轮运转特种设备的鸣笛声。

第410条视觉信号分为昼间、夜间及昼夜通用信号。

在昼间遇降雾、暴风雨雪及其他情况，致使停车信号显示距离不足1 000 m，注意或减速信号显示距离不足400 m，调车信号及调车手信号显示距离不足200 m时，应使用夜间信号。

隧道内只采用夜间或昼夜通用信号。

铁路沿线及站内，禁止设置妨碍确认信号的红、黄、绿色的装饰彩布、标语和灯光。

如已装有妨碍确认信号灯光的设备时，应拆除或采取遮光措施。

在规定的信号显示距离内，不得种植影响信号显示的树木。

对影响信号显示的树木，其处理办法由铁路局规定。

第411条进站、出站、进路、调车、驼峰、驼峰辅助信号机均以显示停车信号为定位；线路所的通过信号机以显示停车信号为定位，其他通过信号机以显示进行信号为定位。

接近信号机、进站预告信号机、非自动闭塞区段通过信号机的预告信号机及通过臂板，以显示注意信号为定位。

遮断、遮断预告、复示信号机以无显示为定位。

在自动闭塞区段内的车站（线路所），如将进站、正线出站信号机及其直向进路内的进路信号机转为自动动作时，以显示进行信号为定位。

第412条信号机的关闭时机规定如下：1．集中联锁车站的进站、进路、出站信号机，通过信号机，当机车或车辆第一轮对越过该信号机后自动关闭。

2．调车信号机在调车车列全部越过调车信号机后自动关闭；当调车信号机外方不设轨道占用检查装置或虽设轨道占用检查装置而占用时，应在调车车列全部出清调车信号机内方第一轨道区段后自动关闭，根据需要也可在调车车列第一轮对进入调车信号机内方第一轨道区段后自动关闭。

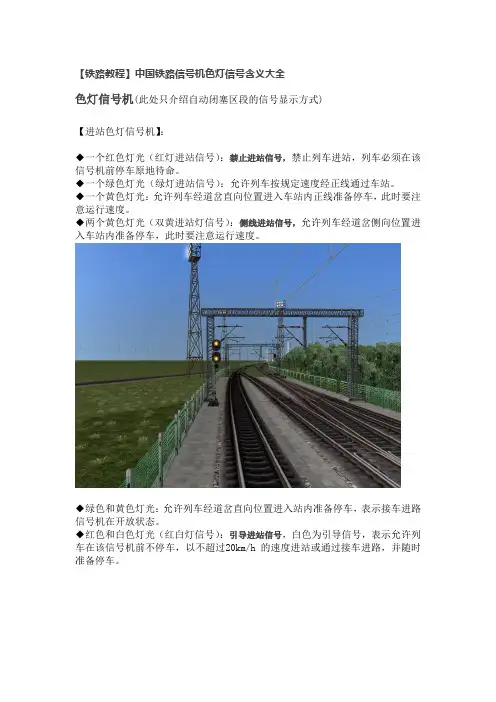

【铁路教程】中国铁路信号机色灯信号含义大全色灯信号机(此处只介绍自动闭塞区段的信号显示方式)【进站色灯信号机】：◆一个红色灯光（红灯进站信号）：禁止进站信号，禁止列车进站，列车必须在该信号机前停车原地待命。

◆一个绿色灯光（绿灯进站信号）：允许列车按规定速度经正线通过车站。

◆一个黄色灯光：允许列车经道岔直向位置进入车站内正线准备停车，此时要注意运行速度。

◆两个黄色灯光（双黄进站灯信号）：侧线进站信号，允许列车经道岔侧向位置进入车站内准备停车，此时要注意运行速度。

◆绿色和黄色灯光：允许列车经道岔直向位置进入站内准备停车，表示接车进路信号机在开放状态。

◆红色和白色灯光（红白灯信号）：引导进站信号，白色为引导信号，表示允许列车在该信号机前不停车，以不超过20km/h的速度进站或通过接车进路，并随时准备停车。

◆一个黄色闪光和一个黄色灯光：侧线内侧向进站信号，允许列车经道岔侧向位置进入站内侧线，表示该进路上出站或发车进路信号机在开放状态。

【出站色灯信号机】：◆一个绿色灯光（绿灯出站信号）：允许出站信号，允许列车由车站出发，表示前方有两个线路闭塞分区空闲(没有列车)。

◆一个黄色灯光（黄灯出站信号）：限速出站信号，允许列车由车站出发(旅客列车除外)，表示前方有一个线路闭塞分区空闲。

列车必须在指定速度范围内出站，并已较低速度接近前方闭塞区间。

◆一个红色灯光（红灯出站信号）：禁止出站信号，禁止列车出站。

一般指前方区间有列车占用，禁止列车出站。

又或者本轨道上没有列车。

◆两个绿色灯光（双绿灯出站信号）：出站通过信号，准许列车由车站出发开往不同闭塞制式的区段。

◆一个绿灯和一个月白色灯（绿白灯信号）：引导出站信号，该信号中，绿灯表示允许列车通过前方信号机，白灯表示引导出站的方向、允许列车出站，并指示前方出站轨道方向。

该信号一般有三种常见显示方式。

（视乎信号机有多少个信号感应板和有多少个出站方向）（1）左侧出站引导信号：绿灯表示允许列车通过前方信号机出站，月白灯表示前方引导方向（下图）。

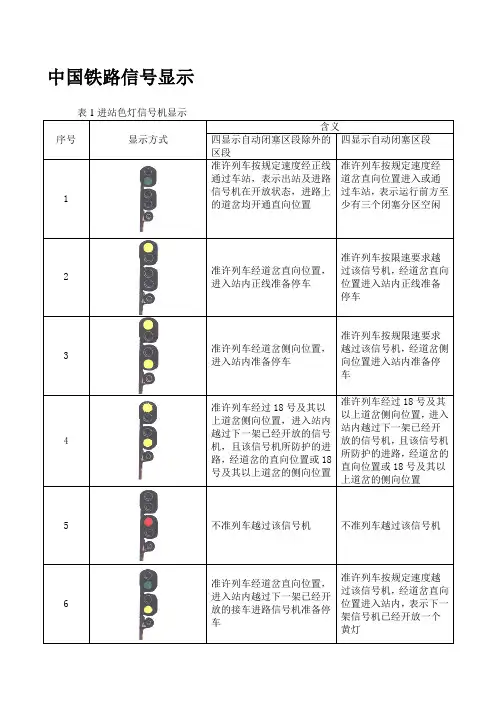

中国铁路信号显示序号显示方式含义四显示自动闭塞区段除外的区段四显示自动闭塞区段1 准许列车按规定速度经正线通过车站，表示出站及进路信号机在开放状态，进路上的道岔均开通直向位置准许列车按规定速度经道岔直向位置进入或通过车站，表示运行前方至少有三个闭塞分区空闲2 准许列车经道岔直向位置，进入站内正线准备停车准许列车按限速要求越过该信号机，经道岔直向位置进入站内正线准备停车3 准许列车经道岔侧向位置，进入站内准备停车准许列车按规限速要求越过该信号机，经道岔侧向位置进入站内准备停车4 准许列车经过18号及其以上道岔侧向位置，进入站内越过下一架已经开放的信号机，且该信号机所防护的进路，经道岔的直向位置或18号及其以上道岔的侧向位置准许列车经过18号及其以上道岔侧向位置，进入站内越过下一架已经开放的信号机，且该信号机所防护的进路，经道岔的直向位置或18号及其以上道岔的侧向位置5 不准列车越过该信号机不准列车越过该信号机6 准许列车经道岔直向位置，进入站内越过下一架已经开放的接车进路信号机准备停车准许列车按规定速度越过该信号机，经道岔直向位置进入站内，表示下一架信号机已经开放一个黄灯7 进站及接车进路色灯信号机的引导信号显示一个红色灯光及一个月白色灯光，表示准许列车在该信号机前方不停车，以不超过20km/h速度进站或通过接车进路，并须准备随时停车进站及接车进路色灯信号机的引导信号显示一个红色的灯光，表示准许列车在该信号机前方不停车，以不超过20km/h速度进站或通过接车进路，并须准备随时停车序号显示方式含义1三三显示自动闭塞区段准许列车由车站出发，表示运行前方至少有两个闭塞分区空闲2 准许列车由车站出发，表示运行前方有一个闭塞分区空闲3 不准列车越过该信号机4 准许列车由车站出发，开往半自动闭塞区间5 在兼作调车信号时，一个月白色灯光，表示准许越过信号机调车6 四显示自动闭塞区段准许列车由车站出发，表示运行前方至少有三个闭塞分区空闲7 准许列车由车站出发，表示运行前方有两个闭塞分区空间8 准许列车由车站出发，表示运行前方有一个闭塞分区空间9 不准列车越过信号机10 准许列车由车站出发，开往半自动闭塞区段11 在兼作调车信号机时，一个月白色灯光表示准许越过信号机调车12 半自动准许列车由车站出发闭塞区段13 不准列车越过该信号机14 准许列车由车站出发，开往次要线路15 在兼作调车信号机时，一个月白色灯光，表示准许越过该信号机调车1 见表1的7种显示接车进路色灯信号机接车进路色灯信号机的显示与进站色灯信号机的显示相同2 发车进路色灯信号机准许列车由车站经正线出发，表示出站和进路信号机均在开放状态3 发车进路色灯信号机准列车运行到次一色灯信号机之前准备停车4 发车进路色灯信号机表示该信号机列车运行前方至少有一架进路信号机在开放状态5 发车进路色灯信号机不准列车越过该信号机6 接车或发车进路色灯信号机接车或发车进路色灯信号机兼作调车信号机时，一个月白色灯光，表示准许越过信号机调车序号显示方式含义三显示自动闭塞四显示自动闭塞半自动闭塞1 准列车按规定速度运行，表示运行前方至少有两个闭塞分区空闲——准许列车按规定速度运行（显示方式参照序号1图，但机构为二显示）2 要求列车注意运行，表示列车运行前方有一个闭塞分区空闲————3 列车应在该信号机前停车——不准列车越过该信号机（显示方式参照序号3图，但机构为二显示）4 ——准许列车按规定速度运行，表示运行前方至少有三个闭塞分区空闲——5 ——准许列车按规定速度运行，要求注意准备减速，表示运行前方有两个闭塞分区空闲——6 ——要求列车减速运行，按规定限速要求越过该信号机，表示运行前方有一个闭塞分区空闲——7 ——列车应在该信号机前——停车——8 见表1的7种显示自动闭塞区段防护分歧道岔的线路所通过信号机，其机构外形和显示方式，应与进站信号机相同，引导灯光应予封闭。

第十五章基本要求第408条信号是指示列车运行及调车作业的命令，有关行车人员必须严格执行。

信号显示方式及使用方法，应按本规程规定执行。

本规程以外的信号显示方式，须经铁路总公司批准，方可采用。

听觉信号：号角、口笛、响墩发出的音响和机车、自轮运转特种设备的鸣笛声。

第410条视觉信号分为昼间、夜间及昼夜通用信号。

在昼间遇降雾、暴风雨雪及其他情况，致使停车信号显示距离不足1 000 m，注意或减速信号显示距离不足400 m，调车信号及调车手信号显示距离不足200 m时，应使用夜间信号。

隧道内只采用夜间或昼夜通用信号。

铁路沿线及站内，禁止设置妨碍确认信号的红、黄、绿色的装饰彩布、标语和灯光。

如已装有妨碍确认信号灯光的设备时，应拆除或采取遮光措施。

在规定的信号显示距离内，不得种植影响信号显示的树木。

对影响信号显示的树木，过该信号机后自动关闭。

2．调车信号机在调车车列全部越过调车信号机后自动关闭；当调车信号机外方不设轨道占用检查装置或虽设轨道占用检查装置而占用时，应在调车车列全部出清调车信号机内方第一轨道区段后自动关闭，根据需要也可在调车车列第一轮对进入调车信号机内方第一轨道区段后自动关闭。

3．引导信号应在列车头部越过信号机后及时关闭。

4．非集中联锁车站的进站信号机及线路所通过信号机，在列车进入接车线轨道区段后自动关闭，出站信号机应在列车进入出站方面轨道区段后自动关闭。

应熄灭灯光；如为臂板信号机，并须将臂板置于水平位置。

信号机无效标为白色的十字交叉板。

高柱色灯信号机的无效标装在机柱上，矮型色灯信号机的无效标装在信号机构上，臂板信号机的无效标装在臂板上（如第25图所示）。

在新建铁路线上，新设尚未开始使用的信号机（进站信号机暂用作防护车站时除外），可撤下臂板或将色灯机构向线路外侧扭转90?，并熄灭灯光，作为无效。

第25图第十六章固定信号色灯信号机第415条进站色灯信号机显示下列信号：1．三显示自动闭塞、半自动闭塞、自动站间闭塞区段进站色灯信号机28第28图第29图（5）两个黄色灯光——准许列车经道岔侧向位置（但不满足上述第（4）项条件）进入站内准备停车（如第30图所示）；（6）一个红色灯光——不准列车越过该信号机（如第31图所示）。

【铁路教程】中国铁路信号机色灯信号含义大全色灯信号机(此处只介绍自动闭塞区段的信号显示方式)【进站色灯信号机】：◆一个红色灯光（红灯进站信号）：禁止进站信号，禁止列车进站，列车必须在该信号机前停车原地待命。

◆一个绿色灯光（绿灯进站信号）：允许列车按规定速度经正线通过车站。

◆一个黄色灯光：允许列车经道岔直向位置进入车站内正线准备停车，此时要注意运行速度。

◆两个黄色灯光（双黄进站灯信号）：侧线进站信号，允许列车经道岔侧向位置进入车站内准备停车，此时要注意运行速度。

◆绿色和黄色灯光：允许列车经道岔直向位置进入站内准备停车，表示接车进路信号机在开放状态。

◆红色和白色灯光（红白灯信号）：引导进站信号，白色为引导信号，表示允许列车在该信号机前不停车，以不超过20km/h的速度进站或通过接车进路，并随时准备停车。

◆一个黄色闪光和一个黄色灯光：侧线内侧向进站信号，允许列车经道岔侧向位置进入站内侧线，表示该进路上出站或发车进路信号机在开放状态。

【出站色灯信号机】：◆一个绿色灯光（绿灯出站信号）：允许出站信号，允许列车由车站出发，表示前方有两个线路闭塞分区空闲(没有列车)。

◆一个黄色灯光（黄灯出站信号）：限速出站信号，允许列车由车站出发(旅客列车除外)，表示前方有一个线路闭塞分区空闲。

列车必须在指定速度范围内出站，并已较低速度接近前方闭塞区间。

◆一个红色灯光（红灯出站信号）：禁止出站信号，禁止列车出站。

一般指前方区间有列车占用，禁止列车出站。

又或者本轨道上没有列车。

◆两个绿色灯光（双绿灯出站信号）：出站通过信号，准许列车由车站出发开往不同闭塞制式的区段。

◆一个绿灯和一个月白色灯（绿白灯信号）：引导出站信号，该信号中，绿灯表示允许列车通过前方信号机，白灯表示引导出站的方向、允许列车出站，并指示前方出站轨道方向。

该信号一般有三种常见显示方式。

（视乎信号机有多少个信号感应板和有多少个出站方向）（1）左侧出站引导信号：绿灯表示允许列车通过前方信号机出站，月白灯表示前方引导方向（下图）。

简答题1、JT1型通用式机车信号主机反馈输入检测电路有什么作用？答：反馈输入检测电路为SDP 芯片提供点灯继电器或光电开关是否正常动作的检测信息。

2、JT1型通用式机车信号显示需要变化时，怎样实现继电器接点的无电转换？答：信号显示需要变化时，DSP 芯片首先通过光电开关切断继电器接点上的50V 电源，然后动作继电器，最后控制光电关导通，接通50V 点灯电源，从而实现了继电器接点的无电转换。

3、机车信号机构应符合哪些要求？答：机车信号机构应符合下列标准：（1）机构安装位置正确，方便正副司机瞭望。

（2）机构安装牢固，色玻璃完整、清洁、颜色正确；（3）机构外壳无裂纹、无破损、灯室不串光；（4）信号灯泡完好，灯泡与灯座接触良好，不松动；（5）LED 型信号机，各发光体完整颜色正确，亮度均匀。

4、JT1型通用式机车信号带电源接线盒电路由哪几部分组成？答：JT1型通用式机车信号带电源接线盒电路分两部分，一部分为电源转换电路，一部分为信号控制电路。

5、JT1型通用式机车信号接线盒的作用是什么？答：JT1型通用式机车信号接线盒的作用为：电源转换及滤波；Ⅰ、Ⅱ室线圈的引入与转换；点灯输出；为超速防护提供条件线。

6、JT1型通用式机车信号主机板内包含有哪些电路？答：JT1型通用式机车信号主机板内包含：电源、输入接口、数字信息处理器、输出接口和点灯继电器电路。

7、JT1型通用式机车信号主机板电路由哪些部分组成？答：JT1型通用式机车信号主机板电路由4部分组成：信号输入部分、计算机核心部分、输出及反馈检测电路部分、电源部分。

8、JT1型通用式机车信号主机板对移频信号的处理过程可分为哪几部分？答：JT1型通用式机车信号主机板对移频信息的处理过程可分为4个部分：50Hz 奇次谐波陷波、带通滤波、解调、低频译码。

9、JT1－B 型通用式机车信号连接板内有哪些元件及电路？答：JT1－B 型通用式机车信号连接板内有两个双机转继电器和一个上/下行保持继电器，一个输入隔离变压器及输入输出连接电路和接插件。

铁道信号基础作业答案1.说明三显示、四显示的含义。

参考答案：三显示：绿灯表示允许列车按规定的速度运行；黄灯表示要求列车减速运行；红灯表示停止信号。

四显示：绿灯表示列车运行前方至少有两个区间空闲；绿黄灯表示列车运行前方只有一个区间空闲；黄灯表示要求列车减速运行；红灯表示停止信号。

2.什么是速差值，我国铁路采用的是什么，为什么？参考答案：不是根据进路的数目，而是根据需要限制的速度级来规定显示数目和显示方法的制度，叫做速差制。

中国现行的信号显示制度称为简易速差式。

原因在于：当列车速度较高时，信号机只反映始端速度，而不反映终端速时，还需要把进路的终端速度（对接车进路来说即度是不行的。

当始端速度为v规是发车进路的始端速度）反映出来。

这就促使信号显示制度从进路式向速差式发展，就有了简易速差式。

3.我国规定的信号显示距离是多少？依据是多少？参考答案：信号的显示距离一般应大于800m。

在《铁路技术管理规程》（以下简称《技规》）中规定：各种信号机及表示器，在正常情况下的显示距离如下：（1）进站、通过、遮断、防护信号机，不得少于1000m；（2）出站、进路、预告、驼峰信号机，不得少于400m；（3）调车、矮型出站、矮型进路、复示信号机，容许和引导信号以及各种表示器，均不得少于200m。

因地形、地物影响信号显示的地方，进站、通过、预告、遮断、防护信号机的显示距离，在最坏条件下不得小于200m。

信号显示距离规定为不得少于1000m，这是因为列车计算制动距离规定为800m，其余200m是作为司机确认信号和开始制动到起作用时所预留的距离。

实际上，在《技规》中还有规定；在正线上信号机防护区段的长度，即闭塞分区的长度，至少不小于800+400＝1200m。

这就是说，信号显示距离要求达到1000m 以上，而为了行车安全，防护区段的长度最小不少于1200m。

出站和进路信号机都设在站内，受站内地形、地物的影响，妨碍信号了望的视线，所以对其显示距离规定低一些，但不得少于400m。

【铁路教程】中国铁路信号机色灯信号含义大全色灯信号机(此处只介绍自动闭塞区段的信号显示方式)【进站色灯信号机】：◆一个红色灯光（红灯进站信号）：禁止进站信号，禁止列车进站，列车必须在该信号机前停车原地待命。

◆一个绿色灯光（绿灯进站信号）：允许列车按规定速度经正线通过车站。

◆一个黄色灯光：允许列车经道岔直向位置进入车站内正线准备停车，此时要注意运行速度。

◆两个黄色灯光（双黄进站灯信号）：侧线进站信号，允许列车经道岔侧向位置进入车站内准备停车，此时要注意运行速度。

◆绿色和黄色灯光：允许列车经道岔直向位置进入站内准备停车，表示接车进路信号机在开放状态。

◆红色和白色灯光（红白灯信号）：引导进站信号，白色为引导信号，表示允许列车在该信号机前不停车，以不超过20km/h的速度进站或通过接车进路，并随时准备停车。

◆一个黄色闪光和一个黄色灯光：侧线内侧向进站信号，允许列车经道岔侧向位置进入站内侧线，表示该进路上出站或发车进路信号机在开放状态。

【出站色灯信号机】：◆一个绿色灯光（绿灯出站信号）：允许出站信号，允许列车由车站出发，表示前方有两个线路闭塞分区空闲(没有列车)。

◆一个黄色灯光（黄灯出站信号）：限速出站信号，允许列车由车站出发(旅客列车除外)，表示前方有一个线路闭塞分区空闲。

列车必须在指定速度范围内出站，并已较低速度接近前方闭塞区间。

◆一个红色灯光（红灯出站信号）：禁止出站信号，禁止列车出站。

一般指前方区间有列车占用，禁止列车出站。

又或者本轨道上没有列车。

◆两个绿色灯光（双绿灯出站信号）：出站通过信号，准许列车由车站出发开往不同闭塞制式的区段。

◆一个绿灯和一个月白色灯（绿白灯信号）：引导出站信号，该信号中，绿灯表示允许列车通过前方信号机，白灯表示引导出站的方向、允许列车出站，并指示前方出站轨道方向。

该信号一般有三种常见显示方式。

（视乎信号机有多少个信号感应板和有多少个出站方向）（1）左侧出站引导信号：绿灯表示允许列车通过前方信号机出站，月白灯表示前方引导方向（下图）。

【铁路教程】中国铁路信号机色灯信号含义大全色灯信号机(此处只介绍自动闭塞区段的信号显示方式)【进站色灯信号机】：◆一个红色灯光（红灯进站信号）：禁止进站信号，禁止列车进站，列车必须在该信号机前停车原地待命。

◆一个绿色灯光（绿灯进站信号）：允许列车按规定速度经正线通过车站。

◆一个黄色灯光：允许列车经道岔直向位置进入车站内正线准备停车，此时要注意运行速度。

◆两个黄色灯光（双黄进站灯信号）：侧线进站信号，允许列车经道岔侧向位置进入车站内准备停车，此时要注意运行速度。

◆绿色和黄色灯光：允许列车经道岔直向位置进入站内准备停车，表示接车进路信号机在开放状态。

◆红色和白色灯光（红白灯信号）：引导进站信号，白色为引导信号，表示允许列车在该信号机前不停车，以不超过20km/h的速度进站或通过接车进路，并随时准备停车。

◆一个黄色闪光和一个黄色灯光：侧线内侧向进站信号，允许列车经道岔侧向位置进入站内侧线，表示该进路上出站或发车进路信号机在开放状态。

【出站色灯信号机】：◆一个绿色灯光（绿灯出站信号）：允许出站信号，允许列车由车站出发，表示前方有两个线路闭塞分区空闲(没有列车)。

◆一个黄色灯光（黄灯出站信号）：限速出站信号，允许列车由车站出发(旅客列车除外)，表示前方有一个线路闭塞分区空闲。

列车必须在指定速度范围内出站，并已较低速度接近前方闭塞区间。

◆一个红色灯光（红灯出站信号）：禁止出站信号，禁止列车出站。

一般指前方区间有列车占用，禁止列车出站。

又或者本轨道上没有列车。

◆两个绿色灯光（双绿灯出站信号）：出站通过信号，准许列车由车站出发开往不同闭塞制式的区段。

◆一个绿灯和一个月白色灯（绿白灯信号）：引导出站信号，该信号中，绿灯表示允许列车通过前方信号机，白灯表示引导出站的方向、允许列车出站，并指示前方出站轨道方向。

该信号一般有三种常见显示方式。

（视乎信号机有多少个信号感应板和有多少个出站方向）（1）左侧出站引导信号：绿灯表示允许列车通过前方信号机出站，月白灯表示前方引导方向（下图）。

运基信号［2008］670号CTCS-3级列控车载设备人机界面（DMI）显示规范（V1.0）目录1.引言 (4)1.1目的和范围 (4)1.2术语和缩写词 (4)1.3参考文献 (6)2.界面显示 (7)2.1主界面显示区 (7)2.2主界面细分功能 (8)2.3A区，距离监控信息 (8)2.4B区，速度信息 (11)2.5C区，补充驾驶信息 (20)2.6D区，运行计划信息 (21)2.7E区，监控信息 (27)2.8F区，可扩展功能键区 (31)2.9主要颜色值定义 (32)3.司机命令 (33)4.输入数据 (34)5.操作按键及菜单结构 (35)5.1按键布置 (35)5.2菜单结构 (36)5.3主要功能菜单及按键功能介绍 (37)6.语音和声音 (40)6.1语音信息 (40)6.2声音信息 (40)6.3语音声音输出优先级 (41)7.文本信息 (42)附录1：DMI语音和声音输出逻辑 (45)附录2：DMI基本操作 (53)1.引言1.1目的和范围1.1.1.1 1.1.1.2 1.2.1.1本规范根据CTCS-3级列控系统总体技术方案，在CTCS-2级列控车载设备显示规范基础上编制而成，作为CTCS-3级列控车载DMI设备的研发、设计、运用和维护的依据。

本规范适用于CTCS-3级列控车载DMI设备。

1.2术语和缩写词顶棚速度监视区（CSM: Ceiling Speed Monitoring Section）：指限制速度为常数的区域，该限制速度通常是由最限制速度曲线决定的。

车载设备在顶棚速度监视区进行的速度监视称为顶棚速度监视。

图1 顶棚速度监视区示意图1.2.1.2目标速度监视区（TSM: Target Speed Monitoring Section）：指限制速度下降到较低的限制速度值或限制速度为0km/h的目标点的区域。

车载设备在目标速度监视区进行的速度监视称为目标速度监视，目标速度监视分制动到目标点（目标速度为0km/h）和制动到较低的目标速度（目标速度非0km/h）两种情况。
