高压微雾加湿器管件实物图安装过程

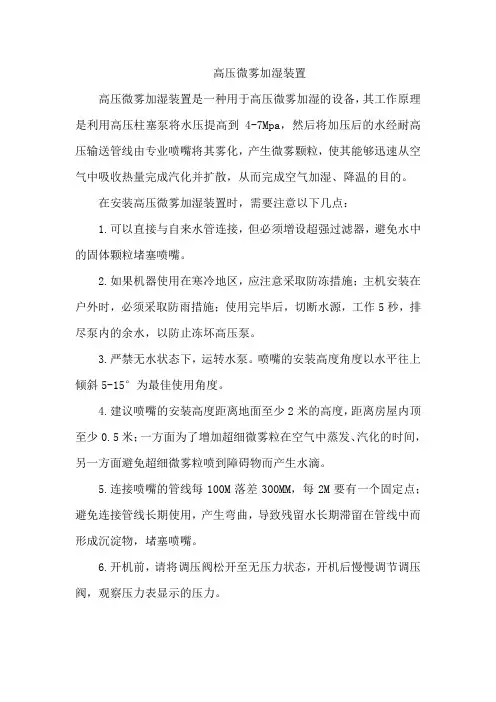

高压微雾加湿装置
高压微雾加湿装置是一种用于高压微雾加湿的设备，其工作原理是利用高压柱塞泵将水压提高到4-7Mpa，然后将加压后的水经耐高压输送管线由专业喷嘴将其雾化，产生微雾颗粒，使其能够迅速从空气中吸收热量完成汽化并扩散，从而完成空气加湿、降温的目的。

在安装高压微雾加湿装置时，需要注意以下几点：
1.可以直接与自来水管连接，但必须增设超强过滤器，避免水中的固体颗粒堵塞喷嘴。

2.如果机器使用在寒冷地区，应注意采取防冻措施；主机安装在户外时，必须采取防雨措施；使用完毕后，切断水源，工作5秒，排尽泵内的余水，以防止冻坏高压泵。

3.严禁无水状态下，运转水泵。

喷嘴的安装高度角度以水平往上倾斜5-15°为最佳使用角度。

4.建议喷嘴的安装高度距离地面至少2米的高度，距离房屋内顶至少0.5米；一方面为了增加超细微雾粒在空气中蒸发、汽化的时间，另一方面避免超细微雾粒喷到障碍物而产生水滴。

5.连接喷嘴的管线每100M落差300MM，每2M要有一个固定点；避免连接管线长期使用，产生弯曲，导致残留水长期滞留在管线中而形成沉淀物，堵塞喷嘴。

6.开机前，请将调压阀松开至无压力状态，开机后慢慢调节调压阀，观察压力表显示的压力。

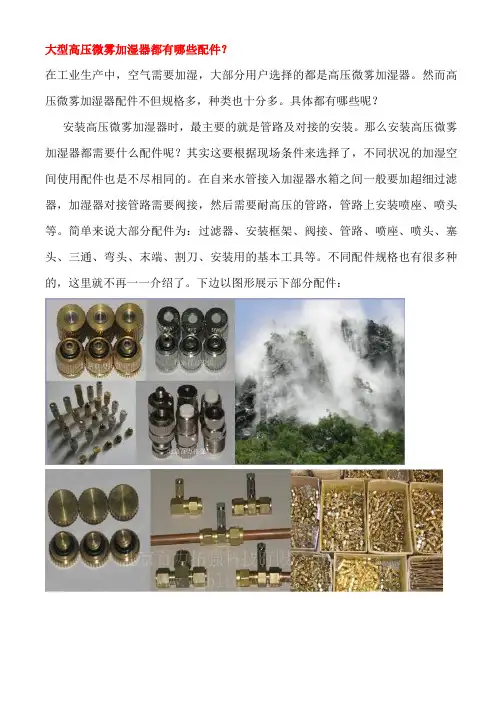

大型高压微雾加湿器都有哪些配件？在工业生产中，空气需要加湿，大部分用户选择的都是高压微雾加湿器。

然而高压微雾加湿器配件不但规格多，种类也十分多。

具体都有哪些呢？安装高压微雾加湿器时，最主要的就是管路及对接的安装。

那么安装高压微雾加湿器都需要什么配件呢？其实这要根据现场条件来选择了，不同状况的加湿空间使用配件也是不尽相同的。

在自来水管接入加湿器水箱之间一般要加超细过滤器，加湿器对接管路需要阀接，然后需要耐高压的管路，管路上安装喷座、喷头等。

简单来说大部分配件为：过滤器、安装框架、阀接、管路、喷座、喷头、塞头、三通、弯头、末端、割刀、安装用的基本工具等。

不同配件规格也有很多种的，这里就不再一一介绍了。

下边以图形展示下部分配件：高压加湿系统功能1、机器自带高精度湿度传感器，根据用户设定的湿度值进行加湿、控湿、检测等工作，湿度设定值范围为1-99%RH，根据搭载的传感器类型不同，控制精度为1-5%RH，工作模式为全自动控制方式。

2、机器自带时间控制器，也可根据用户设定的开机时间和关机时间进行工作。

3、机器自带高效水质过滤器，对水质进行过滤；用户可另选配离子软水器。

产品性能1、安全可靠：加湿机采用多重保护，如电流过载保护、水位缺水保护、水压恒压保护等，确保加湿机能长时间连续稳定运行。

2、经久耐用。

加湿机采用高等级不锈钢材质，内部电子元件均采用进口或国产名优产品，保证了加湿机的使用寿命。

3、洁净卫生。

加湿机采用配有初效、中效、高效水质过滤器和离子软水器，对水质进行软化、过滤，确保雾粒的洁净度。

4、加湿量大。

加湿机的输出流量从80公斤/每小时，到1200公斤/每小时，可进行连续调整，在流量范围内可任意配置喷嘴的数量，通过调压系统对喷嘴的压力和流量进行精确调整。

5、不堵喷嘴。

高端的水质净化系统，优秀的泄压系统，再加上直喷式喷嘴，在最大程度上解决了喷嘴易堵的烦恼。

6、不滴水。

根据用户现场环境，调节喷嘴的压力和流量，确保因雾化空间小、或雾化量大，造成无法与空气融合而产生的滴水现象。

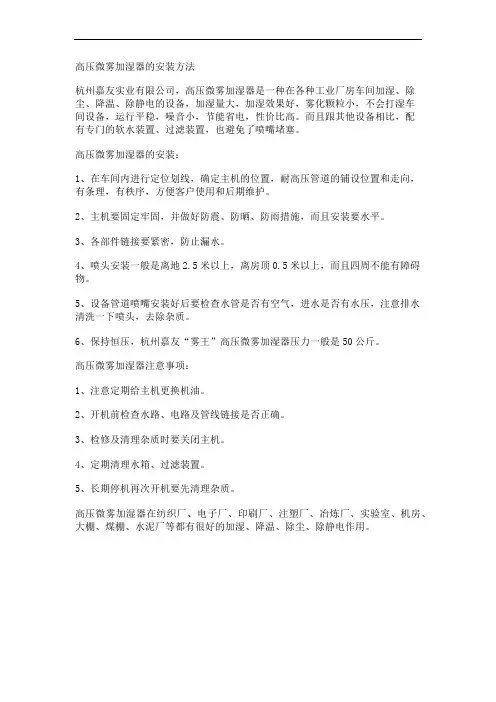

高压微雾加湿器的安装方法
杭州嘉友实业有限公司，高压微雾加湿器是一种在各种工业厂房车间加湿、除尘、降温、除静电的设备，加湿量大，加湿效果好，雾化颗粒小，不会打湿车
间设备，运行平稳，噪音小，节能省电，性价比高。

而且跟其他设备相比，配
有专门的软水装置、过滤装置，也避免了喷嘴堵塞。

高压微雾加湿器的安装：
1、在车间内进行定位划线，确定主机的位置，耐高压管道的铺设位置和走向，有条理，有秩序，方便客户使用和后期维护。

2、主机要固定牢固，并做好防震、防晒、防雨措施，而且安装要水平。

3、各部件链接要紧密，防止漏水。

4、喷头安装一般是离地2.5米以上，离房顶0.5米以上，而且四周不能有障碍物。

5、设备管道喷嘴安装好后要检查水管是否有空气，进水是否有水压，注意排水清洗一下喷头，去除杂质。

6、保持恒压，杭州嘉友“雾王”高压微雾加湿器压力一般是50公斤。

高压微雾加湿器注意事项：
1、注意定期给主机更换机油。

2、开机前检查水路、电路及管线链接是否正确。

3、检修及清理杂质时要关闭主机。

4、定期清理水箱、过滤装置。

5、长期停机再次开机要先清理杂质。

高压微雾加湿器在纺织厂、电子厂、印刷厂、注塑厂、冶炼厂、实验室、机房、大棚、煤棚、水泥厂等都有很好的加湿、降温、除尘、除静电作用。

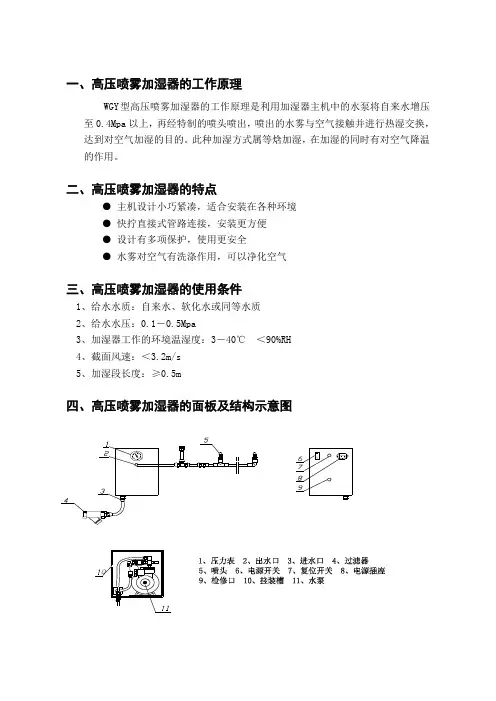

一、高压喷雾加湿器的工作原理WGY型高压喷雾加湿器的工作原理是利用加湿器主机中的水泵将自来水增压至0.4Mpa以上，再经特制的喷头喷出，喷出的水雾与空气接触并进行热湿交换，达到对空气加湿的目的。

此种加湿方式属等焓加湿，在加湿的同时有对空气降温的作用。

二、高压喷雾加湿器的特点● 主机设计小巧紧凑，适合安装在各种环境● 快拧直接式管路连接，安装更方便● 设计有多项保护，使用更安全● 水雾对空气有洗涤作用，可以净化空气三、高压喷雾加湿器的使用条件1、给水水质：自来水、软化水或同等水质2、给水水压：0.1－0.5Mpa3、加湿器工作的环境温湿度：3－40℃ ＜90%RH4、截面风速：＜3.2m/s5、加湿段长度：≥0.5m四、高压喷雾加湿器的面板及结构示意图五、高压喷雾加湿器型号编制说明WGY －喷雾量威思顿公司高压喷雾加湿器六、高压喷雾加湿器安装示意图1、卧式空调机组中的安装示意图四通喷头放大(旋转)固定板软管快拧接头软管钻孔软管快拧接头放大2、立式空调机组中的安装示意图八、高压喷雾加湿器技术参数九、高压喷雾加湿器计算选型●全新风空调中求加湿量计算公式 W=Q ·P ·1.2·(d 2－d 1)●部分新风空调中求加湿量计算公式 W=Q ·P ·1.2·新风比·(d 2－d 1)公式中：W ：有效加湿量（kg/h ） Q ：空调机风量m 3/h P ：空气容量1.2 kg/m 3d 1：加湿前空气含湿量kg/kg （需查焓湿图） d 2：加湿后空气含湿量kg/kg（需查焓湿图）● 喷雾量计算公式(通过以上公式计算的结果代入下面公式中可得喷雾量)E = W ÷η公式中：E ：喷雾量 W ：有效加湿量 η：加湿效率型号 WGY-30 WGY-50 WGY-75 WGY- 100 WGY-125 WGY-150 WGY-175 WGY-200 WGY-225 喷雾量 (kg/h) 305075100125 150175200225喷雾压力 (Mpa) >0.4喷头 数量 2 4 5 7 8 10 12 13 15 喷杆排数 单排单排单排单排单排单排双排双排双排电源 AC 220V 50HZ额定功率W 180W330W380W给水管径DN15型号 WGY-250 WGY-275 WGY-300 WGY-325 WGY-350 WGY-400 WGY-450 WGY-500 WGY-550 WGY600 喷雾量kg/h 250275300325350400450500550600喷雾压力 Mpa >0.5喷头 数量 17 19 20 22 24 27 30 33 37 40 喷杆排数 双排双排双排双排双排三排三排三排三排三排电源 AC 220V 50HZ额定功率 （W ） 450W550W给水管径DN15十、高压喷雾加湿器快速选型表1、新风机组配备高压喷雾加湿器选型表OA：0℃ 50%RH RA：20℃ 45%RH注：高压喷雾加湿器喷头喷雾量为15kg/h2、组合式空调配备高压喷雾加湿器选型表OA：0℃ 50%RH RA：20℃ 45%RH注：以上选型表中空调新风量≤30%十一、高压喷雾加湿器使用中的注意事项1、高压喷雾加湿器的选型参数为喷雾量，不要误认为加湿量，喷雾量=加湿量÷加湿效率。

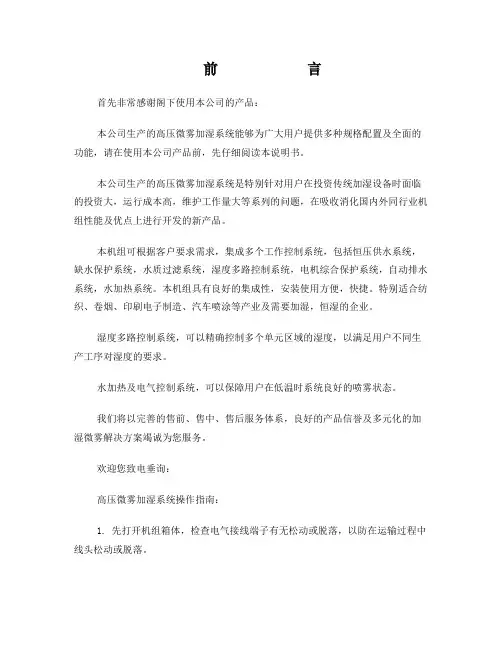

前言首先非常感谢阁下使用本公司的产品：本公司生产的高压微雾加湿系统能够为广大用户提供多种规格配置及全面的功能，请在使用本公司产品前，先仔细阅读本说明书。

本公司生产的高压微雾加湿系统是特别针对用户在投资传统加湿设备时面临的投资大，运行成本高，维护工作量大等系列的问题，在吸收消化国内外同行业机组性能及优点上进行开发的新产品。

本机组可根据客户要求需求，集成多个工作控制系统，包括恒压供水系统，缺水保护系统，水质过滤系统，湿度多路控制系统，电机综合保护系统，自动排水系统，水加热系统。

本机组具有良好的集成性，安装使用方便，快捷。

特别适合纺织、卷烟、印刷电子制造、汽车喷涂等产业及需要加湿，恒湿的企业。

湿度多路控制系统，可以精确控制多个单元区域的湿度，以满足用户不同生产工序对湿度的要求。

水加热及电气控制系统，可以保障用户在低温时系统良好的喷雾状态。

我们将以完善的售前、售中、售后服务体系，良好的产品信誉及多元化的加湿微雾解决方案竭诚为您服务。

欢迎您致电垂询：高压微雾加湿系统操作指南：1. 先打开机组箱体，检查电气接线端子有无松动或脱落，以防在运输过程中线头松动或脱落。

2. 检查高压水泵各部分管路有无松动，水泵是否缺油，确认后向机组水箱注水，水满后请检查水箱和各接头是否有渗漏现象。

3. 连接好三相四线电源进线。

（电机正反转都可以正常工作）4. 合上断路器，检查电源指示灯是否工作。

5. 先把手动—自动旋钮开关扭向手动位置，看高压水泵是否能直接启动，看工作指示灯是否在工作。

6. 如缺水鸣蜂器鸣叫，请检查水箱是否缺水，此时整个工作电路断电以确保机组安全。

请注意，当主机刚开始工作时，鸣蜂器是鸣叫的，水位高于水位开关后机组即正常工作.７、不要试图更改已有的电气控制电路的结构，以防触电事故发生或使机组受到损坏。

８、务必定期检查水泵的机油，并更换之，以确保水泵能够长期无故障运行。

目录系统组成………………………………………………………………………………安装前准备……………………………………………………………………………水电供应………………………………………………………………………………主机安装………………………………………………………………………………设备原理………………………………………………………………………………电路原理………………………………………………………………………………水系统原理……………………………………………………………………………主机分解图……………………………………………………………………………操作维护说明…………………………………………………………………………喷嘴堵塞后清洗方法…………………………………………………………………高压水泵………………………………………………………………………………高压电磁阀……………………………………………………………………………水过滤器………………………………………………………………………………主机工作原理…………………………………………………………………………常见故障及其解决方法………………………………………………………………常见故障………………………………………………………………………………控制系统故障…………………………………………………………………………湿度显示故障…………………………………………………………………………主机震动………………………………………………………………………………维护保养………………………………………………………………………………技术规格和参数………………………………………………………………………保修卡…………………………………………………………………………………一、系统组成本机组有一到三个出水口，可带10—400个喷嘴，本机需要连接的出水管数目和喷嘴个数以及设置需根据实际情况设定，具体配置请联系我们的销售人员。

防滴水变频超高压微雾加湿降温机系统组成方框图第 1 页(1)进水阀(2)水质过滤器(3)加湿机主机(4)电脑多路湿控器(5)高压控制阀(电动或手动) (6)喷嘴(7)高压三通、四通(8)高压管(9)塑包钢丝绳(10)温湿度传感器(11)冷水机组（选配）(12)离子软水机(13)高压单向阀(14)高压电动阀排污系统2.安装示意图第 2 页五、加湿降温效果第 3 页1、全年候任何季节保证室内湿度达到70±5%RH（30-90%任意设定）。

2、雾粒直径0.1-10微米，不滴水、不凝水。

3、加湿效率达到100%。

4、室内降温3-5℃；加冷水机组和排风扇后，室内降温5-8℃。

5、离地面2.8米的空间，不因加湿雾气影响光线和视线。

6、除静电、除飞花、除棉毛。

增加纱棉强度，改善纱线CV值或改善印刷质量。

7、改善工作环境，清爽、干净。

六、特点和优势第 4 页1、采用变频技术，功耗小，噪声小、使高压泵磨损小、寿命长2-3倍。

2、加湿量大；每台加湿机可满足10000-24000m3房间的加湿要求。

3、节能；不需要空压机，总功耗小于2.5kw，为空压机气水式和离心式能耗的二十分之一。

4、湿度均匀。

5、全自动控制，无需人值守。

6、稳定可靠，寿命长。

主机部件全为进口，寿命超过5年。

7、有高压单向阀和高压电磁阀组成的自动排污系统。

不结垢，不堵塞，不发臭，不滴水七、主机及主要部件、元件性能1、主机：(1)高压泵：高压陶瓷柱塞泵，产地美国、意大利。

压强：150kg/cm2 ，流量为每分钟8升、10升、15升、20升。

(2)电机：产地西门子（泵机一体化产地美国、意大利）。

(3)高压电磁阀、调压阀：产地美国、意大利。

主机数字控制面板第 5 页(4)全数字电脑屏控制：设定加湿状态、自动加湿，派冲加湿和连续加湿二种状况。

喷雾时间自动跟踪室内湿差。

自动加水、自动排污。

(5)湿度控制精度3%RH(6)内置循环水箱0.6m3不锈钢。

大型厂房加湿就选择大型高压微雾加湿器|实物图-高压微雾加湿器性能简介目前，无论是在农业还是工业生产中，节能和环保在当今受到越来越多的关注。

很多车间需要恒温恒湿，。

我们重点介绍一下高压微雾加湿器，对于加温这里就不多说了，而加湿如何选择呢，首先我们来看下高压微雾加湿器的加湿方式：将自来水经加湿器主机增压后，通过特制的喷头雾化高速喷出，形成细小的水雾粒子，与流动的空气进行热湿交换，吸收空气中的热量( 或显热) ，汽化、蒸发。

使空气的湿度增加，实现对空气的加湿目的。

简单了解高压微雾加湿器系统配置，主机供电电源，主机用电过流保护、过压保护、缺相保护、过热保护、短路保护等，北京百力拓强高压微雾加湿器从机组的外壳材质、刚性、防腐性能等方面都比普通高压微雾加湿器做了技术性提高，更能适应恶劣环境。

进水使用多组过滤系统，无需排水。

操作功能齐全，可配备温湿度控制器、时间控制器以及急停开关。

系列产品外款美观、安装简易、环保节能，常运用于各行各业，广受用户的好评与赞赏。

我们一直坚持：注重培育用户的满意度和忠诚度，不断提高与用户沟通的服务水准。

高压微雾加湿器|不锈钢喷头|陶瓷喷头|高压加湿器管件大全组图：“因为专注，所以专业”，我公司将一如既往的倾尽公司全体员工的心血为您生产优质的产品。

欢迎新老客户来电垂询。

北京百力拓强高压微雾加湿器的应用：在纺织厂、印刷厂使用高压高压微雾微雾加湿器加湿器，防静电、不断头、不粘连堆积，不停车，无疵点，不毛糙，显著提高生产效率；降低次品率；降尘、降飞花，降温度，显著提高空气质量，改善工作环境；增湿、保湿、控湿，显著增加产品重量与数量增收。

更适合高空间、大面积车间使用。

当用做大空间直接加湿时，不必每个加湿区域都安装高压微雾主机，可以分路控制每个区域的加湿，每个区域可以有若干个喷嘴，只需一台主机供应恒压水。

当此区域的湿度达到设定要求时，分路控制单元可切断此路的加湿而不影响其他区域的工作，从而满足厂房内不同区域不同湿度的要求。

新风机组高压微雾加湿器工作原理概述新风机组高压微雾加湿器是一种常见的加湿设备，它通过将水雾化成微小颗粒，并与空气混合，将湿度提高到适宜的水平。

本文将详细介绍新风机组高压微雾加湿器的工作原理。

工作原理新风机组高压微雾加湿器的工作原理可以分为以下几个步骤：水供给1.：新风机组高压微雾加湿器通过供水管道将水引入设备中。

供水系统通常包括水泵、水位控制器和过滤器等组件，以确保供给的水质纯净、稳定。

水雾化2.：当新风机组高压微雾加湿器接收到水后，水泵会将水送入雾化器中。

雾化器一般采用高压喷嘴技术，通过高压气流将水分子雾化成微小颗粒。

混合均匀3.：雾化后的水雾与新风机组的新鲜空气混合。

新风机组通过风机将外部空气引入，加湿器将产生的水雾与空气良好混合，形成湿度适宜的湿化空气。

湿化过滤 4.：加湿后的空气通过湿化过滤器，用于去除微小悬浮颗粒、细菌和异味等不良物质。

湿化过滤器可以有效提高室内空气的质量。

优势和应用领域新风机组高压微雾加湿器在以下几个方面具有一定的优势：高效加湿-：新风机组高压微雾加湿器可以将水雾化成微小颗粒，使得湿化效果更为明显，提高加湿效率。

节能环保-：相比传统加湿设备，新风机组高压微雾加湿器的能耗更低，更环保。

无水垢问题-：由于雾化水颗粒较小，新风机组高压微雾加湿器不易产生水垢现象，减少设备维护和清洁的成本。

新风机组高压微雾加湿器在以下领域有广泛的应用：办公环境1.：新风机组高压微雾加湿器可以提供适宜的湿度，改善办公环境，增加员工的舒适感和工作效率。

医疗卫生2.：新风机组高压微雾加湿器在医院、实验室等场所有广泛应用，可为敏感仪器保持恒定的湿度，避免设备故障和误差。

注意事项在使用新风机组高压微雾加湿器时，需要注意以下几个事项：维护保养1.：定期清洁和维护加湿器，以确保其正常运行并延长使用寿命。

水质要求2.：选择优质的水源供给加湿器，以避免水垢和细菌滋生。

适宜湿度3.：保持室内湿度在40%~60%的适宜范围内，避免湿度过高或过低对人体和设备的不利影响。

安装、调试、操作、维护手册上海亚泰消防工程有限公司目录一、总则 ------------------------------------------------------------------------------------------------------------ 11、说明-------------------------------------------------------------------------------------------------------- 12、编制依据 ------------------------------------------------------------------------------------------------- 1二、系统的组成及工作原理 ----------------------------------------------------------------------------------- 21、系统组成 ------------------------------------------------------------------------------------------------- 22、系统工作原理 ------------------------------------------------------------------------------------------- 2三、系统的操作--------------------------------------------------------------------------------------------------- 51、系统自动启动 ------------------------------------------------------------------------------------------- 52、系统手动电气启动------------------------------------------------------------------------------------- 53、系统的机械应急启动---------------------------------------------------------------------------------- 54、系统恢复 ------------------------------------------------------------------------------------------------- 5四、施工安装要求及方法 -------------------------------------------------------------------------------------- 61. 管网安装 -------------------------------------------------------------------------------------------------- 62. 喷头的安装----------------------------------------------------------------------------------------------- 83. 区域阀箱的安装----------------------------------------------------------------------------------------- 84. 泵组的安装----------------------------------------------------------------------------------------------- 95. 压力试验 -------------------------------------------------------------------------------------------------- 96. 对系统安装的综合检查 ------------------------------------------------------------------------------- 9五、细水雾系统的调试 ---------------------------------------------------------------------------------------- 101. 系统调试条件------------------------------------------------------------------------------------------- 102. 泵的手动启动和应急停止的测试------------------------------------------------------------------ 103. 备用泵的自动启动调试 ------------------------------------------------------------------------------ 104. 通过单个喷头的模拟喷放对主泵自动启动的测试-------------------------------------------- 115. 储水箱内液位开关功能测试------------------------------------------------------------------------ 116. 主、备电源的自动转换 ------------------------------------------------------------------------------ 117. 泵的远程操作------------------------------------------------------------------------------------------- 128. 检查流量开关、喷头玻璃球------------------------------------------------------------------------ 129. 系统联动启动测试 ------------------------------------------------------------------------------------ 12六、细水雾系统的维护 ---------------------------------------------------------------------------------------- 131、基本要求 ------------------------------------------------------------------------------------------------ 132、系统检查与试验--------------------------------------------------------------------------------------- 133、系统维护 ------------------------------------------------------------------------------------------------ 14 附件：高压泵控制柜操作面板介绍------------------------------------------------------------------------- 151. 高压细水雾泵组控制盘操作面板如下图所示：----------------------------------------------- 152. 泵控制柜功能测试 ------------------------------------------------------------------------------------ 16一、总则1、说明1.1为了确保高压细水雾灭火系统施工、调试、验收的顺利进行，以及系统的正常运行和系统的日常维护，特制定本手册。

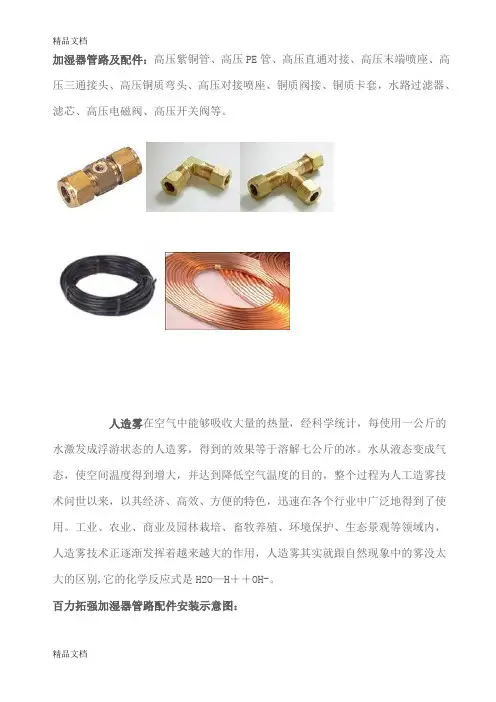

加湿器管路及配件：高压紫铜管、高压PE管、高压直通对接、高压末端喷座、高压三通接头、高压铜质弯头、高压对接喷座、铜质阀接、铜质卡套，水路过滤器、滤芯、高压电磁阀、高压开关阀等。

人造雾在空气中能够吸收大量的热量，经科学统计，每使用一公斤的水激发成浮游状态的人造雾，得到的效果等于溶解七公斤的冰。

水从液态变成气态，使空间温度得到增大，并达到降低空气温度的目的，整个过程为人工造雾技术问世以来，以其经济、高效、方便的特色，迅速在各个行业中广泛地得到了使用。

工业、农业、商业及园林栽培、畜牧养殖、环境保护、生态景观等领域内，人造雾技术正逐渐发挥着越来越大的作用，人造雾其实就跟自然现象中的雾没太大的区别,它的化学反应式是H2O—H＋＋OH-。

百力拓强加湿器管路配件安装示意图：
人造雾加湿系统的造雾原理基于自然现象，例如水蒸气、云和雾。

可以让您随时随地生成这样的环境。

人造雾作为一种景观，应该考虑以清新空气，模拟荒野山谷中的自然雾气为主，兼做降温、加湿和除尘。

杭州嘉友实业有限公司

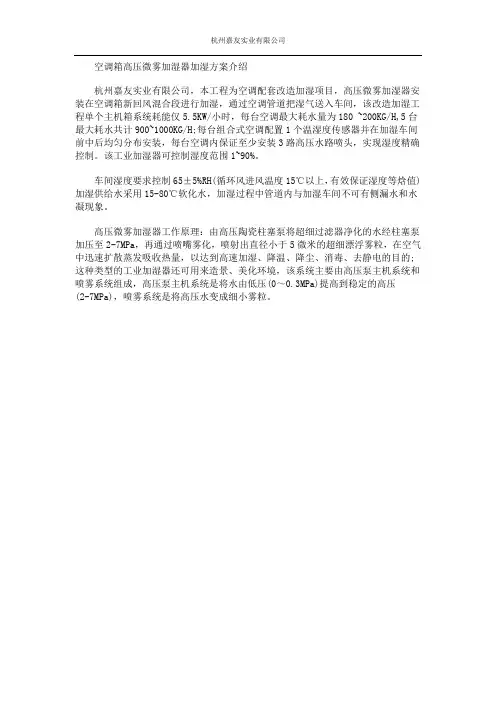

空调箱高压微雾加湿器加湿方案介绍
杭州嘉友实业有限公司，本工程为空调配套改造加湿项目，高压微雾加湿器安装在空调箱新回风混合段进行加湿，通过空调管道把湿气送入车间，该改造加湿工程单个主机箱系统耗能仅5.5KW/小时，每台空调最大耗水量为180 ~200KG/H,5台最大耗水共计900~1000KG/H;每台组合式空调配置1个温湿度传感器并在加湿车间前中后均匀分布安装，每台空调内保证至少安装3路高压水路喷头，实现湿度精确控制。

该工业加湿器可控制湿度范围1~90%。

车间湿度要求控制65±5%RH(循环风进风温度15℃以上，有效保证湿度等焓值)加湿供给水采用15-80℃软化水，加湿过程中管道内与加湿车间不可有侧漏水和水凝现象。

高压微雾加湿器工作原理：由高压陶瓷柱塞泵将超细过滤器净化的水经柱塞泵加压至2-7MPa，再通过喷嘴雾化，喷射出直径小于5微米的超细漂浮雾粒，在空气中迅速扩散蒸发吸收热量，以达到高速加湿、降温、降尘、消毒、去静电的目的;这种类型的工业加湿器还可用来造景、美化环境，该系统主要由高压泵主机系统和喷雾系统组成，高压泵主机系统是将水由低压(0～0.3MPa)提高到稳定的高压
(2-7MPa)，喷雾系统是将高压水变成细小雾粒。

高压微雾加湿方案
高压微雾加湿方案是一种通过高压技术将水分细化成微小的水滴，并通过喷射系统将其均匀释放到空气中的加湿方法。

这种技术可以有效提高室内空气的湿度，为人们创造一个舒适的生活环境。

高压微雾加湿方案的原理相对简单，但却非常有效。

首先，通过高压泵将水推送到微雾喷嘴，然后通过微雾喷嘴产生高速气流，将水分细化成微小的水滴。

这些微小的水滴非常容易悬浮在空气中，并迅速蒸发，从而增加室内空气的湿度。

与传统的加湿方法相比，高压微雾加湿方案具有许多优势。

首先，由于水滴非常细小，因此可以在室内空气中均匀分布，避免了传统加湿器可能造成的湿度不均匀问题。

其次，高压微雾加湿方案可以迅速提高室内湿度，节省时间和能源。

此外，由于水滴非常细小，不会落在物体表面上形成水渍，避免了传统加湿器可能造成的水渍问题。

高压微雾加湿方案在各个领域都有广泛的应用。

例如，在家庭中，可以通过安装高压微雾加湿系统来改善室内空气质量，提高生活质量。

在办公场所，高压微雾加湿方案可以提供一个舒适的工作环境，提高员工的工作效率。

在医疗机构和实验室中，高压微雾加湿方案可以控制空气湿度，创造一个适合病人康复和实验进行的环境。

总的来说，高压微雾加湿方案是一种先进的加湿技术，能够为人们
提供一个舒适、健康的室内环境。

通过将水分细化成微小的水滴，并通过高压喷射系统将其均匀释放到空气中，高压微雾加湿方案能够迅速提高室内湿度，改善空气质量。

无论是在家庭、办公场所还是医疗机构和实验室中，高压微雾加湿方案都能够发挥重要的作用，提升人们的生活品质和工作效率。

高压微雾加湿装置高压微雾加湿装置是一种利用高压水泵将水压升至3000~5000倍的装置，通过雾化器将水分分散成微小的水雾，并通过风扇或风冷设备将其吹送至室内或室外空气中的加湿设备。

高压微雾加湿装置具有雾化效果好、颗粒细小、雾化均匀等特点，特别适合干燥环境下的空气调节和加湿。

高压微雾加湿装置的工作原理是将普通自来水通过高压水泵增压，使水压达到3000~5000PSI，然后通过微雾雾化器进行雾化。

微雾雾化器内部是由许多微小的喷孔构成的，在高压水的作用下，喷孔会产生高速旋转的水流，并以高速喷射出来，形成微小的水雾颗粒。

这些微小的水雾颗粒，通常直径在1~10微米之间，悬浮在空气中形成均匀的水雾。

高压微雾加湿装置与传统的加湿器相比，具有以下优势：1. 雾化效果好：由于高压微雾加湿装置使用高压水泵进行雾化，能够将水分分散成微小的水雾颗粒。

这些微小的水雾颗粒在空气中悬浮时间长，能够更好地与空气混合，提高加湿效果。

2. 颗粒细小：高压微雾加湿装置产生的水雾颗粒直径通常在1~10微米之间，非常细小。

这种细小的颗粒能够更好地与空气混合，降低水分传输阻力，提高加湿效果。

3. 雾化均匀：高压微雾加湿装置能够通过调节水泵的流量和压力，控制雾化器的喷雾量和雾化效果。

这样可以确保雾化均匀，不会产生水雾过多或过少的情况，提高加湿效果。

4. 易于控制：高压微雾加湿装置通常配有智能控制系统，可以根据实际需要进行自动调节。

可以根据室内空气湿度、温度等参数，自动控制加湿量和运行时间，保持室内空气湿度在合适的范围内。

高压微雾加湿装置的应用领域广泛，主要用于以下方面：1. 室内空气调节：室内空气干燥对人体健康和舒适度都有不良影响。

高压微雾加湿装置可以将干燥的室内空气加湿，提高室内空气质量，减少空气中的尘土颗粒，改善人体的呼吸道问题。

2. 工业加湿：在一些特殊的工业环境中，例如纺织、造纸、印刷、电子、制药等行业，需要控制空气湿度。

高压微雾加湿装置可以提供高效均匀的加湿效果，满足工业环境的需求。

高压微雾加湿设备是特别针对大型车间在投资传统加湿设备,面临的投资大、运行成本高、维护工作量大等问题，引进国际先进技术，经过科学的改进而研制生产的，在系统的稳定性和降低能耗方面取得了突破性进展，并成功的进行了多个系统集成，输入电源检测保护系统、恒压供水系统、断水保护系统、湿度自动控制系统、电机保护系统、自动供水、排水系统、自动卸压系统、液压油更换系统等。

使系统整体更可靠，更安全。

特别适合于纺织、卷烟、电子、工业除尘、酿造、印刷等产业的大空间整体或局部加湿，以及空调段加湿。

喷嘴流量越小，喷出雾点越细蒸发越快速，冷却效果越好。

为使喷嘴免于阻塞，高品质的水源供应是必要的：以家庭饮用水的水源供应喷雾系统时。

型号：AHW系列类别：高压微雾加湿器--加湿系统品牌：百力拓强简单对高压微雾加湿系统的概述:大型工业高压微雾加湿系统是新一代节能高效洁净的加湿设备，在众多的工业领域得到迅速推广使用，所以成为替代高压喷雾加湿器、气水混合加湿器、喷淋室加湿器等众多加湿型式的最佳选择。

工业型的高压微雾加湿器是使用高压陶瓷柱塞泵通过专业高压PE管路将净化过的水加压至30-70Kg/c㎡之间，然后通过高压水管将高压水传送到特殊的微雾喷嘴上，并以3～10μm的云雾状喷射到空气中，水雾在空气中吸收热量，从液态变成气态，使空气中湿度增大，并同时降低空气温度，这个过程为等焓加湿降温过程。

如此时空气中粉尘量较大，则粉尘会因与水气结合变重而沉降到地面，这也就是高压微雾系统降尘的工作原理。

同时由于雾粒极细，水气与空气可以进行充分有效的接触，空气中有害气体也易溶解于水雾中，高效型高压微雾加湿器的加湿量从几公斤到1500Kg/h内可自由选择，这是其他等焓加湿器无法比拟的。

高压微雾加湿器工作原理：高压微雾加湿器是我公司引进国外先进的技术，结合我国国情开发、研制和生产的具有高科技含量的加湿系统，它利用柱塞泵将经过超强过滤器净化处理过的水加压至30-70kg/cm2，通过高压管路将加压的水输送到“超微细”喷嘴雾化，并高速旋转,以1～15μm的超微雾粒子喷射到整个空间，超微雾粒子在空气中吸收热量，汽化、蒸发，空间湿度增大，空气的温度降低。

高压细水雾系统施工安装调试操作维护手册高压细水雾系统是一种可以通过高压泵将水喷雾成细小水滴的系统。

这种系统可以用于消防、喷淋冷却、除尘等多种场合。

这篇手册将介绍高压细水雾系统的施工安装、调试操作和维护。

施工安装确定水源和水质在安装高压细水雾系统之前，需要考虑水源和水质。

一般而言，高压细水雾系统需要使用清洁、无杂质的水源。

如果使用不当的水源或水质不好的情况下，会导致雾化器堵塞或喷嘴受损，从而影响高压细水雾系统的工作效果。

安装支架在安装高压细水雾系统之前，需要确定支架的位置，并进行支架的安装。

支架要求安装牢固，以保证高压细水雾系统不会因为支架不牢固而受损或者影响到工作效果。

安装高压泵安装高压泵的时候，需要将高压泵与电源线和水源连接起来。

在连接的过程中，需要注意电流和电压的匹配，并且不能超过高压泵的最大负荷容量。

在将高压泵安装到支架上之后，需要将高压泵的输出口接到高压细水雾系统的主管道上。

安装水管和喷嘴安装水管和喷嘴的时候，需要根据实际的情况选择合适的水管与喷嘴，并且进行在主管道中的布局与固定。

将水管和喷嘴与支架相连，并保证连接处紧密，以避免水管和喷嘴松动或脱落的情况。

安装控制器在连接高压泵、水管和喷嘴之后，需要安装控制器。

控制器可以根据需求进行调节和控制，以达到最佳的工作效果。

在安装控制器的过程中，需要注意控制器的接线方式以及与高压泵、水管和喷嘴的连接方式。

调试操作检查工作状态在施工安装之后，需要进行高压细水雾系统的调试操作。

调试操作的第一步是检查工作状态，包括高压泵、喷嘴和水管等等。

检查完毕后，需要确认系统的工作状态是否正常，并进行相关的修复和调整。

调节喷嘴在确定工作状态正常后，需要进行喷嘴的调节工作。

调节的目的是保证喷嘴可以喷出合适的水雾，并且不会对周围环境造成不良的影响。

在调节的过程中，需要根据实际的需求进行相关的操作，包括调节喷嘴的角度、水雾的喷射强度以及雾化器的阻力等等。

调节控制器在调节喷嘴和水管之后，需要进行控制器的调节工作。

工业空调机组高压微雾加湿技术分析摘要：近年来，高压微雾加湿在工业空调的应用问题得到了业内的广泛关注，研究其相关课题有着重要意义。

关键词：工业空调；高压微雾加湿；技术分析1高压微雾加湿原理及节能分析1.1高压微雾加湿原理（如图1）图1 高压微雾加湿工作原理示意图将净化后的水加压至1~7MPa，通过高压水管将水传送至微雾喷嘴，并以3-10um的云雾状喷射到空气中，与湿空气接触，实现等焓加湿过程。

高压微雾加湿比较节能，雾化1kg水只需要10w的电功率，比传统电极或者电热加湿都节能。

且对水的利用率较高，可达99%。

使用高压微雾加湿系统时，为避免喷嘴堵塞，必须使用洁净且硬度<0.03mg/L 的软化水。

一台高压微雾加湿主机可对应多台加湿杆，供给多达6台空调机组加湿。

其喷雾管道-般为不锈钢管道，同系统中管道长度不宜大于100m.高压微雾的节能分析：由于将水直接雾化成极小的雾滴，并立即气化，故高压喷雾系统耗能低、平均雾化1升水耗电仅为0.005KW。

以加湿8000平方空间为例：用水≤800，雾化率达98%，每KG水可消耗掉空气中2250KJ的热量，夏季室温可降低3-4℃，这种雾化方式由于是高压雾化，水分子在压力水的喷射作用下，分裂形成负离子，使车间负离子浓度增加，可起到改善空气质量的功效。

2 高压微雾加湿器的主要组成系统2.1 泵站单元高压陶瓷柱塞泵能产生3～7MPa的高压水，可适应5kg/h∽900kg/h流量间的稳压调整，并有多种保护功能；性能稳定、可靠耐用、连续性工作强。

2.2 超微雾化喷嘴核心部分采用钛合金材料制造和自带限压启动阀，外壳采用铜质或不锈钢材质制造，具有喷雾细，不磨损，压力损失小，防堵塞、不滴水等特点。

孔径：0.1524mm喷雾量：2.46kg/h（在P=4MPa时）。

2.3控制单元微电脑全自动控制，自动过滤、自动加湿、自带湿度控制接口，实现湿度的自动调节和控制。

2.4 高压分路阀单元高压分路阀可根据要求自动实现高压水向多路超微喷嘴单元供水或泄水。

【关键字】方案中央空调用高压微雾加湿设备目录一、概述二、设计依据三、设备介绍四、设备选型表五、设备价格表六、微雾设备图片七、近期工程业绩八、产品售后服务一、概述现代空气调节的完整概念不仅包括温度调节，还包括湿度调节。

清新湿润的空气不仅使人精神气爽、精神饱满地工作、学习，还可降低静电、保护电子设备、电器元件，延长其使用寿命，同时还可以对大型厂房或车间的直接降温和空气加湿。

北京福洋兴业空气技术有限公司是专业从事工业加湿和除湿设备开发、设计、生产、销售的高新技术企业，拥有现代化的设备加工、实验中心和一批高素质的开发、设计及生产技术人才；我公司在消化吸收国内外先进加湿技术的基础上，采用计算机辅助设计，研发并生产出了高质量、高性能的各种工业加湿和除湿设备。

公司成立以来，产品已经广泛应用于商用写字楼、宾馆、公寓、饭店、计算机房、印刷车间、喷漆车间、制药车间、纺织车间、电子车间、食品加工车间等系统中。

公司全体员工十分珍惜此次贵方给予的机会，我们愿以高质量的产品，先进的技术，优质的服务，以及近几年成熟的加湿经验为贵项目日后的正常运营提供坚强有力的支持。

福洋公司设有专门的技术服务中心和售后服务中心，负责向客户免费提供关于设备使用的技术咨询、技术指导、技术培训等服务。

我公司以“用户至上，质量第一，技术领先”为服务宗旨，努力营造自己的品牌，互惠互利共同发展。

我们愿意用自己的技术和产品竭诚为各界服务。

二、设计依据根据贵单位提供的空调技术参数和车间工况条件，经过计算推荐采用每小时400的加湿机一台。

我们推荐采用一台变频型福洋高压微雾加湿器给空调加湿，加湿机配有专用的软化水处理系统，确保加湿设备的喷头不被堵塞，确保加湿量不会降低。

福洋高压微雾加湿机具有放滴水，缺水保护，高低压保护和根据车间湿度实时自动控制加湿机的启动和停止。

三、设备简介（1）.微雾加湿原理高压微雾加湿系统的工作原理是利用高压柱塞泵将水压提高到7Okg/cm,然后将加压后的水经耐高压输送管线由专业喷嘴将其雾化,产生0.3-3的微雾颗粒,使其能够迅速从空气中吸收热量完成汽化并扩散,从而完成空气加湿的目的。
