思考与习题1-1 1—35图中,已知电流I =—5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a ）U=-RI=50V b ）U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示，通过实验测量得知:I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。
（2）计算各元件的功率，判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=—U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
已知U =220V ，I = -1A,试问哪些方框是电源，哪些是负载？图1-37 题1-3图解:a)P=UI =-220W ，为电源；b)P=—UI=220W,为负载;c)P=—UI=220W ，为负载；d ）P=UI =—220W ，为电源。
1—4 图1—38所示电路中，已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ，若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。
（2）求出电压U AB 、U CD 、U EF 、U GH 的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗?解：(2） U AB =—75V,U CD =50V,U EF =17。
5V ，U GH =7.5V（3） U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。
电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。
2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。
（2）电流表必须串接到被测量的电路中。
（3）电流必须从电流表的正端流入负端流出。
（4）选择合适的量程。
五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。
电工电子技术课后习题与答案(a)(b)图4-24 习题4、1的图解（a）(b)4、2 在图4-25所示电路中，已知I =10mA，R1 =3kΩ，R2 =3kΩ，R3 =6kΩ，C =2μF，电路处于稳定状态，在时开关S合上，试求初始值(0+)，(0+)。
图4-25解对点写结点电压方程有将有关数据代入有4、3 图4-26所示电路已处于稳定状态，在t = 0时开关S闭合，试求初始值(0+)、(0+)、(0+)、（0+）、(0+)。
图4-26解对结点写KCL方程有4、4 如图4-27所示电路，在t = 0时开关S由位置1合向位置2，试求零输入响应(t)。
图4-27 解开关合向位置1后有零输入响应为4、5 在图4-28所示电路中，设电容的初始电压为零，在t = 0时开关S闭合，试求此后的(t)、(t)。
图4-28解已知，开关在时合上，电路的响应是零状态响应，首先利用戴维南定理对电路进行化简4、6 如图4-29所示电路，开关S在位置a时电路处于稳定状态，在 t = 0时开关S合向位置b，试求此后的(t)、(t)。
图4--29解此时电路的响应是全响应开关由位置a合向位置 b后，零输入响应为零状态响应为全响应为4、7 图4-30所示电路在开关S打开前处于稳定状态，在t = 0时打开开关S，求(t)和t =2ms时电容储存的能量。
图4--30解零输入响应零状态响应全响应当时，4、8 电路如图4-31所示，设电感的初始储能为零，在t = 0时开关S闭合，试求此后的(t)、(t)。
解已知，开关合上后，利用戴维南定理对电路进行化简有图4-31已知，开关合上后，利用戴维南定理对电路进行化简有4、9 图4-32所示为一个继电器线圈。
为防止断电时出现过电压，与其并联一放电电阻，已知V,，线圈电感H，,试求开关S断开时(t)和线圈两端的电压(t)、。
设S断开前电路已处于稳定状态。
解4、10 电路如图4-33所示，在t = 0时开关S合上，试求零输入响应电流(t)。
第6章习题答案6.1.1 选择题（1）在LC并联谐振回路谐振时，若电感的中间抽头交流接地，则首端与尾端的信号电压相位 B 。
A. 相同B. 相反C. 90 。
D. -90 。
（2）在LC并联谐振回路谐振时，若电感的首端或尾端交流接地，则电感其它两个端点的信号电压相位 A 。
A. 相同B. 相反C. 90 。
D. -90 。
（3）自激振荡是电路在__B___的情况下，产生了有规则的、持续存在的输出波形的现象。
A. 外加输入激励B. 没有输入信号C. 没有反馈信号（4）正反馈是放大电路产生自激振荡的__A____。
A. 必要条件B. 充分条件C. 充要条件（5）在正弦波振荡电路中，能产生等幅振荡的幅度条件是__A____。
A. B. C.（6）正弦波振荡电路的起振条件是__B____。
A. B. C.（7）在RC型正弦波振荡器中，通常是利用___B______来自动的稳定振荡器输出的幅度。
A. 线性特性元件B. 非线性特性元件C. 电抗特性元件（8）在题图6.1.1所示电路中，谐振回路由___A______元件组成。
A. 、B. 、C. 、、题图 6.1.1（9）在题图6.1.1所示电路中，电路的谐振频率____C_____。
A. B. C.（10）电路如题图6.1.2所示，设运放是理想器件，，为使该电路能产生正弦波，则要求____C_____。
A. （可调）B. （可调）C. （可调）题图 6.1.2（11）对于LC正弦波振荡电路，若已满足相位平衡条件，则反馈系数越大，__A______。
A.越容易起振B. 越不容易起振错误C.输出越小6.1.2判断下列说法是否正确，在括号中画上“√”或“×”。
（1）在反馈电路中，只要安排有LC谐振回路，就一定能产生正弦波振荡。
（ⅹ）（2）对于LC正弦波振荡电路，若已满足相位平衡条件，则反馈系数越大，越容易起振。
（√）（3）电容三点式振荡电路输出的谐波成分比电感三点式的大，因此波形较差。
第1章 直流电路 习题答案一、填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。
具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流R UI S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。
5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2. 电阻、电流和电压都是电路中的基本物理量。
（错）3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。
A 、吸收；B 、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（ C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。
第一章 直流电路 复习与考工模拟参考答案一、填空题1．12 V 、24 V 、36 V 2．5 W 3．2.178×108 J 4．并联 5．12 K Ω 二、选择题 1．D2．A3．D4．D5．C三、判断题1．× 2．× 3．× 4．√ 5．√ 四、分析与计算题1．0.01 A ；10 mA ；1.0×104 μA 2．（1）A 115（或0.45 A ）（2）5.6 KW •h （3）2.8元第二章 电容与电感 复习与考工模拟参考答案一、填空题 1．106；1012 2．耐压3．储能；磁场；电场 4．103；1065．电阻（或欧姆） 二、选择题 1．D2．A3．C4．B5．A三、判断题1．√2．×3．×4．√5．√四、简答题略第三章磁场及电磁感应复习与考工模拟参考答案一、填空题1．安培定则（或右手螺旋定则）2．安培；BIlF=3．软磁物质；硬磁物质；矩磁物质4．电磁感应现象5．楞次二、选择题1．B 2．A 3．C 4．A 5．B三、判断题1．√2．√3．√4．×5．×四、分析与作图题1．略2．电流方向：BADCB第四章单相正弦交流电复习与考工模拟参考答案一、填空题1．振幅（最大值或有效值）；频率（周期或角频率）；初相2．V220（或311 V）；s2.0；rad/s)02（或314πrad/s1003．有效值4．电压与电流同频同相；电压超前电流900；电流超前电压9005．正比；反比6．在电感性负载两端并联一容量适当的电容器二、选择题1．B 2．B 3．B 4．D 5．C三、判断题1．×2．√3．×4．×5．√ 6. ×7. ×四、分析与计算题1．最大值：10 A；有效值：A5；周期：0.2 s；频率：5 Hz；初相：150022．440 W3．（1）R＝6Ω；L＝25.5 mH （2）0.6第五章三相正弦交流电复习与考工模拟参考答案一、填空题1．线电压；相电压；相电压；线电压2．220 V；380 V3．3；等于4．使不对称负载获得对称的相电压5．3；等于二、选择题1．D2．C3．A4．B5． A三、判断题1．√2．√3．√4．√5．×四、分析与作图题1．星形和三角形两种；画图略2．星形联结承受220V相电压；三角形联结时则承受380V线电压。

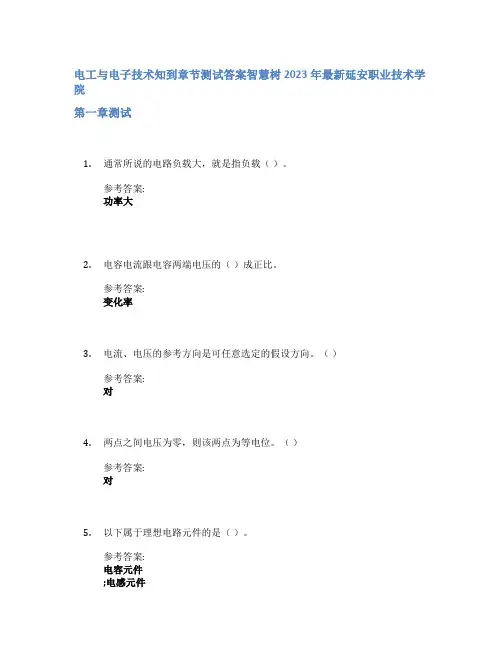

电工与电子技术知到章节测试答案智慧树2023年最新延安职业技术学院第一章测试1.通常所说的电路负载大，就是指负载（）。
参考答案:功率大2.电容电流跟电容两端电压的（）成正比。
参考答案:变化率3.电流、电压的参考方向是可任意选定的假设方向。
（）参考答案:对4.两点之间电压为零，则该两点为等电位。
（）参考答案:对5.以下属于理想电路元件的是（）。
参考答案:电容元件;电感元件;电阻元件;理想电压源和理想电流源6.电阻元件在电路中总是消耗电能的，与电流的参考方向无关。
（）参考答案:对7.当电容两端电压为零时，其电流必定为零。
（）参考答案:错8.一个完整的电路由（）组成。
参考答案:电源;中间环节;负载9.如图所示电路中，电阻Ｒ＝（）Ω。
参考答案:310.电路如图所示，电流I为4.5A，如果理想电流源断路，则I为（）。
参考答案:1.5A第二章测试1.三相四线供电线路，已知做星形连接的三相负载中 A相负载为纯电阻，B 相为纯电感， C相为纯电容，通过三相负载的电流均为10 A ，则中线电流为（）A。
参考答案:7.322.在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）。
参考答案:仍然对称3.三相对称电路是指( )。
参考答案:三相电源和三相负载都对称的电路。
4.三相四线制中，中线的作用是（）。
参考答案:保证三相电源电压对称5.已知两个正弦量分别为，则与的相位差为（）。
参考答案:180°6.已知两个同频率的相量分别为则其对应的正弦电压与的相位差为（）。
参考答案:0°7.某正弦电流，则其周期和有效值为（）。
参考答案:0.02s,70.7A8.相量的幅角为( )。
参考答案:-π/49.某正弦电压，超前, 则的初相角为（）。
参考答案:0°10.三相发电机绕组接成三相四线制，测得三个相电压三个线电压这说明（）。
C相绕组接反了第三章测试1.当线圈中通以电流后，沿铁心、衔铁和工作气隙构成回路的这部分磁通称为（），占总磁通的绝大部分参考答案:主磁通2.没有经过工作气隙和衔铁，而经空气自成回路的这部分磁通称为（）。
电工电子技术知到章节测试答案智慧树2023年最新汉中职业技术学院第一章测试1.关于电压源和电流源下列说法正确的是（）。
参考答案:实际电压源可以用一个理想电压源与一个电阻串联的电路模型来表示;两种电源等效变换后，对外电路任一处的电流和电压没有影响，但对于电源内部来说是不等效的;实际电流源可以用一个理想电流源与一个电阻并联的电路模型来表示;只有实际电压源和电流源之间才能相互等效变换，理想电压源与理想电流源之间没有等效关系2.如图所示的电路图中，支路个数与网孔个数分别为（）。
参考答案:3，23. 2、下面电路图中的受控源属于是哪种（）。
电流控制的电流源4.如图所示的电路，受控电压源的电压和功率为（）参考答案:12V，36W5.电路中的三个基本元件中，电阻为耗能元件，电容和电感是两种有记忆功能的储能元件。
（）参考答案:对第二章测试1.在负载为纯电容元件的正弦交流电路中，电压u与电流i的相位关系是（）参考答案:u滞后i 90º2. 2.已知正弦电流的有效值相量为则此电流的瞬时值表达式是下列式中的（）参考答案:10√2 si n（ωt-45°）3.有一RLC串联电路，已知，端电压U=10V，则I＝（）A24.在正弦交流电路中，某负载的有功功率P=1000W，无功功率Q=577var，则该负载的功率因数为（）参考答案:0.8665.正弦交流电的最大值等于有效值的（）倍。
参考答案:第三章测试1.三相对称电路是指（）。
参考答案:三相电源和三相负载均对称的电路2.若要求三相负载中各相电压均为电源相电压，则负载应接成（）。
参考答案:星形有中线3.下列三项异步电动机启动方式中，功率损耗大的是（）。
定子串电阻减压启动4.三相对称电路中，负载作星形联接时，。
（）参考答案:错5.中线不允许断开，因此不能安装保险丝和开关。
（）参考答案:对第四章测试1.对于交流电机，下列哪种方法属于变转差率调速（）。
参考答案:转子回路中串入可调电阻2.用来表明电机、电器实际位置的图是（）。
电工电子技术知到章节测试答案智慧树2023年最新重庆科创职业学院第一章测试1.对称三相电路中，三相正弦电压Y形连接，已知V，则应为（）。
参考答案:2.对称三相电源接对称△负载，线电流有效值为10A，则相电流有效值为（）。
参考答案:A3.储能元件的初始储能在电路中产生的响应（零输入响应）（）。
参考答案:仅有暂态分量4.几个电容、电阻、电感元件相串联，都消耗能量。
（）参考答案:对5.三相总视在功率等于总有功功率和总无功功率之和。
（）参考答案:错6.若电路中不含有独立激励源，则电路中就不会有电流和电压。
（）参考答案:对7.并联电路中，总电阻的倒数等于各支路电阻的倒数之和。
（）参考答案:错8.用戴维南定理计算电路中的等效电阻时，独立电压源开路，独立电流源短路。
（）参考答案:错第二章测试1.314μF 电容元件用在 100Hz 的正弦交流电路中，所呈现的容抗值为（）。
参考答案:5.1Ω2.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）。
参考答案:50mA3.u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。
参考答案:115°4.正弦量的三要素是指它的最大值、角频率和相位。
（）参考答案:错5.电抗和电阻的概念相同，都是阻碍交流电流的因素。
（）参考答案:错6.电阻元件上只消耗有功功率，不产生无功功率。
（）参考答案:对7.从电压、电流瞬时值关系式来看，电感元件属于动态元件。
（）参考答案:对8.无功功率的概念可以理解为这部分功率在电路中不起任何作用。
（）参考答案:错9.几个电容元件相串联，其电容量一定增大。
（）参考答案:错10.单一电感元件的正弦交流电路中，消耗的有功功率比较小。
（）参考答案:错第三章测试1.半导体二极管的主要特点是具有（）。
参考答案:单向导电性2.二极管导通的条件是加在二极管两端的电压（）。
参考答案:正向电压大于PN结的死区电压3.电路如图所示，二极管D为理想元件，US=5V，则电压uO= （）。
习题六6-1 (1) A; (2) C; (3) B; (4) C; (5) A6-2，黑表笔插入COM，红表笔插入V/Ω（红笔的极性为“+”），将表笔连接在二极管，其读数为二极管正向压降的近似值。
用模拟万用表测量二极管时，万用表内的电池正极与黑色表笔相连；负极与红表笔相连。
测试二极管时，将万用表拨至R×1k档，将两表笔连接在二极管两端，然后再调换方向，若一个是高阻，一个是低阻，则证明二极管是好的。
当确定了二极管是好的以后就非常容易确定极性，在低阻时，与黑表笔连接的就是二极管正极。
6-3 什么是PN结的击穿现象，击穿有哪两种。
击穿是否意味着PN结坏了？为什么？答：当PN结加反向电压（P极接电源负极，N极接电源正极）超过一定的时候，反向电流突然急剧增加，这种现象叫做PN结的反向击穿。
击穿分为齐纳击穿和雪崩击穿两种，齐纳击穿是由于PN结中的掺杂浓度过高引起的，而雪崩击穿则是由于强电场引起的。
PN 结的击穿并不意味着PN结坏了，只要能够控制流过PN结的电流在PN结的允许范围内，不会使PN结过热而烧坏，则PN结的性能是可以恢复正常的，稳压二极管正式利用了二极管的反向特性，才能保证输出电压的稳定。
对于图(a)假定D1、D2、D3截止，输出端的电位为-18V，而D1、D2、D3的阳极电位分别是-6V、0V、-6V，因此，理论上D1、D2、D3都能导通，假定D1导通，则输出点的电位为-6V，由于该点电位也是D2的阴极电位，因此D2会导通，一旦D2导通，u O点的电位就为0V，因此，D1、D3的阴极电位为0V，而阳极端为-6V，这样D1、D3必定截止，所以输出电压u o=0V（这就是脉冲数字电路中的或门，0V为高电平，-6V为低电平，只要输入端有一个高电平，输出就为高电平）。
对于图(b)依同样的道理可知：D1、D2、D3的阳极电位都低于+18V，所以三个二极管均截止，流过R的电流为0，故输出电位u o=18V试分析图(b)中的三个二极管极性都反过来，输出电压u o=？6-5 现有两只稳压二极管，它们的稳定电压分别为5V和9V，正向导通电压为0.7V。
第6章作业参考答案一、填空题1. 电压、电流、阻抗2. 反向击穿3. 反向击穿、可以 4． 变压、整流、滤波、稳压 5. 45V 、45mA 、90V 、90mA 二、选择题1. A 2． C 3. A 4. A 5. C 6. A 三、计算题1. 2．（1） O D 18V 45mA U I ==（2） O 24V U = （3） C DRM 2828V2828V U .U .== 第7章 第1次 参考答案 一、填空题1. NPN 硅、②、③；2. 10mA 、20V ；3. u i =0、I B 、I C 、U CE ；4. 计算（估算）法、图解法 ；5. 变大、饱和区 ；6. 陡、平 ；7. 直流、交流、微变等效 ；8. 增大 ；二、选择题1. B ；2. A ；3. C ；4. C ；5. B ；三、计算题 1.（1）AR U U I BBECC B μ19=-=mA I I B C 9.1==βV R I U U C C CC CE 3.6=-=（2）Ω=≈K r r be i 7.1Ω==K R r C o 36.117-='-=beLu r R A β50-=⋅+=u si us A R r rA2. （1）近似计算 VU R R R V CC B B B B 8.2212=⋅+=mA R R U V I I E E BE B E C 7.15.15.221==+-=≈A I I CB μβ34==V R R R I U U E E C C CC CE 8.38.47.112)(21=⨯-=++-=1B i R r =‖2B R ‖11])1([B E be R R r ≈++β‖2B R ‖Ω=+K R E 4.4])1[(1β Ω=K r o 38.854.4102506.04.44.4250)1(11-=⨯⨯-=+⋅-≈+⋅++'-=E s i i E be L us R R r r R r R A βββ（2）近似计算静态值C I 、CE U 与β值的大小无关而不变，B I 会随之减小。
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。
2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。
3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。
4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。
5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。
6、元件上电压和电流关系成正比变化的电路称为线性电路。
此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。
7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。
8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。
9、电压是产生电流的根本原因。
电路中任意两点之间电位的差值等于这两点间电压。
电路中某点到参考点间的电压称为该点的电位，电位具有相对性。
10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。
这三大定律是电路分析中应牢固掌握的三大基本规律。
二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。
（错）2、电源内部的电流方向总是由电源负极流向电源正极。
（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。
（对）4、电压表和功率表都是串接在待测电路中。
2-2 试用电压源与电流源等效变换的方法计算题图2-2中3Ω电阻中的电流I 。
解：根据题目的要求，应用两种电源的等效变换法，将题图2-2所示电路按照解题图12所示的变换顺序，最后化简为解题图12(j)所示的电路，电流I 为A 2.0822I =+=注意：(1) 一般情况下，与理想电流源串联的电阻可视为短路、而与理想电压源并联的电阻可视为开路。
故题图2-2所示电路最左边支路中的2Ω电阻可视为0；（2）在变换过程中，一定要保留待求电流I 的支路不被变换掉；（3）根据电路的结构，应按照a-b 、c-d 、e-f 的顺序化简，比较合理。
2-3 计算题图2-3中1Ω电阻上的电压U ab 。
解：该题采用两种电源的等效变换法解题比较简便。
按照解题图13的顺序化简，将题图2-3所示的电路最后化简为解题图13(e)所示的电路，根据电阻串联电路分压公式计算电压U ab 为V 37.2118.08.2U ab =+=2-5 应用支路电流法计算题图2-5所示电路中的各支路电流。
解：首先对于题图2-5所示电路的三条支路电流分别确定参考方向，如解题图15所示。
然后应用基尔霍夫电流定律和基尔霍夫电压定律定律列出下列三个方程：⎪⎩⎪⎨⎧+=++=+=++==-+3223231131321I6I 5I 3I 6I 245I 6I 20I 10I 6I 10700I I I 解之，得A3I A 5I A2I 321===2-6 应用支路电流法计算题图2-6所示电路中的各支路电流。
解：如题图2-6所示，电路中的四条支路均为并联，其中一条支路电流为已知，根据支路电流法可知，只需列出三个独立方程即可求解。
为看图方便，将电路中4Ω电阻支路改画到解题图16所示的地方，应用基尔霍夫电流定律对结点a 列出一个电流方程，再应用基尔霍夫电压定律对电路左边回路和中间回路列出两个电压方程，即⎪⎩⎪⎨⎧+=+==++-I4I 4.0116I 4I 8.0120010I I I 2121解之，得A13.28I A 75.8I A38.9I 21===2-8 电路如题图2-8所示，试用结点电压法计算图中电阻R L 两端电压U ，并计算理想电流源的功率。
第六章 正弦交流电练习题 姓名： 班级： 学号：填空题1、 大小 和 方向 都随时间作周期性变化的电流、电压、电动势称为交流电，按 正弦 规律变化的交流电称为正弦交流电。
2、正弦交流电的三要素是 最大值（有效值） 、 角频率（频率、周期） 和 初相 。
3、交流电每重复变化一次所用的时间叫 周期 ，用字母 T 表示，其单位为 秒 。
4、交流电在一秒钟变化的次数叫 频率 ，用字母 f 表示，其单位为 Hz 或赫兹 。
5、周期与频率之间的关系为 T=1/f ，角频率与频率之间的关系为 ω=2πf ，工频交流电的频率f= 50 Hz 。
6、我国供电系统中，交流电的频率是___50_____Hz ，习惯上称为工频，周期为__0.02s _____。
7、交流电路i=10sin （628t+4π/3）A ，则其最大值为10A ，频率为 100Hz ，初相位为 4π/3_。
8、已知正弦交流电压()V 60314sin 22200+=t u ,它的最大值为_220V ______，有效值为_ ___220V ____，角频率为__314rad/s ______，相位为__314t+60°____，初相位为___60°_____。
9、某正弦交流电流的最大值为2A ，频率为50Hz ，初相为030，则该正弦交流电流的解析式i =___2sin （314t+30°）A___。
9、已知两个正弦交流电的瞬时值表达式分别为0120260)u t V =-和 0210230)u t V =+，则他们的相位差是__-90º_____，其相位关系是___u1滞后u290º（正交）___。
10、有两个同频率的正弦交流电,当它们的相位差分别为0°、180°、90°时,这两个正弦交流电之间的相位关系分别是__同相__、__反相__和___正交__。
11、i=5 2 sin(200πt-30O)A 则 I m= 7.07A ,I= 5 A ,ω= 200πrad/s f=Hz ,T= 0.01 s ,初相φ=-30O，相位为200πt-30O。
第六章磁路与铁心线圈电路6.1.4有一铁心线圈，试分析铁心中的磁感应强度、线圈中的电流和铜损2I R在下列几种情况下将如何变化：（1）直流励磁：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；（2）交流励磁：同（1）；（3）直流励磁：线圈匝数加倍，线圈的电阻及电源电压保持不变；（4）交流励磁：同（3）；（5）交流励磁：电流频率减半，电源电压的大小保持不变；（6）交流励磁：频率和电源电压的大小减半。
假设在上述各种情况下工作点在磁化曲线的直线段。
在交流励磁的情况下，设电源电压与感应电动势在数值上近于相等，且忽略磁滞和涡流。
铁心是闭合的，截面均匀。
P不变；解：（1）B不变，I不变，cuP；（2）B减半，I↓，↓cuP不变；（3）B加倍，I不变，cuP；（4）B减半，I↓；↓cuP↑；（5）B加倍，I↑，cuP不变。
（6）B不变，I不变，cu6.3.4 在图6.01中，输出变压器的二次绕组有中间抽头，以便接8Ω或3.5Ω的扬声器，两者都能达到阻抗匹配。
试求二次绕组两部分匝数之比23/N N 。
8ΩΩ0解： 85.32321231× +=×N N N N N 51.15.38332==+∴N N N 2151.032≈=∴N N6.3.5 图6.02所示的变压器有两个相同的一次绕组，每个绕组的额定电压为110V 。
二次绕组的电压为6.3V 。
(1) 试问当电源电压在220V 和110V 两种情况下，一次绕组的四个接线端应如何正确连接?在这两种情况下，二次绕组两端电压及其中电流有无改变?每个一次绕组中的电流有无改变?(设负载一定)(2) 在图中，如果把接线端2和4相连，而把1和3接在220V 的电源上，试分析这时将发生什么情况?图6.021解：（1）电源电压为220V 时：2、3相连，从1和4端输入220V ；电源电压为110V 时：1、3相连，2、4相连，然后各接入电源的一端。
这两种情况下二次绕组的电压、电流均无变化。
第1章 电路的基本知识1.1 电路的概念（1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。
A ．电源的作用：将其他形式的能转换成电能。
B ．负载的作用：将电能转换成其他形式的能。
C ．中间环节的作用：传递、分配和控制电能。
1.2 电路中的主要物理量（1）零、负电位、正电位（2）3、1.5、3、1.5、0、3（3）-7，-51.3 电阻（1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据Sl R ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律（1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。
（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。
1.5 电功与电功率（1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. ×二、选择题1. C2. C3. B4. B5. B6. B7. C8. B三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 S l R ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V10)5(5=--=-=c b bc V V U V15)5(10=--=-=c a ac V V U V15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V（3）20102=⨯==Ir U r V4．（1）8804220=⨯==UI P W（2）15840001800880=⨯==Pt W J（3）1440018005.0422=⨯⨯==Rt I Q J（4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接（1）5.04211===R U I A 10205.022=⨯==IR U V1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab（b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab （c ）Ω===1444R R ab （d ）R R R R R R R R ab ++++=)2()2(Ω=⨯==53245858R 2.2 基尔霍夫定律（1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+128038050008.0008.0322332=+=+⨯=+I R I I I I即 解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换（1）rE I s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。
