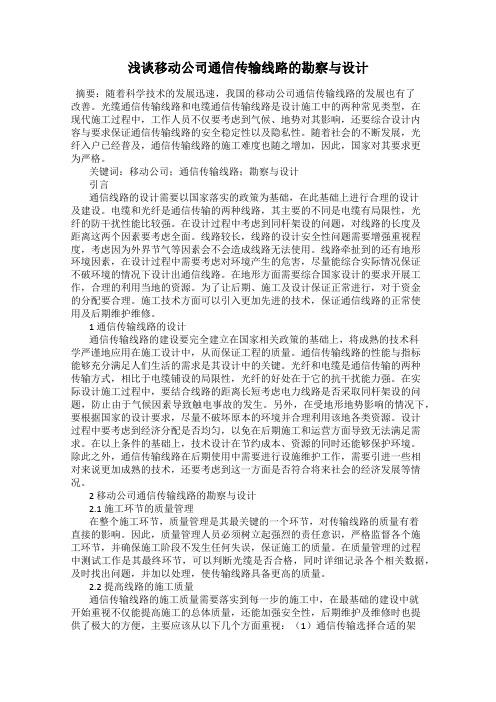

浅谈移动公司通信传输线路的勘察与设计摘要:随着科学技术的发展迅速,我国的移动公司通信传输线路的发展也有了改善。
光缆通信传输线路和电缆通信传输线路是设计施工中的两种常见类型,在现代施工过程中,工作人员不仅要考虑到气候、地势对其影响,还要综合设计内容与要求保证通信传输线路的安全稳定性以及隐私性。
随着社会的不断发展,光纤入户已经普及,通信传输线路的施工难度也随之增加,因此,国家对其要求更为严格。
关键词:移动公司;通信传输线路;勘察与设计引言通信线路的设计需要以国家落实的政策为基础,在此基础上进行合理的设计及建设。
电缆和光纤是通信传输的两种线路,其主要的不同是电缆有局限性,光纤的防干扰性能比较强。
在设计过程中考虑到同杆架设的问题,对线路的长度及距离这两个因素要考虑全面。
线路较长,线路的设计安全性问题需要增强重视程度,考虑因为外界节气等因素会不会造成线路无法使用。
线路牵扯到的还有地形环境因素,在设计过程中需要考虑对环境产生的危害,尽量能综合实际情况保证不破环境的情况下设计出通信线路。
在地形方面需要综合国家设计的要求开展工作,合理的利用当地的资源。
为了让后期、施工及设计保证正常进行,对于资金的分配要合理。
施工技术方面可以引入更加先进的技术,保证通信线路的正常使用及后期维护维修。
1 通信传输线路的设计通信传输线路的建设要完全建立在国家相关政策的基础上,将成熟的技术科学严谨地应用在施工设计中,从而保证工程的质量。
通信传输线路的性能与指标能够充分满足人们生活的需求是其设计中的关键。
光纤和电缆是通信传输的两种传输方式,相比于电缆铺设的局限性,光纤的好处在于它的抗干扰能力强。
在实际设计施工过程中,要结合线路的距离长短考虑电力线路是否采取同杆架设的问题,防止由于气候因素导致触电事故的发生。
另外,在受地形地势影响的情况下,要根据国家的设计要求,尽量不破坏原本的环境并合理利用该地各类资源。
设计过程中要考虑到经济分配是否均匀,以免在后期施工和运营方面导致无法满足需求。
《通信工程勘察与设计》课程教学大纲课程编号:030627Z0 适用专业:移动通信及通信大类课程类型:必修课课程性质:专业核心课程课程学时:64课程学分:4一、课程定位《通信工程勘察与设计》是高职院校网络及通信类专业的一门重要的技术平台课程,该课程是在学生掌握通信工程制图及概预算的基础上,培养学生掌握通信线路、通信设备勘测的方法、通信工程绘图方法、通信工程概预算的编制方法、通信工程设计方法、通信工程施工方法,正确地掌握和运用现行行业的标准进行通信工程勘察设计,达到本专业高职学生应具备的通信工程设计、施工、维护岗位职业能力要求。
二、课程目标通过本课程的教学,让学生掌握通信杆路、直埋、通信管道路由勘测、通信机房勘察的内容和步骤、通信工程绘图方法、通信工程概、预算编制方法及通信工程设计文件的编写方法,能正确进行工程勘察、工程绘图、统计工程量、正确套用定额、计算各种费用并编写编制说明,能够承担编写通信工程设计任务书的工作任务,能满足通信工程设计单位、施工单位、监理单位等对从业人员知识的要求。
同时培养诚实、守信、善于沟通和合作的品质,为发展职业能力奠定良好的基础。
1. 知识目标:(1)掌握通信工程勘察设计流程。
(2)掌握通信工程勘测方法。
(3)掌握通信线路工程、通信设备安装工程的设计方法。
(4)掌握通信工程制图规范。
(5)掌握通信工程定额的使用。
(6)熟悉通信工程概预算文件的编制方法和程序。
(7)掌握通信工程设计文件的编写。
2.能力目标:(1)学会通信线路工程及通信设备安装工程的勘测。
(2)能正确设计架空线路和管道线路;(3)能通过图形符号、文字符号、文字说明及标注表达具体的工程性质。
(4)能通过图纸了解工程规模、工程内容、统计出工程量;(5)能正确套用定额,学会工程项目定额的查询方法,熟悉定额手册中工程项目名称,熟悉单项工程所需主材的名称、规格型号、单位和用量,学会单项工程机械及仪表台班量的确定方法;(6)能正确使用通信工程费用定额;(7)能掌握概预算表的填写方法;(8)能完成通信工程设计文件的编写任务。
移动通信管线工程勘察设计收费标准
1、依据文件
(1)计价格 [2002] 10号国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知。
(2)计办价格 [2002] 1153号国家计委办公厅、建设部办公厅发布的《关于工程勘察收费管理规定有关问题的补充通知》。
2、设计费
设计费=[(F-m
)×k+收费基价]×专业调整系数×工程复杂程度调整系数×
1
附加调整系数+其他设计收费(预算编制费+增加的文件工本费)
注:F=建安费+设备费+工器具购置费。
工程中有利用原有(或缓配)设备的,以签订工程设计合同时同类设备的当期价格作为工程设计收费的计费额。
系数取定:
(1)附加调整系数通常取1,计价格 [2002] 10号“工程设计收费标准”总则1.0.12条款的规定:改扩建和技术改造项目附加调整系数为1.1~1.4,根据工程设计复杂程度确定适当的附加调整系数,计算工程设计收费。
(2)计价格 [2002] 10号“工程设计收费标准”总则1.0.16条款的规定:编制工程施工图预算的,按照该建设项目基本设计收费的10%收取施工图预算。
本次网优工程属于改扩建项目,计算公式为:
[(工程费-m
)×k+收费基价]×1.3×1.1×60%
1
其中:1.3为改扩建附加调整系数;
1.1为施工图预算系数;
60%为折扣率。
简述移动通信室内覆盖工程勘察的主要流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述移动通信室内覆盖工程勘察的主要流程移动通信室内覆盖工程,是保障室内通信质量,提升用户体验的重要环节。
此文档下载后即可编辑一、工程概况工程名称:霸州金各庄移动通信塔工程地点:位于廊坊市霸州金各庄村土路西侧、106国道东侧,具体位置由甲方现场指定。
建设单位:河北移动通信有限责任公司廊坊分公司拟建工程概况:拟建移动通信塔为单管塔,塔高40m。
基础尺寸按4m×4m,拟采用独立基础形式,钢结构,基础埋深3.5m左右。
勘察阶段:详细勘察。
岩土工程勘察等级:根据《岩土工程勘察规范》GB50021-2001第3.1.1条~第3.1.4条,该工程重要性等级为三级,场地等级为二级,地基等级为三级,勘察等级为乙级。
勘察任务及要求:1.查明拟建场地范围内岩土层的类型、深度、分布、工程特性,为基础结构、设计和施工提供所需的各种参数;2.查明地下水的埋藏条件、水位、变化幅度,判定地下水(土)对建筑材料的腐蚀性;3.确定场地土的类型及建筑场地类别、判定饱和粉土及砂土的液化可能性;4.对地基的稳定性、均匀性、承载力问题进行评价;5.查明场地内不良地质现象的成因、类型、分布范围、发展趋势及危害程度,并提出评价与整治方案及建议;6.选择合理的基础类型及埋深。
布孔原则及工作量:依据甲方及设计要求,根据《岩土工程勘察规范》GB50021-2001第4.1.11条~第4.1.20条之规定,本次勘察按经济、合理的原则,在场地内共布设3个勘探点。
勘探孔深度15~20m。
具体布孔详见“勘探点平面示意图”。
钻孔位置由甲方现场指定。
勘探方法:1、钻探:采用DPP100-3E型汽车钻机,回转式螺旋钻头钻进,地下水位以上干钻,回次进尺不大于1m。
采用活塞式取土器,静压法采取土样,取样前需清孔,孔底残留浮土厚度不得大于取土器上端废土段长度,遇砂层可采用套管护壁或岩芯管钻进,水位以下可采用泥浆护壁,开孔直径150mm,终孔直径110mm。
2、标准贯入试验:锤重63.5kg,落距76cm,预打15cm,贯入深度30cm,采用自动脱钩、自动落锤,清孔后换用标准贯入器并量得深度尺寸。
移动通信工程中的微波传输基站勘察选址技术要点微波传输是移动通信网络中重要的传输技术之一,用于实现不同基站之间的互联互通。
在移动通信工程中,微波传输基站的勘察选址是确保传输链路质量和系统性能的重要环节。
下面将详细介绍微波传输基站勘察选址技术的要点。
1.勘察区域确定:在微波传输基站勘察选址之前,需要确定具体的勘察区域,通常包括考虑到地形、地貌、环境条件和建筑物等方面的因素。
根据现场地理环境的特点,选择合适的区域进行勘察,以满足网络需求并降低工程投资。
2.建筑物物理结构勘察:对于微波传输基站的选址,通常会使用已有的高楼、山顶等区域来架设天线塔和设备。
因此,勘察过程中需要对勘察区域内的建筑物进行详细勘察,了解其物理结构、高度、稳定性等情况,以选择合适的建筑物作为基站的架设位置。
3.光谱空间勘察:微波传输基站勘察中需要进行光谱空间勘察,也就是对无线电频谱资源进行详细的调查和分析。
勘察人员需要了解勘察区域内无线电频谱的使用情况,确定合适的频率和信道保证微波传输链路的质量和可靠性。
4.电源供应勘察:微波传输基站需要稳定的电源供应来保证设备的正常运行。
因此,在勘察选址中需要对电力供应情况进行勘察调查,包括电源稳定性、电力负荷容量、备用电源等情况。
这些信息将帮助工程师选择最佳基站选址,确保传输链路的可靠性和稳定性。
5.天线勘察:在微波传输基站选址中,天线是连接传输链路的重要组成部分。
因此,在勘察选址过程中需要对天线进行勘察调查,包括天线高度、方向、增益、辐射模式等参数。
合理选择和布置天线,有利于优化传输链路的信号覆盖范围和传输距离。
6.原有通信设备考察:在微波传输基站选址过程中,还需要考察勘察区域内既有的通信设备,包括其他基站、交换机、光纤敷设情况等。
通过了解现有设备的分布和使用情况,可以避免设备之间的相互干扰,提高传输链路的可靠性和性能。
7.阻挡物分析:微波传输链路对于阻挡物的敏感性较高,因此,在基站选址中需要对勘察区域内的阻挡物进行详细分析,包括建筑物、山丘、树木等。
移动通信基站查勘细则一、勘察内容1基站总体信息(1)行政区域及其类型:所属市县、乡(镇),区域类型:市区、市郊、县城、乡镇、农村(2)地形:平原、丘陵、山区、沙漠、森林、水面(3)覆盖目的(4)站号(5)站名:实际站名(规划站名)(6)站址(经纬度):以度为单位,精确到小数点后5位。
(7)与周围基站的关系:主要描述各扇区方向的最近基站(距离、方位、站号、站名)。
(8)详细地址:包括xx街道(xx路)门牌号,或基站所在的村组,联系人及电话2机房信息(1)机房类型:办公楼、住宅、厂房、民房、自建、其他(2)机房结构:楼板、现浇、框架(3)机房所在楼的具体位置(4)机房平面图1)机房内所有设备的平面布置,要求必须对设备进行准确的定位2)机房内所有梁、柱、管道等的大小、位置3)机房现有的走线架平面图,并用不同颜色的笔绘制走线路由图4)馈线密封窗的位置,已用和可用的孔。
3设备信息(1)基站主设备:设备的频段、配置、厂家型号、大小(高x宽x深)、有无底座(2)交流配电箱:厂家型号、空开的数量及其容量,大小(高x宽x深)、安装位置(可在平面图标注,注意底高)(3)综合开关电源:厂家型号、出厂日期,单模块的型号及其容量,已安装的数量(nx__A),可扩容的(nx__A),熔断器及空开的数量及其容量,空余的直流端子的数量(分别统计一、二次下电),现在的负荷为多少。
大小(高x宽x深)、安装位置(可在平面图标注)。
(4)蓄电池:厂家型号、容量大小、出厂日期、安装方式、大小(高x 宽x深)、安装位置(可在平面图标注)。
(5)杂项架:记录已安装的所有设备,包括接地铜排、DDF、传输设备的端子使用情况。
(6)动力环境监控:安装位置(可在平面图标注,注意底高),大小(高x宽x深)(7)传输设备:设备类型、安装方式(杂项架、落地、墙挂),ODF柜或终端盒,路由,进局光缆的条数、芯数、方向、上下游基站的名称。
(8)其他设备:例如,直流配电箱(柜)(9)要求机房内部拍摄1张,所有设备的正面拍摄照片各1张4室外信息(1)绘制天线安装及馈线走向示意图,需表明天线的位置、方位角,馈线的长度(2)天支类型:包括铁塔、桅杆、拉线塔、三管塔、单管塔(3)平台的使用情况,已、可用的天支抱杆。
浅谈移动通信工程勘察摘要:随着国家信息化战略的深入,移动通信业务正越来越多的被人们所接受,移动通信建设也加快了步伐,工程勘察是整个移动通信工程的前期阶段也是非常重要的一环。
本文旨在通过系统的介绍整个勘察流程和勘察要点,力争完成一个完整、准确、优质的工程勘察,为移动通信工程施工打下扎实的基础。
关键词:移动通信工程勘察流程中心机房基站21世纪移动通信技术和市场得到了飞速发展,移动通信建设也正如火如荼的进行。
工程勘察是整个工程的前期阶段,对整个工程施工的质量、进度和以后的维护工作有十分重要的作用与意义,它将对整个工程实施进行指导。
勘察结果的准确与否对生产、发货、工程质量、安装进度以及以后的维护工作都有非常重要的影响。
移动通信工程勘察一般分为中心机房侧勘察和基站侧勘察两部分,除了通信设备同时还会有相应的业务设备和配套电源设备。
在工程勘察中,如果每个产品都有工程师进行工程勘察,则会造成人力资源的浪费。
通常的,只需一名工程师完成整个网络的工勘任务,这样,可以合理的利用人力资源,节约不必要的项目开支。
因此的,工勘任务对人力资源综合能力要求较高,需要对各个产品都有所了解,在各个产品的后方技术支援下能够完成工作。
一、流程分析在合同签定后,工程设计人员根据合同与技术协议书,明确合同的配置和技术要求,了解工程条款及工期安排。
了解现场情况,参考合同要求,预计勘察期限,在现场与客户协商勘察日期,制订出工程勘察计划,拟订工程勘察进度表及工程勘察任务单,着手工程勘察。
准备勘察工具:万用表、卷尺、防静电手环、地阻仪,激光测距仪,罗盘等。
准备相应文档:工程合同、工程界面、网规报告、工程勘察报告、环境验收报告。
工程勘察首先按照《环境验收报告》对现场环境进行第一次验收,并依照《勘察指导手册》与客户工程师一起对《工程勘察报告》中的项目进行现场勘察,并按要求详细记录。
勘察完毕,整理结果,拟定工程界面划分图,完成《工程勘察报告》。
勘察完后输出的文档:《工程勘察报告(工程设计部分)》、《工程勘察报告(排产发货部分)》,《环境验收报告》。
浅谈移动通信工程勘察摘要:随着国家信息化战略的深入,移动通信业务正越来越多的被人们所接受,移动通信建设也加快了步伐,工程勘察是整个移动通信工程的前期阶段也是非常重要的一环。
本文旨在通过系统的介绍整个勘察流程和勘察要点,力争完成一个完整、准确、优质的工程勘察,为移动通信工程施工打下扎实的基础。
关键词:移动通信工程勘察流程中心机房基站21世纪移动通信技术和市场得到了飞速发展,移动通信建设也正如火如荼的进行。
工程勘察是整个工程的前期阶段,对整个工程施工的质量、进度和以后的维护工作有十分重要的作用与意义,它将对整个工程实施进行指导。
勘察结果的准确与否对生产、发货、工程质量、安装进度以及以后的维护工作都有非常重要的影响。
移动通信工程勘察一般分为中心机房侧勘察和基站侧勘察两部分,除了通信设备同时还会有相应的业务设备和配套电源设备。
在工程勘察中,如果每个产品都有工程师进行工程勘察,则会造成人力资源的浪费。
通常的,只需一名工程师完成整个网络的工勘任务,这样,可以合理的利用人力资源,节约不必要的项目开支。
因此的,工勘任务对人力资源综合能力要求较高,需要对各个产品都有所了解,在各个产品的后方技术支援下能够完成工作。
一、流程分析在合同签定后,工程设计人员根据合同与技术协议书,明确合同的配置和技术要求,了解工程条款及工期安排。
了解现场情况,参考合同要求,预计勘察期限,在现场与客户协商勘察日期,制订出工程勘察计划,拟订工程勘察进度表及工程勘察任务单,着手工程勘察。
准备勘察工具:万用表、卷尺、防静电手环、地阻仪,激光测距仪,罗盘等。
准备相应文档:工程合同、工程界面、网规报告、工程勘察报告、环境验收报告。
工程勘察首先按照《环境验收报告》对现场环境进行第一次验收,并依照《勘察指导手册》与客户工程师一起对《工程勘察报告》中的项目进行现场勘察,并按要求详细记录。
勘察完毕,整理结果,拟定工程界面划分图,完成《工程勘察报告》。
勘察完后输出的文档:《工程勘察报告(工程设计部分)》、《工程勘察报告(排产发货部分)》,《环境验收报告》。
在制作《工程勘察报告》过程中,发现与实际情况不符合应及时与客户沟通进行协商处理,征求意见,达成共识。
若用户提供的保证设备正常运行的环境条件等有不符合的地方,则建议用户尽快进行工程改造,改善设备运行环境。
勘察过程中应与客户紧密配合,仔细勘察填写每一项内容;属于客户的工程前期准备工作须与局方协商定出日期,个别重要事项可单独列入《个别事项备忘录》。
双方对勘察结果达成共识后,在《工程勘察报告》上签字盖章确认。
二、中心机房勘察中心机房是网络的核心,产品包括核心网,业务,电源,传输等,内容包括设备供电,机房平面,线缆布防路由,工程界面,工程组网等。
环境条件环境条件的勘察按照《环境验收报告》中的内容进行。
大部分项目需要目测,重点检查交直流电压、照明、温湿度、地板高度和承重、门窗高度宽度、消防措施、接地电阻等内容。
对这些项目必须要求客户满足条件,目前不满足的协商好计划完成日期。
对其他项目视客户条件而定,不能满足的不强求,但要求对用户说明利害关系,有条件满足的协商好计划完成日期。
主要要求为:温度:短期工作条件:0°c-45°c,建议长期保持在15℃-35℃;湿度:短期工作条件:20%-90%,建议长期保持在40%-65%;机房净高度:一般上走线时不低于3m,下走线时不低于2.7m;机房地板承重:一般大于450kg/m2(根据实际设备重量考虑);限流接地电阻:<1mω;机房要求配有空调,设备发热量是选用空调机容量的主要依据,制冷量采用下式计算:q=q1+q2q1=0.86×v×a(千卡/小时)q2=s×150(千卡/小时)其中:q1:交换机的发热量v:直流电源电压(取53.5v)a:忙时平均耗电电流(安),中心机架忙时电流约6安培,外围模块约3安培。
0.86:每瓦电能变成热能的换算系数q2:交换室制冷量s:交换机房面积(m2)150:房间面积转换为制冷量的参数(千卡/小时×m2)机房内的空调系统,应在设备上电调试前安装调试完毕,并能正常工作。
机房平面图机房平面图应反映整个机房的当前已有的各种设备的大体位置,以及新设备所处的详细位置。
一般情况下,中心机房分主机房和辅助机房,主机房用于放置通信系统的主体设备,辅助机房用来放置操作维护设备等配套设备。
为保持主体设备运行环境尽可能独立且便于维护和管理,同时也尽可能减少线路投资,要求主机房和辅助机房分开,但必须安排紧凑,使连线尽量缩短。
机房平面图中设备的位置一经双方确定后不得轻易更改,否则会造成安装设计更改,影响安装施工进度,更改较大更会造成电缆长度有误,延误工期,造成损失。
当用户因特殊原因要更改时须提前进行书面通知,勘察时应对用户说明清楚。
电缆布线图电缆布线图中应反映出各种电缆(如电源线、2m线、光纤等)的具体走线路径和方式,详细画出走线设施如走线架、槽道等;当走线设施未就绪到位时,应协同局方确定其安装位置并应同样画出草图。
工程组网图此图为实际组网逻辑拓扑图,一般依据双方签定的技术协议书得出;图中应包含有关的网元,并标注直联局向中的信令链路和话路数。
在勘察时,需要按照技术协议书进行网元和信令链路、话路数的确认,认为以后可能会有变动的须在图中加以说明。
工程组网图中应包括本局网络图,以及后台各模块和前台机架间的组网。
工程组网图作为设计和生产调试的原始资料,须与局方沟通最后签字确认网络拓扑,以免在施工时因为网络改动造成工程延期。
物料勘察工程物料主要有:设备直流电源线,交流电源线,中继线缆,光纤,网线,机架安装附材,走线架等。
各种物料都应准确、合理的确认数量或长度,为施工留有一定余量备份,并准确选用各种物料型号、规格,避免在施工时发现错货。
电源线缆、中继线缆、光纤作为中心机房的主要物料,应重点确认线径、长度和型号。
中继电缆国内一般都常用匹配阻抗 75ohm。
通常一般设备采用25 mm2作为直流电源线,35 mm2作为设备保护地线。
工程界面工程界面主要是指工程安装界面,工程界面图为双方工程施工中的分工界面图;该界面图是逻辑示意图,并非实际工程图,主要是通过此示意图表示双方的分工界面。
工程界面对工程分工有指导意义,它确认各方的工作范围和接口点,防止在施工过程中因职责不清引起纠纷,造成工期延误。
并且在明确各方工程职责上有最终判断依据。
三、基站勘察基站勘察大体分为3部分:环境勘察,室外勘察和室内勘察。
1. 环境条件机房温度:15℃-30℃;机房湿度:40%-65%;机房高度:根据实际产品具体确定;机房承重:根据实际产品具体确定;采用联合接地,机房的防雷接地电阻<5ω。
2. 室外勘察室外要求有足够空间,天线正对方向30米内不要有明显的障碍物;特别要注意勘察天线抱杆安装方式和位置、铁塔安装方式和位置、电磁环境、一些自然环境信息以及馈线布防路由等。
站点要求有防雷接地地网,采用联合接地方式时,防雷接地电阻不大于5ω。
室内和室外设备分开接地。
铁塔或抱杆的避雷针要求对设备提供合适的避雷角度,要求避雷角度在45度范围内。
铁塔接地电阻要求小于5欧姆。
勘察时注意要有足够的空间来安装天线,并考虑同已有的其它天线的隔离度。
一般采用垂直空间隔离方式。
同时要勘察馈线的走线路由,铁塔的承重和高度。
在楼顶安装天线时,需要抱杆,抱杆的高度应满足网划的要求,同时应考虑防风和防雷。
采用抱杆安装天线,每根抱杆自带避雷针,应分别连接至避雷带。
当天馈线从机房到楼顶和铁塔时,需要安装室外走线架,室外走线架应每隔20m接地一次,保证接地可靠。
按照网规要求和天线选型要求,确认天线极化方式,确认馈线路由。
主馈缆走线路由原则:走线路由的原则是使线缆最短、走线最方便,如果馈缆需要沿建筑物外墙走,要考虑加隐蔽盖板,不破坏建筑物的美观。
合理估算室外物料,包括馈线连接头,室外跳线,室内跳线,馈线接地夹,室外地排,放水包装附料等。
3. 室内勘察按照设备摆放原则和机柜尺寸合理利用机房内部空间,摆放设备,也要考虑设备扩容所需的空间,绘制机房平面图纸和线缆布线路由图纸。
合理估算室内物料,主要有:电源线缆,中继线缆,工程附料,室内走线架,安装附料等。
电源线应采用整段的线料,不得在中间接头。
交流电源线要求和其它电缆线分开走线,间隔100mm以上。
如不能分开走线,必须套屏蔽套管,勘察时应注明屏蔽套管的长度。
机房内安装上走线架,走线架安装高度为2m左右,宽度为300mm-600mm,确定宽度应考虑规划中的终局容量。
合理估算走线架长度。
四、小结中心机房工程勘察结果关系到核心网能否顺利的按照预期目标施工,因此做勘察时应严格按照勘察指导书和勘察报告进行工作,确保勘测的准确性和对工程的指导性。
基站勘察虽然与中心机房相比较为简单,但是在勘察任务中占据较大的工作量,通常情况下每个基站都要进行勘察。
如果某个区域基站都采用统一的机房,相同类型室外铁塔,相同天线挂高,相同室外安装方式,则在此情况下可以工勘个别基站,采用无工勘发货模式来节约工勘成本。
由于通信工程千头万绪,牵涉到设备、线路、配套设施及工程材料等方方面面的问题,在一些工程中很可能会有一些额外的、特殊的和不可预见的问题或情况,但在勘察中又决不能忽视,否则会影响以后的开通工作。
比如勘察时客户有些项目未准备好,如ddf、电源等,这类情况则应列入个别事项备忘录,并和客户协商注明何时能准备好。
总之,一个完整、准确、优质的移动通信工程勘察必将为工程实施作好扎实的铺垫。
