winccflexible关于图片显示问题
wincc flexible关于图片显示问题
1.程序中有DB70.DBB36--DBB39，分别代表4个物体的状态；
2.flexible中显示状态在文本和图形列表，4个物体的状态统一用DB70.DBD36的值来间接显示。
数值从0到31，4个物体状态数值0-7；8-15；16-23；24-31每个物体显然有8个状态图。
我现在想问一个具体的情况：
我监控发现
DBB36B#16#04
DBB37B#16#02
DBB38B#16#02
DBB39B#16#02
他们都统一用DBD36来调换。
但4个字节组合起来的值是多少此时，应该是Dw#16#04020202；
winccflexible文本和图形列表中“数值”一栏是10禁制的吧？那上面的值换位十进制就是L#67240450，怎么和数值0-31对应啊？怎么能同时显示4个物体状态啊
最佳答案
winccflexible文本和图形列表中“数值”一栏是10禁制的吧？
是的。
那上面的值换位十进制就是L#67240450，怎么和数值0-31对应啊？
你不要选择0-31这个选项，改为...---...。

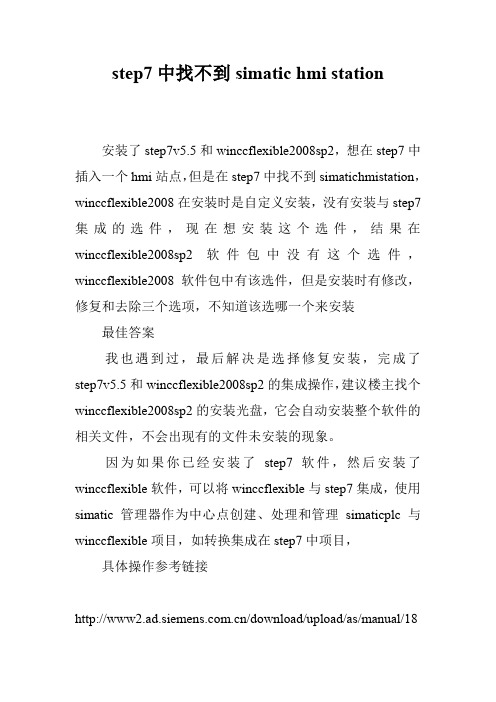

step7中找不到simatic hmi station
安装了step7v5.5和winccflexible2008sp2，想在step7中插入一个hmi站点，但是在step7中找不到simatichmistation，winccflexible2008在安装时是自定义安装，没有安装与step7集成的选件，现在想安装这个选件，结果在winccflexible2008sp2软件包中没有这个选件，winccflexible2008软件包中有该选件，但是安装时有修改，修复和去除三个选项，不知道该选哪一个来安装
最佳答案
我也遇到过，最后解决是选择修复安装，完成了step7v5.5和winccflexible2008sp2的集成操作，建议楼主找个winccflexible2008sp2的安装光盘，它会自动安装整个软件的相关文件，不会出现有的文件未安装的现象。
因为如果你已经安装了step7软件，然后安装了winccflexible软件，可以将winccflexible与step7集成，使用simatic管理器作为中心点创建、处理和管理simaticplc与winccflexible项目，如转换集成在step7中项目，
具体操作参考链接
/download/upload/as/manual/18
796010[2].pdf
/download/upload/as/faq/38797 080.pdf。
wincc画面无法全部显示
wincc项目，在笔记本中运行中无法全部显示,怎么在wincc中设置才能适应笔记本电脑的分辨率？
最佳答案
如果hmi画面不匹配已组态的尺寸(以像素为单位)，则全屏模式时，项目仅在画面的一部分上显示。
要以全屏模式启动系统，在winccflexible的项目视图中打开“设备设置”对话框。
在“运行系统设置”下设置复选项“全屏模式”。
可以根据要求在windows下隐藏任务栏。
要隐藏任务栏，选择“开始>设置>任务栏”(start>se ttings>taskbar)，然后在“任务栏属性”(taskbarproperties)对话框里取消选择“总在最前”(alwaysontop)和“自动隐藏”(autohide)复选框。
可以通过如下方法调整画面——
1、一般在wincc-计算机属性—属性—图形运行系统——窗口属性下，选择适应画面和全屏就可以；
2、如果显示比例不行，在桌面上右键—属性—设置
——屏幕分辨率——调整显示器分辨率到适合。
3、如果还是不行，就在画面编辑器中，更改“画面对象”的几何属性，调整符合屏幕分辨率的高度和宽度，然后再调整画面中各对象的大小。
另外，还可以参考：
wincc画面调整——
/service/answer/solution.asp?q_id =30102&cid=1032
wincc修改屏幕大小有没有好方法——
/service/answer/solution.asp?q_id =57786&cid=1032。

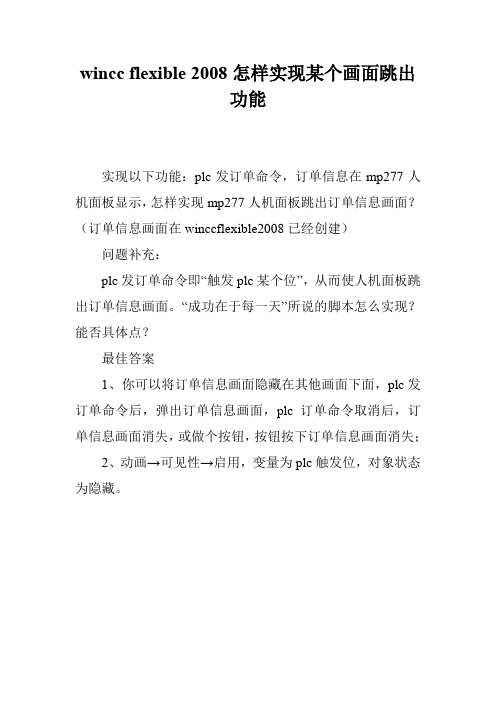

wincc flexible 2008怎样实现某个画面跳出
功能
实现以下功能：plc发订单命令，订单信息在mp277人机面板显示，怎样实现mp277人机面板跳出订单信息画面？（订单信息画面在winccflexible2008已经创建）
问题补充：
plc发订单命令即“触发plc某个位”，从而使人机面板跳出订单信息画面。
“成功在于每一天”所说的脚本怎么实现？能否具体点？
最佳答案
1、你可以将订单信息画面隐藏在其他画面下面，plc发订单命令后，弹出订单信息画面，plc订单命令取消后，订单信息画面消失，或做个按钮，按钮按下订单信息画面消失；
2、动画→可见性→启用，变量为plc触发位，对象状态为隐藏。
WinCCFlexible2008最新版WinCCFlexible2008SP5下载附安装教程WinCC Flexible 2008 SP5是由西门⼦官⽅推出的⼀款免费的编程软件，可以帮助⽤户进⾏组态界⾯操作和监事机器和设备管理，软件具有简单⾼效易上⼿的特点，集成TIA功能模块，新版本增加了对win10系统的⽀持，需要的朋友可以下载！WinCC Flexible 2008安装教程1、在本站下载软件，解压缩，双击setup.exe，弹出语⾔选择界⾯，简体中⽂，继续下⼀步2、弹出欢迎安装界⾯，点击下⼀步3、按照提⽰⼀直下⼀步4、阅读安装协议，勾选“本⼈接受....”，之后点击下⼀步5、选择要安装的程序，默认即可6、在这⾥可以根据系统默认，最好完整安装，或者可选性安装，⽐如系统中已经有许可证管理器了就不⽤安装了。
继续下⼀步。
7、选择接受继续下⼀步，进⼊安装状态。
8、选择⽴即重启电脑。
到此安装，你可以放⼼的使⽤该软件了。
软件特⾊多功能通⽤的应⽤程序，适合所有⼯业领域的解决⽅案;多语⾔⽀持，全球通⽤ ;可以集成到所有⾃动化解决⽅案内;内置所有操作和管理功能，可简单、有效地进⾏组态;可基于Web持续延展，采⽤开放性标准，集成简便;集成的Historian 系统作为IT 和商务集成的平台;可⽤选件和附加件进⾏扩展;“全集成⾃动化” 的组成部分，适⽤于所有⼯业和技术领域的解决⽅案。
实例证明WinCC集⽣产⾃动化和过程⾃动化于⼀体，实现了相互之间的整合，这在⼤量应⽤和各种⼯业领域的应⽤实例中业已证明，包括：汽车⼯业、化⼯和制药⾏业、印刷⾏业、能源供应和分配、贸易和服务⾏业、塑料和橡胶⾏业、机械和设备成套⼯程、⾦属加⼯业、⾷品、饮料和烟草⾏业、造纸和纸品加⼯、钢铁⾏业、运输⾏业、⽔处理和污⽔净化。
其他作⽤WinCC是SIMATIC PCS 7过程控制系统及其它西门⼦控制系统中的⼈机界⾯组件。
WinCC 还为垂直市场解决⽅案提供有丰富的选件(options)和附加件(add-ons)。
WINCC项目显示画面及不能激活问题1、打开WINCC项目，右键点击计算机，选择属性——图形运行系统——启始画面——主画面.pd1——确定，然后激活该项目，就显示主画面了。
2、在电脑桌面右键点击“我的电脑”——属性——计算机名——完整的计算机名称：把后面的名称“复制”；打开WINCC项目，右键点击计算机，选择属性——常规——计算机名称——删除原名称——复制新名称——确定；然后就能激活该项目了。
3、每次激活WINCC项目都会有一个打印任务自动启动的问题处理：打开WINCC项目，右键点击“计算机”——属性——启动——WINCC运行时的启动顺序——去掉“消息顺序报表”前的对勾——确定，然后激活该项目就不自动弹出打印任务了。
4、WINCC画面分辨率高，屏幕无法完全显示，且无法移动画面的问题处理：右键点击“计算机”——属性——图形运行系统——窗口属性——在“全屏”和“滚动条”前打对勾，然后显示正常。
