WinCC历史趋势的制作

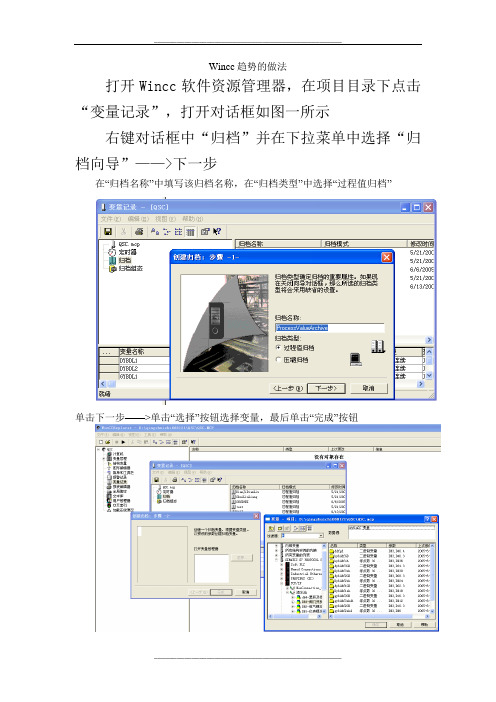

Wincc趋势的做法
打开Wincc软件资源管理器，在项目目录下点击“变量记录”，打开对话框如图一所示
右键对话框中“归档”并在下拉菜单中选择“归档向导”——>下一步
在“归档名称”中填写该归档名称，在“归档类型”中选择“过程值归档”
单击下一步——>单击“选择”按钮选择变量，最后单击“完成”按钮
在下面的表格窗口中右击变量并在下拉菜单中选择“属性”，在“过程变量属性”的“归档变量”标签页，在“归档变量名称”栏显示该变量的名称，在“过程变量属性”的“归档”标签页中，“归档类型”选择“周期”，“采集”栏设置多长时间采集一次变量，“归档”栏设置多长时间归档一次，在“过程变量属性”的“参数”标签页“处理”栏中设置是显示实际值、总和、最大值、平均值、动作还是最小值。
设置完后，重启wincc。
打开图形编辑器，将“对象选项板”中的“控件”板中的“WinCC Online Trend Control”控件放到界面上并拖放到合适的尺寸，双击“WinCC Online Trend Control”控件弹出“WinCC Online Trend Control属性”对话框，在“曲线”标签页设置曲线的次序、所连接的变量、曲线的颜色等，在“常规”标签页设置是否显示标题、状态栏、工具栏，是否具有公共的X轴、Y轴等，
在“字体”标签页设置字体及其大小，在“工具栏”标签页设置工具栏具有哪些功能，在“时间轴”标签页设置时间轴的标签、时间显示的格式及范围，
在“数值轴”标签页设置数值轴的范围和标度等。
WinCC历史趋势的制作

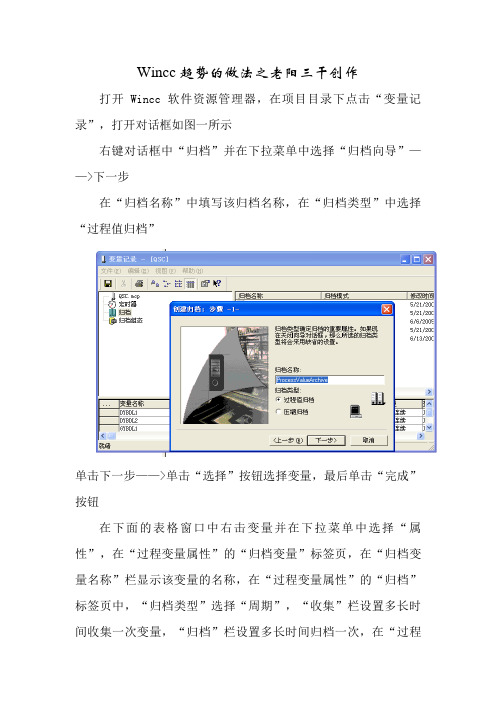

Wincc趋势的做法之老阳三干创作打开Wincc软件资源管理器，在项目目录下点击“变量记录”，打开对话框如图一所示
右键对话框中“归档”并在下拉菜单中选择“归档向导”——>下一步
在“归档名称”中填写该归档名称，在“归档类型”中选择“过程值归档”
单击下一步——>单击“选择”按钮选择变量，最后单击“完成”按钮
在下面的表格窗口中右击变量并在下拉菜单中选择“属性”，在“过程变量属性”的“归档变量”标签页，在“归档变量名称”栏显示该变量的名称，在“过程变量属性”的“归档”标签页中，“归档类型”选择“周期”，“收集”栏设置多长时间收集一次变量，“归档”栏设置多长时间归档一次，在“过程
变量属性”的“参数”标签页“处理”栏中设置是显示实际值、总和、最大值、平均值、动作还是最小值。
设置完后，重启wincc。
打开图形编辑器，将“对象选项板”中的“控件”板中的“WinCC Online Trend Control”控件放到界面上并拖放到合适的尺寸，双击“WinCC Online Trend Control”控件弹出“WinCC Online Trend Control属性”对话框，在“曲线”标签页设置曲线的次序、所连接的变量、曲线的颜色等，在“惯例”标签页设置是否显示题目、状态栏、工具栏，是否具有公共的X轴、Y轴等，
在“字体”标签页设置字体及其大小，在“工具栏”标签页设置工具栏具有哪些功能，在“时间轴”标签页设置时间轴的标签、时间显示的格式及范围，
在“数值轴”标签页设置数值轴的范围和标度等。
第8章 WINCCFlexible
第8章 WINCCFlexible 8.2.1 项目主窗口
图形编辑 器
工具视图 项目视图 窗口属性设置
第8章 WINCCFlexible 8.2.2 项目视图
第8章 WINCCFlexible 8.2.3 工具视图
第8章 WINCCFlexible 8.2.4.1 图形视图布局属性
8.2.4.2 图形视图闪烁属性
当变量从0 100变化时对象从 变化时对象从X 8.2.4.6 图形视图水平控制 ：当变量从0-100变化时对象从X轴0位置处 移动到150位置处。 150位置处 移动到150位置处。
第8章 WINCCFlexible STEP7中构建HMI HMI项目 8.3 在STEP7中构建HMI项目 插入HMI HMI站点 插入HMI站点
1
2
第8章 WINCCFlexible 基于MPI MPI的 8.3.5 基于MPI的S7连接构建画面
第8章 WINCCFlexible WinccFlexible连接画面 8.3.6.1 WinccFlexible连接画面
第8章 WINCCFlexible WinccFlexible连接区域指针 8.3.6.2 WinccFlexible连接区域指针 用于所有连接” 1 、 “ 用于所有连接 ” 含有在项目中只创建一次且只能用于一个连 接的区域指针。 接的区域指针。 用于每个连接”含有可以为每个可用连接单独设置的区域指针。 2、“用于每个连接”含有可以为每个可用连接单独设置的区域指针。
1
2
第8章 WINCCFlexible
8.7.4 脚本语句 1、选择分支语句 Select Case 表达式 表达式列表1 Case 表达式列表1 语句块1 语句块1 表达式列表2 Case 表达式列表2 语句块2 语句块2 Case else 语句块3 语句块3 End Select 2、条件分支语句 If 条件表达式 Then 语句块1 语句块1 Else 语句块2 语句块2 End If If 条件表达式 Then 语句块 End If
WinCC flexible 项目的组态PPT课件
如 果 已 创 建 一 个 P r o To o l 项 目 ， 可 以 利 用 W i n C C flexible将其移植为WinCC flexible项目。
在如下图所示的WinCC flexible首页，点击“打开 一个ProTool项目”，将出现 “打开现有项目”窗口。
23
第23页/共29页
13
第13页/共29页
WinCC flexible 如何创建项目
一、利用项目向导创建项目
5.组态系统画面
“系统画面”界面如下图所示。系统画面包括：语言切 换、系统诊断、用户管理、项目信息、系统信息、系统设 置等画面。点击左侧的复选框，可以添加所需要的系统画 面；点击上方的复选框“系统画面的根画面”可以为所选 系统画面设置一个根画面；点击上方的复选框“所有的系 统画面”可以一次性将所有系统画面均选择上。选择完毕 后，点击右下方的“下一步”按钮，进入“库”界面。
项目窗口
按向导一步步组态完毕后，点击“完成”按钮，稍等片 刻，所创建的项目被打开，出现如下图所示的项目窗口。
18
第18页/共29页
WinCC flexible 如何创建项目 一、利用项目向导创建项目
项目窗口
在左侧的项目视图中，包含所创建项目HMI设备的各 个组成部分：画面、通讯、报警管理、配方、历史数据、 脚本以及报表等；双击每个组成部分下方的条目即可在窗 口中的工作区域打开该条目的编辑窗口；在右侧的工具箱 视图中，包含了项目的简单对象、增强对象、图形和库。
19
第19页/共29页
WinCC flexible 如何创建项目 一、利用项目向导创建项目
•注 意 ： 不 必 完 全 按 照 项 目 向 导 的 所 有 步 骤 来 进 行 项 目 的 创 建和属性设置，在项目向导中的任何一步点击“完成”按 钮，即可创建一个项目，并且该项目被打开，该项目未设 置的属性均为默认属性设置，在该项目的项目窗口中，可 以重新编辑和设置该项目的各个属性。
在如下图所示的WinCC flexible首页，点击“打开 一个ProTool项目”，将出现 “打开现有项目”窗口。
23
第23页/共29页
13
第13页/共29页
WinCC flexible 如何创建项目
一、利用项目向导创建项目
5.组态系统画面
“系统画面”界面如下图所示。系统画面包括：语言切 换、系统诊断、用户管理、项目信息、系统信息、系统设 置等画面。点击左侧的复选框，可以添加所需要的系统画 面；点击上方的复选框“系统画面的根画面”可以为所选 系统画面设置一个根画面；点击上方的复选框“所有的系 统画面”可以一次性将所有系统画面均选择上。选择完毕 后，点击右下方的“下一步”按钮，进入“库”界面。
项目窗口
按向导一步步组态完毕后，点击“完成”按钮，稍等片 刻，所创建的项目被打开，出现如下图所示的项目窗口。
18
第18页/共29页
WinCC flexible 如何创建项目 一、利用项目向导创建项目
项目窗口
在左侧的项目视图中，包含所创建项目HMI设备的各 个组成部分：画面、通讯、报警管理、配方、历史数据、 脚本以及报表等；双击每个组成部分下方的条目即可在窗 口中的工作区域打开该条目的编辑窗口；在右侧的工具箱 视图中，包含了项目的简单对象、增强对象、图形和库。
19
第19页/共29页
WinCC flexible 如何创建项目 一、利用项目向导创建项目
•注 意 ： 不 必 完 全 按 照 项 目 向 导 的 所 有 步 骤 来 进 行 项 目 的 创 建和属性设置，在项目向导中的任何一步点击“完成”按 钮，即可创建一个项目，并且该项目被打开，该项目未设 置的属性均为默认属性设置，在该项目的项目窗口中，可 以重新编辑和设置该项目的各个属性。
WinCC flexible中如何组态位触发趋势(曲线)
2 在 WinCC flexible中组态趋势显示 把趋势显示所需要的控制器变量添加到 WinCC flexible中。 • 把控制器变量添加到 WinCC flexible中。 • 在“源”文件夹中设置相应的区域参数。
注意: 若您要在“趋势”下组态一个新的趋势，在“源设置”区域中，要定义以下参数的变量：
图 12 传送的是那些存贮在趋势缓冲区中的值。本例中传送的是那些存储在DB10中从DBW0 开始的值。 2.2 带开关缓冲区的位触发趋势实例
No. 步骤 1 在 STEP 7 中创建数据块 主要步骤同组态一个不带开关缓冲区的位触发趋势是相同的。 在控制器中创建以下额外的变量： • 趋势传送 2 (例如 DB16) • 开关缓存区 (例如 DB18, 数组类型的趋势变量) • 趋势缓存区 (例如 DB20, 数组类型的趋势变量)
图 09 • 在“源”文件夹中设置相应的区域参数。 如果您在“趋势”下组态一个新趋势，在“源设置“区域中，按照以下参数设置变量：
https:///CN/llisapi.dll?func=ll&objid=21913875&node... 2014/8/21
内容:
1. 术语解释 2. 组态说明
2.1 位触发趋势 2.2 带缓冲开关的位触发趋势 3. 下载
1. 术语解释:
• 趋势变量 (趋势缓存区): 是指变量值被显示为一条趋势的外部变量。该变量必须为一个数组变量。数组元素的数量必须同 趋势测量值的数量一致。 该变量只有在归档未被设置为“源设置”才可用。
Siemens Industry Online Support - Automation Service, Automation Support, Simatic ...
注意: 若您要在“趋势”下组态一个新的趋势，在“源设置”区域中，要定义以下参数的变量：
图 12 传送的是那些存贮在趋势缓冲区中的值。本例中传送的是那些存储在DB10中从DBW0 开始的值。 2.2 带开关缓冲区的位触发趋势实例
No. 步骤 1 在 STEP 7 中创建数据块 主要步骤同组态一个不带开关缓冲区的位触发趋势是相同的。 在控制器中创建以下额外的变量： • 趋势传送 2 (例如 DB16) • 开关缓存区 (例如 DB18, 数组类型的趋势变量) • 趋势缓存区 (例如 DB20, 数组类型的趋势变量)
图 09 • 在“源”文件夹中设置相应的区域参数。 如果您在“趋势”下组态一个新趋势，在“源设置“区域中，按照以下参数设置变量：
https:///CN/llisapi.dll?func=ll&objid=21913875&node... 2014/8/21
内容:
1. 术语解释 2. 组态说明
2.1 位触发趋势 2.2 带缓冲开关的位触发趋势 3. 下载
1. 术语解释:
• 趋势变量 (趋势缓存区): 是指变量值被显示为一条趋势的外部变量。该变量必须为一个数组变量。数组元素的数量必须同 趋势测量值的数量一致。 该变量只有在归档未被设置为“源设置”才可用。
Siemens Industry Online Support - Automation Service, Automation Support, Simatic ...
WinccFlexible课件
根据命令：调用系统函数更新； 循环连续：即使当前画面中没有该变量，也会在运 行时持续更新； 循环使用：只有在打开画面被显示或记录时，才被 更新；
四、变量组态
2．变量属性（连续量）
设置上下限报警
数据量程转换
五、画面对象组态
1．工具栏内容
五、画面对象组态
2．文本域
五、画面对象组态
3．图形视图
五、画面对象组态
配置IP地址 新建以太网通讯
六、调试
2．在线调试（PLC，Options->Set PG/PC Interface）
以太网下载
六、调试
3．监控程序下载
程序下载
程序是否允许读回
PC的IP地址
七、增强对象
1．报警分类
离散量报警：开关量0、1； 自定义报警 模拟量量报警：液位、温度；
HMI设备触发：与PLC通讯错误……； 系统报警报警 PLC触发：PLC错误诊断；
二、视图介绍
属性视图
属性视图用于编辑对象属性，例如画面对象的颜色。 属性视图仅在特定 编辑器中可用。
工具箱
工具箱包含有选择对象的选项，可将这些对象添加给画面，例如图形对 象或操作员控制元素。 此外，工具箱也提供了许多库，这些库包含有许多对 象模板和各种不同的面板。 库
“库”是工具箱视图的元素。 使用“库”可以访问画面对象模板。 始终 可以通过多次使用或重复使用对象模板来添加画面对象，从而提高编程效率。 库是用于存储诸如画面对象和变量等常用对象的中央数据库。
PC，WinCC
一、创建项目
1．进入界面
两种方法
一、创建项目
2．设备选择
TP177B 6’ color PN/DP
一、创建项目
WinCC历史趋势的制作
W i n C C历史趋势的制作 Revised by Jack on December 14,2020
Wincc趋势的做法
打开Wincc软件资源管理器，在项目目录下点击“变量记录”，打开对话框如图一所示
右键对话框中“归档”并在下拉菜单中选择“归档向导”——>下一步
在“归档名称”中填写该归档名称，在“归档类型”中选择“过程值归档”
单击下一步——>单击“选择”按钮选择变量，最后单击“完成”按钮
在下面的表格窗口中右击变量并在下拉菜单中选择“属性”，在“过程变量属性”的“归档变量”标签页，在“归档变量名称”栏显示该变量的名称，在“过程变量属性”的“归档”标签页中，“归档类型”选择“周期”，“采集”栏设置多长时间采集一次变量，“归档”栏设置多长时间归档一次，在“过程变量属性”的“参数”标签页“处理”栏中设置是显示实际值、总和、最大值、平均值、动作还是最小值。
设置完后，重启wincc。
打开图形编辑器，将“对象选项板”中的“控件”板中的“WinCC Online Trend Control”控件放到界面上并拖放到合适的尺寸，双击“WinCC Online Trend Control”控件弹出“WinCC Online Trend Control属性”对话框，在“曲线”标签页设置曲线的次序、所连接的变量、曲线的颜色等，在“常规”标签页设置是否显示标题、状态栏、工具栏，是否具有公共的X 轴、Y轴等，
在“字体”标签页设置字体及其大小，在“工具栏”标签页设置工具栏具有哪些功能，在“时间轴”标签页设置时间轴的标签、时间显示的格式及范围，
在“数值轴”标签页设置数值轴的范围和标度等。
WinCC flexible中如何组态位触发趋势(曲线)
• 开关缓存区: 开关缓存区是同一趋势的第二缓存区，可以通过组态来添加。如果操作面板读取缓存区1中的 值，控制器将值写入缓存区2。如果操作面板读取缓存区2中的值，控制器将值写入缓存区1。这 预防了当操作面板读取趋势时趋势值被重写。
图 03 2. 组态说明: 以下例子说明了使用开关缓存区和不使用开关缓存区的位触发趋势的组态步骤。 2.1 位触发趋势实例 No. 步骤
In this example, the bit DB14.DBX1.3 and the bit DB14.DBX0.7 had to be set for "Trend_1" in the controller. 本例中，控制器中位DB14DBX1.3 (趋势位) 和位DB14DBX0.7 (趋势组位) 将被“趋 势_１“置位。 在控制器程序中，如果分配给趋势的传送区域2(DB16.DBW0)中的位及组位被置位，则操作面板识 别触发并从控制器中读取整个缓冲区(因为组态了“趋势类型：触发的缓冲区位”)。然后它将趋势位 和趋势组位复位。 由于交互调用“趋势传送 1”和“趋势传送 2”，一条趋势被显示在操作面板上，其值分别来自“趋势缓 存区”和“开关缓存区”。 本例中传送的是那些分别存储在DB18和DB20 中的值。
图 15 3. 下载 接下来的下载包含一个带有上述功能的 STEP 7 V5.3 项目。集成在 STEP 7 项目中的是一个使用 WinCC flexible 2004 组态的 OP270B 工程。 您可以根据您的需要改变块和 WinCC flexible 工程。
ktrigger.zipktrigger.zip ( 2956 KB ) 运行和测试环境: 表中列出了用于创建该条目并测试了所述功能的组件。
图 08 • 属性, 趋势 “名称” - 这里您可以为每个趋势分配一个适合的名称。 “点数” - 点数取决于您为“趋势变量”(趋势缓存)指定了多少数组变量。若您在控制器中为“趋 势变量”指定了51个数组变量(ARRAY[0..50]) ，那么“点数“应该设置为51。 “趋势类型” - 这里设置趋势类型为“触发的缓冲区位”
图 03 2. 组态说明: 以下例子说明了使用开关缓存区和不使用开关缓存区的位触发趋势的组态步骤。 2.1 位触发趋势实例 No. 步骤
In this example, the bit DB14.DBX1.3 and the bit DB14.DBX0.7 had to be set for "Trend_1" in the controller. 本例中，控制器中位DB14DBX1.3 (趋势位) 和位DB14DBX0.7 (趋势组位) 将被“趋 势_１“置位。 在控制器程序中，如果分配给趋势的传送区域2(DB16.DBW0)中的位及组位被置位，则操作面板识 别触发并从控制器中读取整个缓冲区(因为组态了“趋势类型：触发的缓冲区位”)。然后它将趋势位 和趋势组位复位。 由于交互调用“趋势传送 1”和“趋势传送 2”，一条趋势被显示在操作面板上，其值分别来自“趋势缓 存区”和“开关缓存区”。 本例中传送的是那些分别存储在DB18和DB20 中的值。
图 15 3. 下载 接下来的下载包含一个带有上述功能的 STEP 7 V5.3 项目。集成在 STEP 7 项目中的是一个使用 WinCC flexible 2004 组态的 OP270B 工程。 您可以根据您的需要改变块和 WinCC flexible 工程。
ktrigger.zipktrigger.zip ( 2956 KB ) 运行和测试环境: 表中列出了用于创建该条目并测试了所述功能的组件。
图 08 • 属性, 趋势 “名称” - 这里您可以为每个趋势分配一个适合的名称。 “点数” - 点数取决于您为“趋势变量”(趋势缓存)指定了多少数组变量。若您在控制器中为“趋 势变量”指定了51个数组变量(ARRAY[0..50]) ，那么“点数“应该设置为51。 “趋势类型” - 这里设置趋势类型为“触发的缓冲区位”
Winccflexible画面课件
WinCC flexible 如何创建画面
三、组态画面对象
3.开关和按钮的生成与组态 • 按钮的概念和作用
“按钮”是HMI设备屏幕上的虚拟键，具有一项或多项的功能。 “按钮”与接在PLC输入端的物理按钮的功能相同。主要用来给
PLC提供开关量输入信号，通过PLC的用户程序来控制生产过 程。
28
WinCC flexible 如何创建画面
10
WinCC flexible 如何创建画面
三、组态画面对象
1.变量的生成与组态 • 变量的分类
变量（Tag）分为两类： • 外部变量 • 内部变量
11
WinCC flexible 如何创建画面
三、组态画面对象
1.变量的生成与组态 • 变量的分类
• 每个变量都有一个符号名和数据类型。 • 外部变量是操作单元（人机界面）与PLC进行数据交换的桥梁
9
WinCC flexible 如何创建画面
三、组态画面对象
1.变量的生成与组态 • 变量的作用
动态对象的状态受变量的控制，动态对象与变量连接之后，可以 用图形、字符、数字趋势图和棒图等形象的画面对象来显示 PLC或HMI设备存储器中变量的当前状态或当前值，用户也可 以实时监视和修改这些变量。
因此，画面对象与变量密切相关。
三、组态画面对象
3.开关和按钮的生成与组态 • 按钮的生成与组态
三、组态画面对象
3.开关和按钮的生成与组态 • 按钮的生成与组态
“按钮”的生成也与“域”、“开关”等对象的的生成类似，其 组态也是在下方的属性视图进行设置。
在属性视图中“常规”组的“按钮模式”区域可以选择“按钮” 类型，在右侧区域可以指定按钮的显示样式。
29
如何在WINCC画面模板中使用在线趋势图
如何在WINCC画面模板中使用在线趋势图？1，在结构变量目录下右键新建结构类型变量Unit，该结构类型变量包含4个元素，分别为浮点数x、y及整数a、b。
为方便调试这些变量均使用内部变量。
（x,y将用于趋势图显示，a,b用于普通I/O域，以便区别两者在制作模板时的差异。
）2，用第1步新建的结构体变量Unit在目录 变量管理/内部变量 中生成2个该类型的变量，分别命名为上、下。
（注意：数据类型必须在下拉列表中选择Unit。
）最后变量生成结果如下：生成变量后WINCC会自动在结构变量目录下登记上、下这2个同一类型的变量：3，新建两个画面，分别命名为：根画面、在线趋势模板，并将根画面右键设置为启动画面。
示模板）,1个应用程序窗口（用于调试程序）。
布局如下：A,修改画面窗口的对象名称为：在线趋势显示窗口。
（该名称后面会用到。
）B，根据自己需要修改画面窗口的其他属性：4，双击上按钮进入上按钮的对象属性对话框，选择鼠标动作事件，右键添加C动作。
编程上按钮的C动作如下：上按钮的代码如下：（下按钮代码直接修改前缀名称为”下.”即可,如有不明请认真看注释） //设置根画面内指定窗口的前缀，注意前缀后面必须增加小数点SetTagPrefix(lpszPictureName,"在线趋势显示窗口","上."); //Return-Type: BOOL//设置在该窗口内需要显示的画面SetPictureName(lpszPictureName,"在线趋势显示窗口","在线趋势模板.pdl"); //Return-Type: BOOL//设置该窗口的标题SetPropChar(lpszPictureName,"在线趋势显示窗口","CaptionText","上趋势"); //Return-Type: BOOL//显示窗口SetPropBOOL(lpszPictureName,"在线趋势显示窗口","Visible",TRUE); //Return-Type: BOOL现在保存项目并运行系统，点击上或下按钮就可调出窗口了，并且该窗口的标题会跟着改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Hardware Software Workshop
•
（1）生成趋势视图之前应该创建一个显示趋势视图的画面，当画面 创建好后，在工具视图的增强对象中选择“趋势视图”，如下图所示。
11
趋势图的创建
WinCC Flexible
Hardware Software Workshop
•
（2）按住鼠标左键将趋势视图拖放到画面编辑去彧中，并通过鼠标 调整趋势视图的位置和大小直到满足需求为止。下图为刚创建的趋势 视图。
13
趋势图的创建
WinCC Flexible
Hardware Software Workshop
• •
（4）按照上面的设置即可生成趋势图 ，如下图所示。 注：标尺与趋势曲线焦点的值会在数值表中显示。
14
趋势图的创建
WinCC Flexible
Hardware Software Workshop
•
WinCC flexible 趋势图
WinCC Flexible
Hardware Software Workshop
1
WinCC flexible 趋势图
WinCC Flexible
Hardware Software Workshop
提纲
• 概述
• 趋势图的组态
– 趋势图的创建 – 设置趋势图的属性
19
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
（4）设置坐标轴共有属性
• •
1. 选择在左侧坐标轴上显示刻度值。 2. 设置坐标轴的增量，即每相邻两个刻度之间的差值。分设置X轴、 左侧Y轴、右侧Y轴的增量为“2”、“10”、“5”。 3. 设置坐标轴每隔几个刻度做一标记，分别设置为“4”，“2”，“2”。
• 模拟运行
2
概述
WinCC Flexible
Hardware Software Workshop
• •
1.1 定义 趋势是变量在运行时所采用值的图形表示。为了显示趋势，可以在项 目的画面中组态一个趋势视图。这样在运行时，可以以趋势的形式将 变量值输出到操作员设备的画面中。不难看出趋势视图是一种动态显 示对象，如果HMI 设备支持，趋势视图可以持续显示实际的过程数据 和记录中的过程数据。 1.2 趋势的分类 1．显示的值 在说明趋势的分类之前首先应该了解在趋势视图中可以显示那些变量 的值，WinCC_flexible中趋势视图所显示的变量的值主要来自两个方 面： （1）来自PLC 的当前值
• • •
•
3
概述
WinCC Flexible
Hardware Software Workshop
•
可以用来自PLC 的单个值(实时显示)连续显示趋势，或用来自PLC 的 两次读取过程之间存储在缓冲区中(间隔显示)的所有值连续显示趋势。 可以通过设置一个位或通过周期来控制读取时刻。 （2）记录的变量值
•
6
概述
WinCC Flexible
Hardware Software Workshop
•
趋势缓冲区和开关缓冲区之间的切换过程如下图所示。
•
在“趋势传送1”变量中对分配给趋势的位进行置位时，从趋势缓冲区 同时读取所有值并在操作员设备上作为趋势显示。 读取完成后，“趋 势传送1”中的位被复位。操作员设备从趋势缓冲区读取变量值期间， PLC 将新的变量值写入开关缓冲区中。
7
概述
WinCC Flexible
Hardware Software Workshop
•
在“趋势传送2”变量中对分配给趋势的位进行置位时，从开关缓冲区 读取所有趋势值并显示在操作员设备上。 操作设备读取开关缓冲区期 间，PLC 再次写入趋势缓冲区。
8
WinCC flexible 趋势图
WinCC Flexible
12
趋势图的创建
WinCC Flexible
Hardware Software Workshop
•
（3）在属性视图的常规选项卡中设置趋势图的样式。
• • •
1. 选择是否显示按钮工具，设置为显示按钮。 2. 设置数值表显示的行数，设置为两行。 3. 选择是否显示数值表、标尺以及表格线，将三个选项的复选框都勾 上。
•
20
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
（5）在这里创建了两个新的趋势，分别命名为“正弦趋势”，“递 增趋势。”
• • • • • • • •
1. 为新建的趋势命名。 2. 设置趋势曲线的显示形式，都为“线”型。 3. 设置曲线的类型，分别为“实线”，“划线”。 4. 设置“示例”的数值，所谓示例指的是在趋势视图中所显示的采样 点的个数，分别设置为“999”，“300”。 5. 设置趋势类型，都设为“实时周期触发”。 6. 设置趋势所显示的变量，分别为“正弦变量”，“递增变量”。这 里的两个变量是在变量表中创建的两个“float”型的内部变量。 7. 设置“正弦趋势”的值由左侧数值轴标定，“递增趋势”的值由右 侧数值轴标定。 8. 设置两条趋势曲线的颜色分别为黑色和蓝色。
• • •
1. 选择在左侧数值轴上显示刻度及标签。 2. 设置标签长度为“3”。 3. 设置数值轴的起始值为“0”，终止值为“100”。
18
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
（3）设置右侧数值轴
• • •
1. 选择在左侧数值轴上显示刻度及标签。 2. 设置标签长度为“3”。 3. 设置数值轴的起始值为“0”，终止值为“50”。
•
•
在运行时，趋势视图将显示来自数据记录的变量值。趋势在特定窗口 中及时显示所记录的值。在运行时，操作员可以及时切换窗口，以查 看所期望的信息(所记录的数据)。
2．分类 按照所显示的值以及触发方式的不同趋势可以分为以下四种。 （1）显示记录值
• • •
4
概述
WinCC Flexible
Hardware Software Workshop
，开始离线模拟
•
在模拟运行其中设置“正弦变量”按正弦规律从25～75之间变化，写 周期为0.1秒，周期为25秒。“递增变量”按增酃规律从0～50之间变 化，写周期为0.1秒，周期为50秒。启动这两个变量运行一段时间得趋 势曲线如下图所示。
23
模拟运行
WinCC Flexible
Hardware Software Workshop
• •
（3）实时位触发的趋势 要显示的值通过在“趋势传送”变量中设置一个已定义的位而触发。 读取完成后，对位进行复位。 位触发的趋势对于显示快速变化的值 (例如生产塑料部件时的注入压力)十分有用。
•
•
（4）带有缓冲数据采集的位触发的趋势
设置缓冲数据采集时，要显示的值在PLC 中缓冲，并在位触发时作为 一个数据块读取。这些趋势适用于在对整个趋势过程要比对单个值更 感兴趣的情况下显示快速改变。 在PLC 中组态开关缓冲区，以便其可以在读取趋势缓冲区时连续写入 新值。 开关缓冲区确保在操作员设备读取趋势值时，PLC 不会将值覆 盖。
（5）按钮栏功能说明
15
趋势图的组态
WinCC Flexible
Hardware Software Workshop
• 趋势图的创建
• 设置趋势图的属性
16
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
生成趋势视图之后，需要在属性视图中组态其各种属性，以便使其在 运行中正确的显示变量的值。设置步骤如下： （1）设置X轴
Hardware Software Workshop
提纲
• 概述
• 趋势图的组态
– 趋势图的创建 – 设置趋势图的属性
• 模拟运行
9
趋势图的组态
WinCC Flexible
Hardware Software Workshop
• 趋势图的创建
• 设置趋势图的属性
10
趋势图的创建
WinCC Flexible
•
点击 按钮可扩展趋势曲线，点击 和隐藏标尺。
，
按钮可趋势曲线压缩
原有的趋势图
24
模拟运行
WinCC Flexible
Hardware Software Workshop
•
点击 按钮可扩展趋势曲线，点击 和隐藏标尺。
，
按钮可趋势曲线压缩
扩展后的趋势曲线
25
模拟运行
WinCC Flexible
Hardware Software Workshop
•
点击 按钮可扩展趋势曲线，点击 和隐藏标尺。
，
按钮可趋势曲线压缩
压缩和隐藏标尺后的趋势曲线
26
Thank you for your attention！
WinCC Flexible
Hardware Software Wotation!
27
21
WinCC flexible 趋势图
WinCC Flexible
Hardware Software Workshop
提纲
• 概述
• 趋势图的组态
– 趋势图的创建 – 设置趋势图的属性
• 模拟运行
22
模拟运行
WinCC Flexible
Hardware Software Workshop
•
点击工具栏中的“启动带模拟器的运行系统”按钮 运行。
•
趋势视图显示了在可定义的时间段内的记录值。 在运行时，操作员可 以改变时间段以查看期望的信息(记录的数据)。
•
（1）生成趋势视图之前应该创建一个显示趋势视图的画面，当画面 创建好后，在工具视图的增强对象中选择“趋势视图”，如下图所示。
11
趋势图的创建
WinCC Flexible
Hardware Software Workshop
•
（2）按住鼠标左键将趋势视图拖放到画面编辑去彧中，并通过鼠标 调整趋势视图的位置和大小直到满足需求为止。下图为刚创建的趋势 视图。
13
趋势图的创建
WinCC Flexible
Hardware Software Workshop
• •
（4）按照上面的设置即可生成趋势图 ，如下图所示。 注：标尺与趋势曲线焦点的值会在数值表中显示。
14
趋势图的创建
WinCC Flexible
Hardware Software Workshop
•
WinCC flexible 趋势图
WinCC Flexible
Hardware Software Workshop
1
WinCC flexible 趋势图
WinCC Flexible
Hardware Software Workshop
提纲
• 概述
• 趋势图的组态
– 趋势图的创建 – 设置趋势图的属性
19
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
（4）设置坐标轴共有属性
• •
1. 选择在左侧坐标轴上显示刻度值。 2. 设置坐标轴的增量，即每相邻两个刻度之间的差值。分设置X轴、 左侧Y轴、右侧Y轴的增量为“2”、“10”、“5”。 3. 设置坐标轴每隔几个刻度做一标记，分别设置为“4”，“2”，“2”。
• 模拟运行
2
概述
WinCC Flexible
Hardware Software Workshop
• •
1.1 定义 趋势是变量在运行时所采用值的图形表示。为了显示趋势，可以在项 目的画面中组态一个趋势视图。这样在运行时，可以以趋势的形式将 变量值输出到操作员设备的画面中。不难看出趋势视图是一种动态显 示对象，如果HMI 设备支持，趋势视图可以持续显示实际的过程数据 和记录中的过程数据。 1.2 趋势的分类 1．显示的值 在说明趋势的分类之前首先应该了解在趋势视图中可以显示那些变量 的值，WinCC_flexible中趋势视图所显示的变量的值主要来自两个方 面： （1）来自PLC 的当前值
• • •
•
3
概述
WinCC Flexible
Hardware Software Workshop
•
可以用来自PLC 的单个值(实时显示)连续显示趋势，或用来自PLC 的 两次读取过程之间存储在缓冲区中(间隔显示)的所有值连续显示趋势。 可以通过设置一个位或通过周期来控制读取时刻。 （2）记录的变量值
•
6
概述
WinCC Flexible
Hardware Software Workshop
•
趋势缓冲区和开关缓冲区之间的切换过程如下图所示。
•
在“趋势传送1”变量中对分配给趋势的位进行置位时，从趋势缓冲区 同时读取所有值并在操作员设备上作为趋势显示。 读取完成后，“趋 势传送1”中的位被复位。操作员设备从趋势缓冲区读取变量值期间， PLC 将新的变量值写入开关缓冲区中。
7
概述
WinCC Flexible
Hardware Software Workshop
•
在“趋势传送2”变量中对分配给趋势的位进行置位时，从开关缓冲区 读取所有趋势值并显示在操作员设备上。 操作设备读取开关缓冲区期 间，PLC 再次写入趋势缓冲区。
8
WinCC flexible 趋势图
WinCC Flexible
12
趋势图的创建
WinCC Flexible
Hardware Software Workshop
•
（3）在属性视图的常规选项卡中设置趋势图的样式。
• • •
1. 选择是否显示按钮工具，设置为显示按钮。 2. 设置数值表显示的行数，设置为两行。 3. 选择是否显示数值表、标尺以及表格线，将三个选项的复选框都勾 上。
•
20
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
（5）在这里创建了两个新的趋势，分别命名为“正弦趋势”，“递 增趋势。”
• • • • • • • •
1. 为新建的趋势命名。 2. 设置趋势曲线的显示形式，都为“线”型。 3. 设置曲线的类型，分别为“实线”，“划线”。 4. 设置“示例”的数值，所谓示例指的是在趋势视图中所显示的采样 点的个数，分别设置为“999”，“300”。 5. 设置趋势类型，都设为“实时周期触发”。 6. 设置趋势所显示的变量，分别为“正弦变量”，“递增变量”。这 里的两个变量是在变量表中创建的两个“float”型的内部变量。 7. 设置“正弦趋势”的值由左侧数值轴标定，“递增趋势”的值由右 侧数值轴标定。 8. 设置两条趋势曲线的颜色分别为黑色和蓝色。
• • •
1. 选择在左侧数值轴上显示刻度及标签。 2. 设置标签长度为“3”。 3. 设置数值轴的起始值为“0”，终止值为“100”。
18
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
（3）设置右侧数值轴
• • •
1. 选择在左侧数值轴上显示刻度及标签。 2. 设置标签长度为“3”。 3. 设置数值轴的起始值为“0”，终止值为“50”。
•
•
在运行时，趋势视图将显示来自数据记录的变量值。趋势在特定窗口 中及时显示所记录的值。在运行时，操作员可以及时切换窗口，以查 看所期望的信息(所记录的数据)。
2．分类 按照所显示的值以及触发方式的不同趋势可以分为以下四种。 （1）显示记录值
• • •
4
概述
WinCC Flexible
Hardware Software Workshop
，开始离线模拟
•
在模拟运行其中设置“正弦变量”按正弦规律从25～75之间变化，写 周期为0.1秒，周期为25秒。“递增变量”按增酃规律从0～50之间变 化，写周期为0.1秒，周期为50秒。启动这两个变量运行一段时间得趋 势曲线如下图所示。
23
模拟运行
WinCC Flexible
Hardware Software Workshop
• •
（3）实时位触发的趋势 要显示的值通过在“趋势传送”变量中设置一个已定义的位而触发。 读取完成后，对位进行复位。 位触发的趋势对于显示快速变化的值 (例如生产塑料部件时的注入压力)十分有用。
•
•
（4）带有缓冲数据采集的位触发的趋势
设置缓冲数据采集时，要显示的值在PLC 中缓冲，并在位触发时作为 一个数据块读取。这些趋势适用于在对整个趋势过程要比对单个值更 感兴趣的情况下显示快速改变。 在PLC 中组态开关缓冲区，以便其可以在读取趋势缓冲区时连续写入 新值。 开关缓冲区确保在操作员设备读取趋势值时，PLC 不会将值覆 盖。
（5）按钮栏功能说明
15
趋势图的组态
WinCC Flexible
Hardware Software Workshop
• 趋势图的创建
• 设置趋势图的属性
16
设置趋势图的属性
WinCC Flexible
Hardware Software Workshop
•
生成趋势视图之后，需要在属性视图中组态其各种属性，以便使其在 运行中正确的显示变量的值。设置步骤如下： （1）设置X轴
Hardware Software Workshop
提纲
• 概述
• 趋势图的组态
– 趋势图的创建 – 设置趋势图的属性
• 模拟运行
9
趋势图的组态
WinCC Flexible
Hardware Software Workshop
• 趋势图的创建
• 设置趋势图的属性
10
趋势图的创建
WinCC Flexible
•
点击 按钮可扩展趋势曲线，点击 和隐藏标尺。
，
按钮可趋势曲线压缩
原有的趋势图
24
模拟运行
WinCC Flexible
Hardware Software Workshop
•
点击 按钮可扩展趋势曲线，点击 和隐藏标尺。
，
按钮可趋势曲线压缩
扩展后的趋势曲线
25
模拟运行
WinCC Flexible
Hardware Software Workshop
•
点击 按钮可扩展趋势曲线，点击 和隐藏标尺。
，
按钮可趋势曲线压缩
压缩和隐藏标尺后的趋势曲线
26
Thank you for your attention！
WinCC Flexible
Hardware Software Wotation!
27
21
WinCC flexible 趋势图
WinCC Flexible
Hardware Software Workshop
提纲
• 概述
• 趋势图的组态
– 趋势图的创建 – 设置趋势图的属性
• 模拟运行
22
模拟运行
WinCC Flexible
Hardware Software Workshop
•
点击工具栏中的“启动带模拟器的运行系统”按钮 运行。
•
趋势视图显示了在可定义的时间段内的记录值。 在运行时，操作员可 以改变时间段以查看期望的信息(记录的数据)。
