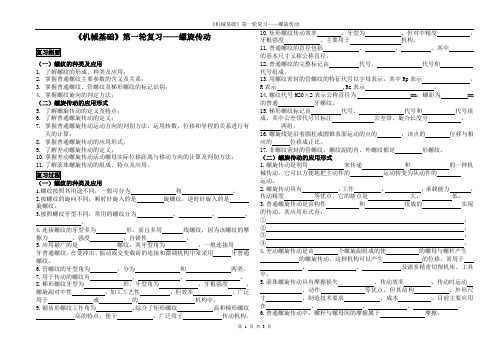

《机械基础》第一轮复习——螺旋传动（一）螺纹的种类及应用1.了解螺纹的形成、种类及应用；2.掌握普通螺纹主要参数的含义及关系；3.掌握普通螺纹、管螺纹及梯形螺纹的标记识别；4.掌握螺纹旋向的判定方法；（二）螺旋传动的应用形式5.了解螺旋传动的定义及特点；6.了解普通螺旋传动的定义；7.掌握普通螺旋传动运动方向的判别方法，运用转数、位移和导程的关系进行有关的计算；8.掌握普通螺旋传动的应用形式；9.了解差动螺旋传动的定义；10.掌握差动螺旋传动活动螺母实际位移距离与移动方向的计算及判别方法；11.了解滚珠螺旋传动的组成、特点及应用。
1.螺纹按照其用途不同，一般可分为和。
2.按螺纹的旋向不同，顺时针旋入的是旋螺纹，逆时针旋入的是旋螺纹。
3.按照螺纹牙型不同，常用的螺纹分为、、、。
4.连接螺纹的牙型多为形，而且多用线螺纹，因为该螺纹的摩擦力，强度，自锁性。
5.应用最广的是螺纹，其牙型角为，一般连接用牙普通螺纹，在受冲击、振动或交变载荷的连接和微调机构中常采用牙普通螺纹。
6.管螺纹的牙型角为，分为和两类。
7.用于传动的螺纹有、、。
8.梯形螺纹牙型为形，牙型角为，牙根强度，螺旋副对中性，加工工艺性，但效率，广泛用于或的机构中。
9.锯齿形螺纹工作角为，综合了矩形螺纹高和梯形螺纹高的特点，便于，广泛用于传动机构。
10.矩形螺纹传动效率，牙型为，但对中精度，牙根强度。
主要用于机构。
11.普通螺纹的直径包括、、。
其中的基本尺寸又称公称直径。
12.普通螺纹的完整标记由代号、代号和代号组成。
13.用螺纹密封的管螺纹的特征代号以字母表示，其中Rp表示，R表示 ,Rc表示。
14.螺纹代号M20×2表示公称直径为 mm，螺距为 mm 的普通牙螺纹。
15.梯形螺纹标记由代号、代号和代号组成。
其中公差带代号只标注公差带，旋合长度分、两组。
16.螺旋线是沿着圆柱或圆锥表面运动的点的，该点的位移与相应的位移成正比。
17.非螺纹密封的管螺纹，螺纹副的内、外螺纹都是形螺纹。
第九节 螺旋传动一、螺旋传动的类型和应用螺旋传动是用螺杆和螺母传递运动和动力的机械传动，主要用于把旋转运动转换成直线运动，将转矩转换成推力。
按相对运动关系，螺旋传动常用的运动形式有以下三种：1、螺杆原位转动、螺母移动，多用于机床进给机构；2、螺母固定、螺杆转动和移动，多用于螺旋压力机构中；3、螺母原位转动、螺杆移动，用于升降装置。
图a 螺杆转动，螺母移动 图b 螺母固定，螺杆转、移动 图c 螺母转动，螺杆移动按用途不同分为⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧→冰箱的地脚螺旋。
：电之间的相对位置。
例如—用于调整并固定零件—调整螺旋：。
千斤顶、螺旋压力机等得大的轴向力。
例如：，获用螺旋斜面的增力原理—主要以增力为主，利—传力螺旋：作台等进给机构。
刀架、工的直线运动。
例如：机床度，回转的运动精通常要求具有较高—主要用来传递运动，—传导螺旋：1、传动螺旋它以传递动力为主，要求用较小的转矩产生较大的轴向推力。
一般为间歇工作，工作速度不高，而且通常要求自锁，如千斤顶(图c)，搬动手柄对螺杆加一个转矩，则螺杆旋转并产生很大轴向力推力以举起重物。
左右螺旋提升机构也是一个主要的应用。
2、传导螺旋它以传递运动为主，常要求具有高的运动精度。
一般在较长时间内连续工作，工作速度也较高。
例如用于机床进给机构的传导螺旋，螺杆旋转，推动螺母连同滑板和刀架作直线运动。
机床进给螺旋 带传动用调整螺旋 3、调整螺旋它用以调整并固定零件或部件之间的相对位置。
一般不在工作载荷作用下转动，要求能自锁，有时也要求有很高的精度。
例如用于带传动张紧的调整螺旋。
在调整带的张紧力时，先松开螺栓，旋转调整螺旋，把滑轨上的电动机推到所需的位置，然后再将螺栓拧紧。
按摩擦性质不同分⎪⎩⎪⎨⎧↑↑↓。
润滑。
的高压油实现液体静压静压螺旋：靠外界输入便。
，但结构复杂，加工不滚动螺旋：，但摩擦大加工方便，利于自。
锁滑动螺旋：结构简单，ηηη滑动螺旋 滑动螺旋结构简单，便于制造，易于自锁，应用范围较广。
