12w LED水底灯规格书
- 格式:doc
- 大小:336.50 KB
- 文档页数:3
Edition 21.5.13 12英寸嵌入式LED助航灯具系列用户手册航达康机电技术(武汉)有限公司Hangdakang Mechanical & Electrical Technology (Wuhan) Co., Ltd.地址:武汉市东湖新技术开发区佛祖岭光谷光机电产业园10号楼网址: 邮箱:airport@hdk 12英寸嵌入式LED 助航灯具系列用户手册免责申明目录1.02.0 安全须知产品简介56789102.1 2.2 2.3 2.4 产品型号产品特点机械参数电气参数2.5 产品组件11122.6 灯具标记说明132.6.1 窗口编号2.6.2 2.6.3 窗口发光标记铭牌1313153.0 161616安装3.1 3.2 工具准备包装拆卸3.4 灯具拆卸173.3 安装在12英寸嵌入式灯具底座4.1 4.2 4.3 一般维护程序工具准备维护项目181920204.0 19维护4.0 192122232527维护4.4 操作步骤4.4.1 4.4.2 灯体拆装驱动模块拆装4.4.3 4.4.4 光学组件拆装棱镜压板拆装2828294.4.5 4.4.6 失效断开重启电源线拆装4.5 故障分析5.06.0 3034343434备件及工具服务支持6.1 6.2 6.3 售后服务回收利用关于航达康12英寸嵌入式LED 助航灯具系列用户手册表1 跑道灯具清单进近灯具清单隔离变压器规格要求表2 表3 表格目录791819192021293031嵌入式灯具一般维护计划螺丝/螺丝垫片规格表部署状态的灯具维护项目非部署状态灯具维护项目故障分析表备件清单(3窗口12英寸嵌入式灯具)备件清单(嵌入式跑道边灯)备件清单(5窗口12英寸嵌入式灯具)表4 表5 表6表7 表8 表9 安装附件/工具表10 表11 表12 3233图1 12英寸嵌入式灯具系列图2 12英寸嵌入式灯具系列主要尺寸图3 12英寸嵌入式灯具结构爆炸图图4 12英寸嵌入式灯具窗口编号示意图12英寸嵌入式灯具底座安装示意图图5 图6 图7灯体拆装示意图图8 驱动模块拆装示意图光学组件拆装示意图棱镜压板拆装示意图灯具电源线拆装示意图图9 图10 光学组件拆装示意图(带盘旋引导)图11 图片目录71112131722232526272812英寸嵌入式LED助航灯具系列用户手册免责申明航达康机电技术(武汉)有限公司(以下简称“航达康”或“本公司”)的助航灯具产品符合中国民航总局、国际民航组织和国际电工委员会的要求。

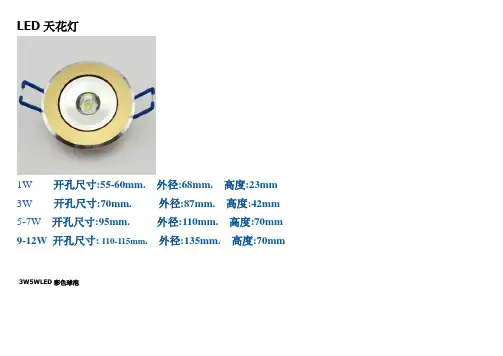

LED天花灯1W 开孔尺寸:55-60mm. 外径:68mm. 高度:23mm 3W 开孔尺寸:70mm. 外径:87mm. 高度:42mm 5-7W 开孔尺寸:95mm. 外径:110mm. 高度:70mm 9-12W 开孔尺寸: 110-115mm. 外径:135mm. 高度:70mm3W5WLED彩色球泡日光灯直径:ф26MM 长度0.6米 0.9米 1.2米led蜡烛灯泡led蜡烛灯拉尾灯泡360度三叉蜡烛拉尾灯泡5630.360度三叉水晶灯拉尾灯泡5630 360度小球泡5630天花射灯COB面光源5W:尺寸90mm 开孔:75mm 反光杯角度:36°(25元)10W:尺寸110mm 开孔:95mm 反光杯角度:20°(35元)15W:尺寸138mm 开孔:120mm 反光杯角度:24°(48元)20W:尺寸160mm 开孔:140mm 反光杯角度:24°(62元)吸顶式座式明装LED轨道灯(不需轨道)功率规格(灯身直径*灯身长度)重量替代什么灯具?多少瓦?每小时耗电3W 5.5*10CM 0.3KG 卤素射灯 20W 0.003度7W 7*12CM 0.5KG 卤素射灯 35W 0.007度12W 10*15CM 0.7KG 卤素射灯 50W 0.012度18W 12*20CM 1.3KG 金卤灯 70W 0.018度球泡灯9W:ф70mm,高度:152mm。
外壳价:12元内置电源价:7元12W:ф95mm,高度:165mm。
外壳价:20元内置电源价:7元15W:ф95mm,高度:195mm。
外壳价:22元内置电源价:12元18W:ф95mm,高度:215mm。
外壳价:26元内置电源价:12元21W:ф95mm,高度:235mm。
外壳价:30元内置电源价:16元24W:ф95mm,高度:252mm。
外壳价:32元内置电源价:16元27W:ф120mm,高度:230mm。
L E D灯具使用说明书 The Standardization Office was revised on the afternoon of December 13, 2020LED灯具使用说明书警告:为了使灯具安装正确,开箱后请详细阅读本说明书,并妥善保管一、灯具主要结构和适用范围1.壳体均采用铝合金及PC材料制成,表面抛光拉丝及静电氧化处理,恒温固化,附着力强,具有防水、防尘、结构新颖等特点。
2.主要适用于办公场所,商场,共公场所作照明。
二、主要结构参数1.额定电压:85--265V~50/60Hz2.额定功率:1W□ 3W□ 5W□ 7W□ 8W□ 9W□ 12W□ 15W□ 16W□ 17W□ 18W□3.防触电保护等级:I类4.外壳防护等级:IP205.LED颗数:6.产品尺寸:7.光通量:90LM/W□100LM/W□110LM/W8.发光角度;60°□90°□120°□9.使用环境:温度:≥90%;工作温度:-40℃~+55℃三、安装要求及维护1、首先整理灯具配套用的各种零部件和附件。
2、安装前必须先切断电源。
3、如使用本产品更换普通灯具,请仔细检查产品接口与旧灯座的符合性,切勿误用.4、把灯体所带的电线连接在相配的电源线上。
5、确定本产品紧固在被安装物表面在进行以下操作,最后接通电源点亮。
四、注意事项◆未按照说明书操作可能会有危险。
◆违章操作可能损坏你的物品,甚至会危害到您的人身安全。
保修承诺尊敬的客户:感谢您使用清博产品,我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局的有关规定,凭此说明书和有效购机发票为您你提供下列服务:A免费保修期限为二年。
B如果使用过程中出现故障无法排除时,请按以下方法联系维修:◆保修期内,请与我公司售后服务中心或特约维修点联系,持说明书及有效购机发票送修。
◆超过保修期,请与我公司售后服务中心或特约维修联系,按规定收费。

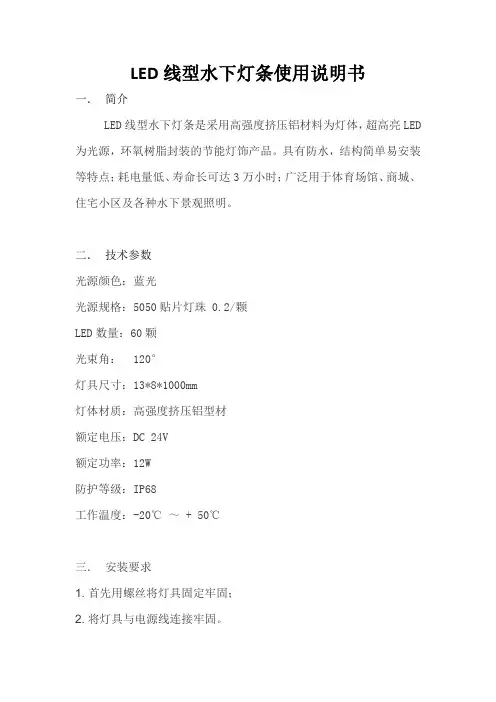

LED线型水下灯条使用说明书
一.简介
LED线型水下灯条是采用高强度挤压铝材料为灯体,超高亮LED 为光源,环氧树脂封装的节能灯饰产品。
具有防水,结构简单易安装等特点;耗电量低、寿命长可达3万小时;广泛用于体育场馆、商城、住宅小区及各种水下景观照明。
二.技术参数
光源颜色:蓝光
光源规格:5050贴片灯珠0.2/颗
LED数量:60颗
光束角:120°
灯具尺寸:13*8*1000mm
灯体材质:高强度挤压铝型材
额定电压:DC 24V
额定功率:12W
防护等级:IP68
工作温度:-20℃~ + 50℃
三.安装要求
1. 首先用螺丝将灯具固定牢固;
2. 将灯具与电源线连接牢固。
3. 在安装接线时一个分支电源最多串接10条灯具;
4. 安装完成后请先对安装线路进行检查,确认安装无误,无电气短路后,接通相应的电源;
5. 如果在安装中出现问题,请咨询本公司技术人员;
四.使用注意事项
1. 灯具在安装和运输过程中注意防震。
2.灯具安装前确保安装位置可以承受10倍于该产品的重量。
3.灯具使用与产品上所标相符的电源。
4. 灯具内有精密器件,请勿私自拆卸。
5.灯具如出现故障,请送回本公司维修。
6.如灯具发现灯体电线破损,请立即停止使用。
警告:
产品必须安装完成后才能进行通电。
维护灯具必须是专业技术人员,非专业人员切勿拆卸灯具。
产品规格如有变化恕不另行通知。
洗墙灯规格书物理特性:1、灯具材质:铝合金2、线路板材质:铝基板3、灯具外罩:钢化玻璃4、光源:大功率LED5、外观颜色:砂灰产品型号,规格参数1、型号:zy-XQD001 2、功率: 12 W 3、灯管直径:φ mm 4、长度: 1000mm 5、宽度: 47mm6、高度: 47mm(不含支架高度)7、LED数量: 12LED LED 光学参数1、单颗光源功率:1W 2、色温:2000K±200/6500K±500K 3、灯具光通量:720-900(LM)4、单颗光珠光通量: 80-90lm 5、中心照度:170Lux/6M 6、发光角度:横向120°纵向65°7、光源光衰:3000小时,光衰<8%;30000小时,<30%8、光效:≥75lm/W 电气性能参数1、总功率:12W 2、工作电压:AC220V-DC24V 3、电源:恒流电恒压,具过流、过压、雷电、高温保护等4、静态功耗:≤0.5W 5、功率因数:≥0.96 6、防护等级:IP( 65 ) 7、寿命:≥80000小时8、工作环境温度:-30摄氏度~40摄氏度9、质保: 1年产品特点1、光色:七彩,显色指数高,能见度距离远,防炫光设计;2、绿色环保:光源无紫外光、红光等辐射,无污染,废旧灯具可回收再利用;3、超长寿命:使用寿命超过3万小时;4、产品质量:产品百分百严格检验出厂。
检验过程:来料IQC →QC(首件确认)产前确板→生产QC、FQC(过程检验)→电器性能检验→防震检验→防水等级检验→打标→QC全检→包装→入仓→QA检验→出货包装说明:1、包装尺寸及数量:1个/套 2.包装内容:产品、螺丝、产品说明书3.包装材质:内部泡沫棉全包裹、外箱五层牛皮纸订装、抗震、勿压、防潮。
SPECIFICATION
(产品规格书)
R&D DEPARTMENT
(技术部)
★产品介绍:
大功率 LED 单颗水底灯,外形独特,精简,代表性强,将现代建筑与灯具巧妙的结合,极具观赏价值。
★应用领域:
适用于厂区,体育馆,码头,广告牌,建筑物,草坪,园艺设计亮化工程等投光和装饰照明所需要的场所。
★产品特性:
✧光学配光,无眩光,无光染,方向性强,均匀度高。
✧大功率LED芯片,单颗1W。
✧恒压恒流驱动,稳定的整流,恒压恒流驱动电源,瞬时启动,0.95以上功率因素,电源效率高,安全可靠。
✧灯具外壳最佳一体化的散热功能,外观设计大方新颖。
✧表面处理:不锈钢耐高温,耐气候性好,色彩丰富。
✧灯体,高压压铸铝,结构紧凑,牢固耐腐蚀。
✧可靠硅橡胶密封,耐150 度以上高温,不老化,灯体密封性好,防水防尘。
✧发光色彩丰富,具有红、绿、蓝、黄、白等多种颜色。
★主要技术参数:
输入电压Input voltage AC85V-265V/DC12V/DC24V 产品图片Picture 电源频率Freqency range 50HZ-60HZ
总谐波失真Tatal harmonic distortion ≤10%
功率因素Power factor >0.93
LED 工作电压Working voltage DC26-36V
LED 数量LED quantity 12PC
LED 功耗LED consumption 12W
系统总功耗System consumption 12.5W
LED 发光效率LED luminous efficiency 90-95LM/W
LED 初始光通量LED luminous 暖白Warm white 1050LM 尺寸参数图Dimension 正白Pure white 1150LM
冷白Cold white 1200LM
灯具效率Lamp's efficiency >95%
平均照度
Average illuminance 高度(height)为1M >365LUX 高度(height)为2M >100LUX 高度(height)为3M >50.2LUX
光斑面积Illuminance area 高度(height)为1M 3.3 *3.3M 高度(height)为2M 6.5*6.5M 高度(height)为3M 9.8*9.8M
照度均匀度Illuminance uniformity >0.68
相关色温
Color temperature 暖白Warm white 2700-3500K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K
显色指数
Color rendering index 暖白WW Ra>78 正/冷白PW/CW Ra>85
配光曲线Light distribution 对称式/矩形光斑
配光方式Light design LED+光学透镜
LED 结点温升Junction temperature ≤60℃
工作环境温度Working temperature -30℃——+55℃
储藏环境温度Storage temperature -25℃——+65℃
防护等级IP Grade IP68 配光曲线Light distribution 光源使用寿命Working life-span >50,000H
电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄绿Yellow/Green G 地线
灯头外壳颜色Color of lamp shell 银色Silver
认证,证书Certificate CE, RoHS
光束角Beam angle 120度
产品净重/毛重Lamp weight : G.W./N.W. 0.6Kg/0.8Kg
产品尺寸(CM)Lamp packing dimension ¢160*190MM 内径:113MM
★使用说明
1. 产品使用工作电压:AC 85V~265V 50/60Hz或DC12V和DC24V,请勿超出工作电压范围。
2. 由于灯具有玻璃配件,在搬运,贮存的时候请注意轻拿轻放,勿重压。
★安装使用说明
1. 通过产品安装支架上的φ5mm 安装孔位可直接用螺丝固定与安装杆或者安装面上。
2. 固定好产品上之后,可以将螺丝1A,1b 调松,然后转换支架的角度,也就是相当于调节灯具的安装角度。
3. 工作环境温度,储存。
4.安装灯具时,接线与接线处封闭好,防止漏电。
5. 外接电源线时,必须采取相应的防水、漏水的措施。
6.该灯具使用时不能违反任何防火法规。
7.安装请找专业电工,0.75MM2三芯电缆接线方式为红线为火线,蓝色线为零线,黄色线为地线。
★维护维修说明
1.维护维修前请确定已经断电。
2.定期对泛光灯的玻璃进行清洁,以保持灯具良好的透光性。
3.定期对泛光灯的外壳及散热器的灰尘进行清洁,以保持良好的散热性能。
4.注意不要用水或者腐蚀性强的溶液进行清洁,最好用干抹布。
5.更换电源时,可直接用螺丝刀打开后盖后,取出电源,AC 电源三芯线接线按照红色对应电源上的“L”,蓝色对应电源上
的“N”,黄绿色或者黄色对应“”,DC 电源线的红线或者白线对应电源的正黑线对应电源的负极,注意正负极不要接反。
★质保,售后服务
所有本公司生产之产品内置恒流电源保用二年,LED 光源保用二年。
在正常使用条件下,质量保证是基于产品的正确保存、安装、使用和维护;由于安装使用不当,违反产品操作规程,而引起的产品损坏,不属于本保证范围之内;对质量保修期内的质量问题,本公司在保修期内将选择修复、调换(零部件)或更换新产品等方法给予解决;超过质量保用期将适当收取材料、人工费用。
