GMP纯化水系统再验证报告

第 1 页共 13 页消毒方法验证方案设备名称：纯化水机组药品生产质规格型号: 2T/h 验证类型：再验证文件编码： JSXB-B30-01纯化水系统管路消毒方法验证方案第 3 页共 13页JSXB-B30-1药品生产2 引言2.1 概述纯化水贮罐、输送管道的清洁、消毒是为了确保纯化水的质量，防止药品污染，保证药品安全。

根据GMP要求，须对纯化水贮罐、输送管道的清洗及消毒效果进行验证。

本验证按《纯化水系统标准操作规程》用次氯酸钠溶液对纯化水贮罐及输送管道系统进行消毒，证实其消毒效果及方法稳定、有效可靠。

纯化水系统管路消毒方法验证方案第 5 页共 13页JSXB-B30-1主管径为DN40，各使用点管路均采用U形联接。

3 验证目的该纯化水系统采用次氯酸钠溶液消毒，为了确认按《纯化水系统标准操作规程》清洁消毒后纯化水微生物数指标应符合本方案规定的可接受标准，证实清洁消毒效果有效、可靠，药品生产特制订本验证方案，对纯化水储罐及分配管道系统的定期消毒效果进行验证。

4 验证依据《药品生产质量管理规范》2010版《中国药典》2010版——纯化水质量标准《纯化水系统标准操作规程》《微生物限度检查标准操作规程》《霉菌、细菌、酵母菌测定标准操作规程》5 验证指令5.1 验证方法：再验证。

5.2 验证周期：按正常运行连续生产，连续追踪三个周期，每个周期为30天。

5.3 验证日期: 2013年6月16日、2013年7月16日 2013年8月16日6 验证内容6.1 验证前的确认6.1.1 检验设备的确认6.1.1.1 检查所用的验证确认设备、仪器仪表、检验用仪器、衡器均经过相关部门校准合格并都在有效期内，确保本次次验证是在可靠的前提下进行的。

6.1.2 验证人员的确认验证技术管理人员及其相关操作人员得到本验证方案的培训且明确验证目的和具体的实施步骤。

6.2消毒试剂及消毒方法6.2.1消毒试剂及浓度纯化水系统管路消毒方法验证方案第 7 页共 13页JSXB-B30-1次氯酸钠（分析纯）有效氯浓度5～6%6.2.2消毒剂有效成份含量的计算公式如下：V=( C＇×V＇)/C； X=V＇－V；式中：V 为所需消毒剂原液的体积。

纯化水贮水罐、输送管道系统消毒效果及消毒周期验证方案目录项目页次一、概述 ---------------------------------------------------------------------3二、验证目的 ----------------------------------------------------------------3三、适用范围 ----------------------------------------------------------------3四、验证实施人员、职责、时间 ------------------------------------------3五、相关文件-----------------------------------------------------------------4六、验证内容 -------- --------------------------------------------------------41、臭氧消毒法--------------------------------------------------------------41.1臭氧消毒法原理-----------------------------------------------------41.2水中臭氧浓度的测定---------------------------------------------------41.3臭氧消毒效果评价------------------------------------------------------51.4臭氧消毒周期的确定----------------------------------------------------52、双氧水消毒法------------------------------------------------------------52.1双氧水消毒效果评价------------------------------------------------52.2双氧水消毒周期的确定---------------------------------------------53、附：检测结果及结论附：卫生学验证原始记录一、概述纯化水贮罐、输送管道的清洁、消毒是为了确保纯化水的质量，防止药品污染，保证药品安全。

xxxxxxx 车间纯化水系统验证方案系统编号：_______________验证类型：公用设施验证分发部门：工程设备部、质量部、生产技术部、xxxxxxxx车间方案制定方案审核方案批准xxxxxxxx有限公司目录1 概述.................................. ........................................................................ 3..2 验证目的........................................................................................... 3...3 验证范围及依据........................................44 验证小组成员与职责.. ................................................................ ............................... 4..5 验证方案的起草与审批.. .............................46 验证的前提条件及进度计划. ........................................................................ ........................................................................ 5.7 验证内容 .............................5预确认................................ .. (5)安装确认....................... ..... .. (7)运行确认.............................. (14)性能确认.............................. (18)8 验证结果及分析 (20)9附件 .................................................................22-251概述xxxxxxxX屯化水系统由纯化水制备系统、分配系统、消毒系统、控制系统组成，终端产水量为1t/h。

纯化水系统验证方案工程设备部纯化水系统验证方案1.概述：纯化水的制备是以合格饮用水为水源，采用二级反渗透法制得。

设备型号 。

产量为2t/h。

二级反渗透装置是锦州市泰和水处理设备厂生产的产品，并由生产厂家安装调试试运行，工艺管路按中国天辰化学工程设计的工艺纯水管道施工图，由我验证合格后投入使用。

2.验证目的：2.1确保纯化水水质符合≤中国药典二000年版≥二部，纯化水项下规定要求。

2.2微生物指标不大于100CFU/me。

2.3电导率小于2.0μm/cm。

3.纯化水系统安装确认：3.1安装确认所需同文件：3.1.1设计图纸（施工图）。

3. 2需检查文件：文件名称编　号存　放　地　点系统工艺流程图及平面图档　案　室设备及管路安装调试记录档　案　室仪器仪表检定记录档　案　室设备SOP、维修SOP档　案　室备　件　清　单档　案　室管道安装试压记录档　案　室管道清洗、纯化消毒规程档　案　室过滤器完整性试验记录档　案　室竣　工　图档　案　室3.3安装确认主要内容：主要确认二级反渗透装置和管道系统安装是否合格，检查仪表的校准、编写操作、维修规程。

3.3.1二级反渗透装置的安装确认：按工艺设计二级反渗透装置安装在制水间。

对照设计图纸及锦州泰合水处理设备厂提供的资料检查安装是否符合设计规程和GMP要求。

3.3.1.1材质检查：名　称数　量型　号材　质性能参数结　论原水泵1多介质过滤器1Φ700×150016r18Ni9T 活性碳过滤器1Φ700×150016r18Ni9T 软化器1550×1600玻璃钢RO装置ⅠⅡ级1套ROASⅡ－2外壳不锈钢RO膜2t中间水12t16r18Ni9T泵计量泵1400Spm塑外壳一、二级RO 泵CE50－20CE50-20不锈钢2900r/min5.7m3/h纯化水贮缺罐12t不锈钢带呼吸器管路及分配系统1φ38.1304不锈钢过滤器1φ350外壳不锈钢0.45聚砜输水泵1不锈钢检查人： 日期：3.3.1.2仪器仪表的校正检查：仪器仪表校正合格后的投入使用。

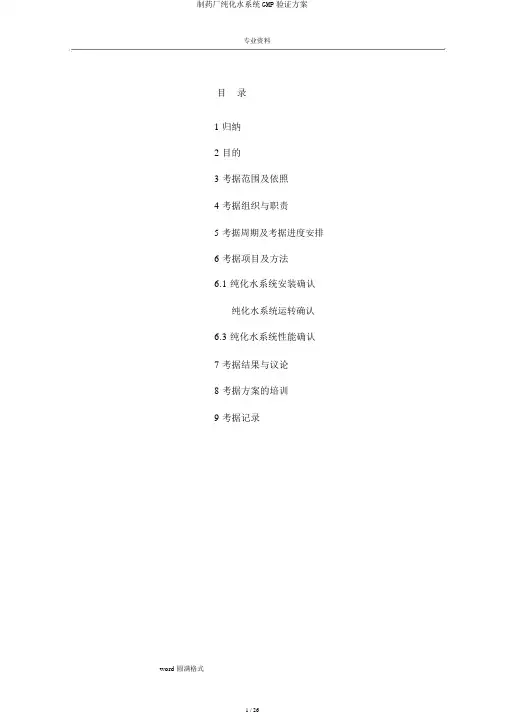

专业资料目录1归纳2目的3考据范围及依照4考据组织与职责5考据周期及考据进度安排6考据项目及方法6.1 纯化水系统安装确认纯化水系统运转确认6.3 纯化水系统性能确认7考据结果与议论8考据方案的培训9考据记录word 圆满格式21归纳我企业的纯化水系统由原水罐、原水泵、石英砂过滤器、活性炭过滤器、树脂消融器、保安过滤器(5 μm)、一级反浸透装置、离子交换床、保安精美过滤器(0.22 μm)、纯化水罐、臭氧发生器、微孔膜过滤器（0.22 μ m）、纯化水输送泵、紫外灭菌器等设施组成。

原水经原水罐、石英砂过虑器、活性炭过滤器、树脂消融器、一级反浸透装置、离子交换床、保安精美过滤器、进入纯水罐再经过微孔膜过滤器（0.22 μm）、紫外灯灭菌后供给车间。

现对纯化水系统进行考据。

纯化水系统工艺流程原水进入原水罐原水泵手动石英砂过滤器正反冲洗水排放手动活性炭过滤器正反冲洗水排放再生装置（盐罐）树脂消融器再生冲洗排放5μm保安过滤器ROⅠ高压水泵RO膜组冲洗装置一级反浸透系统一级浓水排放再生装置（酸碱罐）离子交换床再生冲洗排放0.22 μm保安精美过臭氧灭菌纯水罐0.22 μm微孔过滤器纯化水输送泵3紫外线杀菌器车间各用水滴总回水纯化水储罐二车间颗粒包二车间铝塑包0.22 μm过滤器装室装室输送泵二车间散剂内二车间洗衣室包室紫外灯二车间容器具清二车间洗瓶洁存放间一车间容器具清洁存放间二车间干燥室二车间铝塑包前办理车间收粉装室一车间洗衣室间二车间总混室一车间工具干净二车间制丸室前办理车间容器二车间干燥室存放间具干净存放间二车间合坨室一车间糖浆配剂二车间粉碎室前办理车间工器室二车间硅胶干具干净存放间二车间制粒室燥室一车间糖浆灌装二车间压片室室一车间酊剂前室二车间配浆室一车间酊剂灌装一车间酊剂配剂二车间工具干净二车间包衣室室室存放间系统各部分功能4原水的预办理设施及功能石英沙过滤器内充填精选的石英砂和锰砂，可过滤掉原水中的颗粒杂质和悬浮物及部分重金属离子（比方：铁等），控制进水浊度及淤泥污染。

有限公司文件编码：纯化水系统验证报告编制：审核：批准：验证文件审批表文件编码：注：此表一式二份，验证文件附后1．概述1）纯化水系统流程图2）制定依据2．验证目的3．职责1）验证委员会2）质保部3）工程部4）质检中心5）106车间4．验证内容1）纯化水系统安装确认2）纯化水系统运行确认3）纯化水系统性能确认4）纯化水系统清洁与消毒的确认5）纯化水系统过滤器滤芯更换周期的确认5．再验证周期6．验证记录、概述本设备由****** 公司生产制造。

该公司是国家定点生产制水设备的企业。

我公司购置的纯化水系统由原水罐、原水泵、多介质过滤器、活性炭过滤器、加药系统（阻垢剂）、精密过滤器（滤芯为5 微米）、1#高压泵、一级RO主机、中间储罐、加药系统（NaOH）、2#高压泵、二级RO 主机、紫外线灭菌器、纯化水储罐和纯化水水泵等组成。

该纯化水系统可自动运行也可手动运行。

待纯化水罐水位处于高水位触点时系统自动停机，一旦纯化水罐处于低水位时系统又自动制水，反复循环。

原水罐水位过低或纯水罐水位过高，系统也会自动报警和停机。

1、主要技术参数2、制定依据《药品生产质量管理规范》（1998 年修订）、《RO 系列二级反渗透水处理机组使用说明书》和《中国药典》2005 版二、验证目的为保证制备的纯化水符合《中华人民共和国药典》2005 年版中纯化水的标准，证明制水系统在已有的或未来的操作情况下，工艺用水的质量与预期设计的相一致，能够稳定地生产出一定数量和质量且达到生产工艺要求的合格纯化水。

确认制定的“纯化水系统清洁和消毒规程”正确可靠性。

三、职责1）验证委员会a．负责验证方案的审批。

b．负责验证的协调工作，以保证本验证方案规定项目的顺利进行。

c．负责验证数据及结果的审核。

d．负责验证报告的审批。

e．负责发放验证证书。

f．负责再验证周期的确认。

2）质保部a．负责拟订验证方案。

b．负责组织检测用仪器的校正。

c．负责验证工作的具体组织实施。

验证报告目录1.纯化水系统验证报告2.纯化水系统验证报告附件2．1 附件1：纯化水制备系统安装确认主要文件资料2．2 附件2：纯化水系统设备安装情况检查记录2．3 附件3：饮用水检验报告2．4 附件4；纯化水系统安装质量检查记录2.4.1附件4、a机械过滤器安装确认检查记录2.4.2.附件4、b 活性碳过滤器安装确认检查记录2.4.1附件4、c精密过滤器安装确认检查记录2.4.1附件4、d 反渗透装置安装确认检查记录2.4.1附件4、e 其它设备安装确认检查记录2.4.1附件4、f 辅助设施安装确认检查记录2.4.1附件4、g 仪器仪表安装确认检查记录2．5附件5管道分配系统安装确认检查记录2．6附件6纯化水制备系统安装电器输送开关确认记录2．7附件7纯化水制备系统管道试压记录2．8附件8：纯化水制备系统清洗、钝化、消毒记录2．9附录9纯化水系统的运行记录2．10附录10纯化水系统运行确认水质检测报告2．11附件11：纯化水制备系统设备安装调试验收单2．12附件12：纯化水制备系统安装竣工验收单2．13附件13性能确认水质检测报告2．14附件14异常情况处理记录2．15附件15：纯化水系统日常监测记录纯化水系统验证报告 编号　：WAL-XB-001 验证项目名称　：纯化水系统 验证方案见“纯化水系统验证方案”编号：WAL-XF-001 验证实施日期　：2005年8月10日　－2004年9月10日 各验证项目结论：●安装确认：验证系统的安装是否符合设备安装的要求.1、可接受标准：设计施工文件资料齐全，系统性能设计符合要求；设备安装符合设计规范；管道试压符合要求.2、结果：查阅设备档案设计施工文件齐全，系统性能设计符合要求；设备安装符合设计规范；管道试压符合要求.（详见验证记录附件1-8）1　安装确认结论:纯化水系统的安装符合要求.●运行确认：验证纯化水系统符合生产工艺要求.1　可接受标准：各操作参数符合要求.2　验证结果：系统参数测试符合要求（详见验证记录附件9-12）。

XXXX药业有限公司纯化水系统清洁消毒再验证方案编号：起草：日期：审阅：日期：批准：日期：实施日期：目录一、概述 (2)二、验证类型 (2)三、验证目的 (2)四、验证范围 (2)五、验证小组成员及职责 (2)六、验证计划和进度安排 (3)七、验证依据 (3)八、清洁方法及取样部位设定 (3)九、取样和检测方法 (5)十、验证方案的实施 (7)表1 取样点及取样频率 (8)表2 按清洁程序清洗系统后各取样点检测记录如下 (9)表3 检验检测结果记录表 (10)十一、验证结果分析、结论及在验证周期确认 (10)一、概述根据GMP要求，为确认设备的清洁规程及评价该设备清洁规程的效果，需进行清洁再验证。

纯化水系统：由机械过滤器、活性碳过滤器、保安过滤器、二级反渗透、紫外线灭菌器、精密过滤器组成；机械过滤器除去水中杂质、悬浮物、胶体使浑浊的水通过机械过滤器过滤后水浊度能≤3度；活性碳过滤器去除水中的余氯、有机物等部分异味及色度，改善水质，延长反渗透膜的寿命。

保安过滤器防止前部设备系统的微小颗粒进入反渗透装置；去除水中的各种盐类、病毒及细菌使水纯净化主要作为生产工艺用水及洁净区设备清洗用水。

二、验证类型纯化水系统清洁消毒验证属再验证。

三、验证目的纯化水系统的清洁消毒是保证纯化水质量的重要措施，验证清洁消毒方法的有效性、可靠性是纯化水系统再验证的重要方面，通过对清洁消毒方法的再验证，来证实其清洁消毒规程的可靠性。

四、验证范围本方案适用于制剂车间生产所用及设备的清洁所用的设备如下：验证小组由相关部门领导、技术骨干或相关人员组成，负责本验证项目验证方案的起草、实施、组织与协调、验证结果与评定以及完成验证报告。

表1 验证小组成员及其职责1 纯化水制备系统的清洁程序。

1.1预处理系统的反冲洗：1.1.1 检查阀门，打开反冲洗阀门。

1.1.2 分别调节多介质过滤器、活性碳过滤器的多路阀至反冲洗状态。

1.1.3 启动反冲洗按钮，运行20～30min，当清洗液清澈时，关闭多路阀门，反冲洗操作结束，同时关闭阀门。

目录1概述2目的3验证范围及依据4验证组织与职责5验证周期及验证进度安排6验证项目及方法6.1纯化水系统安装确认6.2纯化水系统运行确认6.3纯化水系统性能确认7验证结果与评价8验证方案的培训9验证记录1 概述我公司的纯化水系统由原水罐、原水泵 、石英砂过滤器、活性炭过滤器、树脂软化器、保安过滤器(5µm)、一级反渗透装置、离子交换床 、保安精密过滤器(0.22µm)、纯化水罐、臭氧发生器、微孔膜过滤器（0.22µm ）、纯化水输送泵、紫外灭菌器等设备组成。

原水经原水罐、石英砂过虑器、活性炭过滤器、树脂软化器、一级反渗透装置、离子交换床、保安精密过滤器、进入纯水罐再经过微孔膜过滤器（0.22µm ）、紫外灯灭菌后供给车间。

现对纯化水系统进行验证。

1.1 纯化水系统工艺流程正反清洗水排 正反清洗水排再生清洗排放 一级浓水排放再生清洗排放1.2 系统各部分功能1.2.1 原水的预处理设备及功能1.2.1.1 石英沙过滤器内充填精选的石英砂和锰砂，可过滤掉原水中的颗粒杂质和悬浮物及部分重金属离子（例如：铁等），控制进水浊度及淤泥污染。

1.2.1.2 活性炭过滤器内充填活性炭，除污及吸附有机物、余氯；还可去除臭味，降低色度以及残留的浊度等。

1.2.1.3 树脂软化器内充填阳树脂主要除钙镁离子，防止反渗透膜上结垢，尽可能的避免污堵；提高膜组的使用寿命。

稳定膜组的工作性能。

1.2.2 纯化水制备装置及功能1.2.2.1 5μm保安过滤器去除阳树脂等大于5μm以上的细微颗粒，保护反渗透膜不受阻塞；1.2.2.2 一级反渗透系统对预处理后的水进行一级脱盐处理，降低水的含盐量、脱盐率能达到99%。

1.2.2.3 离子交换床：利用离子交换树脂的原理来去掉溶解於水中的无机离子。

1.2.2.3 0.22μm精密过滤器主要出去水中的阴阳树脂等杂质的细微颗粒。

1.2.2.4 微孔过滤器（0.22µm）防止纯化水残留有细微体积在0.2-1.0µm以上等污染水质。
