中央空调基础知识培训教材

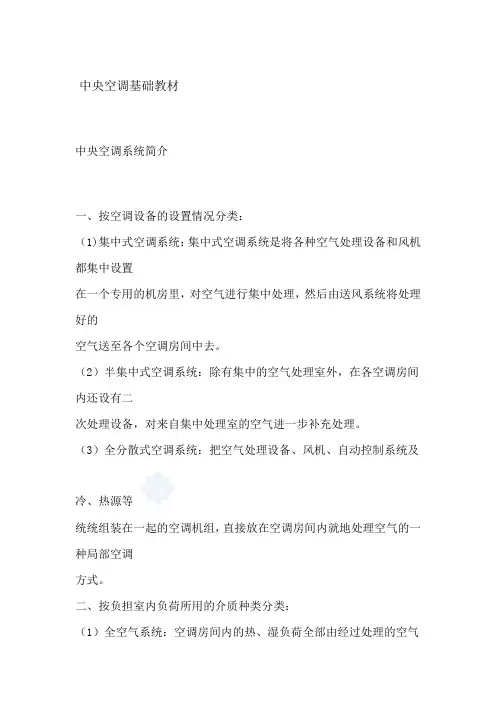

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸4收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的页12共页1第场合。

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

中央空调培训资料xx年xx月xx日•中央空调概述•中央空调的冷热负荷计算•中央空调的设备选型目录•中央空调的安装与调试•中央空调的运行管理•中央空调的维护与保养01中央空调概述中央空调是一种大型空调系统，通过集中制冷或制热来满足多个房间或建筑的需求。

中央空调定义根据使用目的和冷媒的不同，中央空调可分为水冷式和氟利昂式两种。

中央空调分类定义与分类中央空调系统组成中央空调的制冷主机是系统的核心，包括压缩机、冷凝器、蒸发器等部件。

制冷主机冷却水循环系统冷冻水循环系统空气处理机组冷却水循环系统包括冷却水泵、冷却塔和管道等，用于将制冷主机的热量传递到室外。

冷冻水循环系统包括冷冻水泵、冷冻水管道和室内风机盘管等，用于将冷量输送到各个房间。

空气处理机组包括空气过滤器、表冷器、加湿器等，用于处理室内空气，满足舒适度和空气质量要求。

优点中央空调具有高效、节能、舒适度高、室内噪音低等优点，同时还可以提供新风系统，改善室内空气质量。

缺点中央空调的初投资较高，需要专业维护和管理，同时制冷主机需要占用一定的建筑空间。

此外，中央空调的能效比受到室外温度的影响较大，制冷效果可能会受到限制。

中央空调的优缺点02中央空调的冷热负荷计算1冷热负荷的概念23指在冬季由室内向室外传递热量的负荷，是衡量室内温度需要被控制在一个特定水平下的指标。

冷负荷指在夏季由室外向室内传递热量的负荷，是衡量室内温度需要被控制在一个特定水平下的指标。

热负荷指在特定时间内，为保持室内湿度在一个舒适水平所需要的空气处理量。

湿负荷1冷热负荷的计算方法23通过计算建筑物的外围护结构（如墙、窗、屋顶等）的热传递量来确定冷热负荷。

通过测量室内外温度、湿度等参数，并考虑建筑物的热惯性来计算冷热负荷。

根据建筑物的使用情况，如人员数量、设备功率等来确定冷热负荷。

以一栋办公大楼为例，需要考虑的冷热负荷因素包括：人数、设备使用情况、照明、室外气候条件等。

首先需要确定每个房间的使用功能和人员数量，然后根据这些参数来确定所需的冷热负荷。

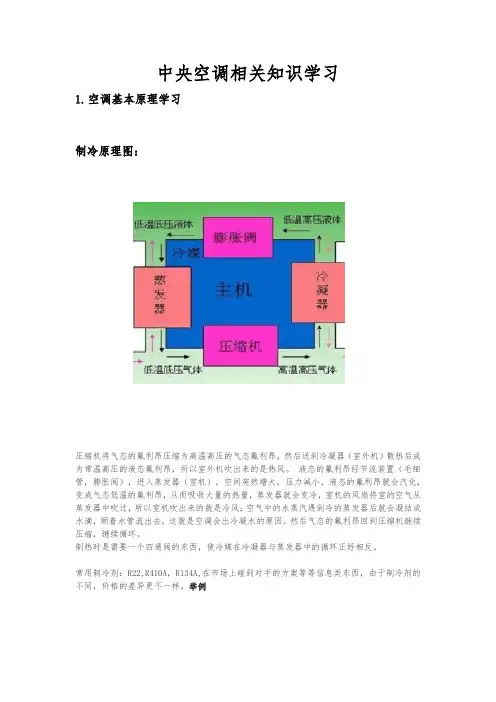

中央空调相关知识学习1.空调基本原理学习制冷原理图：压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。

液态的氟利昂经节流装置（毛细管，膨胀阀），进入蒸发器（室机），空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室机的风扇将室的空气从蒸发器中吹过，所以室机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出冷凝水的原因。

然后气态的氟利昂回到压缩机继续压缩，继续循环。

制热时是需要一个四通阀的东西，使冷媒在冷凝器与蒸发器中的循环正好相反。

常用制冷剂：R22,R410A，R134A,在市场上碰到对手的方案等等信息类东西，由于制冷剂的不同，价格的差异更不一样，举例空调常用单位换算10000Kcal/h=11.63kw/h 1冷吨=3.516kw 1HP=2.5-3kw举例：风管机56, 71 ,120, 140中央空调的分类根据冷媒冷却的不同，分为风冷式机组和水冷式机组。

风冷式机组里，根据输送介质的不同，分为氟机组和水机组，其中以多联机，风管机，壁挂机等为代表的氟机，水机组以风冷热泵机组（模块机，热水机，空气源等机组）为代表。

模块机组的优点：1、节能--模块化解决了部分负荷下效率降低的难题2、可靠--模块化赋予每个模块单元无可比拟的独立性3、安装便利--模块化让搬运工作化整为零；4、扩容灵活--模块化随意扩容性令用户没了后顾之忧缺点：运行费用高（耗电量高），低温环境容易衰减，制热效果不足。

1.维护成本较低2.安装较简单、灵活。

相比水系统的水管，装铜管容易很多，而且末端形式多，一个多联机系列的产品基本上可以满足各种室天花造型3.一般不需要单独的空调机房摆放主机，很多多联机的主机可以直接放在天面缺点：1.造价相对水系统的中央空调较高2.最重要的一点是舒适度不如水系统的中央空调3.多联机的配管长度、室机与主机的高差、室机之间的高差都有限制优点：1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长；2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小；3.调节方便，可在10%~100%围无级调节，部分负荷时效率高，节电显著4.体积小，重量轻，可做成立式全封闭大容量机组缺点：1.价格比活塞式高；2.单机容量比离心式小，转速比离心式低；3.润滑油系统较复杂，耗油量大；4.大容量机组噪声比离心式高；5.要求加工精度和装配精度高吸收式冷热水机组（直燃机，废热机）燃烧机输入热能，使发生器的溴化锂溶液至１４０℃产生水蒸汽，水蒸汽被冷却水冷凝成冷凝水，由接水盘手机，冷凝水进入蒸发器这个高真空环境（负压），骤然蒸发（闪发现象），降温至５℃，喷洒到铜管上，使铜管１４℃的空调水，降温至7℃，向中央空调用户供冷水，蒸发式吸收的蒸汽，由吸收器吸收，然后由溶液泵打到发生器，如此继续循环。

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合。

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

学习教材从外行到内行，从不懂到懂，有个不适应的阵痛期，通过持之以恒的学习和磨砺，逐渐掌握要领，最简单的东西，也要靠学习，有一个认识和熟练过程，掌握了，一个书写笔记本，一支笔，一包、一个笔记本电脑，便可走遍天下，名利地位无处不在。

一，基本常识1.数据(尺寸)：工程上用的数据尺寸都是以毫米计，1米等于100厘米，1厘米等于10毫米（一厘米又叫一公分,公分符号cm，毫米符号mm，米符号m），1米等于1000毫米。

读法：一米的标注=1000，平时写法1m米，m米可以省略不写；读法：一米二五的标注=1250，平时写法1.25m米，m米可以省略不写；读法：十二米二五标注=12250，平时写法12.25m米，m米可以省略不写；读法：七百五的标注=750，平时写法0.75m米，m米可以省略不写。

练法；可以看图纸结合熟习钢卷尺。

2.经常用的原材料：角钢、（通丝杆）元钢，扁钢，槽钢，工字钢，钢板，无缝钢管，钢法兰片，镀锌钢管，镀锌薄钢板，碳钢管件，铜管，铜管件等；水机系统的管道用无缝和镀锌钢管；氟机系统的管道用铜管。

(1)角钢的型号规格有：25写法25×25×2；30写法30×30×3；40写法40×40×4；50写法50×50×5；60写法60×60×6；以此类推还有更大，更厚的。

30、40、50角钢用的较多，30角钢一般用作风管做法兰、小风管、小水管的管架；40角钢一般用作大风管、大水管的管架；50、60角钢一般用作200以上大水管和管井管架。

（2）通丝杆的规格型号一般有写法：ø6、ø8、ø10，ø表示直径符号，读音fai，通常通丝杆的读法:6个、8个、10个，10个表示10个毫米mm；通丝杆一般用于打吊筋，6个的打小风管横担，8个的一般用于吊风机盘管，10个的一般用于吊新风机组。
