注水井吸水指数测试资料教程

注水井测吸水剖面技术要求一、测前准备要求。

1. 井况检查。

这注水井得先看看它的状态是不是正常。

就像人要体检前得保证身体没啥大毛病一样。

井口装置得牢固，不能松松垮垮的，要是井口都不稳，那后面的测量就像在摇晃的船上跳舞，肯定不准。

油管和套管得没有漏失，要是油管或者套管漏了，水就可能跑到不该去的地方，那测出来的吸水剖面就成了“糊涂账”。

2. 仪器准备。

测量用的仪器得是个靠谱的家伙。

要保证仪器的精度，这精度就像厨师做菜的调料量杯，刻度不准，菜的味道就全乱套了。

在使用前得好好校准，确保它能准确地感知和记录数据。

而且仪器的密封性要好，要是漏水或者进气，那就像人穿着破了洞的雨衣在雨里走，里面全湿了，仪器也就没法正常工作了。

另外，仪器的耐温耐压性能也要符合注水井的实际情况，要是在井下受不了高温高压，那可就“罢工”了。

3. 资料收集。

先把注水井的基本资料摸个透。

就像相亲之前先了解对方的基本情况一样。

要知道注水井的井深、地层压力、注入水的性质（比如是清水还是污水，水的矿化度是多少等）。

这些资料就像拼图的碎片，缺了哪一块，最后拼出来的吸水剖面图像都不完整。

二、测量过程要求。

1. 注入条件稳定。

在测量的时候，注水井的注入条件得稳定得像老和尚打坐一样。

注入量、注入压力这些参数不能像小孩的脸说变就变。

如果注入量一会儿大一会儿小，那水在地下的流动就乱了套，测出来的吸水剖面就不准确。

这就好比你要测量水流的速度，但是水龙头一会儿开得很大一会儿开得很小，你根本没法准确知道水到底是怎么流的。

2. 测量深度精确。

测量深度一定要精确，精确到厘米甚至毫米。

这就像狙击手瞄准目标，差一点都不行。

如果深度测错了，那这个地方到底吸了多少水就完全错了。

比如你以为是在某个地层测量，其实是偏了一点到了另一个地层，那得到的数据就像是张冠李戴，完全不是那么回事了。

3. 测量时间合理。

测量的时间也很有讲究。

不能太短，太短了就像走马观花，数据还没稳定就结束了，那得到的结果肯定不准确。

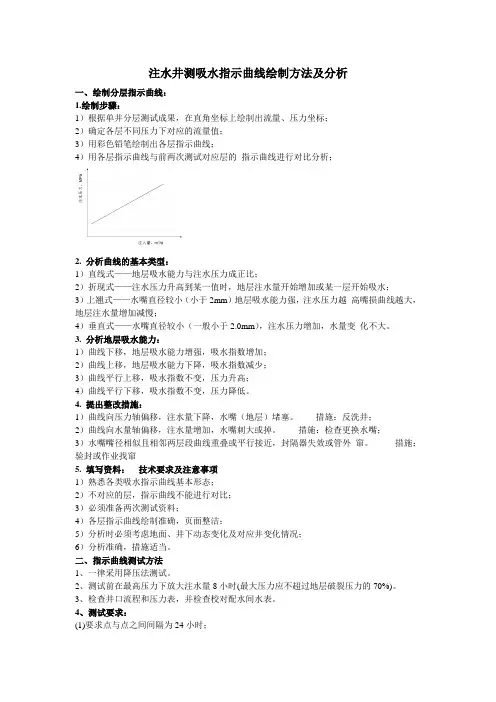

注水井测吸水指示曲线绘制方法及分析一、绘制分层指示曲线：1.绘制步骤：1）根据单井分层测试成果，在直角坐标上绘制出流量、压力坐标；2）确定各层不同压力下对应的流量值；3）用彩色铅笔绘制出各层指示曲线；4）用各层指示曲线与前两次测试对应层的指示曲线进行对比分析；2. 分析曲线的基本类型：1）直线式——地层吸水能力与注水压力成正比；2）折现式——注水压力升高到某一值时，地层注水量开始增加或某一层开始吸水；3）上翘式——水嘴直径较小（小于2mm）地层吸水能力强，注水压力越高嘴损曲线越大，地层注水量增加减慢；4）垂直式——水嘴直径较小（一般小于2.0mm），注水压力增加，水量变化不大。

3. 分析地层吸水能力：1）曲线下移，地层吸水能力增强，吸水指数增加；2）曲线上移，地层吸水能力下降，吸水指数减少；3）曲线平行上移，吸水指数不变，压力升高；4）曲线平行下移，吸水指数不变，压力降低。

4. 提出整改措施：1）曲线向压力轴偏移，注水量下降，水嘴（地层）堵塞。

措施：反洗井；2）曲线向水量轴偏移，注水量增加，水嘴刺大或掉。

措施：检查更换水嘴；3）水嘴嘴径相似且相邻两层段曲线重叠或平行接近，封隔器失效或管外窜。

措施：验封或作业找窜5. 填写资料：技术要求及注意事项1）熟悉各类吸水指示曲线基本形态；2）不对应的层，指示曲线不能进行对比；3）必须准备两次测试资料；4）各层指示曲线绘制准确，页面整洁；5）分析时必须考虑地面、井下动态变化及对应井变化情况；6）分析准确，措施适当。

二、指示曲线测试方法1、一律采用降压法测试。

2、测试前在最高压力下放大注水量8小时(最大压力应不超过地层破裂压力的70%)。

3、检查井口流程和压力表，并检查校对配水间水表。

4、测试要求：(1)要求点与点之间间隔为24小时；(2)要求测试8个点，点与点之间压降幅度为0.5MPa ；(3)第一点选用最高压力的注水量，稳定24小时；(4)其余各点均稳定24小时，测试期间及时编制吸水指示曲线，如发现异常点应立即补测；(5)每改变一次压力，要及时跟踪观察，每两小时记录注水量、与压力变化情况；(6)如遇区块供水量不足时，应保证测试井注水量的需求。

第五章注水第二节 注水井吸水能力分析一、注水井吸水能力的表达表示注水井吸水能力的大小，主要采用下述的几个指标。

（一）注水井指示曲线稳定流动条件下注入压力随注水量的变化曲线称为注水井指示曲线。

在分层注水情况下，分层指示曲线是表示各分层注入压力（经过水嘴后的压力）与分层注水量之间的关系曲线。

（二）吸水指数吸水指数是指单位注水压差下的日注水量，常用K 表示，单位是m 3/(d •MPa)。

吸水指数的大小反映了地层吸水能力的好坏。

正常注水时不可能经常关井测压，为了求取吸水指数，常采用测指示曲线的方法，测量在不同流压下的日注水量，然后按下式计算出吸水指数：2121f f p p q q K --= 式中 1q ，2q —— 分别是井底流压为1f p ，2f p 时的注水量，m 3/d.因此，吸水指数在数值上等于注水井指示曲线斜率的倒数。

（三）视吸水指数视吸水指数是指日注水量与井口压力的比值，单位仍为m 3/（d MPa •）。

（四）相对吸水量相对吸水量是指在同一注入压力下，某小层的吸水量占全井总吸水量的百分数。

其表达式为：相对吸水量=%100⨯全井吸水量某小层吸水量 相对吸水量是表示各小层相对吸水能力的指标。

有了各小层的相对吸水量，就可以由全井指示曲线绘制各小层的分层指示曲线，而不必进行分层测试。

二、影响吸水能力的因素1、与注水井井下作业及注水井管理操作等有关的因素，主要包括：进行作业时压井液对注水层造成堵塞；酸化、洗井等作业过程中因措施不当等原因造成注水层堵塞等。

2、与水质有关的因素，主要包括：1）注入水与设备和管线的腐蚀产物，如氢氧化铁Fe(OH)3及硫化亚铁FeS等造成的堵塞，以及水在管线内产生垢（CaCO3，BaSO4等）造成的堵塞。

2）注入水中所含的某些微生物（如硫酸盐还原菌、铁菌等），除了自身堵塞作用外，其代谢产物也会造成堵塞。

3）注入水中所带的细小泥砂等杂质堵塞油层。

4）注入水中含有在油层内可能产生沉淀的不稳定盐类。
