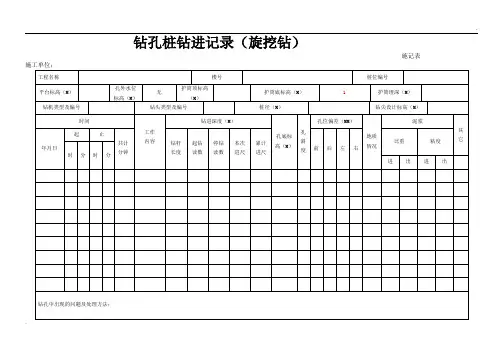

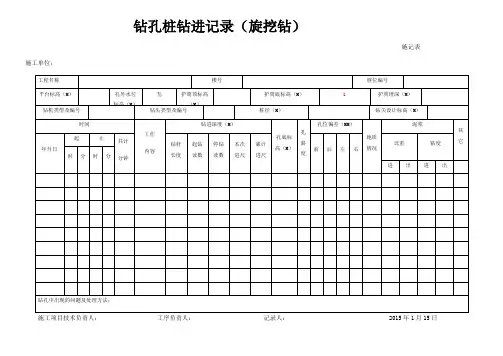

钻孔桩钻进记录(旋挖钻)

干作业钻孔灌注桩分项工程施工技术交底编号：工程名称昌南农产品物流中心三期交底日期施工单位银广厦集团有限公司分项名称干作业成孔桩基础分项工程交底提要干作业钻孔灌注桩施工交底人交底内容：一、施工方法(一)准备工作：1、开挖前，场地完成三通一平，地上、地下障碍物都处理完毕，各项施工用临时设施准备就绪。

2、根据图纸放出轴线及桩点位，布设标高水平、轴线控制木桩，复测合格后报请监理单位验线同意。

3、场地整平、夯实或碾压，承载力应满足钻机说明书中对场地的要求。

选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。

4、桩基所用的原材料，根据设计要求和规范规定检测试验合格。

5、分段制作好钢筋笼。

6、施工人员应熟悉旋挖钻机及其配套设备的技术性能，施工前应做好施工方案和安全技术交底。

(二)施工机具1、钻孔设备：旋挖钻机及相应钻具、钢护筒等，并按照钻机使用说明书进行必要的检查、维修和保养。

2、配套设备：应根据工程采用的护壁方式、钢筋笼的制作和安装要求、混凝土的施工要求配备相应的设备（挖掘机、装载机、吊车、潜水泵、运输车等）。

3、安全设备：标准配电箱、防水照明灯、安全帽等。

4、桩施工检测工具：应根据桩基施工过程控制要求，配备相应的检测工具（测量绳、1Kg线坠、钢尺、桩径和沉渣检测工具等）(三)施工工艺流程测量放线定桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位→钻孔→成孔检查→清孔→孔口盖板→移钻机→移盖板测孔深、垂直度、沉渣厚度→吊放钢筋笼→安装混凝土导管→二次清孔→复测沉渣厚度→浇筑混凝土→孔口处理、凿除桩头→桩成品检测、验收。

(四)操作工艺1、测量放线根据施工设计图纸子图说进行桩位精确放样，桩轴线、标高控制点应设在不受施工影响的地方，施工前经复核后妥善保护，施工中应进行复测，桩定位后应同时测量记录原始地面标高。

2、场地规划规划好场内行车路线，出土出渣线路，布置稳定液制作、存放位置，布设好排浆、排水管沟，场地3、护筒埋设(1)、根据桩径选用厚度不小于10mm钢板制作不小于钻头直径200mm的钢护筒。

旋挖钻孔灌注桩施工记录表一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____桩号：＿____桩径：＿____桩长：＿____桩顶标高：＿____桩底标高：＿____混凝土强度等级：＿____二、施工准备1、场地平整施工前对场地进行平整，清除杂物和障碍物，确保桩机能够平稳作业。

场地平整度误差控制在 ±50mm 以内。

2、桩位放线根据设计图纸，采用全站仪或经纬仪进行桩位放线。

桩位偏差控制在规范允许范围内，群桩偏差不大于 20mm，单排桩偏差不大于 10mm。

3、护筒埋设护筒采用钢板制作，内径大于桩径 200mm。

护筒埋设深度根据地质情况确定，一般为 15 20m，护筒顶部高出地面 300mm。

护筒中心与桩位中心偏差不大于 50mm，垂直度偏差不大于 1%。

4、泥浆制备根据地质条件和施工要求，制备合适的泥浆。

泥浆性能指标应符合规范要求，如比重、粘度、含砂率等。

三、钻进成孔1、钻机就位钻机安装平稳，底座牢固，钻杆垂直。

对中误差不大于 20mm，垂直度偏差不大于 1%。

2、钻进参数根据地质情况和桩径、桩长，合理选择钻进速度、钻压和转速。

钻进过程中应及时记录钻进深度、钻进时间、钻进速度等参数。

3、地质情况记录钻进过程中，密切观察地质变化情况，每钻进 1 2m 记录一次地质情况。

详细记录土层、砂层、岩层等的分布情况和厚度。

4、孔深测量当钻进至设计孔深时，采用测绳或测孔仪测量孔深。

孔深允许偏差为＋300mm，0。

5、孔径测量采用孔径检测仪测量孔径，孔径不得小于设计桩径。

6、孔底沉渣厚度检测当钻进至设计孔深后，进行第一次清孔，清孔完成后测量孔底沉渣厚度。

孔底沉渣厚度不得大于 50mm。

四、钢筋笼制作与安装1、钢筋笼制作钢筋笼按照设计图纸要求制作，主筋间距、箍筋间距、钢筋笼直径等偏差应符合规范要求。

主筋接头采用焊接或机械连接，接头质量应符合规范要求。

旋挖钻孔灌注桩施工记录表关键信息项：1、工程名称：＿___________________________2、桩号：＿___________________________3、桩径：＿___________________________4、桩长：＿___________________________5、施工日期：＿___________________________6、施工单位：＿___________________________7、地质情况描述：＿___________________________8、钻孔深度：＿___________________________9、钢筋笼长度：＿___________________________10、混凝土强度等级：＿___________________________11、灌注混凝土量：＿___________________________11 施工准备111 施工前应确保施工现场具备“三通一平”条件，即水通、电通、路通和场地平整。

112 熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

113 检查施工机械设备的性能和状态，确保其能够正常运行。

12 测量放线121 根据设计图纸和测量控制点，准确放出桩位，并设置明显的标志。

122 对桩位进行复测，确保桩位偏差符合规范要求。

13 护筒埋设131 护筒应采用钢板制作，其内径应大于钻头直径 100mm 以上。

132 护筒埋设深度应符合设计要求，一般应穿过松散土层进入稳定土层不小于 05m。

133 护筒埋设应垂直、稳固，中心与桩位中心偏差不得大于50mm。

14 钻机就位141 钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。

142 调整钻机的垂直度，使其偏差不大于 1%。

15 钻进成孔151 钻进过程中应根据地质情况控制钻进速度和钻进压力。

152 及时清理孔内的渣土和泥浆，保持孔内清洁。

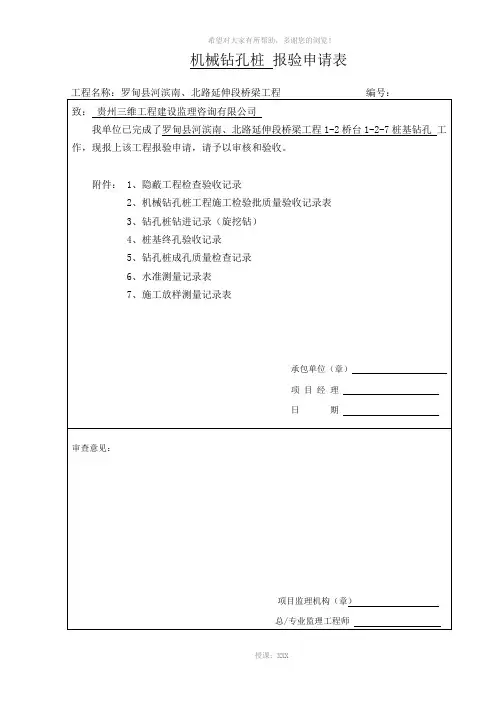

机械钻孔桩报验申请表罗甸县河滨南、北路延伸段桥梁土建工程罗甸县河滨南、北路延伸段桥梁土建工程桩基终孔验收记录表承包单位：湖南万力建设集团有限公司合同号：监理单位：贵州三维工程建设监理咨询有限公司编号：项目技术负责人：记录：监理：日期：罗甸县河滨南、北路延伸段桥梁土建工程钻孔桩成孔质量检查记录项目技术负责人：质检员：监理：年月日机械钻孔桩报验申请表工程名称：罗甸县河滨南、北路延伸段桥梁工程编号：罗甸县河滨南、北路延伸段桥梁土建工程罗甸县河滨南、北路延伸段桥梁土建工程桩基终孔验收记录表承包单位：湖南万力建设集团有限公司合同号：监理单位：贵州三维工程建设监理咨询有限公司编号：项目技术负责人：记录：监理：日期：罗甸县河滨南、北路延伸段桥梁土建工程钻孔桩成孔质量检查记录施工单位自检：监理单位：检查意见项目技术负责人：质检员：监理：年月日机械钻孔桩报验申请表罗甸县河滨南、北路延伸段桥梁土建工程罗甸县河滨南、北路延伸段桥梁土建工程桩基终孔验收记录表承包单位：湖南万力建设集团有限公司合同号：监理单位：贵州三维工程建设监理咨询有限公司编号：项目技术负责人：记录：监理：日期：罗甸县河滨南、北路延伸段桥梁土建工程钻孔桩成孔质量检查记录项目技术负责人：质检员：监理：年月日机械钻孔桩报验申请表罗甸县河滨南、北路延伸段桥梁土建工程罗甸县河滨南、北路延伸段桥梁土建工程桩基终孔验收记录表承包单位：湖南万力建设集团有限公司合同号：监理单位：贵州三维工程建设监理咨询有限公司编号：项目技术负责人：记录：监理：日期：罗甸县河滨南、北路延伸段桥梁土建工程钻孔桩成孔质量检查记录项目技术负责人：质检员：监理：年月日（注：可编辑下载，若有不当之处，请指正，谢谢!）。

旋挖钻孔灌注桩单桩建筑施工记录一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____施工单位：＿____监理单位：＿____本次施工的旋挖钻孔灌注桩为基础结构的一部分，设计桩径为_____mm，桩长为_____m，桩身混凝土强度等级为_____。

二、施工准备1、场地平整施工前对场地进行了平整，清除了地面障碍物，确保钻机能够平稳作业。

2、测量放线根据设计图纸，使用全站仪进行桩位的精确测量放线，并设置了明显的桩位标志。

3、设备选型选用了适合本工程地质条件的旋挖钻机型号_____，配备了相应的钻具和辅助设备。

4、材料准备提前准备了符合要求的钢筋、水泥、砂、石子等原材料，并进行了检验和复试。

三、施工工艺流程1、钻进成孔（1）将旋挖钻机就位，调整好钻杆垂直度和钻头位置。

（2）启动钻机，缓慢钻进，根据地质情况控制钻进速度和钻进压力。

（3）在钻进过程中，及时清理孔内的渣土，保持孔内清洁。

（4）当钻进至设计深度后，进行终孔验收，测量孔深、孔径、孔斜度等参数，确保符合设计要求。

2、钢筋笼制作与安装（1）根据设计要求，在加工场地制作钢筋笼。

钢筋的规格、型号、数量和间距均符合设计要求，主筋采用焊接连接，箍筋采用绑扎连接。

（2）制作完成后，对钢筋笼进行质量检验，合格后运往施工现场。

（3）采用吊车将钢筋笼吊起，缓慢放入孔内，确保钢筋笼的位置和垂直度准确无误。

3、灌注混凝土（1）安装导管，导管底部距孔底的距离控制在_____mm 左右。

（2）在灌注前，再次测量孔深和孔底沉渣厚度，如沉渣厚度超过设计要求，进行二次清孔。

（3）采用商品混凝土，混凝土坍落度控制在_____mm 左右。

（4）开始灌注混凝土，灌注过程中要连续进行，控制好灌注速度和导管埋深，确保混凝土灌注密实。

四、施工过程记录1、钻进成孔记录桩号：＿____开孔时间：＿____终孔时间：＿____钻进深度：＿____m地质情况描述：0 ＿____m：土层为_____，土性描述为_____。

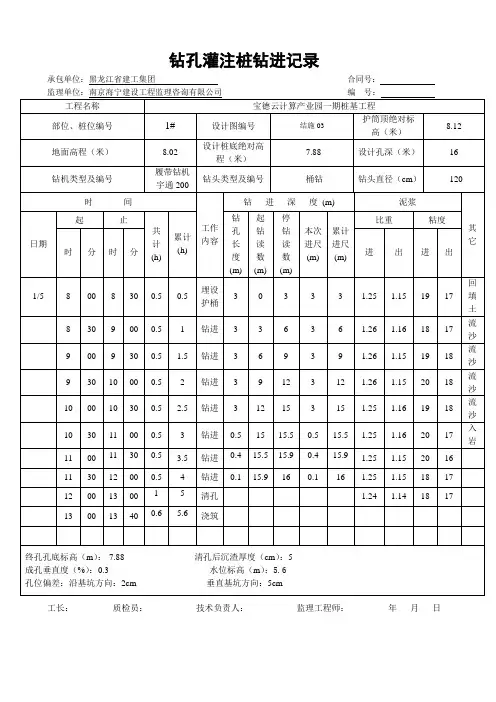

承包单位：黑龙江省建工集团合同号：监理单位：南京海宁建设工程监理咨询有限公司编号：工程名称宝德云计算产业园一期桩基工程部位、桩位编号1# 设计图编号结施03 护筒顶绝对标高（米）8.12地面高程（米）8.02 设计桩底绝对高程（米）-7.88 设计孔深（米）16钻机类型及编号履带钻机宇通200钻头类型及编号桶钻钻头直径（cm）120时间工作内容钻进深度(m) 泥浆其它日期起止共计(h)累计(h)钻孔长度(m)起钻读数(m)停钻读数(m)本次进尺(m)累计进尺(m)比重粘度时分时分进出进出1/5 8 00 8 30 0.5 0.5 埋设护桶3 0 3 3 3 1.25 1.15 19 17回填土8 30 9 00 0.5 1 钻进 3 3 6 3 6 1.26 1.16 18 17 流沙9 00 9 30 0.5 1.5 钻进 3 6 9 3 9 1.26 1.15 19 18 流沙9 30 10 00 0.5 2 钻进 3 9 12 3 12 1.26 1.15 20 18 流沙10 00 10 30 0.5 2.5 钻进 3 12 15 3 15 1.25 1.16 19 18 流沙10 30 11 00 0.5 3 钻进0.5 15 15.5 0.5 15.5 1.25 1.16 20 17 入岩11 00 11 30 0.5 3.5 钻进0.4 15.5 15.9 0.4 15.9 1.25 1.15 20 1611 30 12 00 0.5 4 钻进0.1 15.9 16 0.1 16 1.25 1.15 18 1712 00 13 00 1 5 清孔 1.24 1.14 18 1713 00 13 40 0.6 5.6 浇筑终孔孔底标高（m）：-7.88 清孔后沉渣厚度（cm）：5成孔垂直度（%）：0.3 水位标高（m）：5.6孔位偏差：沿基坑方向：2cm 垂直基坑方向：5cm工长：质检员：技术负责人：监理工程师：年月日承包单位：黑龙江省建工集团合同号：监理单位：南京海宁建设工程监理咨询有限公司编号：工程名称宝德云计算产业园一期桩基工程部位、桩位编号2# 设计图编号结施03 护筒顶绝对标高（米）8.56地面高程（米）8.41 设计桩底绝对高程（米）-18.34 设计孔深（米）26.9钻机类型及编号履带钻机宇通200钻头类型及编号桶钻钻头直径（cm）120时间工作内容钻进深度(m) 泥浆其它日期起止共计(h)累计(h)钻孔长度(m)起钻读数(m)停钻读数(m)本次进尺(m)累计进尺(m)比重粘度时分时分进出进出1/5 14 00 14 30 0.5 0.5 埋设护桶3 0 3 3 3 1.25 1.15 20 18回填土14 30 15 30 1 1.5 钻进7.8 3 10.8 7.8 10.8 1.26 1.16 20 17 流沙15 30 16 30 1 2.5 钻进7.6 10.8 18.4 8.6 18.4 1.25 1.15 19 18 流沙16 30 17 00 0.5 3 钻进7.5 18.4 25.9 7.5 25.9 1.25 1.15 19 18 流沙17 00 17 20 0.3 3.3 钻进0.3 25.9 26.2 0.3 26.2 1.24 1.16 18 17 入岩17 20 17 40 0.2 3.5 钻进0.2 26.2 26.4 0.2 26.4 1.25 1.16 18 1717 40 18 00 0.2 3.7 钻进0.3 26.4 26.7 0.3 26.7 1.25 1.15 19 1818 00 18 30 0.5 4.2 钻进0.2 26.7 26.9 0.2 26.9 1.24 1.15 18 1618 30 19 30 1 5.2 清孔 1.24 1.14 18 1719 30 20 35 1.08 6.3 浇筑终孔孔底标高（m）：-18.34 清孔后沉渣厚度（cm）：4成孔垂直度（%）：0.5 水位标高（m）：5.9孔位偏差：沿基坑方向：4cm 垂直基坑方向：1cm工长：质检员：技术负责人：监理工程师：年月日承包单位：黑龙江省建工集团合同号：监理单位：南京海宁建设工程监理咨询有限公司编号：工程名称宝德云计算产业园一期桩基工程部位、桩位编号3# 设计图编号结施03 护筒顶绝对标高（米）8.66地面高程（米）8.5 设计桩底绝对高程（米）-8.14 设计孔深（米）16.8钻机类型及编号履带钻机宇通200钻头类型及编号桶钻钻头直径（cm）120时间工作内容钻进深度(m) 泥浆其它日期起止共计(h)累计(h)钻孔长度(m)起钻读数(m)停钻读数(m)本次进尺(m)累计进尺(m)比重粘度时分时分进出进出1/6 10 00 10 30 0.5 0.5 埋设护桶3 0 3 3 3 1.24 1.15 19 18回填土10 30 11 00 0.5 1 钻进 3.6 3 6.6 3.6 6.6 1.24 1.16 20 19 流沙11 00 11 30 0.5 1.5 钻进 3.6 6.6 9 3.6 9.6 1.25 1.16 19 17 流沙11 30 12 00 0.5 2 钻进 3.2 9.6 12.8 3.2 12.8 1.24 1.15 19 17 流沙12 00 12 30 0.5 2.5 钻进 3 12.8 15.8 3 15.8 1.24 1.16 20 18 流沙12 30 13 10 0.6 3.1 钻进0.4 15.8 16.2 0.4 16.2 1.24 1.15 20 19 入岩13 10 14 00 0.6 3.7 钻进0.4 16.2 16.6 0.4 16.6 1.25 1.15 20 1914 00 14 30 0.5 4.2 钻进0.2 16.6 16 0.1 16.8 1.24 1.14 19 1814 30 15 30 1 5.2 清孔 1.24 1.14 19 1815 30 16 12 0.6 5.8 浇筑终孔孔底标高（m）：-8.14 清孔后沉渣厚度（cm）：3成孔垂直度（%）：0.3 水位标高（m）：6孔位偏差：沿基坑方向：5cm 垂直基坑方向：2m工长：质检员：技术负责人：监理工程师：年月日承包单位：黑龙江省建工集团合同号：监理单位：南京海宁建设工程监理咨询有限公司编号：工程名称宝德云计算产业园一期桩基工程部位、桩位编号4# 设计图编号结施03 护筒顶绝对标高（米）8.2地面高程（米）8 设计桩底绝对高程（米）-16.3 设计孔深（米）24.5钻机类型及编号履带钻机宇通200钻头类型及编号桶钻钻头直径（cm）700时间工作内容钻进深度(m) 泥浆其它日期起止共计(h)累计(h)钻孔长度(m)起钻读数(m)停钻读数(m)本次进尺(m)累计进尺(m)比重粘度时分时分进出进出1/7 5 30 6 00 0.5 0.5 埋设护桶3 0 3 3 3 1.25 1.15 19 18回填土6 00 6 50 0.8 1.3 钻进7 3 10 7 10 1.25 1.15 19 17 流沙6 507 30 0.6 1.9 钻进 6.8 10 16.8 6.8 16.8 1.24 1.14 18 17 流沙7 30 8 20 0.8 2.7 钻进 6.7 16.8 23.5 6.7 23.5 1.24 1.14 19 17 流沙8 20 9 00 0.6 3.3 钻进0.3 23.5 23.8 0.3 23.8 1.25 1.15 18 18 入岩9 00 9 30 0.5 3.8 钻进0.2 23.8 24 0.2 24 1.24 1.14 19 189 30 10 10 0.6 4.4 钻进0.3 24 24.3 0.3 24.3 1.25 1.15 19 1810 10 11 00 0.8 5.2 钻进0.2 24.3 24.5 0.2 24.5 1.25 1.15 19 1811 00 12 00 1 6.2 清孔 1.24 1.14 18 1612 00 12 42 0.6 6.8 浇筑终孔孔底标高（m）：-16.3 清孔后沉渣厚度（cm）：5成孔垂直度（%）：0.3 水位标高（m）：5.5孔位偏差：沿基坑方向：4cm 垂直基坑方向：1cm工长：质检员：技术负责人：监理工程师：年月日承包单位：黑龙江省建工集团合同号：监理单位：南京海宁建设工程监理咨询有限公司编号：工程名称宝德云计算产业园一期桩基工程部位、桩位编号5# 设计图编号结施03 护筒顶绝对标高（米）8.5地面高程（米）8.3 设计桩底绝对高程（米）-20 设计孔深（米）28.5钻机类型及编号履带钻机宇通200钻头类型及编号桶钻钻头直径（cm）700时间工作内容钻进深度(m) 泥浆其它日期起止共计(h)累计(h)钻孔长度(m)起钻读数(m)停钻读数(m)本次进尺(m)累计进尺(m)比重粘度时分时分进出进出1/10 5 30 6 00 0.5 0.5 埋设护桶3 0 3 3 3 1.25 1.15 18 17回填土6 00 6 30 0.5 1 钻进9 3 12 9 12 1.24 1.16 19 17 流沙6 307 00 0.5 1.5 钻进8 12 20 8 20 1.24 1.15 19 17 流沙7 00 7 40 0.6 2.1 钻进7.5 20 27.5 7.5 27.5 1.24 1.15 19 17 流沙7 40 8 40 1 3.1 钻进0.3 27.5 27.8 0.3 27.8 1.25 1.16 18 16 入岩8 40 9 10 0.5 3.6 钻进0.2 27.8 28 0.2 24 1.24 1.15 19 169 10 9 50 0.6 4 钻进0.3 28 28.3 0.3 24.3 1.25 1.16 19 179 50 10 20 0.5 4.5 钻进0.2 28.3 28.5 0.2 28.5 1.25 1.16 19 1710 20 11 30 1.1 5.6 清孔 1.24 1.16 18 1611 30 12 10 0.6 6.2 浇筑终孔孔底标高（m）：-20 清孔后沉渣厚度（cm）：10成孔垂直度（%）：0.3 水位标高（m）：5.8孔位偏差：沿基坑方向：5cm 垂直基坑方向：1cm工长：质检员：技术负责人：监理工程师：年月日承包单位：黑龙江省建工集团合同号：监理单位：南京海宁建设工程监理咨询有限公司编号：工程名称宝德云计算产业园一期桩基工程部位、桩位编号6# 设计图编号结施03 护筒顶绝对标高（米）8.5地面高程（米）8.3 设计桩底绝对高程（米）-20 设计孔深（米）28.5钻机类型及编号履带钻机宇通200钻头类型及编号桶钻钻头直径（cm）700时间工作内容钻进深度(m) 泥浆其它日期起止共计(h)累计(h)钻孔长度(m)起钻读数(m)停钻读数(m)本次进尺(m)累计进尺(m)比重粘度时分时分进出进出1/10 10 00 10 30 0.5 0.5 埋设护桶3 0 3 3 3 1.25 1.15 19 18回填土10 30 11 20 0.8 1.3 钻进9 3 12 9 12 1.25 1.15 19 17 流沙11 20 12 00 0.6 1.9 钻进8 12 20 8 20 1.24 1.14 18 17 流沙12 00 12 50 0.8 2.7 钻进7.5 20 27.5 7.5 27.5 1.24 1.14 18 17 流沙12 50 13 30 0.6 3.3 钻进0.3 27.5 27.8 0.3 27.8 1.25 1.15 18 18 入岩13 30 14 00 0.5 3.8 钻进0.2 27.8 28 0.2 24 1.24 1.14 19 1814 00 14 40 0.6 4.4 钻进0.3 28 28.3 0.3 24.3 1.25 1.15 19 1814 40 15 30 0.8 5.2 钻进0.2 28.3 28.5 0.2 28.5 1.25 1.15 19 1716 00 17 00 1 6.2 清孔 1.24 1.16 18 1617 00 17 40 0.6 6.8 浇筑终孔孔底标高（m）：-20 清孔后沉渣厚度（cm）：9成孔垂直度（%）：0.3 水位标高（m）：6.3孔位偏差：沿基坑方向：4cm 垂直基坑方向：5cm工长：质检员：技术负责人：监理工程师：年月日。

旋挖钻孔灌注桩施工记录一、工程概况本次施工的项目为_____，位于_____。

该工程的基础设计采用旋挖钻孔灌注桩，共计_____根桩，桩径为_____mm，桩长为_____m。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

编制施工方案，明确施工工艺、施工流程、质量控制要点和安全注意事项。

对施工人员进行技术交底，确保其掌握施工技术要求和质量标准。

2、现场准备平整场地，清除障碍物，保证施工场地的平整度和承载力满足施工要求。

修建施工便道，便于施工车辆和设备的通行。

布置临时水电线路，确保施工过程中的水电供应。

3、材料准备准备好钢筋、混凝土等原材料，并进行质量检验，确保其符合设计要求。

钢筋应按照设计要求进行加工制作，确保尺寸和规格准确无误。

4、设备准备选用合适的旋挖钻机，并对其进行调试和维护，确保设备性能良好。

配备泥浆制备和处理设备、吊车、电焊机等辅助设备。

三、施工工艺流程1、测量放线根据设计图纸，采用全站仪或经纬仪进行桩位放线，确定桩位的中心位置，并设置护桩。

对桩位进行复核，确保桩位偏差符合规范要求。

2、埋设护筒护筒采用钢板制作，内径比桩径大 200 300mm，长度根据地质情况确定，一般为 2 4m。

护筒埋设时，应保证其中心线与桩位中心线重合，偏差不大于50mm。

护筒四周用粘土分层夯实，防止护筒移位和漏水。

3、泥浆制备根据地质情况和施工要求，制备合适的泥浆。

泥浆的性能指标应符合规范要求，如比重、粘度、含砂率等。

在施工过程中，应定期对泥浆进行检测和调整，确保泥浆性能稳定。

4、旋挖钻进启动旋挖钻机，缓慢钻进。

钻进过程中，应根据地质情况控制钻进速度和钻进压力，避免钻进过快或过慢导致塌孔或钻进困难。

每钻进一定深度，应及时清理孔内的渣土，并检查孔的垂直度和孔径。

5、清孔当钻进至设计深度后，进行第一次清孔。

清孔采用换浆法，即用新鲜泥浆置换孔内的泥浆，直至孔内泥浆的性能指标符合规范要求。

旋挖钻孔灌注桩单桩施工记录一、工程概况工程名称：＿____工程地点：＿____桩号：＿____设计桩径：＿____设计桩长：＿____桩身混凝土强度等级：＿____二、施工准备1、场地平整施工前对场地进行平整，清除杂物和障碍物，确保施工机械能够平稳运行。

2、测量放线根据设计图纸，使用全站仪进行桩位的精确测量放线，并设置好护桩。

3、施工机械及设备选用合适的旋挖钻机，并配备好泥浆制备和处理设备、吊车、电焊机等辅助设备。

4、原材料准备提前准备好符合要求的钢筋、水泥、砂、石等原材料，并进行检验和复试。

三、施工工艺流程1、埋设护筒采用钢护筒，护筒直径大于桩径 200mm，护筒长度根据地质情况确定，一般为 2-4m。

护筒埋设要保证垂直、稳固，中心与桩位中心偏差不大于 50mm，护筒顶端高出地面 300mm 以上。

2、泥浆制备根据地质情况，制备合适的泥浆。

泥浆的性能指标应符合规范要求，如比重、黏度、含砂率等。

3、钻进成孔启动旋挖钻机，缓慢钻进。

在钻进过程中，要根据地质情况控制钻进速度和钻进压力，同时注意观察泥浆的变化，及时调整泥浆性能。

当钻进达到设计深度后，进行清孔。

4、清孔采用正循环或反循环清孔方法，将孔底沉渣清除干净。

清孔后的泥浆性能指标和孔底沉渣厚度应符合设计和规范要求。

5、钢筋笼制作与安装根据设计要求制作钢筋笼，主筋采用焊接或机械连接方式。

钢筋笼安装时要保证垂直、居中，避免碰撞孔壁，钢筋笼顶端要固定牢固，防止在混凝土灌注过程中上浮。

6、导管安装选用合适直径的导管，导管连接要严密、牢固。

导管安装前要进行水密试验，确保导管不漏水。

导管底部距孔底的距离一般为 300-500mm。

7、二次清孔在混凝土灌注前，再次进行清孔，确保孔底沉渣厚度符合要求。

8、混凝土灌注采用商品混凝土或现场搅拌混凝土，混凝土的配合比要符合设计要求。

混凝土灌注要连续、均匀，灌注过程中要及时测量混凝土面的上升高度，控制导管的埋深，导管的埋深一般为 2-6m。
