第2章金属塑性变形物理基础

金属塑性成形原理复习指南第一章绪论1、基本概念塑性:在外力作用下材料发生永久性变形，并保持其完整性的能力。

塑性变形:作用在物体上的外力取消后，物体的变形不能完全恢复而产生的永久变形成为塑性变形。

塑性成型:材料在一定的外力作用下，利用其塑性而使其成形并获得一定的力学性能的加工方法。

2、塑性成形的特点1）其组织、性能都能得到改善和提高。

2）材料利用率高。

3）用塑性成形方法得到的工件可以达到较高的精度。

4）塑性成形方法具有很高的生产率。

3、塑性成形的典型工艺一次成形（轧制、拉拔、挤压）体积成形塑性成型分离成形（落料、冲孔）板料成形变形成形（拉深、翻边、张形）第二章金属塑性成形的物理基础1、冷塑性成形晶内：滑移和孪晶（滑移为主）滑移性能（面心>体心>密排六方）晶间：转动和滑动滑移的方向：原子密度最大的方向。

塑性变形的特点：① 各晶粒变形的不同时性；② 各晶粒变形的相互协调性；③ 晶粒与晶粒之间和晶粒内部与晶界附近区域之间变形的不均匀性。

合金使塑性下降。

2、热塑性成形软化方式可分为以下几种：动态回复，动态再结晶，静态回复，静态再结晶等。

金属热塑性变形机理主要有：晶内滑移，晶内孪生，晶界滑移和扩散蠕变等。

3、金属的塑性金属塑性表示方法：延伸率、断面收缩率、最大压缩率、扭转角（或扭转数）塑性指标实验：拉伸试验、镦粗试验、扭转试验、杯突试验。

非金属的影响：P冷脆性 S、O 热脆性 N 蓝脆性 H 氢脆应力状态的影响：三相应力状态塑性好。

超塑性工艺方法：细晶超塑性、相变超塑性第三章金属塑性成形的力学基础第一节应力分析1、塑性力学基本假设：连续性假设、匀质性假设、各向同性假设、初应力为零、体积力为零、体积不变假设。

2、张量的性质1、存在不变量，张量的分量一定可以组成某些函数f(Tij),这些函数的值不随坐标而变。

2、2阶对称张量存在三个主轴和三个主值；张量角标不同的分量都为零时的坐标轴方向为主轴，三个角标相同的分量为值。

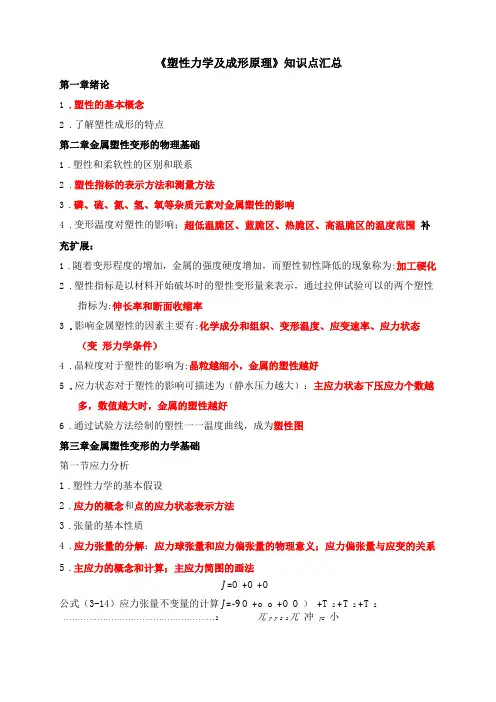

《塑性力学及成形原理》知识点汇总第一章绪论1.塑性的基本概念2.了解塑性成形的特点第二章金属塑性变形的物理基础1.塑性和柔软性的区别和联系2.塑性指标的表示方法和测量方法3.磷、硫、氮、氢、氧等杂质元素对金属塑性的影响4.变形温度对塑性的影响；超低温脆区、蓝脆区、热脆区、高温脆区的温度范围补充扩展：1.随着变形程度的增加，金属的强度硬度增加，而塑性韧性降低的现象称为:加工硬化2.塑性指标是以材料开始破坏时的塑性变形量来表示，通过拉伸试验可以的两个塑性指标为:伸长率和断面收缩率3.影响金属塑性的因素主要有:化学成分和组织、变形温度、应变速率、应力状态（变形力学条件）4.晶粒度对于塑性的影响为:晶粒越细小，金属的塑性越好5.应力状态对于塑性的影响可描述为（静水压力越大）：主应力状态下压应力个数越多，数值越大时，金属的塑性越好6.通过试验方法绘制的塑性一一温度曲线，成为塑性图第三章金属塑性变形的力学基础第一节应力分析1.塑性力学的基本假设2.应力的概念和点的应力状态表示方法3.张量的基本性质4.应力张量的分解；应力球张量和应力偏张量的物理意义；应力偏张量与应变的关系5.主应力的概念和计算；主应力简图的画法J =O +O +O公式（3-14）应力张量不变量的计算J =-9 O +o o +O O ）+T 2 +T 2 +T 2 ...................................................... 2兀y y z z兀冲yz小J =OOO + 2T T T - （OT 2 +o T 2 +O T 2 ） 3 兀 y z xy yz zx x yz y zx z xy公式(3-15)应力状态特征方程o 3 - J o 2 - J a -J = 01 2 3(当已知一个面上的应力为主应力时，另外两个主应力可以采用简便计算公式(3-35)・・・・・・・・ 的形式计算)6 .主切应力和最大切应力的概念计算公式(3-25)最大切应力T = 1(o -o ) max 2 max min7 .等效应力的概念、特点和计算主轴坐标系中公式(3-31) o =上T 1 =上 J(o -o )2 + (o -o )2 + (o -o )2 = J3J' ：2 8弋 2 1 2 ............................. 2 3 3 1 ， 2任意坐标系中公式(3-31a) o =工《(o -o )2 + (o -o )2 + (o -o )2 + 6(T 2 +T 2 +T 2) ............................................... 2 2 * 兀 ' ' z z x xy yz. zx8 .单元体应力的标注；应力莫尔圆的基本概念、画法和微分面的标注 9 .应力平衡微分方程 第二节应变分析1 .塑性变形时的应变张量和应变偏张量的关系及其原因2 .应变张量的分解，应变球张量和应变偏张量的物理意义3 .对数应变的定义、计算和特点，对数应变与相对线应变的关系4 .主应变简图的画法5 .体积不变条件公式(3-55)用线应变0=8 +8 +8 = 0 ；用对数应变(主轴坐标系中)e +G +e = 0 xy z ..........................1 (2)36 .小应变几何方程S u1 ,S u S v.8 =—；丫 二Y =-(——+ x S x xy yx2 S y S x 公式(3-66) 8 S v =—；Y 二Y 1 ,S v S 叭 =-(—+ ——)• ••••••• yS y yz zy2 S z S yS w1 ,S w S 8 =-；Y 二Y =一(——z S z zx xz2 S x S z第三节 平面问题和轴对称问题1.平面应变状态的应力特点；纯切应力状态的应力特点、单元体及莫尔圆公式（3-86） o =o =十（o +o ） =o..................... z2213 m第四节屈服准则 1 .四种材料的真实应力应变曲线 2 .屈雷斯加屈服准则 公式（3-96） T =乙=K ・・・・・・・・ - max 2 3.米塞斯屈服准则 公式(3-101) (o —o )2 + (o —o )2 + (o —o )2 + 6(T 2 +T 2 +T 2) = 2o 2 = 6K 2.................................................. 无 y y z z 无盯 yz zxs(o —o )2 + (o —o )2 + (o —o )2 = 2o 2 = 6K 24 .两个屈服准则的相同点和差别点5 . o 1-orBo s ,表达式中的系数p 的取值范围 第五节塑性变形时应力应变关系 1 .塑性变形时应力应变关系特点 2 .应变增量的概念，增量理论 公式（3-125） d £ =o 、d 九• • •••••••IJ IJ公式（3-129） d £ =丝［o - 1（o +o ）］ ； d y =3竺T ........................ x o x 2y zxy2 o xy d £ = =[o - -(o +o)]； y o y 2 x z d yyz 人 d £「1 /d £ = =[o --(o z o z 2x+o y )l ；,3 d £dy = 一 =T zx 2o zx 3.比例加载的定义及比例加载须满足的条件 第六节塑性变形时应力应变关系 1.真实应力应变曲线的类型第四章金属塑性成形中的摩擦1.塑性成形时摩擦的特点和分类；摩擦机理有哪些？影响摩擦系数的主要因素2.两个摩擦条件的表达式3.塑性成形中对润滑剂的要求；塑性成形时常用的润滑方法第五章塑性成形件质量的定性分析1.塑性成形件中的产生裂纹的两个方面2.晶粒度的概念；影响晶粒大小的主要因素及细化晶粒的主要途径3.塑性成形件中折叠的特征第六章滑移线场理论简介1.滑移线与滑移线场的基本概念；滑移线的方向角和正、负号的确定2.平面应变应力莫尔圆中应力的计算；o = o —K sin 23公式（7-1） o =o + K sin23................ y mT = K cos 233.滑移线的主要特性；亨盖应力方程公式（7-5） o —o = ±2K3................ ma mb ab4.塑性区的应力边界条件；滑移线场的建立练习题一、应力-2 0 0 -1、绘制o ij= 0 4 -1的单元体和应力莫尔圆，并标注微分面。

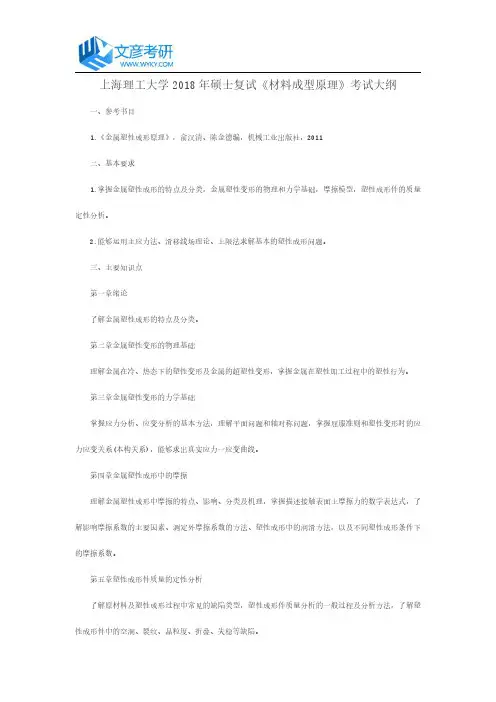

上海理工大学2018年硕士复试《材料成型原理》考试大纲
一、参考书目
1.《金属塑性成形原理》，俞汉清、陈金德编，机械工业出版社，2011
二、基本要求
1.掌握金属塑性成形的特点及分类，金属塑性变形的物理和力学基础，摩擦模型，塑性成形件的质量定性分析。

2.能够运用主应力法、滑移线场理论、上限法求解基本的塑性成形问题。

三、主要知识点
第一章绪论
了解金属塑性成形的特点及分类。

第二章金属塑性变形的物理基础
理解金属在冷、热态下的塑性变形及金属的超塑性变形，掌握金属在塑性加工过程中的塑性行为。

第三章金属塑性变形的力学基础
掌握应力分析、应变分析的基本方法，理解平面问题和轴对称问题，掌握屈服准则和塑性变形时的应力应变关系(本构关系)，能够求出真实应力一应变曲线。

第四章金属塑性成形中的摩擦
理解金属塑性成形中摩擦的特点、影响、分类及机理，掌握描述接触表面上摩擦力的数学表达式，了解影响摩擦系数的主要因素、测定外摩擦系数的方法、塑性成形中的润滑方法，以及不同塑性成形条件下的摩擦系数。

第五章塑性成形件质量的定性分析
了解原材料及塑性成形过程中常见的缺陷类型，塑性成形件质量分析的一般过程及分析方法，了解塑性成形件中的空洞、裂纹、晶粒度、折叠、失稳等缺陷。

第六章主应力法及其应用
能够运用主应力法求解基本的塑性成形问题。

第七章滑移线场理论及其应用
能够运用滑移线场理论求解基本的塑性成形问题。

第八章上限法及其应用
能够运用上限法求解基本的塑性成形问题。

文章来源：文彦考研。

塑性变形（3）1.冷变形金属在退火过程中显微组织的变化：在回复阶段，由于不发生大角度晶界的迁移，所以晶粒的形状和大小与变形态的相同，仍保持着纤维状或扁平状,从光学显微组织上几乎看不出变化。

在再结晶阶段，首先是在畸变度大的区域产生新的无畸变晶粒的核心,然后逐渐消耗周围的变形基体而长大，直到形变组织完全改组为新的、无畸变的细等轴晶粒为止。

最后，在晶界表面能的驱动下,新晶粒互相吞食而长大，从而得到一个在该条件下较为稳定的尺寸,这称为晶粒长大阶段。

2.回复：是指冷变形后金属在加热温度较低时，原子活动能力不在,金属中的一些点缺陷和位错的迁移，使得晶格畸变逐渐减少，内应力逐渐降低的过程。

回复的驱动力：弹性畸变能（特征：1.金属的晶粒大小和形状尚无明显的变化，因而其强度，硬度和塑性等机械性能变化不大；2.内应力及电阻率等物理性能显著不为降低。

（宏观内应力））3.回复机制：a.低温回复：回复主要与点缺陷的迁移有关。

b.中温回复：温度稍高时，会发生位错运动和重新分布。

机制主要与位错滑移和位错密度降低有关。

c.高温回复（～0.3Tm）,刃型位错可获得足够能量产生攀移，位错密度下降，位错重排成较稳定的组态----亚晶结构。

4.再结晶：将冷变形后的金属加热到一定温度之后，在原变形组织中重新产生了无畸变的新晶粒，而性能也发生了明显的变化并恢复到变形前的状况，这个过程称之为再结晶。

再结晶的驱动力：是变形金属经回复后未被释放的储存能（相当于变形总储能的90%）5.储存能：塑性变形中外力所作的功除去大部分转化为热之外，还有一小部分以畸变能的形式储存在形变材料内部，这部分能量叫做储存能。

6．残余应力：一种内应力。

它在工件中处于自相平衡状态，其产生是由于工件内部各区域变形不均匀性，以及相互间的牵制作用所致。

7.再结晶温度：冷变形金属开始进行再结晶的最低温度。

》》通常，把对应于再结晶后得到特别粗大晶粒的变形程度称为“临界变形度”,一般金属的临界变形度约为2%~10%。
