第5章金属的塑性变形

psi是一种压力单位，定义为英镑/平方英寸，145psi=1MpaPSI英文全称为Pounds per square inch。

P是磅pound，S是平方square，I 是英寸inch。

把所有的单位换成公制单位就可以算出：1bar≈14.5psi1 KSI = 1000 lb / in.2 = 1000 x 0.4536 x 9.8 N / (25.4 mm)2 = 6.89 N / mm2材料机械强度性能单位，要用到试验机来检测Density of Slip PlanesThe planar density of the (112) plane in BCC iron is 9.94 atoms/cm2. Calculate the planar density of the (110) plane and the interplanar spacings for both the (112) and the (110) planes. On which type of plane would slip normally occur?(112) planar density:The point of this problem is that slip generally occurs in high density directions and on high density planes. The high density directions are directions in which the Burgers' vector is short, and the high density planes are the "smoothest" for slip.It will help to visualize these two planes as we calculate the atom density.The (110) plane passes through the atom on the lattice point in the center of the unit cell. The plane is rectangular, with a height equal to the lattice parameter a0and a width equal to the diagonal of the cube face, which is 2 a0.Lattice parameter (height):Width:Thus, according to the geometry, the area of a (110) plane would beThere are two atoms in this area. We can determine that by counting the piece of atoms that lie within the circle (1 for the atom in the middle and 4 times 1/4 for the corners), or using atom coordinates as discussed in Chapter 3. Then the planar density isThe interplanar spacing for the (110) planes isFor the (112) plane, the planar density is not quite so easy to determine. Let us draw a larger array of four unit cells, showing the plane and the atoms it passes through.This plane is also rectangular, with a base width of √2 a0 (the diagonal of a cube face), and a height of √3 a0 (the body diagonal of a cube). It has four atoms at corners, which are counted as 1/4 for the portion inside the rectangle (4 x 1/4) and two atoms on the edges, counted as 1/2 for the portion inside the rectangle (2 x 1/2). This is a total of 2 atoms.Base width:Height:Hence, we can calculate the area and density as for the (110) plane.The planar density and interplanar spacing of the (110) plane are larger than that of the (112) plane, thus the (110) plane would be the preferred slip plane1．有一根长为5 m，直径为3mm的铝线，已知铝的弹性模量为70GPa，求在200N的拉力作用下，此线的总长度。

第5章材料的形变和再结晶提纲5.1 弹性和粘弹性5.2 晶体的塑性变形（重点）5.3 回复和再结晶（重点）5.4 高聚物的塑性变形学习要求掌握材料的变形机制及特征，以及变形对材料组织结构、性能的影响；冷、热加工变形材料的回复和结晶过程。

1．材料的弹性变形本质、弹性的不完整性及黏弹性；2．单晶体塑性变形方式、特点及机制（滑移、孪生、扭折）3．多晶体、合金塑性变形的特点及其影响因素4．塑性变形对材料组织与性能的影响；5．材料塑性变形的回复、再结晶和晶粒长大过程；6．影响回复、再结晶和晶粒长大的诸多因素（包括变形程度、第二相粒子、工艺参数等）7、结晶动力学的形式理论（J-M-A方程）8、热加工变形下动态回复、再结晶的微观组织特点、对性能影响。

9重点内容1. 弹性变形的特征，虎克定律（公式），弹性模量和切变弹性模量；材料在外力作用下发生变形。

当外力较小时，产生弹性变形。

弹性变形是可逆变形，卸载时，变形消失并恢复原状。

在弹性变形范围内，其应力与应变之间保持线性函数关系，即服从虎克(Hooke)定律：式中E为正弹性模量，G为切变模量。

它们之间存在如下关系：弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。

在工程上，弹性模量则是材料刚度的度量。

2. 弹性的不完整性和粘弹性；理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等弹性不完整性。

弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。

3. 滑移系，施密特法则（公式），滑移的临界分切应力；晶体中一个滑移面和该面上一个滑移方向组成。

fcc和bcc，bcc的滑移系？滑移系多少与塑性之间的关系。

滑移的临界分切应力：如何判断晶体中各个滑移系能不能开动？解释几何软化和几何硬化？为何多晶体塑性变形时要求至少有5个独立的滑移系进行滑移？4. 滑移的位错机制，派－纳力（公式）；为什么晶体中滑移系为原子密度最大的面和方向？5. 比较塑性变形两种基本形式：滑移与孪生的异同特点；6. 多晶体塑性变形的特点：晶粒取向的影响，晶界的影响； 会判断多个晶体中哪些晶体会优先发生塑性变形？7. 细晶强化与Hall-Petch 公式， 高温晶界弱化的原因；晶粒细化为何能同时提高材料的强韧性？位错塞积群效应（应力集中区的应力数值等于外加切应力n可启动临近晶粒滑移，故 高温合金为何要采用定向凝固技术获得单晶？晶界滑动机制和扩散性蠕变 8. 固溶强化，屈服现象（吕德斯带），上下屈服点的柯垂耳理论和一般位错增殖理论，应变时效；d c dcττ= 金属有四大著名的强化机制，请给出这几种机制的名称，物理实质，定量描述其强化效果的数学公式。

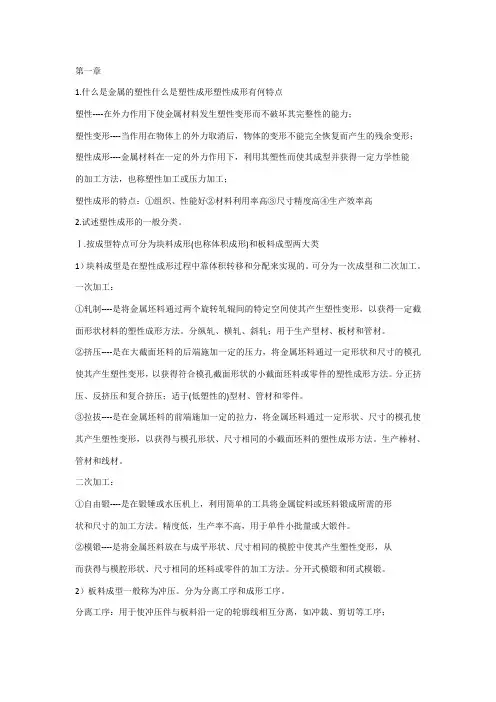

第一章1.什么是金属的塑性什么是塑性成形塑性成形有何特点塑性----在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力；塑性变形----当作用在物体上的外力取消后，物体的变形不能完全恢复而产生的残余变形；塑性成形----金属材料在一定的外力作用下，利用其塑性而使其成型并获得一定力学性能的加工方法，也称塑性加工或压力加工；塑性成形的特点：①组织、性能好②材料利用率高③尺寸精度高④生产效率高2.试述塑性成形的一般分类。

Ⅰ.按成型特点可分为块料成形(也称体积成形)和板料成型两大类1）块料成型是在塑性成形过程中靠体积转移和分配来实现的。

可分为一次成型和二次加工。

一次加工：①轧制----是将金属坯料通过两个旋转轧辊间的特定空间使其产生塑性变形，以获得一定截面形状材料的塑性成形方法。

分纵轧、横轧、斜轧；用于生产型材、板材和管材。

②挤压----是在大截面坯料的后端施加一定的压力，将金属坯料通过一定形状和尺寸的模孔使其产生塑性变形，以获得符合模孔截面形状的小截面坯料或零件的塑性成形方法。

分正挤压、反挤压和复合挤压；适于(低塑性的)型材、管材和零件。

③拉拔----是在金属坯料的前端施加一定的拉力，将金属坯料通过一定形状、尺寸的模孔使其产生塑性变形，以获得与模孔形状、尺寸相同的小截面坯料的塑性成形方法。

生产棒材、管材和线材。

二次加工：①自由锻----是在锻锤或水压机上，利用简单的工具将金属锭料或坯料锻成所需的形状和尺寸的加工方法。

精度低，生产率不高，用于单件小批量或大锻件。

②模锻----是将金属坯料放在与成平形状、尺寸相同的模腔中使其产生塑性变形，从而获得与模腔形状、尺寸相同的坯料或零件的加工方法。

分开式模锻和闭式模锻。

2）板料成型一般称为冲压。

分为分离工序和成形工序。

分离工序：用于使冲压件与板料沿一定的轮廓线相互分离，如冲裁、剪切等工序；成型工序：用来使坯料在不破坏的条件下发生塑性变形，成为具有要求形状和尺寸的零件，如弯曲、拉深等工序。

第五章金属及合金的形变金合金变金属及合金的塑性变形¾单晶体的滑移¾单晶体的应力-应变曲线及加工硬化¾孪生及扭折¾多晶体的塑性变形¾塑性变形后金属的结构、组织和性能单晶体的滑移滑移要素——滑移系(slip system)滑移是指在外力作用下晶体沿某些特定晶面和晶向相对滑开的形变方式。

滑移的特定晶面称为滑移面(slip plane)，开的形变方式滑移的特定晶面称为滑移面特定晶向称为滑移方向(slip direction)。

滑移面和滑移方向合称为滑移要素。

合称为滑移要素对于一定的晶体结构，不论载荷大小或方向，滑移要素的类型一般都是确定的。

一般地，滑移面是晶体的密排面和较密排面，滑移方向是晶体的密排方向。

面心立方晶体：滑移面——{111}滑移方向——<110>体心立方晶体：滑移面——{110}、{112}、{123}滑移方向——<111>密排六方晶体：滑移面{}c/a>1.633 ——{0001}滑移方向——<11-20>c/a<1.633——{10-10}c/a<1.633 滑移面{1010}滑移方向——<11-23>一个滑移面和一个滑移方向组成一个滑移系(slip system)。

面心立方结构有12个滑移系；体心立方结构有48个滑移系；密排六方结构有3个滑移系；在外力作用下，并不是所有的滑移系都会开动，只能是其中一个或几个滑移系开动，那些没有开动的滑移系称为潜在滑移系(potential slip system)。

滑移带与滑移线光学显微镜观察7%形变Al表面形貌扫描电镜观察形变Co单晶表面形貌Schmid 定律（临界分切应力定律）F==τm A ⋅⋅⋅σϕλcos cos 0取向因子（Orientation Factor ）临界分切应力（Critical Resolved Shear Stress ）Slip in a Zinc single crystal From C.F.ElamThe Distortion of Metal Crystals Oxford University Press London,1935London1935滑移系开动时，所需要的临界分切应力是和外力无关的常数，这个规律称为Schmid定律或临界分切应力定律。

第五章 金属的塑性和变形抗力从金属成形工艺的角度出发，我们总希望变形的金属或合金具有高的塑性和低的变形抗力。

随着生产的发展，出现了许多低塑性、高强度的新材料，需要采取相应的新工艺进行加工。

因此研究金属的塑性和变形抗力，是一个十分重要的问题。

本章的目的在于阐明金属塑性和变形抗力的概念，讨论各种因素对它们的影响。

§5.1 塑性、塑性指标、塑性图和变形抗力的概念所谓塑性，是指固体材料在外力作用下发生永久变形而又不破坏其完整性的能力。

人们常常容易把金属的塑性和硬度看作成反比的关系，即认为凡是硬度高的金属其塑性就差。

当然，有些金属是这样的，但并非都是如此，例如下列金属的情况： Fe HB ＝80 ψ＝80％Ni HB ＝60 ψ＝60％Mg HB ＝8 ψ＝3％Sb HB ＝30 ψ＝0％可见Fe 、Ni 不但硬度高，塑性也很好；而Mg 、Sb 虽然硬度低，但塑性也很差。

塑性是和硬度无关的一种性能。

同样，人们也常把塑性和材料的变形抗力对立起来，认为变形抗力高塑性就低，变形抗力低塑性就高，这也是和事实不符合的。

例如奥氏体不锈钢在室温下可以经受很大的变形而不破坏，既这种钢具有很高的塑性，但是使它变形却需要很大的压力，即同时它有很高的变形抗力。

可见，塑性和变形抗力是两个独立的指标。

为了衡量金属塑性的高低，需要一种数量上的指标来表示，称塑性指标。

塑性指标是以金属材料开始破坏时的塑性变形量来表示。

常用的塑性指标是拉伸试验时的延伸率δ和断面缩小率ψ，δ和ψ由下式确定： %100l l l 00k ×−=δ （5.1） %100F F F 0K 0×−=ψ (5.2) 式中l 0、F 0——试样的原始标距长度和原始横截面积；l K 、F K ——试样断裂后标距长度和试样断裂处最小横截面积。

实际上，这两个指标只能表示材料在单向拉伸条件下的塑性变形能力。

金属的塑性指标除了用拉伸试验之外，还可以用镦粗试验、扭转试验等来测定。

第五章金属及合金的形变（第五、六、七节）第五章金属及合金的形变U第一节应力与应变U第二节弹性形变U第三节范性形变的表象U第四节单晶体的滑移ª第五节孪生及扭折ª第六节多晶体的范性形变ª第七节范性形变后金属的结构、组织和性能第五节孪生及扭折滑移是形变的主要形式，孪生及扭折也是形变的不同形式。

一、孪生孪生━晶体受力后，以产生孪晶的方式而进行的切变过程，称为孪生。

孪晶━以共格界面相联结，晶体学取向成镜面对称关系的这样一对晶体（或晶粒）的合称。

孪生前后晶体的形变晶体受到切应力后，沿着一定的晶面(孪生面) 和一定的晶向(孪生方向) 在一个区域内发生连续的顺序的切变。

滑移≠孪生滑移时晶体两部分相对滑移面的(整体) 切变量是原子间距的整数倍。

孪生时各晶面相对于孪生面的切变量与该晶面和孪生面的距离成正比，是原子间距的分数值。

第五节孪生及扭折孪生也是通过位错运动来实现的。

产生孪生的位错的柏氏矢量必须小于一个原子间距━部分位错。

每层原子都有一个不相等的部分位错。

逐层横扫、形成孪晶。

孪生比滑移困难：n晶体学条件必须满足孪生后取向关系，只能沿确定的晶面和晶向进行切变；o孪生所需切应力往往比滑移大许多倍。

孪生核心大多产生于晶体内的局部高应力、高应变区，即在滑移已进行到相当程度、并受到严重阻碍的区域。

对于一些滑移系较多，而孪生与滑移的临界分切应力又相差很大的晶体来说，要使晶体不发生滑移而进行孪生，是相当困难的。

Z HCP金属(Mg、Zn) 是最常见出现孪晶的。

六方晶系的滑移系很少，滑移困难，容易出现孪晶。

FCC 金属很少进行孪生，只有很少金属(Cu、Ag)在极低温度下滑移很困难时才发生孪生。

BCC 金属(αFe)在室温时，只有在冲击载荷下，才进行孪生。

第五节孪生及扭折二、扭折扭折是在滑移受阻、孪生也不利的条件下，晶体所作的不均匀局部塑性变形来适应外力的作用，是位错汇集引起协调性的形变。

和孪生不同，扭折区晶体的取向发生了不对称的变化，扭折带大多是由折曲(ABCD)和弯曲（左右两侧）两部分组成。
