人教版初中九年级物理电磁学作图题专题训练30道(带答案)

作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

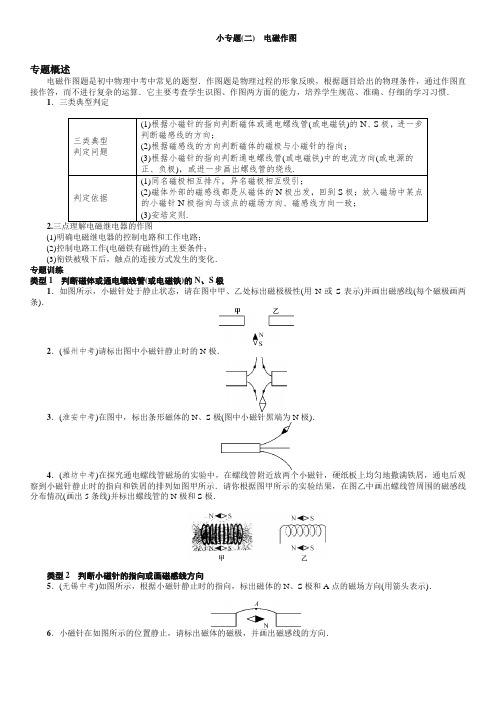

小专题(二) 电磁作图专题概述电磁作图题是初中物理中考中常见的题型．作图题是物理过程的形象反映，根据题目给出的物理条件，通过作图直接作答，而不进行复杂的运算．它主要考查学生识图、作图两方面的能力，培养学生规范、准确、仔细的学习习惯．1．三类典型判定同2.三点理解电磁继电器的作图(1)明确电磁继电器的控制电路和工作电路； (2)控制电路工作(电磁铁有磁性)的主要条件； (3)衔铁被吸下后，触点的连接方式发生的变化． 专题训练类型1 判断磁体或通电螺线管(或电磁铁)的N 、S 极1．如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用N 或S 表示)并画出磁感线(每个磁极画两条)．2．(福州中考)请标出图中小磁针静止时的N 极．3．(淮安中考)在图中，标出条形磁体的N 、S 极(图中小磁针黑端为N 极)．4．(潍坊中考)在探究通电螺线管磁场的实验中，在螺线管附近放两个小磁针，硬纸板上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排列如图甲所示．请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况(画出5条线)并标出螺线管的N 极和S 极．类型2 判断小磁针的指向或画磁感线方向5．(无锡中考)如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向(用箭头表示)．6．小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．7．(兰州中考)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．8．地球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向．类型3 判断通电螺线管(或电磁铁)中的电流方向9．(苏州中考)在图中标出通电螺线管的N极和B点的电流方向．10．如图所示为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“＋”“－”极．11．(雅安中考)通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．12．(酒泉中考)请在图中小磁针左侧的括号中标出N或S极，在虚线上标出磁感线的方向．13．(广安中考)请画出图中螺线管的绕法．14．在图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．15．(平凉中考)根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“＋”或“－”极．16．(随州中考)如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝，然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．类型4 关于电磁铁、电磁继电器的作图17．(乐山中考)小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．18．给你如图所示的器材，请你设计一个温度自动报警器，要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮．参考答案1. 2. 3. 4. 5. 6.7.8.9.10.11.12.13.14.15.16.17.18.。

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

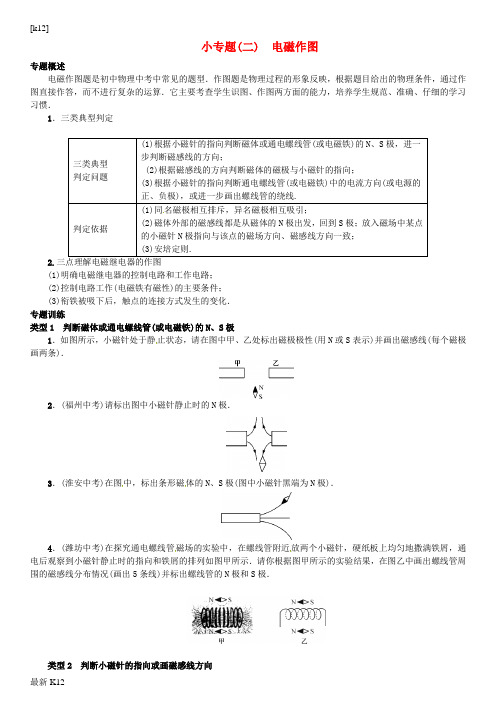

小专题(二) 电磁作图专题概述电磁作图题是初中物理中考中常见的题型．作图题是物理过程的形象反映，根据题目给出的物理条件，通过作图直接作答，而不进行复杂的运算．它主要考查学生识图、作图两方面的能力，培养学生规范、准确、仔细的学习习惯．1．三类典型判定三类典型 判定问题(1)根据小磁针的指向判断磁体或通电螺线管(或电磁铁)的N 、S 极，进一步判断磁感线的方向；(2)根据磁感线的方向判断磁体的磁极与小磁针的指向；(3)根据小磁针的指向判断通电螺线管(或电磁铁)中的电流方向(或电源的正、负极)，或进一步画出螺线管的绕线. 判定依据(1)同名磁极相互排斥，异名磁极相互吸引；(2)磁体外部的磁感线都是从磁体的N 极出发，回到S 极；放入磁场中某点的小磁针N 极指向与该点的磁场方向、磁感线方向一致； (3)安培定则.2.三点理解电磁继电器的作图(1)明确电磁继电器的控制电路和工作电路； (2)控制电路工作(电磁铁有磁性)的主要条件； (3)衔铁被吸下后，触点的连接方式发生的变化． 专题训练类型1 判断磁体或通电螺线管(或电磁铁)的N 、S 极1．如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用N 或S 表示)并画出磁感线(每个磁极画两条)．2．(福州中考)请标出图中小磁针静止时的N 极．3．(淮安中考)在图中，标出条形磁体的N 、S 极(图中小磁针黑端为N 极)．4．(潍坊中考)在探究通电螺线管磁场的实验中，在螺线管附近放两个小磁针，硬纸板上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排列如图甲所示．请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况(画出5条线)并标出螺线管的N 极和S 极．类型2 判断小磁针的指向或画磁感线方向5．(无锡中考)如图所示，根据小磁针静止时的指向，标出磁体的N 、S 极和A 点的磁场方向(用箭头表示)．6．小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．7．(兰州中考)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．8．地球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向．类型3判断通电螺线管(或电磁铁)中的电流方向9．(苏州中考)在图中标出通电螺线管的N极和B点的电流方向．10．如图所示为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“＋”“－”极．11．(雅安中考)通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．12．(酒泉中考)请在图中小磁针左侧的括号中标出N或S极，在虚线上标出磁感线的方向．13．(广安中考)请画出图中螺线管的绕法．14．在图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．15．(平凉中考)根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“＋”或“－”极．16．(随州中考)如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝，然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．类型4关于电磁铁、电磁继电器的作图17．(乐山中考)小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．18．给你如图所示的器材，请你设计一个温度自动报警器，要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮．参考答案1. 2. 3. 4.5. 6.7.8.9.10.11.12.13.14.15.16.17.18.。

专题28-电磁学作图题1、如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。

要求：两灯并联。

开关S在干路上，电流表只测通过L的电流，导线不能交叉。

1测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。

伏安法”“2、图是3、实验电路图如图所示，请在图中连接对应的实物图。

只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它感应照孔门把手”“4、有人发明了闭合，S（天暗时S断开）以及光敏开关闭合；无人摸门把手，S（有人摸门把手时，利用感应开关SS21211 S天亮时断开）控制电路，达到目的．请根据上述描述，完成电路连接。

2．、家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不5 能只发热不吹风；请在图中用笔画线连接好符合要求的电路图.（要求连线要横平竖直，尽量使电路图简洁美观）。

、根据如图所示的实物连线图，画出对应的电路图。

67. 小刚同学所连的电路如图所示，请在虚线框内画出对应的电路图。

、用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。

要求：符合安全用电原8则；熔断器控制插座；拉线开关控制电灯。

．9、请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

10、请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。

火线零线、B是两个电磁铁，闭合开关后，、A小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，11请标出：（1）电磁铁间磁感线的方向。

（2）电源右端的极性（用“+”或“﹣”表示）。

（3）电磁铁B上方小磁针的N极。

、螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。

12M13和弹簧重新处于静止．此通电，发现弹簧开始被压缩，过一会儿，条形磁铁、如图所示，当给电磁铁BP端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整（导时把滑动变阻器的滑片向其弹性范围内）．线不能交叉，弹簧在动变阻器的滑闭合时，小磁针静止在图中位置，涂黑的一端是14、如图所示，当开关SN极，向右移动滑，电磁铁的磁性减弱，请用笔画线代替导线将滑动变阻器连入电路中，并标出电源左端的极性（用符号P片。

磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。

2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。

3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。

4、请你在图中标出电源的“+”、“−”极和小磁针的N极。

5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。

6、如图所示，电磁铁的极性已经标出，请按要求作图。

①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。

7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。

8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。

（2）电源右端的极性（用“+”或“-”表示）。

（3）条形磁体左端的极性（用“N”或“S”表示)。

9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。

10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。

11、标出图中闭合开关后通电螺线管的N极。

12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。

13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。

14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。

15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。

微专题练习：电磁作图姓名：_____________ 日期：____月____日等第：________1、如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极．2、如图所示，请标出小磁针静止时的N极和磁感线的方向。

3、请在图中将小磁针的北极涂黑，并以“N”表示．4、闭合开关后，小磁针静止时指向如图所示，请在电源左右两端的括号中用“＋”“－”标出电源的正负极．5、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．6、如图所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁感线方向并标出电源的正极．7、如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．8、如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向。

9、将图中的电磁铁连入你设计的电路中(在方框内完成)．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．10、开关S闭合后通电螺线管和条形磁铁A之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极．电源NS11、如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A点磁感线的方向；(2)乙通电螺线管电源的正、负极．12、根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“＋”、“－”极。

13、如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S 极和用“＋”标出电源的正极．14、如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。

其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。

白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。

2025初中同步测控优化设计物理九年级全一册配人教版专项训练四电与磁作图1.请在虚线框内画出实物图的电路图。

2.现用灯L1、L2,三个开关S、S1、S2,一个电池组及导线若干组装电路,按要求设计的电路图如图甲所示。

连接的实物电路如图乙所示,请用笔画线代替导线将实物图中未连接好的导线补充完整。

连线不许交叉。

3.(2020·广东东莞中考)根据电路图连接实物图。

4.请在图中用笔画线代替导线连接电路。

要求:两灯并联,开关S同时控制两灯泡。

5.设计一个病床呼叫电路。

要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃。

请在图中连线,形成符合要求的完整电路图。

6.(2020·江苏常州中考)请以笔画线代替导线,将三孔插座、开关控制的电灯接入电路。

7.(2020·湖北咸宁中考)如图所示,楼梯有一电灯受控于两个开关,光线较暗且有声响时灯才亮。

其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中。

8.根据图中已标明的磁极,在A点标出磁感线方向,在括号内标出另一磁铁的磁极。

9.指南针是我国的四大发明之一,这是我国对人类所作出的巨大贡献。

指南针利用磁场指示方向。

如图所示,地球是一个大磁体,类似条形磁体,请在图中标出地磁场的N、S 极,静止小磁针的N、S极,用箭头标出P点的地磁场方向。

10.(2020·甘肃兰州中考)下图是小亮探究电磁铁磁性强弱的实验电路,请根据小磁针的N 极指向,标出电磁铁周围磁感线的方向,并用“+”“-”号标出电源的正、负极。

11.将一个通电螺线管AB用绝缘细线悬挂起来,如图所示,最后静止时A端指南,B端指北,请画出螺线管上的导线环绕图示。

12.如图所示,闭合电路开关后,发光二极管正常发光,水平桌面上的条形磁体受到向左的摩擦力。

请标出:(1)螺线管右端的磁极(用“N”或“S”表示);(2)图中磁感线的方向;(3)条形磁体右端的磁极(用“N”或“S”表示)。

中考作图专题-电磁学作图1．如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N极。

2．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。

请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。

3．闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。

请在图中标出小磁针的N极和A点的磁感线方向。

4．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

5．如图所示，在螺线管旁悬挂一条形磁体。

闭合开关后，条形磁体向左偏。

请在括号内标出：（1）通电螺线管的“N”或“S”极；（2）电源的“+”或“-”极。

6．在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。

7．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；①小磁针的N极。

8．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。

9．根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

10．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。

请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

11．如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。

12．如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

13．闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。

14．当金属温度降低到某一时，会产生神奇的现象。

在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270①，使锡盘出现超导性。

此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。
