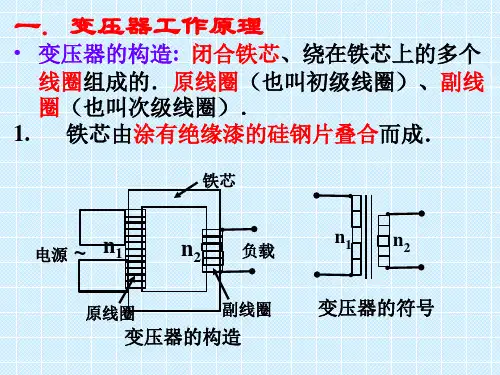

第2讲 变压器 远距离输电目标要求 1.知道变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题.2.理解远距离输电的原理并会计算线路损失的电压和功率．考点一 理想变压器的原理及应用1．构造和原理(1)构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．(2)原理：电磁感应的互感现象． 2．基本关系式 (1)功率关系：P 入＝P 出． (2)电压关系：U 1U 2＝n 1n 2.(3)电流关系：只有一个副线圈时I 1I 2＝n 2n 1.(4)频率关系：f 出＝f 入．1．变压器只对交变电流起作用，对恒定电流不起作用．( √ )2．变压器不但能改变交变电流的电压，还能改变交变电流的频率．( × ) 3．在任何情况下，理想变压器均满足U 1U 2＝n 1n 2、I 1I 2＝n 2n 1、P 入＝P 出．( × )1．理想变压器的制约关系电压 原线圈电压U 1和匝数比决定副线圈电压U 2，U 2＝n 2n 1U 1功率副线圈的输出功率P 出决定原线圈的输入功率P 入，P 入＝P 出电流 副线圈电流I 2和匝数比决定原线圈电流I 1，I 1＝n 2n 1I 22.含有多个副线圈的变压器计算具有两个或两个以上副线圈的变压器问题时，需注意三个关系： 电压关系：U 1n 1＝U 2n 2＝U 3n 3＝…＝U nn n功率关系：P 1＝P 2＋P 3＋P 4＋…＋P n 电流关系：n 1I 1＝n 2I 2＋n 3I 3＋n 4I 4＋…＋n n I n 考向1 变压器基本物理量的分析与计算例1 (多选)如图所示，一理想变压器的原线圈接在电压为220 V 的正弦交流电源上，副线圈通过电流表与一阻值为40 Ω的电阻连接．已知理想电流表的示数为1.1 A ，则下列说法正确的是( )A ．变压器的输入功率为24.2 WB ．电阻两端电压的最大值为44 VC ．变压器原、副线圈的匝数比为5∶1D ．通过原线圈电流的有效值为0.22 A 答案 CD解析 由P ＝I 2R 可知，P ＝48.4 W ，选项A 错误；由U 2＝IR 可知U 2＝44 V ，则电阻两端电压的最大值为44 2 V ，选项B 错误；变压器原、副线圈的匝数比n 1∶n 2＝U 1∶U 2＝5∶1，选项C 正确；由n 1∶n 2＝I 2∶I 1可得I 1＝0.22 A ，选项D 正确．例2 (2017·北京卷·16)如图所示，理想变压器的原线圈接在u ＝2202sin(100πt ) V 的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 s 答案 B解析 由u ＝2202sin(100πt ) V 可知，原线圈电压最大值为220 2 V ，故原线圈电压的有效值为U 1＝220 V ，根据U 1U 2＝n 1n 2可知，U 2＝n 2n 1U 1＝110 V ，故电压表的读数为110 V ，选项C 错误；副线圈电流有效值为I 2＝U 2R＝2 A ，根据P ＝UI 可知，输出功率为220 W ，则原线圈的输入功率为220 W ，故选项A 错误；原线圈中的电流I 1＝P U 1＝1 A ，故选项B 正确；因为ω＝2πT，所以T ＝2πω＝2π100π s ＝0.02 s ，故选项D 错误．考向2 原线圈接入用电器的变压器问题分析例3 (2022·江西高三模拟)如图所示，理想变压器的原线圈接在有效值为100 V 的正弦交流电源上，原、副线圈匝数比为2∶1，定值电阻R 1、R 2、R 3的阻值分别为10 Ω、20 Ω、20 Ω，电流表为理想交流电流表．下列说法正确的是( )A ．R 1的电功率为40 WB ．电流表示数为1 AC ．副线圈两端电压为20 VD ．副线圈的输出功率为80 W 答案 A解析 原、副线圈匝数比为2∶1，设原线圈电流为I 1，副线圈电流为I 2 ，则有I 1＝I 22，又有原线圈回路U ＝I 1R 1＋2I 2·R 2R 3R 2＋R 3，解得I 1＝2 A ，I 2＝4 A ，所以R 1的电功率为P ＝I 12R 1＝40 W ，故A 正确，B 错误；副线圈两端电压为U 2＝I 2·R 2R 3R 2＋R 3＝40 V ，故C 错误；副线圈的输出功率为P 2＝I 2U 2＝160 W ，故D 错误．考点二 理想变压器的动态分析1．匝数比不变的分析思路(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2不变．(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化． (3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化． 2．负载电阻不变的分析思路 (1)U 1不变，n 1n 2发生变化时，U 2变化．(2)R 不变，U 2变化时，I 2发生变化．(3)根据P 2＝U 22R ，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化．1．变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．( × ) 2．原线圈所加电压恒定，当原线圈的匝数增加时，副线圈两端电压也增加．( × )考向1 理想变压器匝数不变问题的分析和计算例4 如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大，A 2示数变大 答案 B解析 当滑动变阻器的滑动触头P 向上滑动时，接入电路的阻值变大，变压器副线圈两端电压不变，副线圈中的电流减小，则R 1消耗的功率及其两端电压均变小，故电压表的示数变大，选项A 错误，B 正确；当滑动变阻器的滑动触头P 向上滑动时，副线圈中的电流减小，则原线圈中的电流也减小，电流表A 1示数变小，选项C 错误；若闭合开关S ，副线圈电路中总电阻减小，副线圈中的电流变大，R 1两端电压变大，R 2两端电压减小，电流表A 2示数减小，原线圈中的电流变大，电流表A 1示数变大，选项D 错误．考向2 理想变压器负载不变问题的分析和计算例5 如图所示，原、副线圈匝数比为100∶1的理想变压器，b 是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c 、d 两端加上交变电压，其瞬时值表达式为u 1＝310sin 314t (V)，则( )A ．当单刀双掷开关与a 连接时，电压表的示数为3.1 VB ．副线圈两端的电压频率为50 HzC ．当单刀双掷开关由a 扳向b 时，原线圈输入功率变小D ．当单刀双掷开关由a 扳向b 时，电压表和电流表的示数均变小 答案 B解析 由U 1U 2＝n 1n 2，得U 2＝U 1n 2n 1，因U 1＝3102 V ，所以U 2＝3102×1100 V≈2.2 V ，A 错误；由瞬时值表达式可得ω＝314 rad/s ，则频率f ＝ω2π＝3142π Hz ＝50 Hz ，B 正确；当单刀双掷开关由a扳向b 时，n 1减小，则U 2增大，电压表示数变大，I 2＝U 2R增大，副线圈的输出功率P 出＝U 2I 2增大，原线圈的输入功率增大，C 、D 错误．考点三 远距离输电如图所示，若发电站输出电功率为P ，输电电压为U ，用户得到的电功率为P ′，用户的电压为U ′，输电电流为I ，输电线总电阻为R .1．输电电流I ＝P U ＝U －U ′R . 2．电压损失 (1)ΔU ＝U －U ′； (2)ΔU ＝IR . 3．功率损失(1)ΔP ＝P －P ′＝ΔU ·I ； (2)ΔP ＝I 2R ＝(P U )2R4．降低输电损耗的两个途径(1)减小输电线的电阻R .由R ＝ρlS 知，可加大导线的横截面积、采用电阻率小的材料做导线．(2)减小输电导线中的电流．在输电功率一定的情况下，根据P ＝UI ，要减小电流，必须提高输电电压．1．增大输电导线的横截面积有利于减少输电过程中的电能损失．( √ ) 2．高压输电是通过减小输电电流来减少电路的热损耗．( √ )3．若发电站输出功率为P ，输电电压为U ，输电线总电阻为R ，如图所示，则输电线上损失的功率为P 损＝U 2R.( × )1．理清输电电路图的三个回路(如图)(1)在电源回路中，P 发电机＝U 1I 1＝P 1.(2)在输送回路中，I 2＝I 线＝I 3，U 2＝ΔU ＋U 3，ΔU ＝I 2R 线，ΔP ＝I 22R 线． (3)在用户回路中，P 4＝U 4I 4＝P 用户． 2．抓住两组关联式(1)理想的升压变压器联系着电源回路和输送回路，由理想变压器原理可得：U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，P 1＝P 2.(2)理想的降压变压器联系着输送回路和用户回路，由理想变压器原理可得：U 3U 4＝n 3n 4，I 3I 4＝n 4n 3，P 3＝P 4.3．掌握一个守恒观念功率关系：P 2＝ΔP ＋P 3，其中ΔP ＝ΔU ·I 线＝I 线2R线＝(ΔU )2R 线. 例6 如图所示为远距离交流输电的简化电路图．发电厂的输出电压为U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1，在输电线与用户间连有一理想变压器，流入用户端的电流为I 2，则( )A ．用户端的电压为I 1U 1I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U 答案 A解析 因为P 入＝P 出，所以U 1I 1＝U 2I 2，即U 2＝U 1I 1I 2，故选项A 正确；输电线上的电压降为U 线＝U －U 1，选项B 错误；理想变压器的输入功率P 入＝I 1U 1，输电线路上损失的电功率 P 损＝I 12r ＝I 1(U －U 1)，选项C 、D 错误．例7 (2020·浙江7月选考·11)如图所示，某小型水电站发电机的输出功率P ＝100 kW ，发电机的电压U 1＝250 V ，经变压器升压后向远处输电，输电线总电阻R 线＝8 Ω，在用户端用降压变压器把电压降为U 4＝220 V ．已知输电线上损失的功率P 线＝5 kW ，假设两个变压器均是理想变压器，下列说法正确的是( )A ．发电机输出的电流I 1＝40 AB ．输电线上的电流I 线＝625 AC ．降压变压器的匝数比n 3∶n 4＝190∶11D ．用户得到的电流I 4＝455 A 答案 C解析 发电机输出的电流I 1＝P U 1＝100×103250A ＝400 A ，故A 错误；输电线上损失的功率P线＝I 线2R 线＝5 kW ，所以I 线＝P 线R 线＝25 A ，故B 错误；用户得到的功率P 4＝P －P 线＝(100－5) kW ＝95 kW ，则I 4＝P 4U 4＝95×103220 A ＝4 75011 A ≈432 A ，故n 3n 4＝I 4I 线＝19011，故C 正确，D错误．课时精练1．(2019·江苏卷·1)某理想变压器原、副线圈的匝数之比为1∶10，当输入电压增加20 V 时，输出电压( ) A ．降低2 V B ．增加2 V C ．降低200 V D ．增加200 V答案 D解析 假设理想变压器原线圈的输入电压为U 1，则由变压器的工作原理可知U 1n 1＝U 2n 2，变压器副线圈的输出电压为U 2＝10U 1；当输入电压增加20 V 时，即输入电压为U 1＋20 V ，则变压器的输出电压为U 2′＝10U 1＋10×20 V ，则输出电压的变化量为ΔU ＝U 2′－U 2＝10U 1＋200 V －10U 1＝200 V ，即输出电压增加200 V ，A 、B 、C 错误，D 正确．2．(2020·江苏卷·2)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器( )A ．是一种降压变压器B ．能测量直流电路的电流C ．原、副线圈电流的频率不同D ．副线圈的电流小于原线圈的电流 答案 D解析 电流互感器原线圈匝数小，副线圈匝数多，是一种升压变压器，故A 错误；变压器的原理是电磁感应，故它不能测量直流电路的电流，故B 错误；变压器不改变交变电流的频率，故C 错误；变压器的电流与匝数成反比，因此副线圈的电流小于原线圈的电流，故D 正确． 3．(多选)(2020·全国卷Ⅱ·19)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A 处采用550 kV 的超高压向B 处输电，输电线上损耗的电功率为ΔP ，到达B 处时电压下降了ΔU .在保持A 处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV 特高压输电．输电线上损耗的电功率变为ΔP ′，到达B 处时电压下降了ΔU ′.不考虑其他因素的影响，则( ) A ．ΔP ′＝14ΔPB ．ΔP ′＝12ΔPC ．ΔU ′＝14ΔUD ．ΔU ′＝12ΔU答案 AD解析 由输电电流I ＝P U 知，输送的电功率不变，输电电压加倍，输电电流变为原来的12，损耗的电功率ΔP ＝I 2r ，故输电电压加倍，损耗的电功率变为原来的14，即ΔP ′＝14ΔP ；输电线上损失电压为ΔU ＝Ir ，即输电电压加倍，损失电压变为原来的12，即ΔU ′＝12ΔU .故A 、D正确．4．(2021·广东卷·7)某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2 s ，电压最大值为0.05 V ，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是( )A ．交流电的频率为10 HzB ．副线圈两端电压最大值为3 VC ．变压器输入电压与永磁铁磁场强弱无关D ．充电电路的输入功率大于变压器的输入功率 答案 B解析 周期为T ＝0.2 s ，频率为f ＝1T ＝5 Hz ，故A 错误；由理想变压器原理可知U 1U 2＝n 1n 2，解得副线圈两端的最大电压为U 2＝n 2n 1U 1＝3 V ，故B 正确；根据法拉第电磁感应定律可知，永磁铁磁场越强，线圈中产生的感应电动势越大，变压器的输入电压会越大，故C 错误；由理想变压器原理可知，充电电路的输入功率等于变压器的输入功率，故D 错误．5.(2018·天津卷·4)教学用发电机能够产生正弦式交变电流．利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P .若发电机线圈的转速变为原来的12，则( )A ．R 消耗的功率变为12PB ．电压表V 的读数变为12UC ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变 答案 B解析 发电机线圈的转速变为原来的12，由E ＝nBSω2知，原线圈中输入电压变为原来的12，频率变为原来的12.根据U 1U 2＝n 1n 2，知U 2变为原来的12，即U 2＝12U ，则通过R 的电流变为原来的12，R 消耗的功率P 2＝U 22R ＝14P ，根据I 1I 2＝n 2n 1，原线圈上的电流也变为原来的12，即电流表A 的读数变为12I ，故选B.6．如图所示，电路中的变压器为理想变压器，原线圈接在电压有效值不变的交流电源上．灯泡L 阻值不变，R 1是定值电阻，R 2是滑动变阻器．闭合开关S 1、S 2，灯泡发光，下列判断正确的是( )A ．只向下移动滑片P ，R 2两端的电压变小B ．只向下移动滑片P ，灯泡L 变亮C ．只断开开关S 2，电阻R 1两端的电压变大D ．只断开开关S 2，变压器输入功率变大 答案 A解析 理想变压器的输出电压由输入电压和电压比决定，输入电压不变，所以输出电压也不会变，当滑动变阻器R 2的滑片P 向下移动时，滑动变阻器接入电路的电阻减小，副线圈中总电阻减小，副线圈中总电流变大，R 1两端的电压变大，所以灯L 、R 2两端的电压变小，灯泡L 变暗，故A 正确，B 错误；只断开开关S 2，副线圈中总电阻变大，副线圈电压不变，副线圈中的电流变小，R 1两端的电压变小，副线圈的电功率减小，因为输入功率等于输出功率，变压器输入功率变小，故C 、D 错误．7.自耦变压器在高铁技术中被广泛应用．如图所示，一理想自耦变压器接在u ＝U m sin 100πt 的正弦交流电压上，P 为滑动触头，初始位置位于线圈CD 的中点G, A 1和A 2为理想交流电表，R 为定值电阻，下列说法正确的是( )A ．将P 向下滑动，A 1的示数将变小B ．将P 向上滑动，A 2的示数将变大C ．将P 下滑到GD 的中点，电阻R 的功率将变为原来的4倍 D ．将P 上滑到CG 的中点，电阻R 的功率将变为原来的23答案 C解析 将P 下滑时，电阻R 两端电压变大， A 1示数变大，同理，将P 向上滑动，A 2的示数将变小，A 、B 错误；若将P 向下滑动到GD 的中点，原、副线圈的电压比将由1∶2变为1∶4，电阻R 的电压将变为原来2倍，故功率变为原来的4倍，C 正确；若将P 向上滑动到CG 的中点，原、副线圈的电压比将从1∶2变为3∶4，电阻R 的电压将变为原来的23，电阻R 的功率将变为原来的49，D 错误．8．(多选)如图所示为理想变压器，其原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接有u ＝362sin 100πt (V)的正弦式交流电，图中D 为理想二极管，定值电阻R ＝9 Ω.下列说法正确的是( )A ．t ＝1600 s 时，原线圈输入电压的瞬时值为18 VB ．t ＝1600s 时，电压表示数为36 V C ．电流表的示数为1 A D ．电流表的示数为22A 答案 BD 解析 将t ＝1600s 代入瞬时值公式可知，原线圈输入电压的瞬时值为18 2 V ，A 选项错误；电压表的示数为有效值，输入电压的峰值为36 2 V ，根据正弦交变电流有效值与最大值的关系可知，U ＝U m2＝36 V ，B 选项正确；电流表测量流过副线圈的电流，根据理想变压器电压和匝数的关系可知，副线圈的电压为9 V ，正向导通时电流为1 A ，根据电流的热效应可知I 有效2RT ＝I 2R ·T 2，解得：I 有效＝22A ；故C 选项错误，D 选项正确．9．(多选)(2020·全国卷Ⅲ·20)在图(a)所示的交流电路中，电源电压的有效值为220 V ，理想变压器原、副线圈的匝数比为10∶1，R 1、R 2、R 3均为固定电阻，R 2＝10 Ω，R 3＝20 Ω，各电表均为理想电表．已知电阻R 2中电流i 2随时间t 变化的正弦曲线如图(b)所示．下列说法正确的是( )A ．所用交流电的频率为50 HzB ．电压表的示数为100 VC ．电流表的示数为1.0 AD ．变压器传输的电功率为15.0 W 答案 AD解析 根据i 2－t 图像可知T ＝0.02 s ，则所用交流电的频率f ＝1T＝50 Hz ，故A 正确；副线圈两端电压U 2＝I 2R 2＝22×10 V ＝10 V ，由n 1n 2＝U 1U 2得原线圈两端电压U 1＝100 V ，电压表的示数U ＝220 V －100 V ＝120 V ，故B 错误；电流表的示数I ＝U 2R 3＝1020 A ＝0.5 A ，故C 错误；变压器传输的电功率P ＝I 22R 2＋I 2R 3＝15.0 W ，故D 正确．10．(多选)(2021·河北卷·8)如图，发电机的矩形线圈长为2L 、宽为L ，匝数为N ，放置在磁感应强度大小为B 的匀强磁场中，理想变压器的原、副线圈匝数分别为n 0、n 1和n 2，两个副线圈分别接有电阻R 1和R 2，当发电机线圈以角速度ω匀速转动时，理想电流表读数为I ，不计线圈电阻，下列说法正确的是( )A ．通过电阻R 2的电流为n 1I n 2B ．电阻R 2两端的电压为n 2IR 1n 1C ．n 0与n 1的比值为2NBL 2ωIR 1D ．发电机的功率为2NBL 2ωI (n 1＋n 2)n 0答案 BC解析 由题知理想电流表读数为I ， 则根据欧姆定律有U 1＝IR 1根据变压器原、副线圈电压与匝数的关系有 n 0n 1＝U 0U 1，n 0n 2＝U 0U 2则有U 0＝n 0n 1IR 1，U 2＝n 2n 1IR 1再由欧姆定律有U 2＝I 2R 2 可计算出I 2＝n 2R 1n 1R 2I故A 错误，B 正确；由于矩形线圈产生的交变电流直接输入原线圈，则有E max ＝2NBL 2ω， U 0＝E max2＝2NBL 2ω又U 0＝n 0n 1IR 1则n 0n 1＝2NBL 2ωIR 1，C 正确； 由于变压器为理想变压器，则有 P 0＝P 1＋P 2＝U 1I ＋U 2I 2＝I 2R 1＋U 2I 2 联立解得P 0＝2NBL 2ωI n 0⎝ ⎛⎭⎪⎫n 12R 2＋n 22R 1n 1R 2 由于矩形线圈产生的交变电流直接输入原线圈，则发电机的功率为P 0，D 错误．11．(多选)如图所示是远距离输电示意图，电站的输出电压U 1＝250 V ，输出功率P 1＝100 kW ，输电线电阻R ＝8 Ω.则进行远距离输电时，下列说法中正确的是( )A ．若电站的输出功率突然增大，则升压变压器的输出电压增大B ．若电站的输出功率突然增大，则降压变压器的输出电压减小C ．输电线损耗比例为5%时，所用升压变压器的匝数比为n 1∶n 2＝1∶16D ．用10 000 V 高压输电，输电线损耗功率为8 000 W 答案 BC解析 电站的输出电压没有变，升压变压器的匝数不变，所以升压变压器的输出电压不变，电站的输出功率突然增大，则根据P ＝UI ，输电线上的电流增大，根据U 损＝I 线R ，U 3＝U 2－U 损，可知降压变压器的输入电压U 3减小，降压变压器的匝数不变，所以降压变压器的输出电压减小，故A 错误，B 正确；输电线损耗比例为5%时，根据ΔP ＝I 线2R ，ΔP ＝5%P 1，解得I 线＝25 A ，升压变压器原线圈的电流为I 1＝P 1U 1＝400 A ，升压变压器的匝数比为n 1n 2＝I 2I 1＝I 线I 1＝116，故C 正确；输送电流为I ′＝P 1U ′＝10 A ，损失功率为ΔP ′＝I ′2R ＝800 W ，故D 错误．12.(2021·湖南卷·6)如图，理想变压器原、副线圈匝数比为n 1∶n 2，输入端C 、D 接入电压有效值恒定的交变电源，灯泡L 1、L 2的阻值始终与定值电阻R 0的阻值相同．在滑动变阻器R 的滑片从a 端滑动到b 端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是( )A ．L 1先变暗后变亮，L 2一直变亮B ．L 1先变亮后变暗，L 2一直变亮C ．L 1先变暗后变亮，L 2先变亮后变暗D ．L 1先变亮后变暗，L 2先变亮后变暗 答案 A解析 由题意画出滑片移动时的等效电路图如图所示：滑片在a 端时，R a ＝0，滑片在b 端时，R b ＝0.由于灯泡L 1、L 2的阻值始终与定值电阻R 0的阻值相同，根据数学知识可知，当滑动变阻器的滑片处于中间位置时，副线圈的总电阻最大．由图可知，滑片在两端时，副线圈的总阻值最小，当滑片从a 端向中间滑动时，副线圈的总阻值增大，则副线圈的总电流减小，根据I 1I 2＝n 2n 1可知原线圈的电流也减小，则灯泡L 1变暗，由于输入端C 、D 接入电压有效值恒定，L 1两端电压减小，则原线圈两端电压增大，根据U 1U 2＝n 1n 2可知副线圈两端电压增大，而L 2所在支路总电阻减小，则通过L 2的电流增大，灯泡L 2变亮；当滑片从中间向b 端移动时，副线圈的总阻值减小，则副线圈的总电流增大，根据I 1I 2＝n 2n 1可知原线圈的电流也增大，则灯泡L 1变亮，由于输入端C 、D 接入电压有效值恒定，L 1两端电压增大，则原线圈两端电压减小，根据U 1U 2＝n 1n 2可知副线圈两端电压减小，R 0所在支路总电阻增大，则通过R0的电流减小，而副线圈总电流增大，则通过L2的电流增大，灯泡L2变亮．综上所述，A正确，B、C、D错误．。
