R6581万用表简易使用说明书R6581简易使用说明(作者lymex/bg2vo)一、一般操作非常简单，显示下面有DCV、ACV、2WΩ、4WΩ、DCI，ACI、FREQ键，分别对应直流电压、交流电压、2线电阻、4线电阻、直流电流、交流电流和交流频率。
能直接按一下就可测试；换档可以自动（缺省）或手动。
AUTO键选择自动，手动选择DOWN或UP键时，向下、向上换档。
CONFIGURE 配置、设置键。
MENU 菜单键。
ERR?屏幕显示ERR信息时，按此键显示错误代码及对应的信息，完毕按EXIT退出。
NULL 可清零或恢复清零。
类似电子称的去皮。
A ZERO 自动零点开关转换。
AZERO显示时，表示已开，此时每次测量前都把内部短路测试一次，然后外部测试后减去，因此速度慢一倍。
STORE 可保存数据到内存或外存（根据设置）。
内存最大10000个数据，可持续保存，直到再按STORE停止。
RECALL 查看已保存数据。
Manual选项时可以用上下键手动翻查。
Auto选项的时候，给出Star#和Stop#后，很快显示一遍。
MATH 数学运算开关。
例如可以把欧姆档转换成RTD （Pt100）。
到底MATH是什么功能要看设置的。
TRIGGER 触发。
二、MENU 菜单设置菜单是树形的，按MENU键进入，左右光标键看同类项，ENTER/LOCAL键进入/执行，改变设置值用上、下箭头键，EXIT键返回上级菜单，HOME键退出。
MENU （粗体带下划线为缺省值）┣ACCESSORY: NONE（附件：无）┣BEEPER: OFF ON （呼叫：关/开）┣CALIBRATION （校准）┃┣EXTERNAL: ZERO-FRONT ZERO-REAR DCV OHM （外接基准：前┃┃面板短路/后面板短路/10直流基准/10KΩ电阻基准。
┃┃注：后两个就双基准校准）┃┗INTERNAL: ALL DCV OHM AC（内部基准：所有/直流电压/电┃阻/交流注：类似3458A的ACAL）┣DATA-FORMAT (数据格式)┃┣DATA-FORMAT: ASCII REAL64 (数据格式：字符/实时)┃┗ELEMENTS NON E HEADER:OFF SUBMEAS-HEAD：OFF COMP: OFF┃WIRECHECK: OFF CHANNEL: OFF NULL: OFF┃DFILTER:OFF FORMAT: OFF TIMESTAMP: OFF ┃（数据存贮相关的格式）┣DISPLAY：OFF ON（显示屏：关/开注：OFF时显示DISPLAY OFF）┣GPIB┃┣ADDRESS(24) （GPIB地址）┃┣MODE ADDRESSABLE TALK-ONLY (方式：寻址/只读，这个可┃┃以用lly的GPIB卡)┃┗LANGUAGE SCPI ADVANTEST （GPIB语言：SCPI/ADVANTEST）┣INTERNAL-TEMP（显示内部温度）┣LINE-FREQ 50HZ（电源频率，这个是自动选的）┣MEMORY-CARD FREE INITIALIZE TRANSFER DELETE┃（存贮卡的相关操作）┣RESET （重置，R6581恢复到出厂设置）┣TEST （自检）┗TIME （时间注：设置机内日期）三、CONFIGURE 设置/ 配置这个可以设置很多有用的项目，比如选积分时间，选显示位数，设置欧姆档上下限、功率、保护，或者设置数学运算方式等。
简易数字万用表设计辽宁工业大学单片机原理及接口技术课程设计(论文）题目：简易数字万用表院（系）：电气工程学院专业班级：测控技术与仪器学号： 090301020学生姓名：王英会指导教师:起止时间：2012。
6。
18-2012。
6.29课程设计（论文）任务及评语院（系）：电气工程学院教研室: 测控技术与仪器注：成绩:平时20％论文质量60% 答辩20％以百分制计算摘要本课题介绍了一种基于单片机的简易数字电压表的设计.该设计主要由三个模块组成：A/D转换模块，数据处理模块及显示模块.A/D转换主要由芯片ADC0804来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。
数据处理则由芯片89S52来完成，其负责把ADC0804传送来的数字量经过一定的数据处理，产生相应的显示码送到显示模块进行显示；此外,它还控制着ADC0804芯片工作.该系统的数字电压表电路简单,所用的元件较少，成本低,且测量精度和可靠性较高。
此数字电压表可以测量0—5V的1路模拟直流输入电压值，并通过一个四位一体的7段数码管显示出来。
关键字：单片机；数字电压表；A/D转换; 80S52；ADC0804目录第1章绪论.................................... 错误!未定义书签。
第2章课程设计的方案. (1)2。
1概述 .................................... 错误!未定义书签。
2.2总体方案比较 ............................. 错误!未定义书签。
第3章硬件设计. (11)3.1电压采集 (4)3.2电流采集 (5)3.2电阻采集 (6)第4章软件设计 (7)4。
1程序设计总方案 (7)4。
2系统子程序设计 (8)第5章误差分析 (9)第6章课程设计总结 (10)参考文献 (11)第1章绪论社会的发展、科技的进步,离不开电子产业的推动。
数字台式万用表ut803使用简易说明一、仪表显示界面简介1．有效值提示符 2．数据保持提示符 3．自动关机提示符 4．显示负的读数 5．交流测量提示符 6．直流测量提示符 7．交流+直流测量提示符 8．超量程提示符 9． 单位提示符10．二极管测量提示符号11．电路通断测量提示符号12．自动或手动量程提示符13．最大或最小值提示符14．RS232接口输出提示符15．电池欠压提示符16．三极管放大倍数测量提示符二、测量操作说明１．交直流电压测量１）将红表笔插入“Ｖ”插孔，黑表笔插入 “COM ”插孔。
并将功能旋钮开关置于“Ｖ”电压测量档，按SELECT 键选择所需测量的交流或直流电压。
２）将表笔并联到待测电源或负载上。
红表笔接正相端，黑表笔接被测电路中的地端。
３）读出测量显示值。
交流测量显示值为有效值。
４）注意测量交流加直流电压的有效值，必须按下AC/（DC+AC ）选择按钮。
5 ）当被测信号的电压值小于600.0mv 时，必须将红表笔改插入“Hz ΩmV ”插孔，同时，利用“RANGE ”按钮，使仪表处于“手动”600.0mV 档（LCD 屏有“MANUL ”和“mV ”显示）。
２．交直流电流测量１）将红表笔插入“A mA μ ”或“A ”插孔，黑表笔插入 “COM ”插孔。
２）将功能旋钮开关置于电流测量档“A μ ” “mA ” 或“A ”，按SELECT 键选择所需测量的交流或直流电流，并将表笔串联到待测回路中。
３）读出测量显示值。
交流测量显示值为有效值。
４）注意测量交流加直流电流的真有效值，必须按下AC/（DC+AC ）选择按钮。
３．电阻测量１）将红表笔插入“Ω”插孔，黑表笔插入 “COM ”插孔。
２）将功能旋钮开关置于 “Ω” 测量档，按SELECT 键选择电阻测量，并将表笔并联到待测电阻两端上。
测量电阻元器件时也可通过转接插座再插入万用表。
３）注意测量被侧回路中元器件电阻值时，不得带电测量。

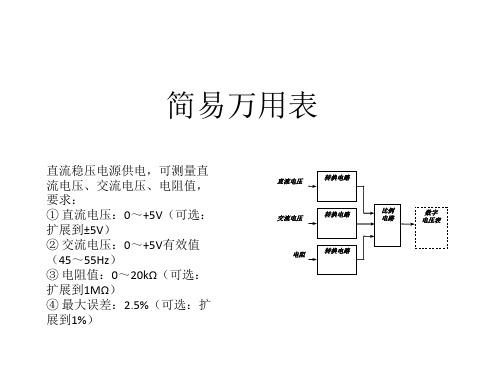

简易万用表的设计与制作实验报告简易万用表的设计与制作实验报告导言：实验目的：本实验旨在设计和制作一款简易的万用表，用于测量电压、电流和电阻。
实验原理：万用表是一种测量电压、电流和电阻的仪器。
它由电压测量部分、电流测量部分和电阻测量部分组成。
实验材料和仪器：1. 电阻器2. 电池3. 电流表4. 电压表5. 电线6. 示波器7. 万用表外壳实验步骤：1. 首先，我们需要将电阻器、电池、电流表和电压表连接起来，构成一个简单的电路。
2. 将电阻器连接到电池的正负极上，以形成一个电阻电路。
3. 将电流表的正极连接到电阻器上，负极连接到电池的负极上。
这样，电流表就可以测量电路中的电流。
4. 将电压表的正极连接到电阻器上，负极连接到电池的负极上。
这样，电压表就可以测量电路中的电压。
5. 将示波器连接到电路中，以观察电路中的电压波形。
6. 将以上所有仪器和电路安装到万用表的外壳中，确保连接牢固。
实验结果：通过以上步骤，我们成功地设计和制作了一款简易的万用表。
在实验中，我们可以通过电流表测量电路中的电流，通过电压表测量电路中的电压，通过示波器观察电路中的电压波形。
这样，我们可以方便地进行电路的测试和测量。
实验总结：通过本次实验，我们深入了解了万用表的原理和结构，并成功地设计和制作了一款简易的万用表。
万用表在电路测试和测量中起到了重要的作用，可以方便、准确地测量电压、电流和电阻。
通过实验，我们不仅掌握了万用表的使用方法，还提高了对电路的理解和实践能力。
实验中可能遇到的问题及解决方法：1. 电路连接错误：在连接电路时，可能会出现连接错误的情况。
解决方法是仔细检查电路连接，确保每个仪器和电阻器的正负极正确连接。
2. 仪器故障：在实验过程中，仪器可能出现故障。
解决方法是更换故障仪器或修理仪器。
展望：本次实验只是设计和制作了一款简易的万用表，还有许多改进的空间。
未来，我们可以考虑增加更多的功能，如温度测量、电容测量等。
同时，我们还可以进一步研究和改进万用表的精度和稳定性，使其更加准确和可靠。
使用说明指针式万用表MODEL 1109S目录1. 安全警告2. 特点3. 规格4. 各部件名称5. 测试准备工作6. 测试方法6-1 DC电压测试6-2 AC 电压测试6-3 低频输出(dB) 测试6-4 AC 输出电压测试（使用输出端口）6-5 DC 电流测试6-6 15A AC 电流测试6-7 电阻测试6-8 端口间电流LI, 端口间电压LV 的测试6-9 晶体管h FE的测试7. 保险丝与电池的更换8. 其他1. 安全警告●按国际安全规格IEC414标准进行设计和试验。
●为了避免触电等事故，正确使用仪器，使用前请阅读本说明书。
●本说明书使用危险和注意标志来表示使用中必须注意的事项，请仔细阅读。
危险是指避免引起触电等事故的注意事项，注意是指避免损坏仪器的注意事项。
●为确保安全请遵守以下注意事项。
(1) 测试前请确认选择了适当的测试量程。
特别是使用电流量程和电阻量程时请注意不要测试电压。
(2) AC15A端口和-COM端口插入测试线的状态时请不要测试电压。
(3) 电流测试中，测试棒离开回路时，测试棒与回路间可能产生高压。
请保证两者确实连接。
(4) 请将测试线的插头全车插入端口。
(5) 各量程上，请勿施加超过该量程的最大刻度值的电量。
(6) 测试物连接测试线的状态下，请勿更换量程。
(7) 测试仪的端口和接地间请勿施加超过AC/DC1000V的电压。
(8) 请勿在易燃场所测试（特别是电流测试）。
若产生火花容易导致爆炸。
(9) 使用中，测试仪本体和测试线若发现龟裂或金属部分暴露，请停止使用。
(10)更换电池，保险丝而打开后盖时，请先将测试线取下，量程开关设置为OFF。
(11)使用后请将量程开关设置为OFF。
(12)除了更换电池，保险丝之外请勿打开后盖。
(13)请使用指定保险丝。
(14)请勿测试250V以上工业用电力线。
(15)请勿长期放置于高温多湿，结露的场所和直射阳光下。
(16)请勿在超过50°温度的场所放置。
北京交通大学大学物理实验设计性实验实验题目万用表的设计与组装学院班级学号姓名首次实验时间20１2年１１月6日指导教师签字万用表的设计与组装引言一实验任务：分析研究万用表电路，设计并组装一个万用表。
二实验要求：1．分析常用万用表电路,说明个挡的够功能和设计原理;2．设计组装并校验具有下列四档功能的万用表。
（1）直流电流挡:量程１.00mA;(２)以自制的1．0０mA电流表为基础的直流电压档：量程2．50V。
（3)以自制的１．00ｍA 电流表为基础的交流电压档：量程１０.0０V 。
(４）以自制的1.00ｍA 电流表为基础的电阻档(×100）电源使用1.5Ｖ电池。
3.给出将×１00电阻档改造为×10电阻档的电路。
三主要仪器：表头，导线若干，电阻箱若干,万用表。
四常用万用表电路的分析：1、图1是简易万用表及欧姆表的实验电路。
电流，电阻,电压等被测信号经过输入电路和变换电路后,变成微安级电流，再流经表头,使指针偏转,通过欧姆定律等电学公式的计算转换,从而指示出被测量值VmA 图12、直流电流挡原理如图１－1，在微安电流表头上并联一个适当的分流电阻R ，从而达到扩充量程的目的。
由公式可知，电流表的量程为原量程的倍。
μARgIgR直流电压挡原理如图1-２,在表头串联一个适当大的分压电阻,使经过表头的电压降低,扩充了它的量程。
由公式可知，串联一大小为R 的电阻，电表的量程变为原来的倍。
μARgIgR3、交流电压挡原理如图1-3，由于表头只能流过直流电,因此测量交流时还需要一个整流电路。
万用表中一般采用通过串并联的两个二极管半波整流的形式将交流变为直流。
当被测交流电处于正半周时，电流经分压电阻及整流二极管V ２流经等效表头，表针偏转;而在被测交流电的负半周。
电流直接从二极管Ｖ1流过分压电阻。
而不经过表头。
当外电路交流电压有效值为１0V 时，内电路直流电压为4.5V 。
考虑到二极管自身的电势降0.６／２=0.3V ，加在表头上的电压为4.2V 。
功能及组成简介
本作品为”简易万用表”,各部件从作用上可分为六大部分,依次为:电源,输入部分,A/D转换器,校正电路，单片机和显示电路部分..它们的关系可如下图简单表示.
AC/DC电源:通过变压，整流，滤波和稳压作用，将交流220V的市电转化为+5V和-5V直流电压，为各个组成芯片提供工作电源，是整个器件的能源部分。
输入部分：它的作用是将不同类型的，大小各异的待测输入信号转化为幅值在0~2V之间的模拟电压，该电压作为A/D转换器的输入。
A/D转换器：用来将模拟输入部分输入的电压转化为对应的数字量，实现待测信号的模数转换，转换结果供给单片机处理。
校正电路：为了减小各种不利因素的影响，提高测量精度，特别引入了该校正电路，它的输出引入到单片机，通过软件处理，减小误差。
单片机：是简易万用表的核心部分，首先它控制输入部分的3线—8线译码器74138的选通，使74138能够正确选择输出通道将信号输出；其次，单片机8051为A/D转换器7135提供时钟信号，使7135能够正常地工作，同时，它读取7135的输出信号，以及校正电路的输出，内部处理后送往数码管；最后，单片机控制显示部分各个数码管的导通或截止，并送入处理后的数据使之正确显示。
显示电路：由单片机控制，把处理的结果显示出来在七段数码管上显示出来，为整个器件的最终输出，数码管的显示，即为待测输入信号的测量值。
各部分具体介绍：
一：电源
组成：匝数比为N1/N2=220/18，中间有抽头的变压器，三端集成稳压器L7805CV和L7905CV，电解电容1000ūF×2，整流二极管IN4007×4
因为使用的三端固定输出式集成稳压器7805的输入电压范围为7.5V~35V，7905的输入电压范围为-7V~-35V，所以变压器的匝数比取N1/N2=220/18，中间有公共地，通过变压作用，输出有效值为18V的交流电压，该电压作为整流电路的输入。
四个型号为IN4007的二极管组成桥式全波整流电流，两端的输出分别接7805和7905的输入管脚，由于变压器中间有抽头接地，所以整流电路的输出电压能同时满足7805和7905。
7805和7905的GND 管脚接在一起共地。
在输入管脚和GND管脚之间连接的电解电容是用来滤波，大小为1000ūF。
该整流滤波电路输出的正电压为（+5±5%）V，负电压为（-5±5%）V，能够满足集成芯片的电源电压要求。
二：输入部分
组成：10欧姆×1，90欧姆×1，300欧姆×2，0.5M欧姆×1，1M欧姆×1，13.5M 欧姆×1的电阻，PA1a-5V/APA3319继电器×6，发光二极管×7，反向器74HC04×1，七路达林顿驱动器MC1413×1，3线—8线译码器74138×1。
输入部分包括测量类型选择电路和测量档位选择电路，其中类型选取为手动，档位选取受单片机控制，即能够自动选择合适的档位供测量使用。
由于该作品完成了电压和电流的测量，只有电流档和电压档供选择使用，因此类型选择用一个具有自锁功能的微动开关控制即可，当开关输出为“1”时，经过反向器74LS04的反向和达林顿管MC1413的驱动作用，使指示测量为电压量的发光二极管导通。
该状态下，MC1413的输出为高电平，因此跨接在VCC和MC1413输出管脚的继电器线圈不能导通，其常开开关仍处于断开状态，由电路图（————————）可知，此时输入电流支路截止，而输入电压支路导通。
完成了电压档的选择。
同理可知，当微动开关输出为“0”时，输入电压支路截止，而输入电流支路导通。
完成了电流档的选择。
而通过不同颜色的指示灯的指示作用，使用者可以正确判断出目前使用的测量类型。
档位的选取受单片机8051的控制。
3线—8译码器的输出控制管脚MUXA，MUXB，MUXC分别接8051的P2.0，P2.1，P2.2输出管脚。
测量开始时，单片机先选通最大量程对应的输出管脚（电压档对应为P20，P21，P22为“011”，而电流档对应为“101”），8051通过读取A/D转换器的BUSY输出管脚，可以知道目前的选通输出管脚对应的档位是否合适，如果合适，就使该管脚一直导通；如果档位偏大，则8051自动选通下一量程，直至选通最佳档位止；而如果待测信号超出最大量程，单片机会输出超量程信号，输出并显示在数码管上，提示使用者该待测信号超量程。
如果待测信号没有超出最大量程，且目前的档位正合适，则8051的P20，P21，P22管脚输出稳定的选通信号，将待测信号经处理后进入A/D转换器。
具体处理过程为：因为7135能正确转换的输入信号为0~2V的电压量，所以无论待测信号是电流量还是电压量，都要经过合理的变换或缩小，使之转换为7135能正确读入使用的电压量。
由附图（--------）可以看到，当待测电压在0~2V范围内时，Y0输出管脚被选通，输出低电平，经74LS04反向和MC1413反向驱动作用，接在该支路上的继电器线圈导通，其对应的常开开关闭合，待测信号被引到输出端，输入到7135供处理；当待测电压在2~20V范围内时，Y1输出管脚被选通，输出低电平，经74LS04反向和MC1413反向驱动作用，接在该支路上的继电器线圈导通，其对应的常开开关闭合，此时，待测电压并不直接输出，而是经过13.5M欧姆和0.5M+1.0M欧姆的电阻分压，由欧姆定律计算得，待测电压范围为2~20V，经分压作用，输出到输出端的电压为0.2~2.0V，符合要求。
同理，当待测电压范围为20~30V时，经电阻分压得到的输出范围为0.67~1.0V，同样也符合要求。
当待测信号为0~20mA电流时，该电流信号经过90欧姆+10欧姆的电阻，被转换为0~2.0V的电压输出，符合要求，当待测信号为20~200mA的电流时，该电流信号经过10欧姆的电阻。
被转换为0.2~2.0V的电压输出，同样也符合7135对输入信号的要求。
至此，不同类型，不同幅值的待测输入信号经过输入电路的选择和转换作用，已经满足A/D转换器7135对输入信号的所有要求，下面将介绍输入信号在7135内的A/D变换。
三：A/D转换器
组成：8位A/D转换器芯片为ICL7135C，2.5V精密电压基准芯片MC1403，1000欧姆可变电阻器，分频计4040，1ūF电容×2，0.47ūF电容，0.1ūF电容，100K欧姆电阻×2。
先介绍A/D转换器周围器件，它们的存在使得A/D能够正常的，正确的工作。
2.5V精密电压基准芯片MC1403通过1000欧姆可变电阻器的分压作用，为7135的REF管脚提供精准的+1V参考电压；分频计4040为7135提供合适的时钟信号，本电路4040的时钟信号输入为（）
MHZ，（）分频后为7135提供频率为（）KHZ的时钟输入。
接在管脚4（INTOUT）上的0.47ūF电容，管脚5（AZ）上的1ūF电容，管脚6（BUFFOUT）上的100K欧姆的电阻，以及跨接在管脚7（Cref-）和管脚8（Cref+）上的1ūF电容，都是7135正常工作的典型接法。
输入管脚9（IN-）和输入管脚10（IN+）之间跨接0.1ūF电容，防止其他信号对输入信号的干扰，输入电压通过100K欧姆的大电阻引入7135。
ADC7135的模拟地和数字地采取单点共地接法，避免多点电位差引起地线上环流，影响精度。
A/D转换器7135是双积分型的，特点是精度高，抗高频干扰性好，但是二次积分的过程使它的速度比较慢，但作为数字万用表的核心，其速度足够了。
7135的转换原理如下图所示，其主要部分为积分器F1，检零比较器F2，计数器，控制逻辑和时钟信号等；
（a）原理框图(b)积分器波形图
图；双积分式A/D转换器的工作原理
7135有两个输入电压：一个是被测模拟量的输入电压VI，一个是标准电压V REF。
双积分式也称二重积分式，其实质是测量和比较两个积分时间，一个是对模拟输入电压积分的时间T0，此时间往往是固定的；另一个是以充电后的电压为初值，对参考电压V REF反向积分，积分电容被放电至零所需的时间T1。
模拟输入电压VI与参考电压V REF之比，等于上述两个时间之比。
由于V REF，T0固定，而放电时间T1可以测出，因而可计算出模拟输入电压的大小。
由计算可以得到
V I=-V RE F×T1/T0
由于T0，V REF的固定常数，因此反向积分时间T1与输入模拟电压VI在T0时间内的平均值成正比。
输入电压VI愈高，V A愈大，T1就愈长。
在T1开始时刻，控制逻辑同时打开计数器的控制门开始计数，直到积分器恢复到零电平时，计数停止。
则计数器所计出的数字即正比于输入电压VI在T0时间内的平均值，于是完成了一次A/D转换。
通过A/D转换器的工作原理可知，只要读取7135的二进制输出管脚，即可以得到转换得到的8位二进制数值N，N与输入电压的关系为：
但是这种常规做法需要八根数据线才能读到输出数值，连线比较复杂。
7135的BUSY
管脚可以解决这个问题，由于BUSY管脚的输出脉冲个数即等于N值，所以单片机完全不用费力的去读7135的数据输出管脚，而只需要记录BUSY输出的脉冲数，在转换开始时就开始计数，直至转换结束止。
这也是当前比较流行的做法，大大减小了对单片机管脚的占用。
