阀式孔板节流装置(简称孔板阀)是一种结构新颖的流量检测仪表,.

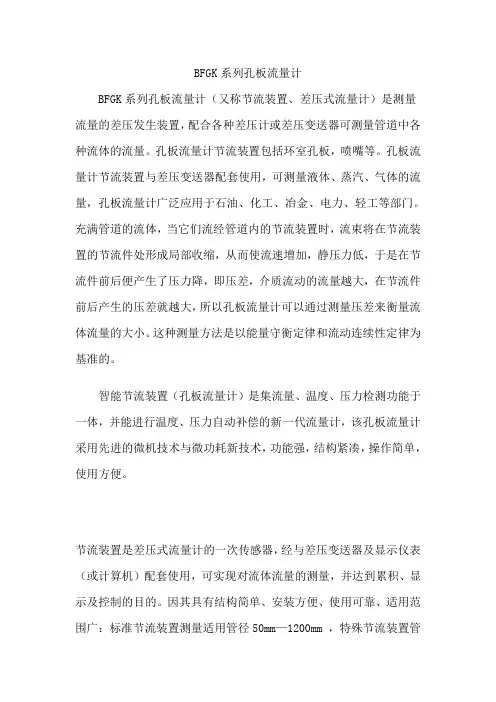

BFGK系列孔板流量计BFGK系列孔板流量计（又称节流装置、差压式流量计）是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。

孔板流量计节流装置包括环室孔板，喷嘴等。

孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

节流装置是差压式流量计的一次传感器，经与差压变送器及显示仪表（或计算机）配套使用，可实现对流体流量的测量，并达到累积、显示及控制的目的。

因其具有结构简单、安装方便、使用可靠、适用范围广：标准节流装置测量适用管径50mm—1200mm ，特殊节流装置管径还可以小至12mm大至3000mm ，测量温度可高达550℃左右；耐压可达32MPa ，且标准节流装置还不用单独标定等特点，是工业自动化控制过程中对流量进行测量的主要仪表之一。

产品的型式和组成节流装置由节流件（如孔板、喷嘴等）、取压装置（如环室）、紧固装置（法兰、螺栓、螺母、垫片等）、及其它附件（导压管、截止阀等）组成（A型），也可带前后测量管（B型）及直管段外接两端法兰（C型）。

1．节流件：是安装在节流装置中使流体流通截面收缩，在上、下游两测产生差压的元件。

标准节流件包括：角接取压或法兰取压标准孔板、角接取压标准喷嘴、径距取压标准孔板、长径喷嘴、文丘利管、内置式、插入式文丘利管、文丘利喷咀。

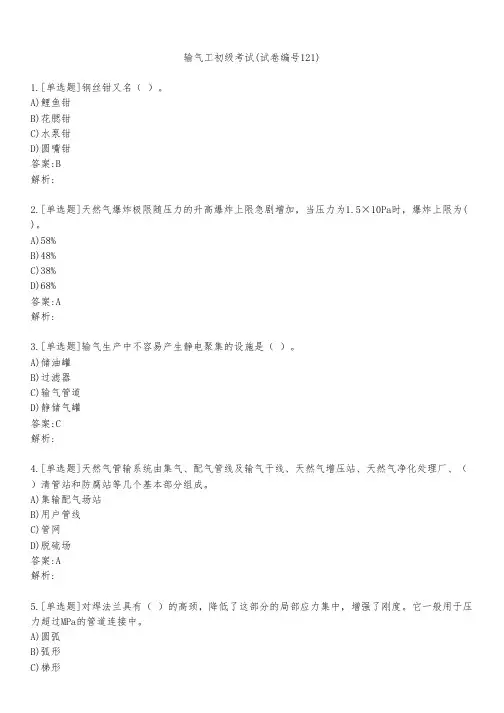

输气工初级考试(试卷编号121)1.[单选题]钢丝钳又名（ ）。

A)鲤鱼钳B)花腮钳C)水泵钳D)圆嘴钳答案:B解析:2.[单选题]天然气爆炸极限随压力的升高爆炸上限急剧增加，当压力为1.5×10Pa时，爆炸上限为( )。

A)58%B)48%C)38%D)68%答案:A解析:3.[单选题]输气生产中不容易产生静电聚集的设施是（ ）。

A)储油罐B)过滤器C)输气管道D)静储气罐答案:C解析:4.[单选题]天然气管输系统由集气、配气管线及输气干线、天然气增压站、天然气净化处理厂、（）清管站和防腐站等几个基本部分组成。

A)集输配气场站B)用户管线C)管网D)脱硫场答案:A解析:5.[单选题]对焊法兰具有（ ）的高颈，降低了这部分的局部应力集中，增强了刚度。

它一般用于压力超过MPa的管道连接中。

A)圆弧D)锥形答案:D解析:6.[单选题]若生产中有人发生硫化氢急性中毒，在紧急抢救时首先应( )。

A)向上级报告B)送医院抢救C)做人工呼吸和体外心脏按摩D)将中毒者抬离工作点，呼吸新鲜空气，松开衣服静卧答案:D解析:7.[单选题]高级孔板阀式节流装置结构包括（ ）。

A)平衡阀B)放空阀C)滑板阀D)以上都正确答案:D解析:8.[单选题]快开盲板按结构形式分为卡箍式、牙嵌式、（ ）。

A)锁环式B)连锁式C)三瓣式D)二瓣式答案:A解析:9.[单选题]在阀门的工作标志中，一个带左、右、下箭头的三向线段，上面标注P100，下面标注100，表示该阀门的公称直径是100mm，工作压力是10.0MPa，介质温度是 ( )℃，阀门形式是三通式，介质具有几个流动方向。

A)51B)100C)273 +51D)510答案:D解析:10.[单选题]手工电弧焊用交流弧机空载输出电压多为( )V。

A)22～35D)220～380答案:C解析:11.[单选题]输气场站管理要求中的“三清”是指资料记录清楚、整洁；设备、仪表、工具用具清洁；( )卫生清洁。

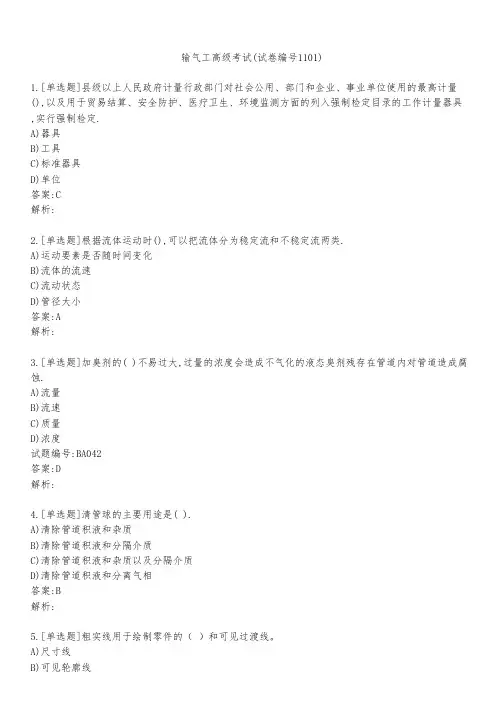

输气工高级考试(试卷编号1101)1.[单选题]县级以上人民政府计量行政部门对社会公用、部门和企业、事业单位使用的最高计量(),以及用于贸易结算、安全防护、医疗卫生、环境监测方面的列入强制检定目录的工作计量器具,实行强制检定.A)器具B)工具C)标准器具D)单位答案:C解析:2.[单选题]根据流体运动时(),可以把流体分为稳定流和不稳定流两类.A)运动要素是否随时间变化B)流体的流速C)流动状态D)管径大小答案:A解析:3.[单选题]加臭剂的( )不易过大,过量的浓度会造成不气化的液态臭剂残存在管道内对管道造成腐蚀.A)流量B)流速C)质量D)浓度试题编号:BA042答案:D解析:4.[单选题]清管球的主要用途是( ).A)清除管道积液和杂质B)清除管道积液和分隔介质C)清除管道积液和杂质以及分隔介质D)清除管道积液和分离气相答案:B解析:5.[单选题]粗实线用于绘制零件的（ ）和可见过渡线。

D)所有线答案:B解析:无6.[单选题]不同物体或物体的不同部分之间发生热量的传递是因为它们之间存在().A)温度差B)势能差C)电位差D)质量差答案:A解析:7.[单选题]清管作业时,管线沿线监听点原则上每( )设置一个。

A)2kmB)5kmC)15kmD)30km答案:C解析:无8.[单选题]闸阀常用于（）.A)阀体安装长度不受限制的地方B)要求介质输送阻力大的管道C)介质单项流动的管道D)容器的放料阀答案:D解析:9.[单选题]线路（）地区可采用螺旋缝埋弧焊钢管(sAW)或直缝埋弧焊钢管(ISAW)。

A)一级B)二级C)三级D)四级答案:C解析:无10.[单选题]RGC系列滤系器的结构形式有( ).A)直通式、交叉式、角式B)直通式11.[单选题]恒电位仪是通过采集通电点电位与仪器控制电位比较来自动控制仪器，把交流变为直流后的输出直流电流，使通电点与控制电位保持（）。

A)稳定B)恒定C)变化D)连续可调答案:B解析:无12.[单选题]场站自控系统的功能菜单区主要提供数据查询、参数修改、（ ）等功能执行或操作面板切换等服务。

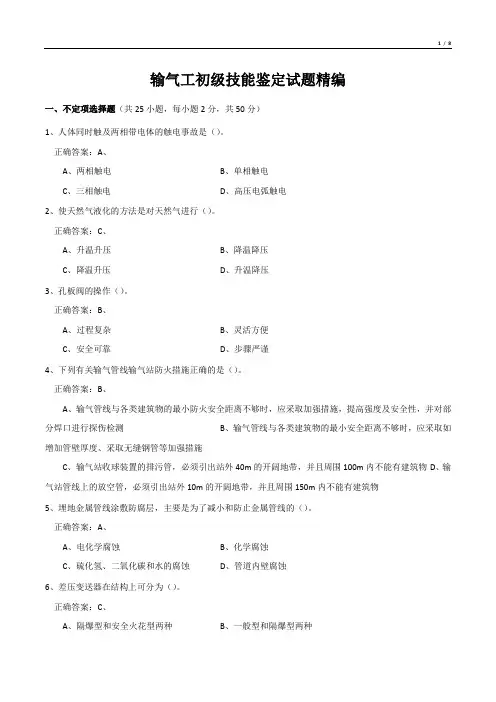

输气工初级技能鉴定试题精编一、不定项选择题（共25小题，每小题2分，共50分）1、人体同时触及两相带电体的触电事故是（）。

正确答案：A、A、两相触电B、单相触电C、三相触电D、高压电弧触电2、使天然气液化的方法是对天然气进行（）。

正确答案：C、A、升温升压B、降温降压C、降温升压D、升温降压3、孔板阀的操作（）。

正确答案：B、A、过程复杂B、灵活方便C、安全可靠D、步骤严谨4、下列有关输气管线输气站防火措施正确的是（）。

正确答案：B、A、输气管线与各类建筑物的最小防火安全距离不够时，应采取加强措施，提高强度及安全性，并对部分焊口进行探伤检测B、输气管线与各类建筑物的最小安全距离不够时，应采取如增加管壁厚度、采取无缝钢管等加强措施C、输气站收球装置的排污管，必须引出站外40m的开阔地带，并且周围100m内不能有建筑物D、输气站管线上的放空管，必须引出站外10m的开阔地带，并且周围150m内不能有建筑物5、埋地金属管线涂敷防腐层，主要是为了减小和防止金属管线的（）。

正确答案：A、A、电化学腐蚀B、化学腐蚀C、硫化氢、二氧化碳和水的腐蚀D、管道内壁腐蚀6、差压变送器在结构上可分为（）。

正确答案：C、A、隔爆型和安全火花型两种B、一般型和隔爆型两种C、一般型、隔爆型和安全火花型三种D、一般型和安全火花型两种7、涡街流量计是把流量信号变成（）以提高精度和量程范围。

正确答案：D、A、模拟信号B、电信号C、压力信号D、数子信号8、自控系统中常见英文单词中表示确认意思的单词是（）。

正确答案：B、A、NOB、OKC、EOD、GO9、节流阀是通过阀杆带动（）来实现节流的。

正确答案：A、A、阀针B、阀瓣C、阀芯D、阀盖10、电流方向不随时间而改变的电流是（）。

正确答案：B、A、稳恒电流B、直流电C、恒变电流D、交流电11、活动扳手又名（）正确答案：B、A、牙扳手B、活络扳头C、增加扳手D、扭力扳手12、蝶阀的传动装置有手动、蜗轮传动、气动、电动及（）等。

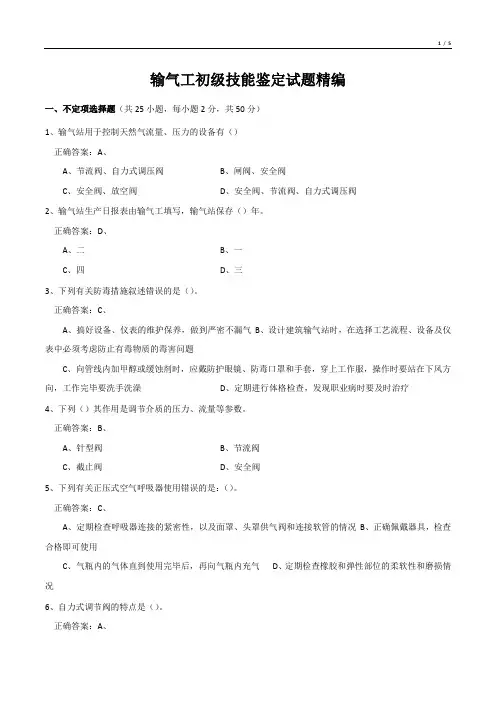

输气工初级技能鉴定试题精编一、不定项选择题（共25小题，每小题2分，共50分）1、输气站用于控制天然气流量、压力的设备有（）正确答案：A、A、节流阀、自力式调压阀B、闸阀、安全阀C、安全阀、放空阀D、安全阀、节流阀、自力式调压阀2、输气站生产日报表由输气工填写，输气站保存（）年。

正确答案：D、A、二B、一C、四D、三3、下列有关防毒措施叙述错误的是（）。

正确答案：C、A、搞好设备、仪表的维护保养，做到严密不漏气B、设计建筑输气站时，在选择工艺流程、设备及仪表中必须考虑防止有毒物质的毒害问题C、向管线内加甲醇或缓蚀剂时，应戴防护眼镜、防毒口罩和手套，穿上工作服，操作时要站在下风方向，工作完毕要洗手洗澡D、定期进行体格检查，发现职业病时要及时治疗4、下列（）其作用是调节介质的压力、流量等参数。

正确答案：B、A、针型阀B、节流阀C、截止阀D、安全阀5、下列有关正压式空气呼吸器使用错误的是：（）。

正确答案：C、A、定期检查呼吸器连接的紧密性，以及面罩、头罩供气阀和连接软管的情况B、正确佩戴器具，检查合格即可使用C、气瓶内的气体直到使用完毕后，再向气瓶内充气D、定期检查橡胶和弹性部位的柔软性和磨损情况6、自力式调节阀的特点是（）。

正确答案：A、A、结构简单、调节灵敏、操作方便、价格便宜B、结构复杂、灵敏度高、需用电源C、使用方便、开关灵活、密封性能好、维修维护方便D、操作简单、维修方便、价格便宜、但灵敏度较差7、输气站计量管理规定，进出计量达（）m3/d的输气站，每月应按要求取样一次。

正确答案：A、A、5×105B、105C、10×105D、2×1058、下列不属于中暑先兆症状的是（）。

正确答案：C、A、头昏、耳鸣、恶心B、大量出汗、口渴C、双腿酸疼、面色发紫D、胸闷、心慌、四肢无力9、排污管的作用是排放管线及（）内的污水污物正确答案：C、A、分离器B、收发球筒C、设备D、仪器仪表10、在有天然气的管线或设备上动火切割或焊接时，下述哪种不属于安全操作方法（）。

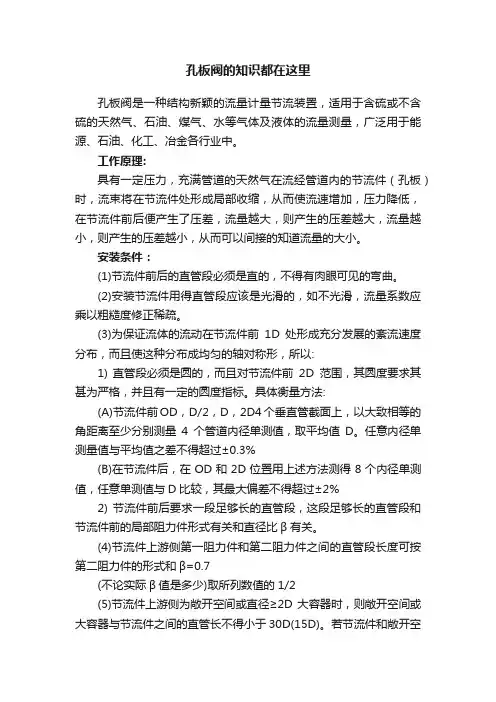

孔板阀的知识都在这里孔板阀是一种结构新颖的流量计量节流装置，适用于含硫或不含硫的天然气、石油、煤气、水等气体及液体的流量测量，广泛用于能源、石油、化工、冶金各行业中。

工作原理:具有一定压力，充满管道的天然气在流经管道内的节流件（孔板）时，流束将在节流件处形成局部收缩，从而使流速增加，压力降低，在节流件前后便产生了压差，流量越大，则产生的压差越大，流量越小，则产生的压差越小，从而可以间接的知道流量的大小。

安装条件：(1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

(3)为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以:1) 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。

具体衡量方法:(A)节流件前OD，D/2，D，2D4个垂直管截面上，以大致相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过±0.3%(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2%2) 节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。

(4)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取所列数值的1/2(5)节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。

若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。

性能特点：1:标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量计中亦是唯一的；2:结构易于复制，简单、牢固、性能稳定可靠、价格低廉；3:应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆有产品；4:检测件和差压显示仪表可分开不同厂家生产，便于专业化规模生产。

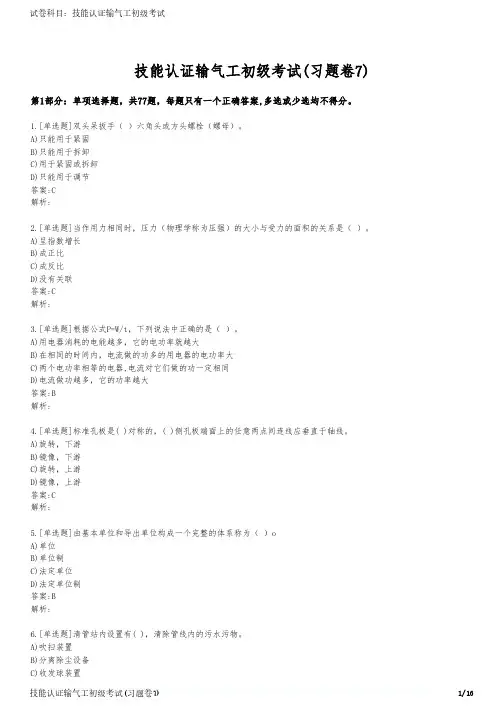

技能认证输气工初级考试(习题卷7)第1部分：单项选择题，共77题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]双头呆扳手（ ）六角头或方头螺栓（螺母）。

A)只能用于紧固B)只能用于拆卸C)用于紧固或拆卸D)只能用于调节答案:C解析:2.[单选题]当作用力相同时，压力（物理学称为压强）的大小与受力的面积的关系是（ ）。

A)呈指数增长B)成正比C)成反比D)没有关联答案:C解析:3.[单选题]根据公式P=W/t，下列说法中正确的是（ ）。

A)用电器消耗的电能越多，它的电功率就越大B)在相同的时间内，电流做的功多的用电器的电功率大C)两个电功率相等的电器,电流对它们做的功一定相同D)电流做功越多，它的功率越大答案:B解析:4.[单选题]标准孔板是( )对称的，( )侧孔板端面上的任意两点间连线应垂直于轴线。

A)旋转，下游B)镜像，下游C)旋转，上游D)镜像，上游答案:C解析:5.[单选题]由基本单位和导出单位构成一个完整的体系称为（ ）oA)单位B)单位制C)法定单位D)法定单位制答案:B解析:6.[单选题]清管站内设置有( )，清除管线内的污水污物。

D)计量装置答案:C解析:7.[单选题]全面腐蚀是指腐蚀分布在整个金属表面上的腐蚀，可分为两种类型，即（ ）和不均匀腐蚀。

A)坑蚀B)点蚀C)均匀腐蚀D)破坏答案:C解析:8.[单选题]所谓标准体积流量，在工业上是指20℃、0.10133MPa即称( )或0℃、0. 10133MPa即称( )条件下的体积流量，在仪表计量上多数以( )条件下的体积流量为标准体积流量。

A)标准状态，标定状态，标定状态B)标定状态，标准状态，标定状态C)标定状态，标准状态，标准状态D)标准状态，标定状态，标准状态答案:B解析:9.[单选题]对于如图所示的电流i随时间t作周期性变化的图像，下列说法中正确的是A)电流大小、方向都变化，是交流电B)电流大小变化，方向不变，是直流电C)电流大小变化0. 2A不变，周期为D)电流最大值为0.2A，周期为0.02s答案:B解析:10.[单选题]输气场站按规定必须配置一定的消防器材,下面()不属于消防器材。

孔板流量计介绍及选型要求概述孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程把握和测量。

节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。

蒸汽和液体的流量测量。

具有结构简洁，修理便利，性能稳定。

选型1、管道条件：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。

（3）为保证流体的流淌在节流件前1D处形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有确定的圆度指标。

认真衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过0。

3%（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过2%2）节流件前后要求一段充足长的直管段，这段充足长的直管段和节流件前的局部阻力件形式有关和直径比有关，见表1（=d/D,d为孔板开孔直径，D为管道内径）。

（4）节流件上游侧第一阻力件和其次阻力件之间的直管段长度可按其次阻力件的形式和=0。

7（不论实际值是多少）取表一所列数值的1/2。

（5）节流件上游侧为放开空间或直径2D大容器时，则放开空间或大容器与节流件之间的直管长不得小于30D（15D）若节流件和放开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外，从放开空间到节流件之间的直管段总长也不得小于30D（15D）。

节流件上下游侧的最小直管段长度表1节流件上游侧局部阴力件形式和最小直管段长度L注：1、上表只对标准节流装置而言，对特别节流装置可供参考2、列数系为管内径D的倍数。

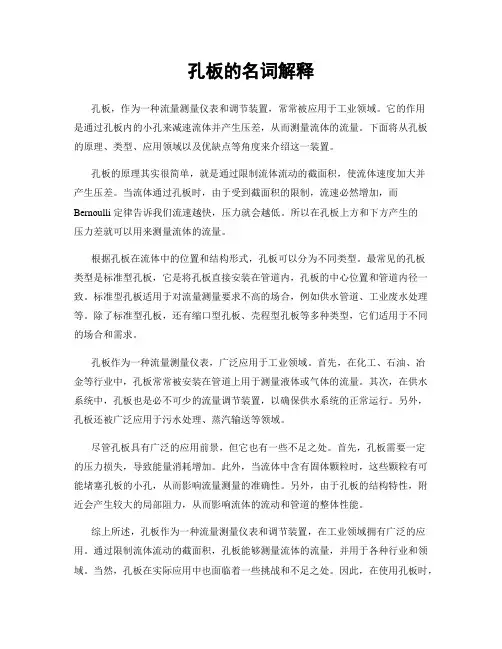

孔板的名词解释孔板，作为一种流量测量仪表和调节装置，常常被应用于工业领域。

它的作用是通过孔板内的小孔来减速流体并产生压差，从而测量流体的流量。

下面将从孔板的原理、类型、应用领域以及优缺点等角度来介绍这一装置。

孔板的原理其实很简单，就是通过限制流体流动的截面积，使流体速度加大并产生压差。

当流体通过孔板时，由于受到截面积的限制，流速必然增加，而Bernoulli 定律告诉我们流速越快，压力就会越低。

所以在孔板上方和下方产生的压力差就可以用来测量流体的流量。

根据孔板在流体中的位置和结构形式，孔板可以分为不同类型。

最常见的孔板类型是标准型孔板，它是将孔板直接安装在管道内，孔板的中心位置和管道内径一致。

标准型孔板适用于对流量测量要求不高的场合，例如供水管道、工业废水处理等。

除了标准型孔板，还有缩口型孔板、壳程型孔板等多种类型，它们适用于不同的场合和需求。

孔板作为一种流量测量仪表，广泛应用于工业领域。

首先，在化工、石油、冶金等行业中，孔板常常被安装在管道上用于测量液体或气体的流量。

其次，在供水系统中，孔板也是必不可少的流量调节装置，以确保供水系统的正常运行。

另外，孔板还被广泛应用于污水处理、蒸汽输送等领域。

尽管孔板具有广泛的应用前景，但它也有一些不足之处。

首先，孔板需要一定的压力损失，导致能量消耗增加。

此外，当流体中含有固体颗粒时，这些颗粒有可能堵塞孔板的小孔，从而影响流量测量的准确性。

另外，由于孔板的结构特性，附近会产生较大的局部阻力，从而影响流体的流动和管道的整体性能。

综上所述，孔板作为一种流量测量仪表和调节装置，在工业领域拥有广泛的应用。

通过限制流体流动的截面积，孔板能够测量流体的流量，并用于各种行业和领域。

当然，孔板在实际应用中也面临着一些挑战和不足之处。

因此，在使用孔板时，我们需要充分了解其原理和类型，并根据实际需求来选择合适的孔板类型，以获得准确可靠的流量测量结果。

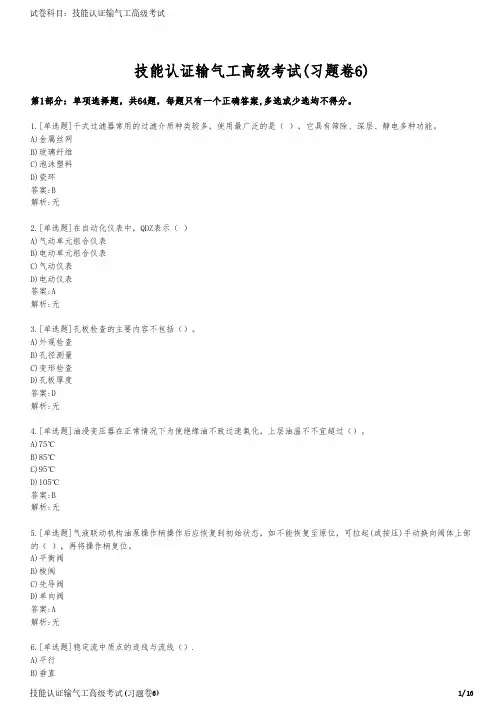

技能认证输气工高级考试(习题卷6)第1部分：单项选择题，共64题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]干式过滤器常用的过滤介质种类较多，使用最广泛的是（ ），它具有筛除、深层、静电多种功能。

A)金属丝网B)玻璃纤维C)泡沫塑料D)瓷环答案:B解析:无2.[单选题]在自动化仪表中，QDZ表示（ ）A)气动单元组合仪表B)电动单元组合仪表C)气动仪表D)电动仪表答案:A解析:无3.[单选题]孔板检查的主要内容不包括（）。

A)外观检查B)孔径测量C)变形检查D)孔板厚度答案:D解析:无4.[单选题]油浸变压器在正常情况下为使绝缘油不致过速氧化，上层油温不不宜超过（）。

A)75℃B)85℃C)95℃D)105℃答案:B解析:无5.[单选题]气液联动机构油泵操作柄操作后应恢复到初始状态，如不能恢复至原位，可拉起(或按压)手动换向阀体上部的（ ），再将操作柄复位。

A)平衡阀B)梭阀C)先导阀D)单向阀答案:A解析:无答案:D解析:7.[单选题]利用排污池实测排污量时,首先要核实排污池( )。

A)实际容积B)总体空容积C)污水高度D)池子高度答案:A解析:无8.[单选题]安装法兰时,可以先预安装几根螺栓,装入()后再装余下的螺栓.A)螺母B)密封垫片C)阀门D)管道答案:B解析:9.[单选题]气动执行器动力气经过过滤减压及控制回路到气缸，推动活塞，用活塞杆带动( )，从而开关阀门。

A)拨又B)活塞C)弹簧D)保位阀答案:A解析:10.[单选题]对于场站自控系统来说常见故障主要分为仪表故障和（ ）。

A)软件运行故障B)运行故障C)设备故障D)系统故障答案:D解析:无11.[单选题]晶体管构成的三种放大电路中，没有电压放大作用但有电流放大作用的是（ ）A)共集电极接法B)共基极接法C)共发射极接法D)以上都不是答案:D解析:12.[单选题]目测鉴定孔板时，孔板的游面应光滑、（）.A)无明显缺陷B)无可见损伤13.[单选题]快开盲板主要由头盖、筒体法兰、密封环、定位装置、开闭机构、（ ）等组成。

阀式孔板流量计安全操作及保养规程阀式孔板流量计是一种用于测量流体流量的仪器。

为了保证阀式孔板流量计的正常运行和精确测量，我们需要进行安全操作和保养工作。

本文将为您详细介绍阀式孔板流量计的安全操作和保养规程。

安全操作规程1. 安装操作在安装阀式孔板流量计时，应严格按照厂家提供的图纸和要求安装，切勿随意更改。

安装前，还应仔细检查各部件是否齐全，是否完好，不能使用有缺陷的零件进行安装。

2. 使用操作在使用阀式孔板流量计前，应检查各阀门、压力表和涡轮传感器是否正常，以保证实验结果的精确。

在进行实验时，要保持仪器稳定，严禁对仪器进行随意调整和任何不必要的干扰。

3. 清洁操作在使用完毕后，应及时清洁阀式孔板流量计。

清洁前，应关闭各阀门并拆卸各部件进行清洗。

在清洗时，要使用清洁剂以去除污水和污垢，以达到彻底清洁的目的。

4. 维护操作定期对阀式孔板流量计进行检测和维护。

检查各部件是否正常，如有异常现象应及时处理。

另外，也要定期向仪器添加润滑油或者更换其他部件，确保仪器的运行正常。

保养规程1. 保护操作阀式孔板流量计的管体及传感器等部件非常精细，因此需要进行防护措施。

在使用过程中，应保证仪器处于干燥、无尘和室内温度适宜的环境中，以免影响仪器的使用寿命。

2. 检修操作阀式孔板流量计可能会存在一些问题，因此需要时常对其进行检修。

检修前应查看仪器的各部件是否正常，如有异常现象应及时处理。

如果出现故障，应根据故障类型进行相应的维修和更换部件。

3. 养护操作仪器在长期使用过程中也需要进行养护。

每年的定期养护包括更换润滑油、消毒、检查仪器使用寿命等。

如有需要，还应定期更换各类易耗品和外壳。

4. 备件操作备件的储备和管理也非常重要。

应将备件储存在干燥、通风、温度适宜的仓库内，并做到标识清晰、管理有序，以便方便使用和管理。

结束语阀式孔板流量计是一种精密仪器，在使用过程中需要进行安全操作和保养，以保证仪器的正常使用寿命和测量精度。

孔板阀一概述：孔板阀是一种结构新颖的流量计量节流装置，适用于含硫或不含硫的天然气、石油、煤气、水等气体及液体的流量测量，广泛用于能源、石油、化工、冶金各行业中。

二分类：孔板阀根据其结构形式可分为：简易型、普通型和高级型三种。

1型号编制说明2例如高级孔板阀：K G K F M --- 16 C ⅡK处：标K为抗硫，不抗硫略。

G处：结构代号，G为高级型，P为普通型，J为简易型。

K处：节流组件孔板代号。

F处：连接形式代号，F为法兰连接，对接略。

M处：为特殊处理密封代号。

16处：公称压力（单位：0.1Mpa）。

C处：阀体材料为碳钢，超过PN1.6 Mpa时C代号略。

Ⅱ处：Ⅱ型阀代号，原型阀略。

1 简易型孔板阀可定期对孔板进行检查或更换，以确保计量准确，而无需拆开管道，本装置除具备阀式孔板取压装置特点外，无孔板升降机构，必须停止介质输送才能更换孔板，但结构简单，价格低廉，使用于法兰取压不大于150mm通径管道上做计量用。

2 普通型孔板可定期对孔板进行检查或更换，以确保计量准确，而无需拆开管道。

本阀操作简便，提取孔板灵活，只需开上盖并摇动提升机构，孔板即能平稳地取出，使用于允许短暂停止或设有旁通管路的管道上做流量计量用。

3高级型孔板阀本阀在流量计量的过程中不需要停止介质输送，可随时提取孔板进行检查更换，以确保计量的准确性。

三工作原理：充满管道的流体流经孔板阀下腔中的标准孔板时，流束将在孔板处造成局部收缩，从而使流速增加，静压降低，这时便在孔板上、下游两侧产生静压力差，通过安装在孔板前后的压力变送器采集出上下游侧静压以及差压，在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

四主要部件：（一）节流装置的结构标准节流装置的组成包括：标准节流件、取压装置的前10D、后5D计量直管段在内的整个装置（D为测量管内径）。

1-上游侧第二阻力件2-上游侧第一阻力件3-孔板和取压装置4-差压信号管路5-下游侧第一阻力件6孔板前后测量管l-第一阻力件和第二阻力件之间的直管段l1-孔板上游侧的直管段l2-孔板下游侧的直管段 D-测量管内径（二）孔板节流装置的主要用途是产生与流量大小有一定比例关系的差压。

1、在常温下天然气比空气轻. √2、关于天然气的生成，煤成因学说认为，天然气是泥土在变质过程中的产物。

×天然气是煤在变质过程中的产物。

3、氮气在天然气中的含量一般在10%以下，也有高达50%以上的情况，所以天然气经加热处理可制得氮气。

×，所以天然气经深冷分离可制得氮气。

4、根据天然气组成，天然气可分为干气、湿气和酸性气。

×干气、湿气、贫气和富气5、在理想状态下，已知天然气的体积组成，不能算出它的质量组成。

×可以算出他的质量组成6、丙烷以上的烷氢均可能有环状结构。

√7、有机硫化物度金属腐蚀严重，对催化剂的毒害作用小，而且它们大多有毒。

×腐蚀不严重，对催化剂的毒害作用大。

8、二氧化碳是无色无臭比空气轻的不可燃气体。

×比空气重9、戊烷以上可凝结的组分含量低于100g/m3的天然气称为湿气。

×干气10、天然气的相对分子质量随组成不同而没有变化。

×11、单位体积天然气的质量称为天然气的密度。

√12、天然气的相对密度并不是一个恒定的值，它受天然气和空气的压缩因子等因素的影响。

13、绝对压力低于大气压力时，用真空表测的的压力称为真空压力或叫真空度。

14、温度愈高，表示物体内部分子热运动愈激烈，分子平均动能愈小。

×15、圆形管道的容积的计算公式是：V= πR2L.16、一般来说，在相同温迪下，高压时（>6.865 MPa），气体粘度随压力的增大而减小。

×17、天然气的热值是指单位的天然气完全燃烧所放出的热量。

18、在温度不变的情况下，天然气的水汽含量随压力的升高而升高。

×19、可燃气体在混合物中可以稳定燃烧的最低浓度称为可燃性上限。

×可燃性下限20、机械图样主要是用斜投影法画出的。

×正投影法21、直线平行投影面，投影成一点。

×实长22、三视图的位置关系是：俯视图在主视图的下方，左视图在主视图的左方。

阀式孔板节流装置（简称孔板阀）是一种结构新颖的流量检测
仪表,.
阀式孔板节流装置(简称孔板阀)是一种结构新颖
的流量检测仪表,与差压变送器配套使用。

特点是
将节流元件（孔板）精确地安装在固定的阀座内，
再不拆卸管线或不停止介质流动的条件下，可以方
便地提出孔搬来进行检查、清洗或更换。

同时又可
方便计量管道的清扫，从而保证计量精度。

这种新
型节流装置可广泛用于石油、能源、化工、冶金等
行业中测量气体或液体的流量，包括净化天然气、
城市煤气、轻烃及各种非腐蚀性介质。

产品组成和性能特点
型号表示方法
G(高级)K(节流元件为孔板)F(法兰取压形式)XX(公称通径mm)XX(公称压力MPa)
如:GKF200-6.4 表示管径为DN200,公称压力为PN6.4MPa的高级孔板阀?各型号系列的特点
GKF系列是我公司自行开发的一种新型单手柄操作节流装置。

已申请获得国家实用新型专利。

专利号：ZL.97.2.29922.X，1999年被指评审为国家级新产品。

它主要用于基本上不能中断工作的运行管线，设有两个容器，可再不停止介质流动的条件下提出和插入孔板。

各系列孔板阀技术参数
公称压力：1.0 1.6 2.5 4.0 6.4 10.0MPa
适用介质温度:-30-200
适用介质:液体、气体、净化天然气、煤气合脏污介质
节流元件：标准孔板
取压方式：均采用距标准孔板前后测量面25.4mm法兰取压,取压孔内径?6-?12
GKF系列阀式孔板节流装置使用说明下载(文件大小：905K)。

流量测量节流装置（孔板）技术资料全说明一.概述作用：指导操作、经济核算、保障安全的重要参数。

1.1测量流量的现状现状：迄今为止，流量的测量准确度较低，流量计的通用性很差，单位传递和仪器的检定都有困难，是发展中的领域。

原因：流体性质多样：单相与多相、牛顿与非牛顿、粘与非粘、可压和不可压、汽化、结晶和清洁杂质等。

管路系统的多样性：圆和非圆、光滑和粗糙、弯曲情况等。

流动状态多样：层流，紊流（充分发展与非充分发展）、满管、非满管、明渠…1.2概念1）瞬时流量（流量）q ：单位时间内流过某一截面的物质数量（质量或体积）。

2）总流量（总量、累积流量）Q ：在某一时间内流过的物质数量。

Q=t ⎰qd , 4-1q =dtdQ4-2 若q = c 则Q= q (t 2-t 1) 4-33）流量表示法：● 质量流量m q ： 单位：kg/s kg/h ● 体积流量v q ： 单位：m 3/s m 3/h ● 二者之间的关系：v m q q ρ= 4-4ρ——流体的密度kg/ m 34）说明● 质量流量是物质的固有属性不随外界条件发生变化，是反映流量的最好方法。

● 凡是没有特殊说明的流量，均指的是瞬时流量。

1.3流量测量方法的分类1）容积法流体的固定的已知大小的体积逐次的从流量计中排放流出，则计算流出次数，就可以求出总量，计算排放频率，就可以求出q。

例如刮板流量计、椭圆齿轮流量计、腰轮流量计。

v特点：流体的流动状态，雷诺数影响小，易准确计数。

但是不宜于高温，高雅，赃、污介质，上限不能很大，漏流以及磨损。

2）流速法：应用最多，流通截面积恒定时，截面上的平均流速与体积流量成正比，测出与流速有关的物理量就可以知流量的大小。

例如差压法、动压、涡轮等。

3）质量法：●直接法：由牛顿第二定律，测力，加速度，得出质量。

例如：转子，靶式。

●间接法：体积流量与密度信号综合运算。

4）其他：漩涡、热式、电磁、超声波。

二.节流式流量计是目前应用最广的一种流量计，约占70%，今后相当长的时间内还会占40%～45%优点：形式不需要个别标定，能保证相当高的工作精度。

孔板流量计的原理孔板流量计是一种常用的流量测量仪器，它通过测量流体通过孔板时的压力差来确定流体的流量。

其原理基于伯努利方程和连续方程，通过测量流体在孔板前后的压力差来计算流量，是一种简单、可靠的流量测量方法。

首先，我们来了解一下孔板流量计的结构。

孔板流量计由一块平板上有一个或多个孔的孔板和两个压力取样管组成。

流体通过孔板时，会在孔板前后形成不同的静压，这种静压差可以用来计算流体的流量。

压力取样管将孔板前后的压力引入压力差变送器，通过压力差变送器将压力信号转换为标准信号输出，然后经过计算机或显示仪表进行显示和记录。

孔板流量计的测量精度取决于孔板的设计和制造工艺，因此孔板的制造要求非常严格。

其次，我们来了解一下孔板流量计的工作原理。

根据伯努利方程，流体在孔板前后的压力差与流速成正比。

当流速增大时，压力差也会增大；当流速减小时，压力差也会减小。

因此，通过测量孔板前后的压力差，可以确定流体的流速。

结合流体的密度和流通面积，就可以计算出流体的流量。

最后，我们来探讨一下孔板流量计的优缺点。

孔板流量计具有结构简单、价格低廉、安装方便的优点，适用于一般工业场合的流量测量。

但是，由于孔板流量计会产生一定的压力损失，因此在流量测量时需要考虑到这一点。

此外，孔板流量计对流体的粘度、温度、密度等参数都有一定的要求，对流体的要求比较严格。

总结一下，孔板流量计是一种简单、可靠的流量测量仪器，其原理基于伯努利方程和连续方程，通过测量孔板前后的压力差来确定流体的流量。

它具有结构简单、价格低廉、安装方便的优点，但是在使用时需要考虑到压力损失和对流体参数的要求。

在实际应用中，我们需要根据具体的场合和要求选择合适的流量测量仪器，以确保流量测量的准确性和可靠性。

J 20JB 中华人民共和国机械行业标准JB/T 7252—2016代替JB/T 7252—1994阀式孔板节流装置Valve orifice throttling device（征求意见稿）2016-XX-XX发布2016-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 型号与基本参数 (2)5 要求 (4)6 阀体及测量管壁厚 (10)7 试验方法 (12)8 检验规则 (13)9 标志、包装、运输、贮存 (13)前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替JB/T 7252-1994《阀式孔板节流装置》，与JB/T 7252-1994相比主要技术变化如下：——第2章“规范性引用文件”中的引用标准均改为最新版本，并增加了：“GB/T 12224 钢制阀门一般要求”，“GB/T 20972(所有部分) 石油天然气工业油气开采中用于含硫化氢环境的材料”，“GB 26640 阀门壳体最小壁厚尺寸要求规范”，“GB 50251 输气管道工程设计规范”，“JJG 640 差压式流量计检定规程”，“SY/T 0599 天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料的要求”。

——第3章增加了“阀式孔板节流装置”的定义；——第4章，更新了“型号与基本参数”中的内容；——第5章“技术要求”中：1）对压力试验、阀体、测量管、装配要求、材料的要求进行了调整；2）增加了对流动调整器的要求；3）增加了孔板互换尺寸的要求；4）增加了压力-温度额定值的要求。

——增加了第6章“阀体及测量管壁厚”的要求。

本标准由中国机械工业联合会提出。

本标准由全国阀门标准化技术委员会归口。

本标准主要起草单位：四川省机械研究设计院、成都航利阀门成套设备有限公司、成都金陵能源装备有限公司。

本标准起草人：王健、卢鉴、李颖、尹盛、周寿平、左剑敏、郑才华、郑莉。

本标准所代替标准的历次版本发布情况为：——JB/T 7252—1994。
