PTR型三叶罗茨鼓风机

罗茨鼓风机原理
罗茨鼓风机是一种用于吸入或排出空气的机械设备，它可以实现换气，过滤，加湿，排烟，除尘等功能。

它是一种涡轮式压缩机，由电动机驱动，可以有效地提高空气流速和压力，以满足空调系统的需要。

罗茨鼓风机的工作原理是通过电动机驱动，将空气输入叶片离心机的中心，然后由叶片把空气从中心排出，形成一个动力循环，从而实现空气的排出和压缩。

由于叶轮本身的特性，罗茨鼓风机可以实现高效，低损耗，低噪声，高压力和高流量的排出，并能有效地满足空调系统的需要。

另外，它具有节能和环保的优势，使得它在空调行业得到了广泛应用。

罗茨鼓风机是一种简单而高效的机械设备，可以有效地满足空调系统的需求，帮助空调系统更好地运行。

它的优点是低噪音，高效率，低损耗，高压力，高流量等。

三叶罗茨鼓风机操作规程一、引言三叶罗茨鼓风机是一种常用的空气增压设备，广泛应用于工业生产中的气体输送、废气处理、污水处理等领域。

为了确保鼓风机的正常运行和安全使用，制定本操作规程，明确操作步骤和注意事项。

二、设备概述三叶罗茨鼓风机由电机、鼓风机本体、底座、进气口、出气口等部分组成。

其工作原理是通过电机带动鼓风机本体旋转，产生气流，从而实现气体的增压或抽取。

三、操作步骤1. 准备工作a. 确保鼓风机处于停止状态，断开电源。

b. 检查鼓风机及周围环境是否存在异常情况，如有异常应及时处理。

c. 确保操作人员佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。

2. 启动操作a. 检查电源连接是否正常，电机是否处于正常工作状态。

b. 打开进气阀门，确保鼓风机能够正常吸入气体。

c. 打开电源，启动鼓风机。

d. 观察鼓风机运行是否正常，包括电流、电压、转速等参数是否处于正常范围。

e. 如发现异常情况，应立即停机检查，并按照维修程序进行处理。

3. 运行操作a. 观察鼓风机的运行状态，包括噪音、振动等是否正常。

b. 定期检查鼓风机的润滑油是否充足，如不足应及时添加。

c. 定期清理鼓风机的进气口和出气口，防止堵塞影响鼓风机的正常运行。

d. 定期检查鼓风机的轴承和密封件，如有磨损或泄漏应及时更换。

4. 停机操作a. 关闭进气阀门，停止鼓风机的气体吸入。

b. 断开电源，停止鼓风机的运行。

c. 检查鼓风机是否停止转动，确认安全后方可离开操作现场。

四、安全注意事项1. 操作人员应经过专业培训，熟悉鼓风机的结构和工作原理，掌握操作规程。

2. 操作人员应佩戴个人防护装备，确保人身安全。

3. 在操作过程中，严禁将手或其他物体伸入鼓风机的进气口或出气口。

4. 鼓风机运行时，禁止将易燃、易爆物品放置在鼓风机附近。

5. 鼓风机运行过程中，如发现异常情况，应立即停机检查，并按照维修程序进行处理。

6. 定期对鼓风机进行维护保养，包括清洁、润滑、检查等，确保其正常运行。

三叶罗茨鼓风机的工作原理1. 什么是三叶罗茨鼓风机？嘿，大家好！今天咱们聊聊三叶罗茨鼓风机。

这个名字听起来就像是某个科幻电影里的外星科技，但其实它就是个大伙儿在工业里常用的小帮手。

它的工作原理简单来说就是“把空气吸进来，再吹出去”，就像我们在游泳时把水从鼻子里喷出来一样。

不过，别看它的工作原理简单，实际上可是个技术活儿哦！1.1 结构揭秘先说说它的结构。

三叶罗茨鼓风机的心脏部分就是那三片像扇子一样的叶片。

想象一下，三片叶子在一个圆筒里舞动，就像在跳舞一样。

这些叶片是如何配合的呢？它们互相不碰、但又相互依赖，简直就像好朋友一样。

在它们的舞动下，空气被吸进来，然后再通过出口“嗖”地一下吹出去，真是潇洒极了。

1.2 工作过程说到工作过程，咱们可以把它分成几个步骤。

首先，鼓风机的入口处会吸入空气，就像大口吃下好吃的饭。

然后，这些叶片开始转动，空气在里面被压缩，就像把气球吹得越来越大一样。

接着，空气从出口喷射出去，压力也随之增加。

这一系列的过程，就像打鼓一样，节奏鲜明，鼓点清晰，真的很有意思！2. 三叶罗茨鼓风机的特点接下来，咱们聊聊这位小帮手的优点。

首先，它的结构简单，维护起来就像给家里的电器清理灰尘一样方便。

其次，它的效率高，噪音低，工作时几乎没有什么响声。

就算你在旁边聊天，也不会被它的声音打扰，真是个守口如瓶的家伙！2.1 应用范围三叶罗茨鼓风机的应用范围可广泛了！从化工、冶金，到食品、环保，简直是无处不在。

就像那句老话说的，“无处不在的朋友”，它在工业界的地位可是举足轻重。

比如，在水处理厂里，它负责将空气送入水中，帮助水里的生物生存，让我们的水变得更加干净。

2.2 运行效率再说说运行效率。

你可能会想，这玩意儿运行起来会不会很费电呢？其实啊，三叶罗茨鼓风机在设计上就考虑到了这一点，它的运行效率非常高。

很多时候，它的耗电量比其他类型的鼓风机低，简直就是“节能小能手”。

这对于企业来说，既省钱又环保，简直是双赢！3. 使用注意事项当然，任何事物都有两面性，三叶罗茨鼓风机也不例外。

三叶罗茨风机工作原理
三叶罗茨风机是一种常用于工业领域的离心式风机，其工作原理是通过旋转叶轮将空气吸入风机内部，然后将空气加速并向外排放，从而产生气流。

以下是详细的工作原理：
1. 叶轮：三叶罗茨风机的核心部件是叶轮，其由一对轮廓相同的叶片组成，叶片间的距离称为间隙。

叶轮放置在机壳内部的固定轴上，并通过电动机转动。

2. 进气口：空气从进气口进入风机的前端，并通过叶轮的旋转被吸入间隙内。

3. 压缩室：随着叶轮旋转，空气被强制压缩在间隙内，从而增加气体压力与速度。

4. 排气口：当空气充分压缩后，被推向排气口并被向外排放。

排气口通常位于离心式风机的侧面或上方。

三叶罗茨风机是一种既可用于吸气，也可用于压缩的风机。

其优点是可靠性高，寿命长，噪音低，且可以在高压下工作。

它们通常用于处理高粘度液体的泵送和输送，以及在处理废水和废气等方面的使用。

- 1 -。

三叶罗茨鼓风机使用说明书章丘市锦工机械中国·一、JGR 三叶风机构造说明工作原理：电机通过V型带带动鼓风机，使吸入的空气通过一对三叶型叶轮的回转从排气口排出。

（关于风机详细结构，请看此说明书第12页的鼓风机展开图）二、JGR风机安装注意事项①请不要把风机设置在易产生有机溶剂、涂料等易燃性气体和腐蚀性气体的场所，以防火灾和中毒。

②请不要把风机设置在人经常通过和儿童经常出入的场所，以防受伤和烫伤。

③风机房温度应在40℃以下，超过40℃将会极大缩短鼓风机和电机的寿命，请设置换气扇，确保室温在40℃以下。

冬季气温长期在0℃以下时，应注意齿轮油会固化，运转一段时间后，温度会上升。

④地基要牢固，表面要平整，地基要高出地面。

⑤风机周围空间应满足风机拆卸和检修用。

⑥风机室外配置时，请设置防雨棚。

三、JGR风机配管安装注意事项①风机管道要挠性连接，不要在上面堆放杂物。

②管道材料应能承受排气时的温度和风压（可采用钢管）。

③管道部清洁，防止杂物进入。

④安装一个逆止阀，防止由于反转而引起的回流进入鼓风机。

⑤多台鼓风机并列运转的场合，各分管道上必须设置闸阀（其中一台风机检修时，可截止该管道。

）四、JGR风机操作前注意事项①清扫管道的异物，并保持管道的清洁。

②检查螺栓、螺母连接松紧情况。

③必须安装皮带罩，防止衣服和手等卷入皮带和皮带轮之间。

④将管道上的闸阀全部打开，否则风机超负荷运转，机器受损。

⑤加入齿轮油，油面静止于油标中心位置（风机出厂时，油箱无油）。

⑥检查V型带的力和皮带轮的偏正，风机出厂时已调整好，请确认在运输与安装过程有无松动。

※可以用钢板尺或绳子找正皮带轮，并调整紧程度，如使用力计可以更方便的调整皮带的力，而且，运行2～3天后，因皮带与皮带轮的磨合，若皮带变松弛，请重新调整。

⑦加注轴承润滑脂，可用油枪加至油从压盖上的泄油孔泄出为止（风机出厂时已加润滑脂）⑧检查电源的电压和频率；检查电缆线的连接；从皮带轮侧看主动轴回转方向为逆时针。

三叶罗茨风机（罗茨真空泵）使用说明书章丘市明风机械制造厂一、MFSR系列三叶罗茨鼓风机（干式罗茨真空泵）的原理与性能特点：1、原理MFSR系列罗茨鼓风机（干式罗茨真空泵）是一种定容式无内压缩鼓风机（真空泵），它是通过一对同步齿轮的驱动，使一对高加工精度的转子反向等速旋转，将转子与壳体所形成封闭容腔内的基元容积气体从进气口排出到排气口而达到鼓风（抽吸气体）目的的容积机械。

2、性能特点MFSR系列三叶罗茨鼓风机（干式罗茨真空泵）除具有一般三叶罗茨风机（以下鼓风机与干式真空泵均简称为鼓风机或风机）的硬排气特性（即升压或真空度发生变化时，风机的入口状态流量变化很小）、风机输送介质不含油污等一般特性外，还具有它的独特优点：采用了世界最先进的异型进排气口和内回流结构，有效延缓了高压气体的回流冲击，因而风机振动小，噪声明显降低。

二、技术条件：1、介质MFSR系列风机主要用来输送空气和惰性无毒无害气体，进气温度一般不得高于40℃，气体中固体微粒的含量不大于100mg/m3，微粒的最大尺寸不大于鼓风机内部最小工作间隙的一半。

2、寿命风机整机设计寿命不少于10年，第一次大修前安全运行时间不少于15000h。

实际流量与设计流量偏差见如下表：三、结构及主要零部件1 结构型式1.1 MFSR系列风机采用卧式结构（即风机两转子的轴线呈水平布置），具有重心低，运转平稳的优越性。

1.2结构简图2、主要零部件：2.1 机壳机壳是组成风机容积腔体的主要部件之一，采用高强度灰口铸铁材料，在数控专用机床上进行加工而成。

2.2 墙板墙板设置在机壳两侧，一端与机壳共同作用形成容积腔体，一端作为支座，支撑起转子。

墙板采用高强度灰口铸铁，在数控设备上精加工而成。

2.3 转子转子由叶轮与轴经热装组合而成。

叶轮采用高强度灰口铸铁材质，在精密数控刨床上加工而成，叶轮动平衡精度高达G2.5级。

轴采用经调质处理的高强度40Cr合金钢制作。

2.4轴承轴承采用日本精工NSK产品。

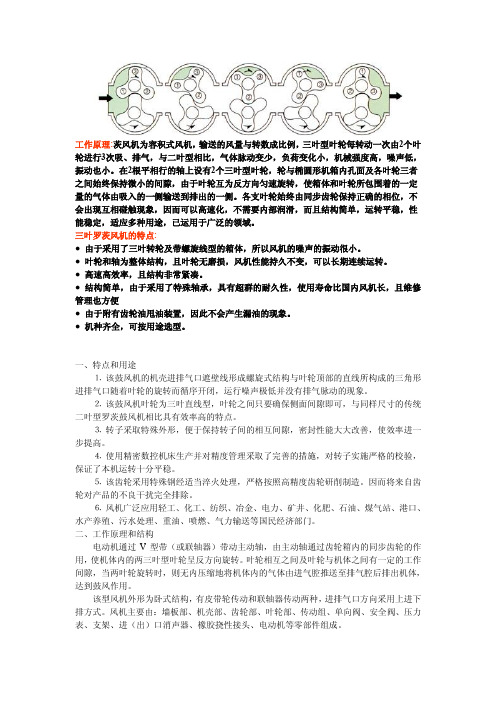

三叶罗茨鼓风机使用说明书一、三叶罗茨鼓风机的工作原理三叶罗茨鼓风机的工作原理：在腔体内配置两个三叶型转子，在腔体的两侧开有吸入口和排出口，通过一对同步齿轮的作用，使两转子做相反方向旋转并依靠两转子的相互啮合工作，使吸入口与排出口相隔绝，推移腔体内的气体达到鼓风的目的。

二、风机的安装要求1、地基要牢固，表面要平整，并且要高出地面10-25㎝。

2、风机周围要留有足够的空间，以满足检修和拆卸的需要。

3、风机的工作环境温度不得超过40摄氏度，如超过时，要采取措施进行降温，否则缩短风机的使用寿命。

4、风机室外配置时，请设置防雨棚。

三、管道的要求1、风机管道应连接严密，不得漏气，在适当的位置设置支架。

2、管道材料应能承受排气温度和压力。

（尽量采用钢管）3、管道内部要清洁、无异物，防止杂物进入。

4、管道上要安装单向阀，防止由于风机逆转而引起的回流高压气体进入风机，导致毁坏风机。

注意：单向阀要安装在水平管道上。

5、多台风机并列运转的场合，各分管道上必须设置闸阀（其中一台风机检修时，可截止该管道）。

6、管道上应设有排空阀，防止风机带负荷起动，风机应空载起动后再逐渐关闭排空阀。

带负荷运转，停机时，也应先打开排空阀确认风机不带负荷后，再关停风机。

四、风机启动前的注意事项1、检查地脚螺栓等连接是否牢固。

2、清除管道内焊渣等异物。

3、阀门要置于全开状态，否则风机超负荷运转，风机受损。

4、检查，加注齿轮油。

出厂时，油箱内已经加注齿轮油，请检查齿轮箱中机油油位。

在停机状态，加至油窗中央即可，不要加多，否则将导致漏油。

5、轴承加注黄油。

风机正常运转，视实际工况每周加注一至二次。

6、检查窄V带松紧和皮带轮偏正。

皮带轮偏正可用直尺调正。

皮带的松紧可以参考下表调整。

当使用一段时间后，皮带会变松，此时要重新调整。

7、检查电源电压和频率是否符合电机上的名牌参数。

8、检查皮带轮转向。

面对皮带轮观察，皮带轮转向要与旋转标志箭头相符。

9、启动前用手转动皮带轮，如无异常，即可启动风机。

三叶罗茨鼓风机操作规程一、引言三叶罗茨鼓风机是一种常用的工业设备，用于提供气体的压缩和输送。

为了确保鼓风机的安全运行和有效性，制定本操作规程，以指导操作人员正确使用和维护鼓风机。

二、设备概述三叶罗茨鼓风机由电动机、齿轮箱、鼓风机主体、进气阀、排气阀等组成。

其工作原理是通过鼓风机主体内的叶轮旋转，将气体吸入并压缩后排出。

三、操作前的准备1. 检查设备外观：检查鼓风机主体、电动机、齿轮箱等部件是否有损坏或异常。

2. 检查电源：确保电源接线正确，电压稳定。

3. 检查润滑油：检查齿轮箱的润滑油位，确保足够。

4. 检查进排气阀：检查进气阀和排气阀是否正常开启或关闭。

四、操作步骤1. 启动鼓风机a. 开启电源：将电源开关打开，确保电流稳定。

b. 启动电动机：按下启动按钮，观察电动机是否正常运转。

c. 检查鼓风机转向：确保鼓风机的转向与箭头指示一致。

d. 开启进气阀：逐步打开进气阀，使气体进入鼓风机。

e. 观察鼓风机运行：检查鼓风机的运行是否平稳，无异常噪音或振动。

2. 调整鼓风机工作参数a. 控制进气量：根据实际需要，适当调整进气阀的开度，控制鼓风机的进气量。

b. 控制排气压力：通过调整排气阀的开度，控制鼓风机的排气压力。

c. 检查温度：定期检查鼓风机的温度，确保不超过允许范围。

3. 停止鼓风机a. 关闭进气阀：逐步关闭进气阀，停止气体的进入。

b. 关闭排气阀：逐步关闭排气阀，停止气体的排出。

c. 停止电动机：按下停止按钮，停止电动机的运转。

d. 关闭电源：将电源开关关闭，切断电源供应。

五、安全注意事项1. 操作人员应熟悉鼓风机的操作规程和设备结构，严禁未经培训人员操作鼓风机。

2. 在操作鼓风机前，应检查设备和电源的安全性，确保无异常。

3. 在操作鼓风机过程中，应注意观察设备运行情况，如有异常及时停机检修。

4. 禁止在鼓风机运行时进行维修或清洁，必要时需停机并切断电源。

5. 鼓风机运行过程中，应保持设备周围的通风良好，防止过热。

罗茨风机选型参数内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.罗茨鼓风机罗茨鼓风机，也称作罗茨风机，英文名Roots blower，系属容积回转鼓风机，利用两个或者三个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。

这种鼓风机结构简单，制造方便，适用于低压力场合的气体输送和加压，也可用作真空泵。

基本原理罗茨鼓风机系属容积回转鼓风机。

这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。

转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。

两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。

主要特点其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微，压力选择范围很宽，具有强制输气的特点。

输送时介质不含油。

结构简单、维修方便、使用寿命长、整机振动小。

真空泵。

由于周期性的吸、排气和瞬时等容压缩造成气流速度和压力的脉动，因而会产生较大的气体动力噪声。

此外，转子之间和转子与气缸之间的间隙会造成气体泄漏，从而使效率降低。

罗茨鼓风机的排气量为0.15～150立方米/分，转速为150～3000转/分。

单级压比通常小于1.7，最高可达2.1，可以多级串联使用。

主要介质罗茨鼓风机输送介质为清洁空气，清洁煤气，二氧化硫及其他惰性气体，特殊气体行业（煤气、天然气、沼气、二氧化碳、二氧化硫等）及高压工况的首选产品。

鉴于具有上述特点，因而能广泛适应冶金、化工、化肥、石化、仪器、建材行业。

结构。

按转子的形状，罗茨鼓风机分为两叶型和三叶型。
