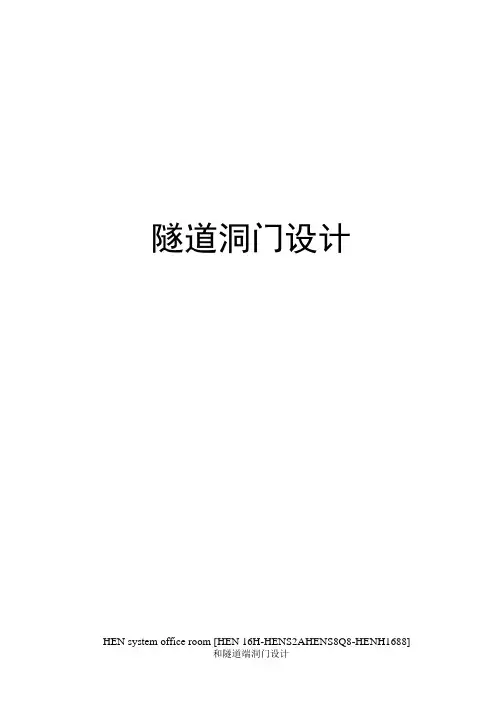

隧道洞门设计HEN system office room [HEN 16H-HENS2AHENS8Q8-HENH1688]和隧道端洞门设计一，技术标准及执行规范1.技术标准设讣行车速度：40km/h隧道主洞建筑限界净宽：++2X++二隧道建筑限界净高：路基宽：2.遵循规范《公路工程技术标准》JTG B01-2003《公路隧道设计规范》JTG D70-2004《公路隧道通风照明设计规范》《公路工程抗震设计规范》JTJ004-89《锚杆喷射混凝土支护技术规范》GB50086-2001《地下丄程防水技术规范》GB50108-2001二、工程概况根据隧道需风量分析确定，本隧道釆用自然通风。
隧道内的供电照明负荷和应急照明按一级负荷考虑。
1、地形、地貌隧道区地貌属于丘陵低山地貌。
隧道地处山体的左侧山坡地段，地形起伏较大，山高坡陡，山体走向近S?（向，隧道走向与其基本平行。
在隧道的进出口地段发育路线走向呈小角度相交的小冲沟，呈“U”字型沟谷。
隧道轴线通过路段地面标高222〜310m,相对高差约88m,隧道顶板上覆围岩最大卑度约。
地形坡度25〜55°左右。
山坡植被稀少，主要为灌木丛，坡面多出露基岩。
隧道通城端洞口段地处冲沟附近的G106底下，地形较平缓，覆盖层较卑，洞口轴线与地形等高线呈小角度相交。
黄泥界端洞口段地处S\向冲沟内的G106底下，地形较缓，基岩裸露，洞口轴线与地形等高线呈小角度相交。
2.圉岩分级根据野外地质调查结合岩块室内岩石试验成果可知，该隧道片岩和花岗岩均为强风化，饱和抗压极限强度Rb小于30Mpa,为软质岩，岩石抗风化能力弱。
根据计算结果，强风化片岩和花岗岩围岩分级均为V级。
3.水文地质根据调查，隧道区的山体上未发现地表水体，亦未发现地下水出露点。
根据钻孔内抽水试验可知：其地下水量〈d,但雨季受降雨影响，地表水将沿陡裂隙下渗，富集在F断层内，严重影响洞室的稳定，施工时应特别注意。
根据《公路工程地质勘察规范》(JTJ064-98)附录D,隧道区地下水及地表水对混凝土结构均无腐蚀性。
《地下工程》课程设计报告二设计题目：隧道洞门及衬砌设计院系：河海学院专业：地质工程年级：2011 级班姓名：指导教师：翁其能重庆交通大学河海学院2014年6月25 日说明：本次《地下工程》课程设计任务书，依据重庆交通大学的课程设计有关要求、地质工程专业的课程设计指导办法编制，主要用于河海学院学院地质工程专业《地下工程》课程设计的任务安排，是地质工程专业学生完成课程设计的依据文件之一。
进行《地下工程》课程设计的学生应认真阅读、理解本设计任务书，完成本任务书所要求的课程设计任务。
本次《地下工程》课程设计任务书按照有关要求包括以下二个部分。
第一部分：课程设计的目的、内容、任务与工作准备第二部分：课程设计成果及要求第一部分课程设计的目的、内容、任务与工作准备一、课程设计的题目及意义本次课程设计为《地下工程》课程设计。
课程设计的题目为：隧道洞门及衬砌设计。
课程设计的意义：结合学生课堂学习内容，根据地下工程的实际要求，加深对所学知识的认识，提高应用所学知识解决实际问题的能力。
二、课程设计的目的本次课程设计要通过资料收集、方案选择、结构受力分析、结构设计等过程，达到加深对《地下工程》所学知识认识的目的，并对《地下工程》所学的知识进行总结和应用，学会理论联系实际，解决实际问题的能力。
并通过课程设计环节，锻炼实际工作能力。
三、课程设计的内容本次课程设计包括两个方面内容——隧道洞身的设计和隧道洞门的设计。
课程设计内容应具备：隧道横断面设计，隧道衬砌的设计，隧道洞室防排水设计，隧道开挖及防排水方案，洞门的相关设计，相关图纸。
四、课程设计的任务1.通过资料收集、整理，确定所选项目的设计依据、工程概况等。
2.洞身包括衬砌的计算。
3.洞门计算和验算。
4.提交课程设计成果。
五、课程设计的工作准备1．按照本任务书制定课程设计的工作计划, 依据本设计任务书对时间进行有效安排。
2. 为课程设计工作进行准备，比如提前安排好电脑的使用、网络的使用、调查计划的执行、图书资料的查阅等。

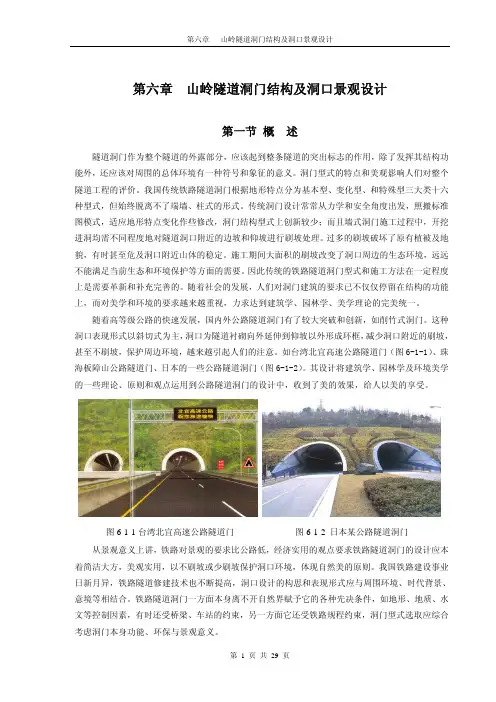

隧道洞门景观设计研究[摘要]：文章对隧道洞门景观绿化设计、特点、总体的思路、生态设计等进行了分析研究。
[关键词]：隧道洞门景观生态设计中图分类号：f062.2 文献标识码：f 文章编号：1009-914x（2012）26- 0453 -01一、隧道洞门景观设计的概念隧道洞门是隧道的表情，较大程度影响区域景观。
洞门的景观设计包含洞门、相关范围内的边坡、仰坡和相关的景观因素（铭牌等），除工程构筑物本身的美感外，重点研究构筑物与周围环境的协调性、工程损伤引起的环境恢复和人们因此的认同反映。
二、隧道洞门景观设计的基本思路2.1 保护、节约和利用自然资源设计坚持保护和节约自然资源的思路，尽可能减少对土地、水、生物资源的破坏，提高使用效率，将自然元素及自然过程显露以引导人们体验自然，唤醒人们对自然的关怀。
一般来说，绝大多数的洞口环境处于有原生植被覆盖的，简单而单调的山体之中。
因自然界条件的差异，隧道景观设计的场地条件也具有多样性，如山地、河谷条件、附近的构筑物、建筑物条件、风景区条件、气候条件等等。
搞好隧道洞口景观设计就需要对隧道洞口的自然环境进行系统地、实用化地研究。
充分借鉴、利用自然界中的山、水等周边环境的优越条件，隧道洞门的设计结合周边山体的特点，融为一体。
2.2 自然的色彩和肌理设计隧道洞口所用材料的色彩和肌理，带给司乘人员的视觉感觉是突出而明显的。
隧道洞口的色彩可以是多样化的，最常用的色彩是材料的本色，如混凝土的青灰色、毛石的自然色泽、砖砌体的色彩等。
近年来，因石材、涂料等新型材料的不断创新应用，出现了各种颜色，打破了隧道洞口灰秃秃的旧貌。
一般说来，色彩的使用宜单纯，不应采用纯度高的明亮色，避免视觉上的突兀感，颜色的使用宜控制在二种左右。
材料肌理可以通过人工方式进行改变，主要体现在材料表面纹饰的变化。
肌理的设计应尽可能降低亮度并减轻洞口的压迫感。
实践中对水泥衍生品多采用塑面、剁斧、凿毛、横向线条和竖向线条等材料肌理的简单变化来降低大面积端墙的压迫感。
隧道洞门设计**隧道端洞门设计一，技术标准及执行规范1.技术标准设计行车速度：40km/h隧道主洞建筑限界净宽：1.50+0.25+2×3.5+0.25+1.50=10.50m隧道建筑限界净高：5.0m路基宽：8.5m2.遵循规范《公路工程技术标准》JTG B01-2003《公路隧道设计规范》JTG D70-2004《公路隧道通风照明设计规范》JTJ026.1-1999《公路工程抗震设计规范》JTJ004-89《锚杆喷射混凝土支护技术规范》GB50086-2001《地下工程防水技术规范》GB50108-2001二、工程概况根据隧道需风量分析确定，本隧道采用自然通风。
隧道内的供电照明负荷和应急照明按一级负荷考虑。
1、地形、地貌隧道区地貌属于丘陵低山地貌。
隧道地处山体的左侧山坡地段，地形起伏较大，山高坡陡，山体走向近SN向，隧道走向与其基本平行。
在隧道的进出口地段发育路线走向呈小角度相交的小冲沟，呈“U”字型沟谷。
隧道轴线通过路段地面标高222～310m，相对高差约88m，隧道顶板上覆围岩最大厚度约87.0m。
地形坡度25～55°左右。
山坡植被稀少，主要为灌木丛，坡面多出露基岩。
隧道通城端洞口段地处冲沟附近的G106底下，地形较平缓，覆盖层较厚，洞口轴线与地形等高线呈小角度相交。
黄泥界端洞口段地处SN向冲沟内的G106底下，地形较缓，基岩裸露，洞口轴线与地形等高线呈小角度相交。
2.围岩分级根据野外地质调查结合岩块室内岩石试验成果可知，该隧道片岩和花岗岩均为强风化，饱和抗压极限强度Rb小于30Mpa，为软质岩，岩石抗风化能力弱。
根据计算结果，强风化片岩和花岗岩围岩分级均为Ⅴ级。
3.水文地质根据调查，隧道区的山体上未发现地表水体，亦未发现地下水出露点。
根据钻孔内抽水试验可知：其地下水量<0.20t/d，但雨季受降雨影响，地表水将沿陡裂隙下渗，富集在F断层内，严重影响洞室的稳定，施工时应特别注意。
根据《公路工程地质勘察规范》(JTJ064-98)附录D，隧道区地下水及地表水对混凝土结构均无腐蚀性。
详细分析结果见工程地质报告。
三、洞门设计步骤《公路隧道设计规范》关于洞口的一般规定：1、洞口位置应根据地形、地质条件，同时结合环境保护、洞外有关工程及施工条件、营运要求，通过经济、技术比较确定。
2、隧道应遵循“早进洞、晚出洞”的原则，不得大挖大刷，确保边坡及仰坡的稳定。
3、洞口边坡、仰坡顶面及其周围，应根据情况设置排水沟及截水沟，并和路基排水系统综合考虑布置。
4、洞门设计应与自然环境相协调。
1确定洞门位置1.1洞口位置的确定应符合下列要求：1、洞口的边坡及仰坡必须保证稳定。
2、洞口位置应设于山坡稳定、地质条件较好处。
3、位于悬崖陡壁下的洞口，不宜切削原山坡；应避免在不稳定的悬崖陡壁下进洞。
4、跨沟或沿沟进洞时，应考虑水文情况，结合防排水工程，充分比选后确定。
5、漫坡地段的洞口位置，应结合洞外路堑地质、弃渣、排水及施工等因素综合分析确定。
6、洞口设计应考虑与附近的地面建筑及地下埋设物的相互影响，必要时采取防范措施。
7、洞门宜与隧道轴线正交；地质条件较好；做好防护；设置明洞1.2洞口地质条件根据野外地质调查结合岩块室内岩石试验成果可知，该隧道片岩和花岗岩均为强风化，饱和抗压极限强度Rb小于30Mpa，为软质岩，岩石抗风化能力弱。
洞身发育F次生小断层，受其影响岩石中节理裂隙发育，岩石特别破碎，围岩受地质构造影响程度较重～严重。
隧道地段节理裂隙较发育，2组节理裂隙平面上呈棱行，较规则，与区域地质构造方向一致，多数间距1～2m，多为微张～张开型，无充填，岩体被切割呈块状、片状。
1.3隧道净空与限界的基本概念隧道净空：隧道衬砌内轮廓线所包围的空间，根据“隧道建筑限界”确定的。
隧道建筑限界：为了保证隧道内各种交通的正常运行与安全，而规定在一定宽度和高度范围内不得有任何障碍物的空间范围。
图3.1 公路隧道建筑限界（单位：cm）H-建筑限界高度；W-行车道宽度；LL -左侧向宽度；LR-右侧向宽度；C-余宽；J-检修道宽度；R-人行道宽度；h-检修道或人行道的高度；EL -建筑限界左顶角宽度，EL=LL；ER-建筑限界右顶角宽度，当L R≤1m时，E R=L R, 当L R＞1m时,E R=1m建筑限界高度，高速公路、一级公路、二级公路取5.0m；三、四级公路取4.5m。
当设置检修道或人行道时，不设余宽；当不设置检修道或人行道时，应设不小于25cm的余宽。
3.2.2 检修道和人行道的设计高速公路和一级公路隧道内应设置检修道。
其它等级公路隧道，应根据隧道所在地区的行人密度、隧道长度、交通量及交通安全等因素确定人行道的设置。
检修道或人行道宜双侧设置；检修道或人行道的宽度按表3.1规定选取；检修道或人行道的高度可按20—80cm取值，并综合考虑以下因素：1、检修人员步行时的安全；2、紧急情况时，驾乘人员拿取消防设备方便；3、满足其下放置电缆、给水管等的空间尺寸要求。
表3.1 公路隧道建筑限界横断面组成最小宽度（m）注：①三车道隧道除增加车道数外，其它宽度同表；增加车道的宽度不得小于3.5m。
②连拱隧道的左侧可不设检修道或人行道，但应设50cm（120km/h与100km/h时）或25cm（80km/h与60km/h时）的余宽。
③设计速度120km/h时，两侧检修道宽度均不宜小于1.0m；设计速度100km/h时，右侧检修道宽度不宜小于1.0m。
隧道路面横坡，当隧道为单向交通时，应取单面坡；当隧道为双向交通时，可取双面坡。
坡度应根据隧道长度，平、纵线形等因素综合分析确定，采用2.0％。
当路面采用单面坡时，建筑限界底边线与路面重合；当采用双面坡时，建筑限界底边线应水平置于路面最高处。
隧道内轮廓设计除应符合隧道建筑限界的规定外，还应满足洞内路面、排水设施、装饰的需要，并为通风、照明、消防、监控、营运管理等设施提供安装空间，同时考虑围岩变形、施工方法影响的预留富裕量，使确定的断面形式及尺寸符合安全、经济、合理的原则。
隧道内路侧边沟应结合检修道、侧向宽度、余宽等布置，其宽度应小于侧向宽度，并布置于车道两侧。
1.3确定洞门类型洞门是用以保护洞口、排放流水并加以建筑装饰的支挡结构物。
它联系衬砌和路堑，是整个隧道结构的主要组成部分，也是隧道进出口的标志。
对于铁路隧道，隧道的场地就是其进出口洞门墙外表面与线路内轨顶面标高线交点之间的距离。
此外，洞门是隧道的咽喉，也是隧道的外露部分，在保证安全的同时，还应根据实际情况，选择适合的洞门形式，并应适当进行洞门美化和环境美化。
洞门的作用有以下几方面：一、减小洞口土石方开挖量二、稳定边仰坡三、引离地面流水1.4装饰洞口根据洞口地形、地质及衬砌类型等不同的情况和要求，洞门结构主要有以下两大类型：一、隧道门-隧道门指修建在不设明洞的隧道洞口的支挡结构物，包括环框时洞门、短墙式洞门、翼墙式洞门、柱式洞门、台阶式洞门、斜洞门和耳墙式洞门等。
二、明洞门-明洞门主要配合明洞结构类型设计，明洞有拱形明洞和棚洞之分，相应明洞门也分拱形明洞门和棚式明洞门两大类。
棚式明洞门并不单独设置，通常在棚洞洞口端横向顶梁上加设端墙，以拦截落石，避免其坠入线路影响行车安全。
1.4洞门形式的选择按分类，姜源岭隧道K33+975端洞门，基本服从于路线走向，路线与地形等高线基本正交，洞门按受力结构设计。
洞门形式结合实际地形、地质情况选定。

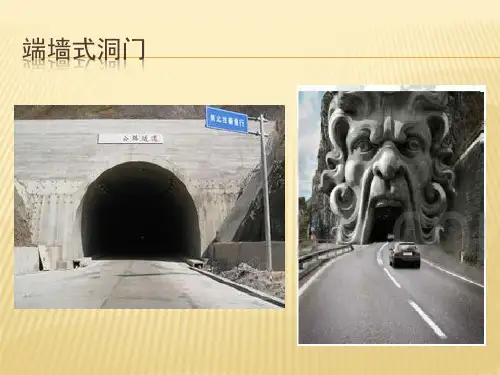

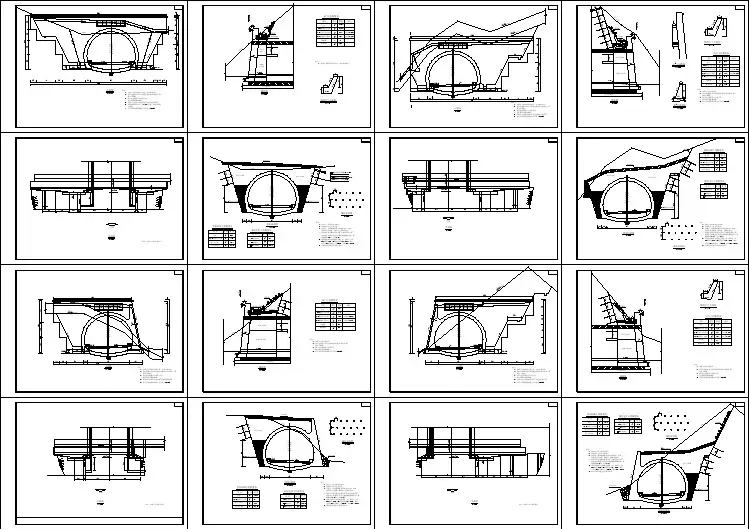

根据洞门所处地段的地形地貌及工程地质条件，遵从“早进洞，晚出洞”的设计原则，并考虑洞门的实用、经济、美观等因素，因此本隧道洞口采用端墙式洞门，洞门简图见图3.1。
3.1端墙式洞门侧面1.5洞门构造要求按《公路隧道设计规范》（JTG-2004）,洞门构造要求为：1、洞门仰坡坡脚至洞门墙背的水平距离不宜小于1.5m，洞门端墙与仰坡之间水沟的沟底至衬砌拱顶外缘的高度不小于1.0m，洞门墙顶高出仰坡脚不小于0.5m。
2、洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其他工程类比确定。
3、洞门墙基础必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保证洞门的稳定。
基底埋入土质地基的深度不小于1.0m，嵌入岩石地基的深度不小于0.5m；基底标高应在最大冻结线以下不小于0.25m。
基底埋置深度应大于墙边各种沟、槽基底的埋置深度。
2.洞门结构设计计算2.1、计算假设及相关规定洞门的端墙和翼墙均可视为墙背承受土压力的挡土墙结构，根据挡土墙理论设计。
本端墙式洞门按计算挡土墙的方法分别核算各不同墙高截面的稳定性和强度，以此决定端墙的厚度和尺寸。
为简化洞门墙的计算方法和便于施工，只检算端墙最大受力部位的稳定性和强度，据此确定整个端墙的厚度和尺寸，这样虽增加了一些圬工量，但从施工观点看．却是合理的。
由于洞门端墙紧靠衬砌，又嵌入边坡内，故其受力条件较挡土墙为好。
此有利因素可作为安全储备．在计算中是不予考虑的。
洞门翼墙与端墙一样，也可采用分条方法取条带计算。
由于翼墙与端墙是整体作用的；故在计算端墙时，应考虑翼墙对端墙的支撑作用。
计算时先检算翼墙本身的稳定性和强度，然后再检算端墙最大受力部位的强度及其与翼墙一起的滑动稳定。
在计算翼墙时，翼墙与端墙连结面的抗剪作用是不考虑的。
按挡土墙结构计算洞门墙时，设计是按极限状态验算其强度，并验算绕墙趾倾覆及沿基底滑动的稳定性。
验算时依据下表的规定，并应符合《公路路基设计规范》、《公路砖石及混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》的有关规定。

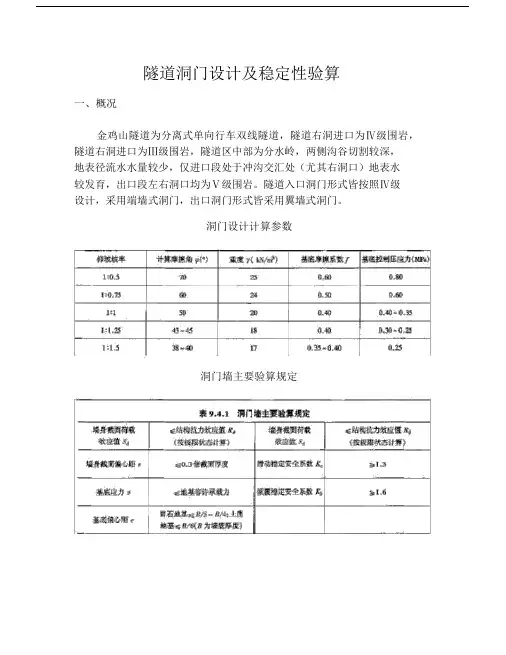

洞门验算表如表5.2所示：表5.2 洞门墙的主要检算规定表洞门设计计算参数数按现场试验资料采用。
缺乏的试验资料，参照表5.3选用。
表5.3 洞门设计计算参数数表2.2计算参数计算参数如下：计算参数如下：（1）边、仰坡坡度1:1；（2）仰坡坡脚ε=63.5°，tanε=2，α=6°；（3）地层容重γ=20kN/m3;（4）地层计算摩擦角φ=70°；（5）基底摩擦系数0.4；（6）基底控制应力[ζ]=0.8Mpa2.3建筑材料的容重和容许应力（1）墙端的材料为水泥砂浆片石砌体，片石的强度等级为Mu100，水泥砂浆的强度等级为M10。
（2）容许压应力[ζa]=2.2MPa ，重度γt=22KN/ m3。
2.4洞门各部尺寸的拟定根据《公路隧道设计规范》（JTJ026-90），结合洞门所处地段的工程地质条件，拟定洞门翼墙的高度：H=12m ；其中基底埋入地基的深度为1,0m ，洞门翼墙与仰坡之间的水沟的沟底至衬砌拱顶外缘的高度1.38m ，洞门翼墙与仰坡间的的水沟深度为0.5m ，洞门墙顶高出仰坡坡脚0.7m ，洞口仰坡坡脚至洞门墙背的水平距离为1.5m ，墙厚2.0m ，设计仰坡为1:1 最危险滑裂面与垂直面之间的夹角：22tan tan tan (1tan )(tan tan )(tan tan )(1tan tan )tan w ϕαεϕϕεϕααε+-+-+-=（4.1） 式中:ϕ——围岩计算摩擦角; ε——洞门后仰坡坡脚； α——洞门墙面倾角 将数值代入式（4-1）可得：=0.266 故：ω=14.9；根据《公路隧道设计规范》（JTG —2004），土压力为；2001[()]2E H h h h b γλξ'=+- （4.2）(tan tan )(1tan tan )tan()(1tan tan )ωααελωϕωε--=+- （4.3）tan tan ah ωα'=- （4.4）式中: E ——土压力（KN ）; γ——地层重度（KN/m 3） λ——侧压力系数； ω——墙背土体破裂角；b ——洞门墙计算条带宽度（m ），取b=1.0m ； ξ——土压力计算模式不确定系数，可取ξ=0.6。
