OBLF公司直读光谱仪介绍22页PPT文档

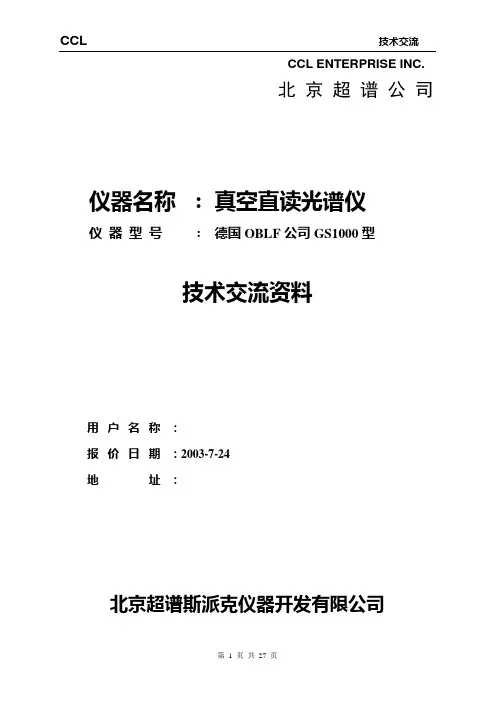

CCL ENTERPRISE INC.北京超谱公司仪器名称: 真空直读光谱仪仪器型号: 德国OBLF公司GS1000型技术交流资料用户名称：报价日期：2003-7-24地址：北京超谱斯派克仪器开发有限公司目录一、德国OBLF公司简介二、超谱公司简介三、中国市场概况四、仪器技术指标五、仪器技术特点六、仪器报价配置七、售后服务条款八、安装要求及验收标准九、用户名录十、用户应用报告一、德国OBLF公司简介德国OBLF公司位于德国中部的多特蒙德，成立于1975年，是德国最早生产光电直读光谱仪的高科技公司，公司采取了走专业化生产的道路，公司成立至今一直潜心从事光电直读光谱仪的研究和生产，在固体样品快速分析领域独树一帜，向用户提供多种型号的、满足各种用户使用要求的直读光谱仪。

德国OBLF公司宗旨为向用户提供“精品仪器”。

德国OBLF公司可向用户提供：金属材料分析用的火花直读光谱仪及制样设备。

包括：GS1000直读光谱仪QSN750直读光谱仪QSG750直读光谱仪Automatic Lines 全自动直读光谱仪ASM 1800 全自动磨样机GS1000二、超谱公司简介超谱公司是在中国注册成立的，专业从事光谱分析仪器销售、技术支持、售后服务的有限公司，自1994年公司成立以来已经向中国用户提供了大约500多台各种光谱分析仪器，用户遍及海陆空三军、冶金、铸造、机械、电子、化工、电力、石油、铁路等各个行业。

目前在中国的北京和上海设立了两个分公司，以利于更好的为用户服务。

超谱公司作为提供光谱分析仪器的专业公司，拥有多名从事光谱仪生产及技术服务工作经验的专业工程师，超谱公司技术服务工程师全部经过国外生产厂商专业技术培训，作为产品的售后服务以及技术支持，在向您提供先进仪器的同时,还将向您提供优质的服务。

为了更好的向中国用户提供国际上最先进的仪器，更好的提供性价比极佳的光谱分析仪，为此，超谱公司在2001年3月与德国OBLF公司签约，设立中国技术服务中心，引进推广各种型号实验室及炉前用真空直读光谱仪及相关的制样设备。

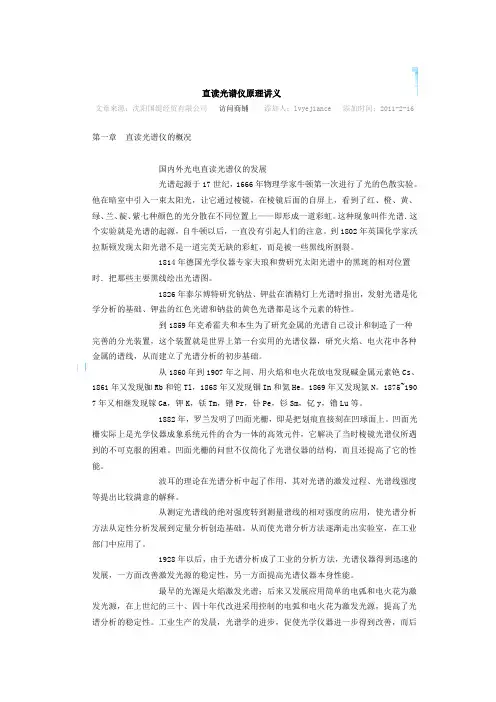

直读光谱仪原理讲义文章来源：沈阳国缇经贸有限公司访问商铺添加人：lvyejiance 添加时间：2011-2-16 第一章直读光谱仪的概况国内外光电直读光谱仪的发展光谱起源于17世纪，1666年物理学家牛顿第一次进行了光的色散实验。

他在暗室中引入一束太阳光，让它通过棱镜，在棱镜后面的自屏上，看到了红、橙、黄、绿、兰、靛、紫七种颜色的光分散在不同位置上——即形成一道彩虹。

这种现象叫作光谱．这个实验就是光谱的起源，自牛顿以后，一直没有引起人们的注意。

到1802年英国化学家沃拉斯顿发现太阳光谱不是一道完美无缺的彩虹，而是被一些黑线所割裂。

1814年德国光学仪器专家夫琅和费研究太阳光谱中的黑斑的相对位置时．把那些主要黑线绘出光谱图。

1826年泰尔博特研究钠盐、钾盐在酒精灯上光谱时指出，发射光谱是化学分析的基础、钾盐的红色光谱和钠盐的黄色光谱都是这个元素的特性。

到1859年克希霍夫和本生为了研究金属的光谱自己设计和制造了一种完善的分光装置，这个装置就是世界上第一台实用的光谱仪器，研究火焰、电火花中各种金属的谱线，从而建立了光谱分析的初步基础。

从1860年到1907年之间、用火焰和电火花放电发现碱金属元素铯Cs、1861年又发现铷Rb和铊Tl，1868年又发现铟In和氦He。

1869年又发现氮N。

1875~1907年又相继发现镓Ga，钾K，铥Tm，镨Pr，钋Pe，钐Sm，钇y，镥Lu等。

1882年，罗兰发明了凹面光栅，即是把划痕直接刻在凹球面上。

凹面光栅实际上是光学仪器成象系统元件的合为一体的高效元件，它解决了当时棱镜光谱仪所遇到的不可克服的困难。

凹面光栅的问世不仅简化了光谱仪器的结构，而且还提高了它的性能。

波耳的理论在光谱分析中起了作用，其对光谱的激发过程、光谱线强度等提出比较满意的解释。

从测定光谱线的绝对强度转到测量谱线的相对强度的应用，使光谱分析方法从定性分析发展到定量分析创造基础。

从而使光谱分析方法逐渐走出实验室，在工业部门中应用了。

OBLFGS-1000II直读光谱仪作业指导书１、仪器准备1.1开机前必须先检查环境条件是否满足仪器要求，温度23±2℃，湿度<75%，确认满足后进行一下操作。

1.2合上主电源开关，再将主机右侧开关旋至ON，即打开主机和电脑。

1.3调节输入仪器的氩气压力和流量，一般氩气瓶减压器出口压力调节至0.35MPa，流量600L/min，且保证氩气具有一定的纯度。

气瓶内剩余氩气不得低于1.5Mpa，以备充气前洗瓶使用。

1.4待计算机完全开启后，在Windows目录下用鼠标双击OBLF Win图标启动程序。

在主菜单中点System Values<F2>(系统评价<F2>)检查仪器状态。

一般，（1）Vacuum Value(真空度)，前一个数据是光学系统中的真空值应大于0.8，后一个是真空泵工作时间显示应小于5%（2）Temperature(温度)（3）指光电倍增管上的负高压值，一般情况下在真空值达到0.8以后光电倍增管上会加上950V高压。

（4）Profiling(仿形)，即当前和原始设置的入射狭缝的位置。

1.5一般30分钟至1个小时左右系统值即可达到光谱分析仪特定的范围内，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。

2、完全标准化（仪器校准）1.在仪器进行过任何的调整工作后、长时间停机在启动后、确知分析数据有差异时，清洗透镜后，必须进行完全标准化，否则分析数据将产生极大的错误。

另外需定期（一个月）做完全标准化。

2.每次完全标准化的数据都要保持，归档。

3.完全标准化的系数极为重要，上面两个系数直接反映了目前仪器的状况。

第一个工作曲线的偏转系数，它的取值范围一般为0.8-1.5之间，若超过此范围，则需要进行仪器的保养工作。

第二个曲线平移系数为接近于0的一个数值，若太大则反映不是氩气的纯度不够，就是加工样品时样品被污染。

3、样品制备供分析的样品，最好浇铸成圆柱状，要求均匀，无气孔、砂眼等。

1、一般信息1.1前言本操作手册包含GS1000分析仪的操作、安装、维修等信息和教程，及需要注意的问题。

由于没有遵守本操作手册的规定而引起的对光谱仪的损坏，由操作者负责，OBLF公司概不负责。

任何设施的连接和一些必要的维护工作必须由本公司专业人员执行。

德国OBLF公司保留为提高光谱仪性能而进行技术修改的权利。

本中文手册版权归德国OBLF公司中国总代理北京超谱公司”所有：其中与光学原子光谱分析有关的内容选自：DIN 51008-1、DIN 51008-2 和DIN 51009 标准。

1.2文本符号A.NOTE。

注意：本标题用来引起对特殊信息的注意，如一些操作细节。

B.CAUTION。

警告：本标题标出可能出现危险的情况。

不注意对操作教程的观察会导致伤害或严重事故和/或设备的损坏。

C : ITALICS。

斜体字：斜体字显示的项目都可在图片中找到。

2、光谱仪描述OBLF光谱仪是按照现代化的工艺和技术，设计和制造的真空火花发射光谱仪。

这种光谱仪用于金属样品中化学元素及其化合物含量的定量分析和验证鉴定。

需要分析的金属种类和被分析元素的数目，取决于根据用户需要设计的光学系统。

因为每个OBLF光谱仪都是面向客户设计并制造的，光学系统设计非常完美并装备了操作者确定的分析程序。

可以用更多的测量通道对光谱仪进行改造，以实现随后的补充测量通道。

2.1 GS1000型技术要求尺寸（长＞宽＞高）：600X1050X1210mm 3重量：300kg颜色：灰白色电源：CEE 插座，P+N+PE/220V/16A电流：220V，AC，50/60HZ，P+N+PE输出：1.5KVA氩气:压强：3bar消耗: 最大8001/h铜管：?4/6mm (内/外)房间温度：12C—35C噪声：v 56dB (A )2.2 CE守贝U公司：OBLF Optical Emission Spectrometer型号：GS1000系列号：见随机操作手册封面符合下列标准和特征：EMV :安全：EN61010-1/IEC1010-1 （测量、控制、实验用电子设备安全要求）遵从欧洲委员会的要求。

直读光谱仪操作规程直读光谱仪操作规程一、仪器准备1.1仪器的开启1.开机前检查主机和计算机与UPS连接是否正常，环境是否满足仪器要求：室温25±5℃，湿度≤80%，确认满足后进行下一步操作。

2.合上仪器主电源开关，再将主机上开关旋至“ON”的位置，即打开主机和电脑。

1.2氩气的准备1.确定所使用的氩气纯度为≥99.999%。

1.调节氩气瓶减压器至氩气压力在0.3±0.05MPa范围内，流量为800L/h，并保证气瓶内氩气压力不低于1MPa。

1.3软件的准备1.待计算机完全启动完毕后，打开oblfwin软件程序。

2.按F2查看系统参数，满足仪器分析要求的参数为：真空度>0.8，光电倍增管温度稳定在32℃，光电倍增管上的负高压为950V，狭缝位置与仪器出厂时设定的初始位置接近。

3.一般仪器在开启1h左右系统各参数值可达到光谱仪分析要求，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。

二、样品准备1.检查光谱磨样机运行是否正常。

2.将收到的炉前高温样品进行流水冷却。

3.检查样品高度不小于20mm，直径不小于30mm，无裂缝、气孔。

4.对样品进行粗磨，粗磨采用的砂轮片的规格为41-400*3.2*32mm，磨料粒度为30.5.将粗磨磨去氧化层表面的样品在氧化铝砂纸上细磨，砂纸磨料粒度为60.6.检查细磨好的样品，样品表面平整、光滑，纹路一致，无过热现象，无缩孔、夹杂、裂纹，无表面污染。

三、试样分析日常试样分析中，一般选择材料牌号控制进行分析，依据已建立好的材料牌号对各种样品进行分析。

3.1控制样品的激发1.在oblfwin主界面中点击“Analysis”（分析）键，选择“control Analysis”在出现的对话框中选择合金牌号进入控制分析界面。

2.在控制分析界面按F7进入控制样品激发界面。

3.将磨好的控制样品放在激发台上，按仪器上的绿色按钮开始激发，激发完毕后用钢刷清理电极，将控制样品换个位置放在激发台上重复上述工作进行第二次激发。

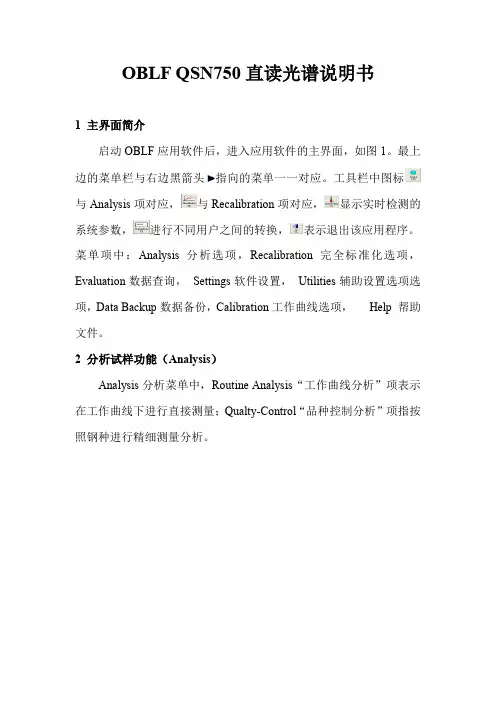

OBLF QSN750直读光谱说明书1 主界面简介启动OBLF应用软件后，进入应用软件的主界面，如图1。

最上边的菜单栏与右边黑箭头指向的菜单一一对应。

工具栏中图标与Analysis项对应，与Recalibration项对应，显示实时检测的系统参数，进行不同用户之间的转换，表示退出该应用程序。

菜单项中：Analysis分析选项，Recalibration完全标准化选项，Evaluation数据查询，Settings软件设置，Utilities辅助设置选项选项，Data Backup数据备份，Calibration工作曲线选项，Help 帮助文件。

2 分析试样功能（Analysis）Analysis分析菜单中，Routine Analysis“工作曲线分析”项表示在工作曲线下进行直接测量；Qualty-Control“品种控制分析”项指按照钢种进行精细测量分析。

图1 主界面2.1 工作曲线分析（Routine Analysis）点击主菜单中的Analysis项，出现如图1中的子菜单，然后点击Routine Analysis项出现图2所示的窗口。

选择一条合适的工作曲线，双击或者点击OK即可进入该曲线的对话窗口进行试样分析。

点击Cancel退出工作曲线法窗口，回到主界面。

每条工作曲线的功能：FE1 Steel, low/mid alloyed 对中低碳素合金钢进行分析FE1_LC Steel, low/mid alloyed (low C) 进行超低碳钢的分析FE2 Cr Steel 进行铬不锈钢进行分析FE3 CrNi Steel 进行含铬、含镍不锈钢进行分析FE4 Tool Steel, High Speed Steel 进行工具钢、高速钢进行分析FE5 Cast Iron, low alloyed 对生铁进行分析FE6 CrNi2 STEEL 对含铬、含镍不锈钢（低硫）进行分析在这里，我们选择“FE1 Steel, low/mid alloyed”中低碳素合金钢的工作曲线进行举例说明，其它工作曲线与此类似，就不一一介绍。

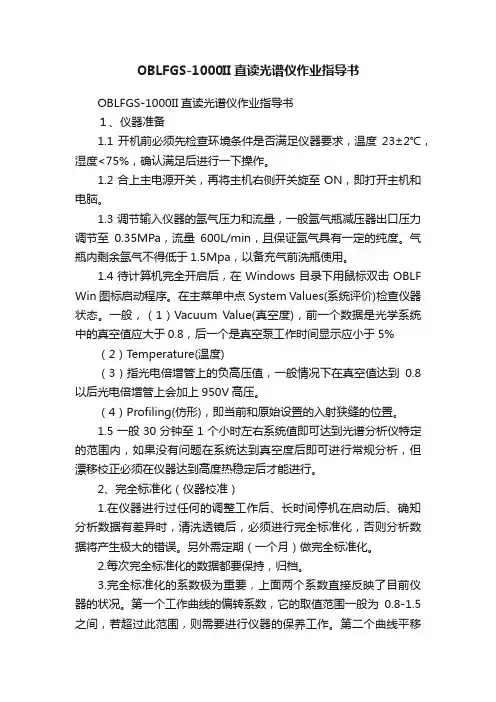

OBLFGS-1000II直读光谱仪作业指导书OBLFGS-1000II直读光谱仪作业指导书１、仪器准备1.1开机前必须先检查环境条件是否满足仪器要求，温度23±2℃，湿度<75%，确认满足后进行一下操作。

1.2合上主电源开关，再将主机右侧开关旋至ON，即打开主机和电脑。

1.3调节输入仪器的氩气压力和流量，一般氩气瓶减压器出口压力调节至0.35MPa，流量600L/min，且保证氩气具有一定的纯度。

气瓶内剩余氩气不得低于1.5Mpa，以备充气前洗瓶使用。

1.4待计算机完全开启后，在Windows目录下用鼠标双击OBLF Win图标启动程序。

在主菜单中点System Values(系统评价)检查仪器状态。

一般，（1）Vacuum Value(真空度)，前一个数据是光学系统中的真空值应大于0.8，后一个是真空泵工作时间显示应小于5% （2）Temperature(温度)（3）指光电倍增管上的负高压值，一般情况下在真空值达到0.8以后光电倍增管上会加上950V高压。

（4）Profiling(仿形)，即当前和原始设置的入射狭缝的位置。

1.5一般30分钟至1个小时左右系统值即可达到光谱分析仪特定的范围内，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。

2、完全标准化（仪器校准）1.在仪器进行过任何的调整工作后、长时间停机在启动后、确知分析数据有差异时，清洗透镜后，必须进行完全标准化，否则分析数据将产生极大的错误。

另外需定期（一个月）做完全标准化。

2.每次完全标准化的数据都要保持，归档。

3.完全标准化的系数极为重要，上面两个系数直接反映了目前仪器的状况。

第一个工作曲线的偏转系数，它的取值范围一般为0.8-1.5之间，若超过此范围，则需要进行仪器的保养工作。

第二个曲线平移系数为接近于0的一个数值，若太大则反映不是氩气的纯度不够，就是加工样品时样品被污染。

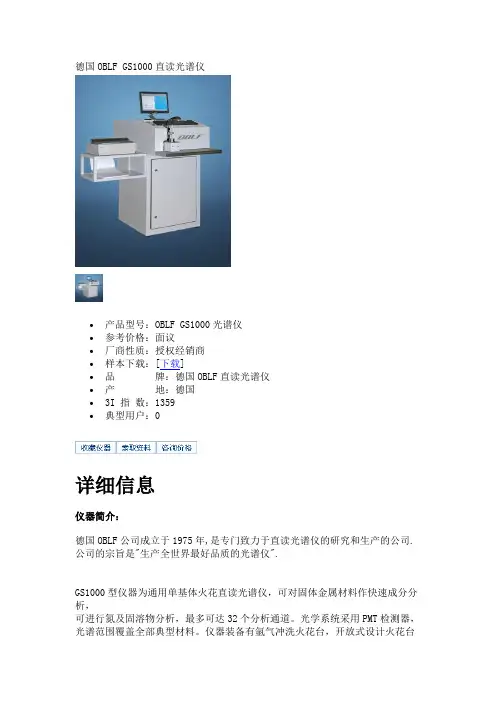

德国OBLF GS1000直读光谱仪∙产品型号：OBLF GS1000光谱仪∙参考价格：面议∙厂商性质：授权经销商∙样本下载：[下载]∙品牌：德国OBLF直读光谱仪∙产地：德国∙3I 指数：1359∙典型用户：0详细信息仪器简介：德国OBLF公司成立于1975年,是专门致力于直读光谱仪的研究和生产的公司.公司的宗旨是"生产全世界最好品质的光谱仪".GS1000型仪器为通用单基体火花直读光谱仪，可对固体金属材料作快速成分分析，可进行氮及固溶物分析，最多可达32个分析通道。

光学系统采用PMT检测器，光谱范围覆盖全部典型材料。

仪器装备有氩气冲洗火花台，开放式设计火花台适合不同形状和尺寸的样品分析。

该仪器可靠性好，稳定性高，坚固耐用，分析速度快，是一款性价比极好的炉前快速分析仪器。

技术参数：1.光学系统的焦距500mm,光栅刻线数依据用户分析要求而定2.光室采用真空保护，真空泵运转周期小于5%3.火花放电频率最高为1000赫兹，分析一个钢铁样品为15秒4.操作温度：12--35℃5.WINDOWS Vista操作系统6.长600mm x 宽 1050mm x 高1210mm7.重量:300kg主要特点：1.免维护的激发光源采用了全新的GDS（Gated discharge source脉冲放电光源）技术、全固态电路、无辅助电极，最高可达1000赫兹激发频率的光源，一次样品分析约需15秒钟。

2.由计算机控制真空泵的开启，真空泵的开启时间小于仪器全部运行时间的5%，极大地提高了泵的使用寿命。

3.光学器件、积分板及控制电路均置于真空光室中。

在真空气氛的保护下，可不受外界环境变化的影响，重现性及长期稳定性极佳。

4.激发弧焰由透镜直接导入真空光室，消除光路损耗，保持数据的长期稳定性。

5.独特的自清洁开放式激发台，没有静态氩，在等待样品分析时可以不用氩气保护，大大的减少了氩气的消耗量。

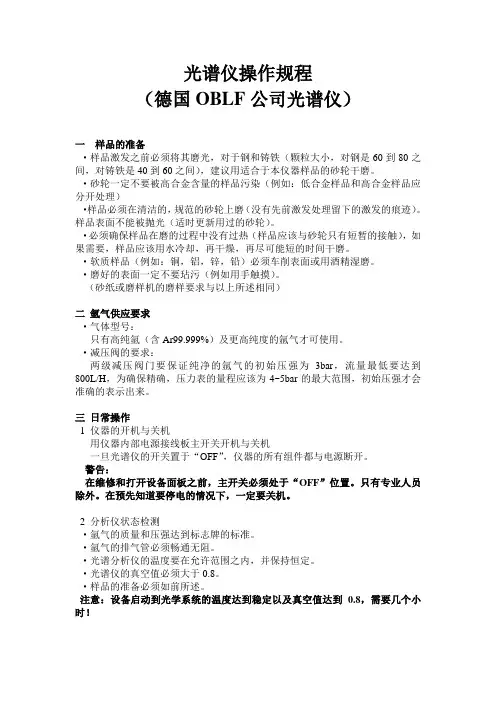

光谱仪操作规程（德国OBLF公司光谱仪）一样品的准备·样品激发之前必须将其磨光，对于钢和铸铁（颗粒大小，对钢是60到80之间，对铸铁是40到60之间），建议用适合于本仪器样品的砂轮干磨。

·砂轮一定不要被高合金含量的样品污染（例如：低合金样品和高合金样品应分开处理）·样品必须在清洁的，规范的砂轮上磨（没有先前激发处理留下的激发的痕迹）。

样品表面不能被抛光（适时更新用过的砂轮）。

·必须确保样品在磨的过程中没有过热（样品应该与砂轮只有短暂的接触），如果需要，样品应该用水冷却，再干燥，再尽可能短的时间干磨。

·软质样品（例如：铜，铝，锌，铅）必须车削表面或用酒精湿磨。

·磨好的表面一定不要玷污（例如用手触摸）。

（砂纸或磨样机的磨样要求与以上所述相同）二氩气供应要求·气体型号：只有高纯氩（含Ar99.999%）及更高纯度的氩气才可使用。

·减压阀的要求：两级减压阀门要保证纯净的氩气的初始压强为3bar，流量最低要达到800L/H，为确保精确，压力表的量程应该为4~5bar的最大范围，初始压强才会准确的表示出来。

三日常操作1 仪器的开机与关机用仪器内部电源接线板主开关开机与关机一旦光谱仪的开关置于“OFF”，仪器的所有组件都与电源断开。

警告：在维修和打开设备面板之前，主开关必须处于“OFF”位置。

只有专业人员除外。

在预先知道要停电的情况下，一定要关机。

2 分析仪状态检测·氩气的质量和压强达到标志牌的标准。

·氩气的排气管必须畅通无阻。

·光谱分析仪的温度要在允许范围之内，并保持恒定。

·光谱仪的真空值必须大于0.8。

·样品的准备必须如前所述。

注意：设备启动到光学系统的温度达到稳定以及真空值达到0.8，需要几个小时！。

直读光谱仪百科名片直读光谱仪，适合于户外名种应用，不管是用于压力容器内部分析、管道原位分析还是工场分析都没有任何问题。

因为它是密封在一个温度稳定的恒温机箱里，设备的般运和操作只要一个人就能完成。

该光谱仪设计达到最高的分析精度，新的双光谱室能应用最理想的谱线，36个测量信道使这台仪器能分析Fe、Ni、Cu、A1、Ti等多种基体。

该光谱仪装备了超高灵敏度的光电倍增管，在全量程范围内使检测器的动态范围能鉴别出成分的最微小的差别。

曲面的第二个窄缝能清楚地分离出相邻的谱线，这一点对包括高含量的合金成分分析在内进行高精度分析特别。

目录品种分类光谱仪色散组件的选择和光学参数的确定直读光谱仪的正规名字叫原子发射光谱仪编辑本段品种分类根据现代光谱仪器的工作原理,光谱仪可以分为两大类:经典光谱仪和新型光谱仪.经典光谱仪器是建立在空间色散原理上的仪器;新型光谱仪器是建立在调制原理上的仪器.经典光谱仪器都是狭缝光谱仪器.调制光谱仪是非空间分光的,它采用圆孔进光.根据色散组件的分光原理,光谱仪器可分为:棱镜光谱仪,衍射光栅光谱仪和干涉光谱仪.光学多道分析仪OMA(OpticalMulti-channelAnalyzer)是近十几年出现的采用光子探测器(CCD)和计算机控制的新型光谱分析仪器,它集信息采集,处理,存储诸功能于一体.由于OMA不再使用感光乳胶,避免和省去了暗室处理以及之后的一系列繁琐处理,测量工作,使传统的光谱技术发生了根本的改变,大大改善了工作条件,提高了工作效率;使用OMA分析光谱,测盆准确迅速,方便,且灵敏度高,响应时间快,光谱分辨率高,测量结果可立即从显示屏上读出或由打印机,绘图仪输出.目前,它己被广泛使用于几乎所有的光谱测量,分析及研究工作中,特别适应于对微弱信号,瞬变信号的检测.编辑本段光谱仪色散组件的选择和光学参数的确定光谱分析仪色散组件的选择在成像光谱仪设计中,选择色散组件是关键问题,应全面的权衡棱镜和光棚色散组件的优缺点[140-al)直读光谱分析仪是“汉化”了的光谱分析仪，操作更加简便明了。

oblf直读光谱仪结构
OBLF直读光谱仪是一种用于分析物质成分和特性的仪器，它的
结构包括以下几个主要部分：
1. 光源，OBLF直读光谱仪通常采用氙灯或者钨灯作为光源，
这些光源能够提供一定波长范围内的光线，用于激发样品产生光谱。

2. 入射系统，光线从光源发出后，经过入射系统，如凹面镜和
凸面镜，通过调整入射角度和方向，使光线能够准确地照射到样品上。

3. 样品室，样品室是放置样品的地方，通常有一定的温度控制
系统，以保证样品处于恒定的温度下进行测试。

4. 分光器，分光器用于将样品发出的光线按照不同波长进行分离，通常采用棱镜或光栅等光学元件来实现波长的分离。

5. 探测器，分光器分离出不同波长的光线后，这些光线会被探
测器检测并转换成电信号，常见的探测器包括光电二极管（PMT）和
光栅二极管（CCD）等。

6. 数据处理系统，探测器产生的电信号会被传输到数据处理系
统中进行处理和分析，通常包括光谱仪的控制软件和数据处理软件，用于获取、分析和保存光谱数据。

以上是OBLF直读光谱仪的基本结构，它能够通过这些部件对样
品进行光谱分析，从而得到样品的成分和特性信息。

希望这些信息
能够帮助你更好地了解OBLF直读光谱仪的结构。
