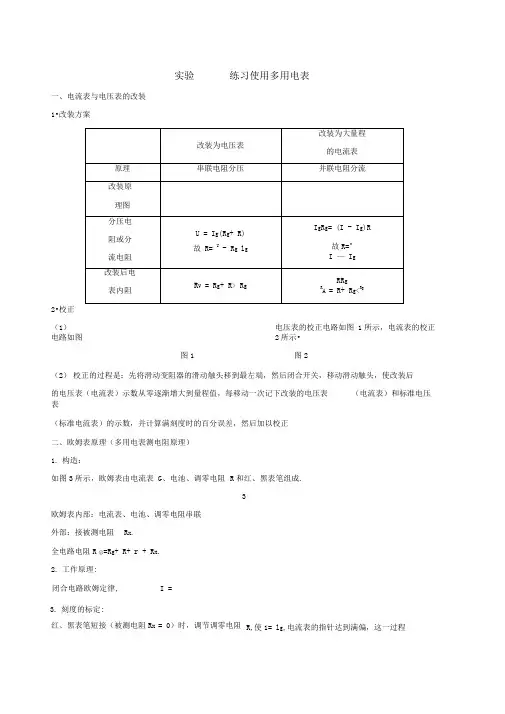

一、电流表与电压表的改装 1•改装方案2•校正 (1) 电压表的校正电路如图 1所示,电流表的校正电路如图2所示•图1图2(2) 校正的过程是:先将滑动变阻器的滑动触头移到最左端,然后闭合开关,移动滑动触头,使改装后 的电压表(电流表)示数从零逐渐增大到量程值,每移动一次记下改装的电压表 (电流表)和标准电压表(标准电流表)的示数,并计算满刻度时的百分误差,然后加以校正 二、欧姆表原理(多用电表测电阻原理) 1. 构造:R 和红、黑表笔组成.3欧姆表内部:电流表、电池、调零电阻串联 外部:接被测电阻 R x . 全电路电阻R 总=R g + R+ r + R x . 2. 工作原理:3. 刻度的标定:R,使1= l g ,电流表的指针达到满偏,这一过程实验练习使用多用电表如图3所示,欧姆表由电流表 G 、电池、调零电阻 闭合电路欧姆定律,I =红、黑表笔短接(被测电阻R x = 0)时,调节调零电阻叫欧姆调零.(1)当1 = l g时,R x= 0,在满偏电流l g处标为"0” .(图甲)⑵当1 = 0时,R x is,在1 = 0处标为“三 .(图乙)(3)当1 = 2g时,R x = R g+ R+ r,此电阻值等于欧姆表的内阻值,R x叫中值电阻.三、多用电表1•多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程图42•外形如图4所示:上半部分为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程•3•多用电表面板上还有:欧姆表的欧姆调零旋钮 (使电表指针指在右端零欧姆处 )、指针定位螺丝(使电表指针指在左端的“ 0”位置)、表笔的正、负插孔(红表笔插入“ + ”插孔,黑表笔插入“―”插孔)•四、二极管的单向导电性1•晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图5甲所示•图52•晶体二极管具有单向导电性 (符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示•3•将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极1•实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个•2•实验步骤(1)观察:观察多用电表的外形,认识选择开关的测量项目及量程(2)机械调零:检查多用电表的指针是否停在表盘刻度左端的零位置•若不指零,则可用小螺丝刀进行机械调零•(3)将红、黑表笔分别插入“ + ”、“ ―”插孔•(4)测量小灯泡的电压和电流•①按如图6甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡』小、灯泡两端的电压•图6②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流(5)测量定值电阻①根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻度,若不指在欧姆表的“ 0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处;②将被测电阻接在两表笔之间,待指针稳定后读数;③读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果;④测量完毕,将选择开关置于交流电压最高挡或“OFF”挡•1•多用电表使用注意事项(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”插孔,黑表笔插入“―”插孔,注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”•机械零点是表盘刻度左侧的“ 0”位置,调整的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘右侧的“0”位置,调整的是欧姆调零旋钮•(3)由于欧姆挡表盘难以估读,测量结果只需取两位有效数字,读数时注意乘以相应挡位的倍率•(4)使用多用电表时,手不能接触表笔的金属杆,特别是在测电阻时,更应注意不要用手接触表笔的金属杆•⑸测量电阻时待测电阻要与其他元件和电源断开,否则不但影响测量结果,甚至可能损坏电表•(6)测电阻时每换一挡必须重新欧姆调零•(7)使用完毕,选择开关要置于交流电压最高挡或“OFF”挡•长期不用,应把表内电池取出•2•多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡:a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏________ •b.在电源完好时,再将电压表与外电路的各部分电路并联•若电压表示数等于电源电动势,则说明该部分电路中有断点.②用直流电流挡:将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路_ •③用欧姆挡检测将各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大 (或无电流)说明此元件断路•(2)短路故障的检测方法①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部分电路不被短路或不完全被短路②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路命题点一教材原型实验例1(2017全国卷川23)图7(a)为某同学组装完成的简易多用电表的电路图•图中E是电池;R i、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头的满偏电流为250讣,内阻为480 Q虚线方框内为换挡开关, A端和B端分别与两表笔相连•该多用电表有5个挡位,5个挡位为:直流电压 1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆X 100 Q挡.图7(1)_____________________ 图(a)中的A端与(填“红”或“黑”)色表笔相连接•⑵关于R6的使用,下列说法正确的是 ___________ (填正确答案标号)•A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0 ”位置C.使用电流挡时,调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)_______________________________ 根据题给条件可得 R1+ R2= Q, R4= Q.⑷某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“ 1”相连的,则多用电表读数为__________ ;若此时B端是与“ 3”相连的,则读数为___________ ;若此时B端是与“ 5”相连的,则读数为_____________ •(结果均保留3位有效数字)答案⑴黑(2)B (3)160 880 (4)1.47 mA1.10 k Q2.94 V解析 (1)当B端与“3”连接时,内部电源与外部电路形成闭合回路,电流从 A端流出,故A端与黑色表笔相连接•(2)在使用多用电表之前,调整表头螺丝使电表指针指在表盘左端电流“ 0”位置,选项A错误;使用欧姆挡时,先将两表笔短接,调整 R6使电表指针指在表盘右端电阻“0”位置,选项B正确;使用电流挡时,电阻R6不在闭合电路中,调节无效,选项 C错误.(3)根据题给条件可知,当B端与“ 2”连接时,表头与R1、R2组成的串联电路并联,此时为量程1 mAR g 1 — 0.25 3的电流挡,由并联电路两支路电流与电阻成反比知,亠 =0 25 = 1,解得R1+ R2 = 160 Q.R1 + R2 °25 1当B端与“4”连接时,表头与R1、R2组成的串联电路并联后再与R4串联,此时为量程1 V的电压挡,表头与R1、R2组成的串联电路并联后的总电阻为120 Q,两端电压为0.12 V,由串联电路中电压与电阻成正比知:R4两端电压为0.88 V,贝U R4电阻为880 Q.⑷若此时B端是与“1”连接的,多用电表作为直流电流表使用,量程为2.5 mA,读数为1.47 mA.若此时B端是与“ 3”连接的,多用电表作为欧姆表使用,读数为11X 100 Q= 1.10 k Q.若此时B端是与“ 5”连接的,多用电表作为直流电压表使用,量程为 5 V,读数为2.94 V.1 某同学想通过一个多用电表的欧姆挡直接测量某电压表(量程为10 V )的内阻(大约几十千欧),该多用电表刻度盘上电阻刻度的中间值为 30.图8(1)欧姆挡的选择开关拨至 ________ (选填“X 1k ”或“x 100”)挡,先将红、黑表笔短接调零后,选 用图8中 ______ (选填“ A ”或“ B ”)方式连接•⑵如图9甲所示,该同学读出欧姆表的读数为 _______________ Q;如图乙所示,电压表的读数为 __________ V ,欧姆表电池的电动势为 __________ V.图9答案 (1)X 1k A (2)4 X 1045.0 8.75解析 (1)用多用电表测电阻时,应让指针指在中间刻度附近,因而应选 “X 1k”挡•多用电表测电阻时,需要用其内部电源,黑表笔接内部电源的正极,电压表的两接线柱中, 端,因而A 电路的连接方式正确• ⑵题图甲中欧姆表的读数为 40X 1 k Q= 40 k Q 题图乙中电压表的读数为知欧姆表中电池的电动势E = U +心U +駅5.0 V+ 代X 30 X 103 V=站5V.2二极管具有单向导电性, 其正向电阻很小,反向电“ + ”接线柱应接高电势5.0 V.由闭合电路的欧姆定律阻很大,现有一个二极管其正极记为A、负极记为B.某同学研究二极管正、反向电阻的相关实验操作过程如下:(1)先用多用电表的欧姆挡测量其电阻,其正向电阻约为10 Q,反向电阻约为50 k Q,则在测量二极管的正向电阻时,电表的红表笔应接傾“A”或“ B ”)端•(2)该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为 2 V时的电阻值,二极管接在1、2之间,电压表的内阻约为40 k Q,选用多用电表的直流电流挡作为电流表接在3、4 之间•该多用电表的直流电流有三个量程,量程和对应的内阻分别为:①50 ^A,内阻约为100 Q;②50 mA,内阻约为50 Q;③250 mA,内阻约为10 Q则在实验过程中,多用电表的红表笔应与接线柱(填“ 3”或“ 4”)相连;测二极管的反向电阻时电流表的量程应选用_______ (填“①”“②”或“③”),单刀双掷开关S2应拨向接点________ (填“5”或“ 6”).图10答案 (1)B (2)3 ①6解析 (1)多用电表测电阻时红表笔接表内电池的负极,所以测二极管的正向电阻时应与二极管的负极相连即与B相连;(2)红表笔是多用电表作直流电流表使用时的正接线柱,故应与接线柱3相连;电压为2 V时,二极管反接时的电流约为40 yA,所以应选用量程①;根据电压表和电流表内阻应采用电流表内接法,所以单刀双掷开关S2应拨向接点6.3在“练习使用多用电表”的实验中:图11(1)某同学用多用电表测量电阻,电路如图11甲所示,若选择开关置于“X 100”挡,按正确使用方法测量电阻R x的阻值,指针位于图乙所示位置,则R x= __________ Q.(2)若该欧姆表使用一段时间后,电池电动势变小,内阻变大,但此表仍能调零,按正确使用方法再测上述R x,其测量结果与原结果相比将____________ (选填“变大” “变小”或“不变”).⑶某同学利用图甲中的器材设计了一只欧姆表,其电路如图丙所示.①关于该欧姆表,下列说法正确的是___________ .A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前,不需要红、黑表笔短接调零D.测量后,应将开关 S断开②某同学进行如下操作:当R x未接入时,闭合开关 S,将红、黑表笔分开时,调节可变电阻,使电流表满偏•当R x接入A、B表笔之间时,若电流表的指针指在表盘的正中央,则待测电阻R x的阻值为(已知电流表的内阻为 R g,电池的内阻为r,可变电阻接入电路的阻值为R).答案⑴7。
实验报告:练习使用多用电表(可以直接使用,可编辑实用优秀文档,欢迎下载)实验报告:练习使用多用电表班级姓名学号时间等次 一、实验目的:1.会使用多用电表测量、电流和2.会使用多用电表测量二极管的,并据此判断二极管的。
3.会使用多用电表探索黑箱中的电学元件.二、实验原理:欧姆表:欧姆表由灵敏电流计表头、电池、变阻器改装而成,欧姆表内阻就是这三部分电阻的串联阻值,根据闭合电路欧姆定律:xg R R R r EI +++=)(0 电流与有一一对应关系,就可测出不同的电阻。
可画出其内部如图1所示:多用电表:电流表和电压表都是由灵敏电流计表头改装来的,所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。
三实验器材:多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻.电学黑箱 四、实验步骤1.观察多用电表的外形,认识选择开关的测量项目及量程.2.检查电表的指针是否停在表盘刻度端的零位置,若不指零,则可用小螺丝刀进行机械调。
3.将、表笔分别插入“+”“-”插孔.4.如图甲所示连好电路,将多用电表选择开关置于直流挡,测小电珠两端的电压. 5.如图乙所示连好电路,将选择开关置于直流挡,测量通过小电珠的电流. 6.利用多用电表的欧姆挡测三个定值电阻的阻值,比较测量值和真实值的误差.7.研究二极管的单向导电性,利用多用电表的欧姆挡测二极管两个引线间的电阻,确定正负极. 8.探索黑箱内的电学元件.1.元件与现象 判断元件 应用挡位 现 象电源 电压挡 两接线柱正、反接时均无示数说明无电源电阻 欧姆挡 两接线柱间正、反接时示数相同 二极管 欧姆挡正接时示数很小,反接时示数很大图1五:实验过程:1、测量小灯泡两端电压:①按照甲电路图连接电池、开关、变阻器、小灯泡。
②将多用电表选择开关调至档,为了安全先选择最大量程,试测以后再选择合适的量程。
③通过两个表笔将多用电表与小灯泡联在一起,读出小灯泡两端电压为伏。

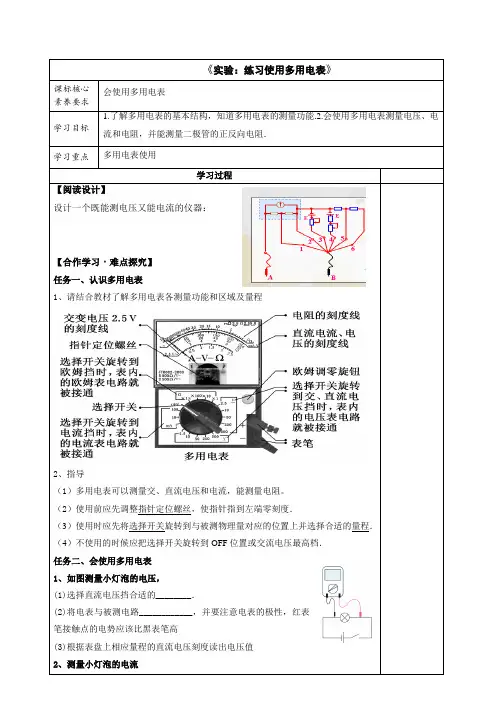

《实验:练习使用多用电表》课标核心素养要求会使用多用电表学习目标1.了解多用电表的基本结构,知道多用电表的测量功能.2.会使用多用电表测量电压、电流和电阻,并能测量二极管的正反向电阻.学习重点多用电表使用学习过程【阅读设计】设计一个既能测电压又能电流的仪器:【合作学习·难点探究】任务一、认识多用电表1、请结合教材了解多用电表各测量功能和区域及量程2、指导(1)多用电表可以测量交、直流电压和电流,能测量电阻。
(2)使用前应先调整指针定位螺丝,使指针指到左端零刻度.(3)使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程.(4)不使用的时候应把选择开关旋转到OFF位置或交流电压最高档.任务二、会使用多用电表1、如图测量小灯泡的电压,(1)选择直流电压挡合适的________.(2)将电表与被测电路____________,并要注意电表的极性,红表笔接触点的电势应该比黑表笔高①选择直流电流挡合适量程,并将选择开关旋至相应位置.②将被测电路导线拆开一端,把多用电表在电路中,注意电流应从表笔流入多用电表.③读数时,根据表盘上相应量程的直流电流刻度进行读数,要认清刻度盘上的最小刻度.3、测量电阻(1)原理分析(2)使用①选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位.选择倍率时,应使指针尽可能指在中央刻度线附近。
②欧姆调零:将红、黑表笔短接,调整欧姆调零旋钮,使指针指向“0_Ω”.③测量、读数:将两表笔分别与待测电阻的两端接触,指针示数乘倍率即为待测电阻阻值.注意:1.被测电阻要与电源等其他元件分离,不能用手触摸表笔的金属杆2、选档-调零-测电阻,每次换档后都要重新进行欧姆调零3、由于欧姆表刻度的非线性,表头指针偏转过大或过小都会使误差增大,因此要选用恰当挡位,使指针指中值附近【例1】用多用电表进行了几次测量,指针分别处于a、b的位置,如图所示。
若多用电表的选择开关处于下面表格中所指的挡位,a和b的相应读数是多少?请填在表格中。

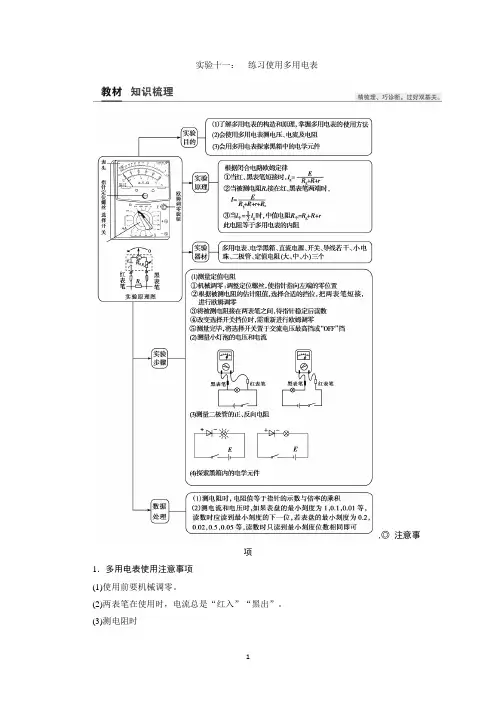

实验十一:练习使用多用电表,◎注意事项1.多用电表使用注意事项(1)使用前要机械调零。
(2)两表笔在使用时,电流总是“红入”“黑出”。
(3)测电阻时①指针指中值附近较准,否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕,选择开关置于“OFF”挡或交流电压最高挡,长期不用应取出电池。
2.电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用。
在电源完好时,将电压表与外电路的各部分电路并联。
若电压表示数等于电源电动势,则说明该部分电路中有断点。
◎误差分析1.偶然误差(1)估读时易带来误差。
(2)表头指针偏转过大或过小都会使误差增大。
2.系统误差(1)电池用旧后,电动势会减小,内阻会变大,致使电阻测量值偏大,要及时更换电池。
(2)测电流、电压时,由于电表内阻的影响,测得的电流、电压值均小于真实值。
考点一多用电表的原理、读数及使用欧姆表刻度盘的特点1.左∞右0:电阻无限大刻度线与电流、电压挡零刻度线重合,电阻零刻度线与电流、电压挡最大刻度线重合。
2.刻度不均匀:左密右疏。
3.欧姆挡是倍率挡:即读出的示数应再乘以该挡的倍率;电流、电压挡是量程范围挡,在不知道待测电阻的估计值时,应先从小倍率开始,熟记“小倍率小角度偏,大倍率大角度偏”。
(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x,以下给出最可能的实验操作步骤,其中①为选择开关,②为欧姆调零旋钮.把你认为正确的步骤前的字母按合理的顺序填写在横线上:________。
a.将两表笔短接,调节②使指针对准刻度盘上欧姆挡的0刻度,断开两表笔b.将两表笔分别连接到被测电阻的两端,读出R x的阻值后,断开两表笔c.旋转①使其尖端对准欧姆挡“×1 k”d.旋转①使其尖端对准欧姆挡“×100”e.旋转①使其尖端对准交流500 V挡,并拔出两表笔根据如图所示指针位置,此时被测电阻的阻值约为________Ω。
(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________(填选项前的字母)。
1《实验报告:练习使用多用电表实验报告》一、 实验目的:1.掌握多用表的工作原理,结构2.会使用多用电表测量 、电流和3.会使用多用电表测量二极管的 ,并据此判断二极管的 。

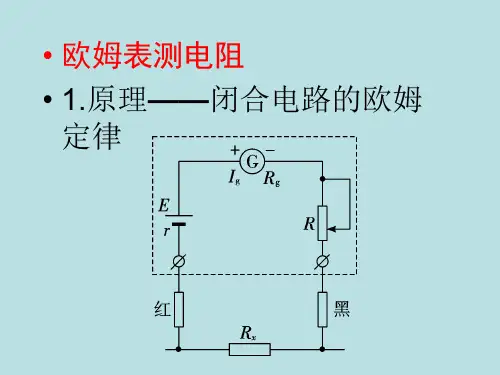

二、实验原理:欧姆表:欧姆表由灵敏电流计表头、电池、变阻器改装而成,欧姆表内阻就是这三部分电阻的串联阻值,根据闭合电路欧姆定律: 电流I 与x R 有一一对应关系,就可测出不同的电阻。
可画出其内部如图1所示:多用电表:电流表和电压表都是由灵敏电流计表头改装来的,所以 、和 可以公用一个表头改装成一个多用电表。
三、实验器材: 多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻. 四、实验步骤1.观察多用电表的外形,认识选择开关的测量项目及量程.2.检查电表的指针是否停在表盘刻度 端的零位置,若不指零,则可用小螺丝刀进行机械调 , 将 、 表笔分别插入“+”“-”插孔.3.测电流和电压:(1)连好电路,将多用电表选择开关置于 挡或直流 挡,(2)试测量程大小(3)选择合适 ,(4)测量小灯泡两端的电流或电压,(5)读数(6)整理器材。
4.测定值电阻:(1)估算电阻大小将多用电表选择开关置于 挡, (2)将红黑表笔短接进 行 调零。
(3)试测定值电阻大小,选择合适 ,重新换挡进行 调零。
(4)测量定值电阻大小,(5)读数(6)测量完毕,将选择开关旋转到 档或 档,拨出表笔,长期不用应取出电池,(7)整理器材。
五、实验过程:1、测量小灯泡两端电压:①按照甲电路图连接电池、开关、变阻器、小灯泡。
②机械调零后将多用电表选择开关调至 档, 为了安全先选择最大量程,试测以后再选择合适的量程。
③通过两个表笔将多用电表与小灯泡 联在一起,读出小灯泡两端电压为 伏。
2、测量小灯泡中的电流:①按照乙电路图连接电池、开关、变阻器、小灯泡。
②机械调零后将多用电表选择开关调至 档,为了安全先选择最大量程,试测以后再选择合适的量程。
③通过两个表笔将多用电表与小灯泡 联,读出小灯泡中通过的电流为 安。
专题63 实验:练习使用多用电表1.闭合电路欧姆定律是欧姆表测电阻的工作基础.2.多用电表电流挡、电压挡与欧姆挡共用一个表头,使用电流挡、电压挡时要保证流过表头的电流方向与欧姆挡一样,即“红进黑出”.1.(1)用如图1甲所示的多用电表测量电阻,要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:①旋动部件________,使指针对准电流的“0”刻线.②将K旋转到电阻挡“×100”的位置.③将插入“+”“-”插孔的表笔短接,旋动部件________,使指针对准电阻的________(选填“0刻线”或“∞刻线”).④将两表笔分别与待测电阻两端相接,发现指针偏转角度过小.为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按________的顺序进行操作,再完成读数测量.A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表进行校准图1(2)如图乙所示为多用电表的表盘,测电阻时,若用的是“×100”挡,则图示的电阻值为__________ Ω;测直流电流时,用的是0~100 mA的量程,此时图示的电流值为________ mA;测直流电压时,用的是0~50 V量程,此时图示的电压值为________ V.答案(1)①S③T0刻线④ADC(2)1 700 46 23解析(1)①机械调零应旋动S,使指针对准电流的“0”刻线.③欧姆调零应旋动T,使表笔短接时指针对准电阻的“0”刻线.④指针偏转角度小,说明待测电阻大,所选倍率小,应改选更大的倍率,选好新的倍率后,需对多用电表重新进行欧姆调零,然后再测电阻,所以应按ADC顺序操作.(2)欧姆表读数=刻度盘读数×倍率=17×100 Ω=1 700 Ω;选用量程为0~100 mA的电流挡时,读数可选取中间第二排刻度,由题图乙可知,此时的电流值为46 mA;选用量程为0~50 V的电压挡,读数选取中间第二排刻度,由题图乙可知,此时的电压值为23 V. 2.(2020·山西晋中市二统)某实验小组利用如图2所示的电路,测量某一玩具电动机M(有正负接线柱)的电阻,实验方案如下:图2(1)正确插上红、黑表笔,把多用电表的选择开关拨到欧姆挡的“×10”位置,将红、黑表笔短接,调整“欧姆调零旋钮”,使指针指到欧姆表的0刻度处.(2)考虑到电动机的两个接线柱标有正负,为了和电动机的标注一致,将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连,黑表笔连接另一端,在电动机不转的情况下读数,结果发现多用电表指针偏转过大,因此需选择________(选填“×1”或“×100”)倍率的电阻挡,并进行欧姆调零后测量,多用电表的示数如图乙所示,则测量结果为________ Ω.多用电表使用长久后其电源电动势降低,仍能进行欧姆调零,则实际值________(选填“大于”“小于”或“等于”)测量结果.答案(2)1 ×17.0 小于解析(2)多用电表电流为“红进黑出”,题图甲中外电路电流由“2”到“1”,所以红表笔应连“1”端,指针偏角过大换小挡,因此需选择“×1”倍率的电阻挡.如题图乙所示,多用电表的示数为7.0 Ω.如果电动势变小,当满偏时I满=Er内,I满取决于表头保持不变,当电动势变小,欧姆表内阻随之变小.假设调零后,测量一个电阻使指针刚半偏,则待测电阻与欧姆表内阻相等,即待测电阻测量值小于真实值.3.指针式多用电表是实验室中常用的测量仪器,请完成下列问题:图3(1)多用电表未接入电路时,指针如图3甲所示,接着的具体操作是______________________.调整好后将选择开关拨至“50 mA”挡,将多用电表串联接入待测电路中,指针如图乙所示,电路中电流为________mA.(2)使用多用电表测电阻时,将选择开关拨至“×10”挡,进行欧姆调零.将两表笔接待测电阻两端,指针如图甲所示,为了使多用电表测量的结果更准确,该同学接着应该进行哪些操作?请从下面的操作中选出合理的步骤并进行正确排序________________.A.将两表笔短接,调节欧姆调零旋钮,使指针指向欧姆挡零刻度线B.将选择开关拨至“×100”挡C.将选择开关拨至“×1”挡D.测量完毕后将选择开关拨至“OFF”挡E.再将待测电阻接到两表笔之间测量其阻值并读出读数经以上正确操作,将两表笔接待测电阻两端时,指针如图乙所示,待测电阻为________Ω.(3)如图4所示是一个多用电表欧姆挡内部电路示意图.电流表满偏电流为0.5 mA、内阻为10 Ω;电池电动势为1.5 V、内阻为1 Ω,变阻器R0阻值为0~5 000 Ω.该欧姆表的刻度值是按电池电动势为1.5 V刻度的,当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零.调零后R0阻值将变________(填“大”或“小”),若测得某待测电阻阻值为300 Ω,则这个待测电阻的真实阻值是________Ω.图4答案 (1)调节机械调零旋钮,使指针指向左侧零刻度线(电流或电压零刻度线) 22.0(2)BAED 3 200 (3)小 290解析 (1)多用电表未接入电路时,指针没有指向电流零刻度,接着的操作是机械调零.调节机械调零旋钮,使指针指向左侧零刻度线(电流或电压零刻度线);将选择开关拨至“50 mA”挡,将多用电表串联接入待测电路中,电路中电流为22.0 mA.(2)用多用电表测电阻时,将选择开关拨至“×10 Ω”挡,进行欧姆调零.将两表笔接待测电阻两端,指针偏角偏小,应换大倍率挡,将选择开关拨至“×100”挡,然后进行欧姆调零,之后将两表笔接待测电阻两端,即操作步骤是BAED ;待测电阻为32.0×100 Ω=3 200 Ω.(3)欧姆表调零时满足I g =E R 0+r +r g ;当电池电动势为1.5 V 、内阻为1 Ω,则R 0=E I g -r -r g = 1.5 V 0.5×10-3 A -1 Ω-10 Ω=2 989 Ω;若电动势降为1.45 V ,则此时调零电阻R 0′=E ′I g-r ′-r g = 1.450.5×10-3 Ω-4 Ω-10 Ω=2 886 Ω,则调零电阻变小;当电动势为1.5 V 时欧姆表的内阻R 内= 1.50.5×10-3 Ω=3 000 Ω;当电动势为1.45 V 时内阻为:R 内′= 1.450.5×10-3 Ω=2 900 Ω,设测量某电阻时通过电流计的电流为I ,则I =E R 内+R 测;I =E ′R 内′+R 真;已知R 测=300 Ω,则联立两式解得R 真=290 Ω.。
8.练习使用多用电表教学目标知识与技能理解并掌握欧姆表和多用电表的制作原理。
过程与方法动手操作,学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。
情感、态度与价值观培养学生探索、发现,勇于创新的精神。
教学重点欧姆表和多用电表的制作原理。
教学难点理解欧姆表和多用电表的制作原理。
问题解决评价单一、如何使用多用电表进行测量(小组合作讨论)①在直流电源对小灯泡供电的情况下,如何使用多用电表测量小灯泡的电压?②在直流电源对小灯泡供电的情况下,如何使用多用电表测量小灯泡的电流?③如何使用多用电表测量电阻?说说测量步骤。
二、注意事项(1)多用电表在使用前,一定要观察指针是否指向电流的零刻度。
若有偏差,应调整机械零点;(2)合理选择电流、电压挡的量程,使指针尽可能指在表盘中央附近;(3)测电阻时,待测电阻要与别的元件断开,切不要用手接触表笔;(4)合理选择欧姆挡的量程,使指针尽可能指在表盘中央附近;(5)换用欧姆档的量程时,一定要重新调整欧姆零点;(6)要用欧姆档读数时,注意乘以选择开关所指的倍数;(7)实验完毕,将表笔从插孔中拔出,并将选择开关置于“OFF”挡或交流电压最高挡。
长期不用,应将多用电表中的电池取出。
三、[实验]练习使用多用电表准备(1)观察多用电表的外形,认识选择开关的测量项目及量程;(2)检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零,则可用小螺丝刀调整机械调零旋钮使指针指零;(3)将红、黑表笔分别插入“+”、“-”插孔;测电压(4)将选择开关置于直流电压2.5V挡,测1.5V干电池的电压;记录:(5)将选择开关置于交流电压250V挡,测220V的交流电压;记录:测电流(6)将选择开关置于直流电流10mA挡,测量1.5V干电池与200Ω电阻串联回路的电流;记录:测电阻(7)将选择开关置于欧姆表的“×1”挡,短接红、黑表笔,转动调整欧姆零点的旋钮,使指针指向欧姆表刻度的零位置。
11.5 实验:练习使用多用电表【物理核心素养】物理观念:认识多用电表以及使用方法,能够测量常见的物理量。
科学思维:会读多用电表的示数,特别是欧姆档的,并能根据读数猜测物理元件。
科学探究:根据多用电表,设计实验并熟练操作。
科学态度与责任:通过多用电表的使用,培养学生实事求是的科学态度,能使学生灵活地运用科学方法来研究问题、解决问题、提高创新意识。
【教学重难点】教学重点:认识和使用多用电表测量电压、电流和电阻。
教学难点:正确使用多用电表欧姆档测量电阻、多用电表读数规则知识点、使用多用电表1.测量小灯泡的电压①将多用电表开关旋至直流电压档,其量程应大于灯泡两端电压的估计值。
①两表笔接灯泡两端接线柱,注意红表笔接触点的电势比黑表笔的高。
即电流从红笔流入多用电表黑表笔流出红进黑出多用电表。
红入黑出。
①根据表盘上相应量程的直流电压刻度读数,注意量程。
接下来测量通过小灯泡的电流。
2.测量通过小灯泡的电流①将多用电表开关旋至直流电流档,其量程应大于灯泡两端电流的估计值。
①把多用电表串联在电路中,注意电流应从红表笔流入电表,即红入黑出。
①根据表盘上相应量程的直流电流刻度读数。
闭合开关,根据表盘上相应量程的直流电流刻度进行读数,记录通过小灯泡的电流值。
3.测量电阻①选择挡位:使测量时表针落在刻度盘的中间区域指针在中间位置,这样读数误差小。
①欧姆调零:两表笔短接,调整欧姆调零旋钮,使指针指到“0 Ω”处。
(改变不同倍率的欧姆档后必须重复这项操作)①电阻值为读数乘倍率。
即:阻值=指针示数×倍率④最后记得不使用的时候应该把选择开关旋转到OFF位置或交流电压最高档(因为有的多用电表没有OFF位置)。
这是为了安全,保证多用电表不受意外损坏,如下次再使用这个多用电表测电流、电压时,一旦忘了选挡,用交流电压最高挡虽然测不出正确结果,但不会把多用电表烧坏。
【特别提醒】1、不同量程下的电流表、电压表读数规则:电流表量程一般有两种:0~0.6A,0~3A;电压表量程一般有两种:0~3V,0~15V(1)10分度仪表读数:电压表、电流表若用0~3V、0~3A量程,其最小刻度(精确度)分别为0.1V、0.1A,为10分度仪表读数,读数规则较为简单,只需在精确度后加一估读数即可。
实验十一练习使用多用电表一、电流表与电压表的改装1.改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U=I g(R g+R)故R=UI g-R gI g R g=(I-I g)R故R=I g R gI-I g改装后电表内阻R V=R g+R>R g R A=RR gR+R g<R g2.校正(1)电压表的校正电路如图1所示,电流表的校正电路如图2所示.图1图2(2)校正的过程是:先将滑动变阻器的滑动触头移到最左端,然后闭合开关,移动滑动触头,使改装后的电压表(电流表)示数从零逐渐增大到量程值,每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数,并计算满刻度时的百分误差,然后加以校正.二、欧姆表原理(多用电表测电阻原理)1.构造:如图3所示,欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.图3欧姆表内部:电流表、电池、调零电阻串联.外部:接被测电阻R x .全电路电阻R 总=R g +R +r +R x .2.工作原理:闭合电路欧姆定律,I =E R g +R +r +R x. 3.刻度的标定:红、黑表笔短接(被测电阻R x =0)时,调节调零电阻R ,使I =I g ,电流表的指针达到满偏,这一过程叫欧姆调零.(1)当I =I g 时,R x =0,在满偏电流I g 处标为“0”.(图甲)(2)当I =0时,R x →∞,在I =0处标为“∞”.(图乙)(3)当I =I g 2时,R x =R g +R +r ,此电阻值等于欧姆表的内阻值,R x 叫中值电阻.三、多用电表1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程.图42.外形如图4所示:上半部分为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程.3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔).四、二极管的单向导电性1.晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图5甲所示.图52.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示.3.将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极.1.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.2.实验步骤(1)观察:观察多用电表的外形,认识选择开关的测量项目及量程.(2)机械调零:检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零,则可用小螺丝刀进行机械调零.(3)将红、黑表笔分别插入“+”、“-”插孔.(4)测量小灯泡的电压和电流.①按如图6甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压.图6②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流.(5)测量定值电阻①根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻度,若不指在欧姆表的“0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处;②将被测电阻接在两表笔之间,待指针稳定后读数;③读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果;④测量完毕,将选择开关置于交流电压最高挡或“OFF”挡.1.多用电表使用注意事项(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”插孔,黑表笔插入“-”插孔,注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“0”位置,调整的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘右侧的“0”位置,调整的是欧姆调零旋钮.(3)由于欧姆挡表盘难以估读,测量结果只需取两位有效数字,读数时注意乘以相应挡位的倍率.(4)使用多用电表时,手不能接触表笔的金属杆,特别是在测电阻时,更应注意不要用手接触表笔的金属杆.(5)测量电阻时待测电阻要与其他元件和电源断开,否则不但影响测量结果,甚至可能损坏电表.(6)测电阻时每换一挡必须重新欧姆调零.(7)使用完毕,选择开关要置于交流电压最高挡或“OFF”挡.长期不用,应把表内电池取出.2.多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡:a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏.b.在电源完好时,再将电压表与外电路的各部分电路并联.若电压表示数等于电源电动势,则说明该部分电路中有断点.②用直流电流挡:将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路.③用欧姆挡检测将各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路.(2)短路故障的检测方法①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部分电路不被短路或不完全被短路.②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路.命题点一教材原型实验例1(2017·全国卷Ⅲ·23)图7(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头的满偏电流为250 μA,内阻为480 Ω.虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和mA 挡,欧姆×100 Ω挡.图7(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接.(2)关于R6的使用,下列说法正确的是(填正确答案标号).A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为.(结果均保留3位有效数字)答案(1)黑(2)B(3)160880(4) mAkΩV解析(1)当B端与“3”连接时,内部电源与外部电路形成闭合回路,电流从A端流出,故A 端与黑色表笔相连接.(2)在使用多用电表之前,调整表头螺丝使电表指针指在表盘左端电流“0”位置,选项A错误;使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置,选项B正确;使用电流挡时,电阻R6不在闭合电路中,调节无效,选项C错误.(3)根据题给条件可知,当B端与“2”连接时,表头与R1、R2组成的串联电路并联,此时为量程1 mA的电流挡,由并联电路两支路电流与电阻成反比知,R gR1+R2=错误!=错误!,解得R1+R2=160 Ω.当B端与“4”连接时,表头与R1、R2组成的串联电路并联后再与R4串联,此时为量程1 V的电压挡,表头与R1、R2组成的串联电路并联后的总电阻为120 Ω,两端电压为V,由串联电路中电压与电阻成正比知:R4两端电压为V,则R4电阻为880 Ω.(4)若此时B端是与“1”连接的,多用电表作为直流电流表使用,量程为mA,读数为mA.若此时B端是与“3”连接的,多用电表作为欧姆表使用,读数为11×100 Ω=kΩ.若此时B端是与“5”连接的,多用电表作为直流电压表使用,量程为5 V,读数为V.变式1某同学想通过一个多用电表的欧姆挡直接测量某电压表(量程为10 V)的内阻(大约几十千欧),该多用电表刻度盘上电阻刻度的中间值为30.图8(1)欧姆挡的选择开关拨至(选填“×1k”或“×100”)挡,先将红、黑表笔短接调零后,选用图8中(选填“A”或“B”)方式连接.(2)如图9甲所示,该同学读出欧姆表的读数为Ω;如图乙所示,电压表的读数为V,欧姆表电池的电动势为V.图9答案(1)×1k A(2)4×104解析(1)用多用电表测电阻时,应让指针指在中间刻度附近,因而应选“×1k”挡.多用电表测电阻时,需要用其内部电源,黑表笔接内部电源的正极,电压表的两接线柱中,“+”接线柱应接高电势端,因而A 电路的连接方式正确.(2)题图甲中欧姆表的读数为40×1 kΩ=40 kΩ.题图乙中电压表的读数为 V.由闭合电路的欧姆定律知欧姆表中电池的电动势E =U +Ir =U +U R r = V +错误!×30×103 V = V.变式2 二极管具有单向导电性,其正向电阻很小,反向电阻很大,现有一个二极管其正极记为A 、负极记为B .某同学研究二极管正、反向电阻的相关实验操作过程如下:(1)先用多用电表的欧姆挡测量其电阻,其正向电阻约为10 Ω,反向电阻约为50 kΩ,则在测量二极管的正向电阻时,电表的红表笔应接 (填“A ”或“B ”)端.(2)该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为2 V 时的电阻值,二极管接在1、2之间,电压表的内阻约为40 kΩ,选用多用电表的直流电流挡作为电流表接在3、4之间.该多用电表的直流电流有三个量程,量程和对应的内阻分别为:①50 μA ,内阻约为100 Ω;②50 mA ,内阻约为50 Ω;③250 mA ,内阻约为10 Ω.则在实验过程中,多用电表的红表笔应与接线柱 (填“3”或“4”)相连;测二极管的反向电阻时电流表的量程应选用 (填“①”“②”或“③”),单刀双掷开关S 2应拨向接点 (填“5”或“6”).图10答案 (1)B (2)3 ① 6解析 (1)多用电表测电阻时红表笔接表内电池的负极,所以测二极管的正向电阻时应与二极管的负极相连即与B 相连;(2)红表笔是多用电表作直流电流表使用时的正接线柱,故应与接线柱3相连;电压为2 V 时,二极管反接时的电流约为40 μA ,所以应选用量程①;根据电压表和电流表内阻应采用电流表内接法,所以单刀双掷开关S 2应拨向接点6.变式3 在“练习使用多用电表”的实验中:图11(1)某同学用多用电表测量电阻,电路如图11甲所示,若选择开关置于“×100”挡,按正确使用方法测量电阻R x的阻值,指针位于图乙所示位置,则R x=Ω.(2)若该欧姆表使用一段时间后,电池电动势变小,内阻变大,但此表仍能调零,按正确使用方法再测上述R x,其测量结果与原结果相比将(选填“变大”“变小”或“不变”).(3)某同学利用图甲中的器材设计了一只欧姆表,其电路如图丙所示.①关于该欧姆表,下列说法正确的是.A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前,不需要红、黑表笔短接调零D.测量后,应将开关S断开②某同学进行如下操作:当R x未接入时,闭合开关S,将红、黑表笔分开时,调节可变电阻,使电流表满偏.当R x接入A、B表笔之间时,若电流表的指针指在表盘的正中央,则待测电阻R x的阻值为(已知电流表的内阻为R g,电池的内阻为r,可变电阻接入电路的阻值为R).答案(1)700(2)变大(3)①CD②R+rR gR+r+R g解析(1)欧姆表的示数乘以相应挡位的倍率,即待测电阻的阻值,图示读数为7×100 Ω=700 Ω.(2)当电池电动势变小、内阻变大时,欧姆表需要重新调零,由于满偏电流I g不变,由公式I g =ER内可知,欧姆表内阻R内应调小,待测电阻的测量值是通过电流表的示数体现出来的,由I =ER内+R x=I g R内R内+R x=I g1+R xR内可知,当R内变小时,I变小,指针跟原来的位置相比偏左了,欧姆表的示数变大了.(3)①由图丙可知,该欧姆表利用并联电路特点与闭合电路欧姆定律测电阻阻值,电阻刻度的零位置在表盘的左端,由闭合电路欧姆定律可知,表盘上的电阻刻度是不均匀的,测量前,不需要红、黑表笔短接调零,测量后,应将开关S断开,故选项A、B错误,C、D正确.②当R x未接入时,闭合开关S,将红、黑表笔分开,调节可变电阻使电流表满偏,由闭合电路欧姆定律得:I g=Er+R g+R,当R x接入A、B表笔之间时,若电流表的指针指在表盘的正中央,由闭合电路欧姆定律得12I g=Er+R+R g·R xR g+R x·R xR g+R x,联立解得R x=R+rR gR+r+R g.命题点二实验拓展创新例2小明在实验室中发现一个外观上像电阻的未知元件D,设计了如图12甲所示电路进行实验探究,请按要求回答问题:图12(1)小明按图甲连接好电路,闭合开关S,将滑动变阻器滑片缓慢地从a端移到b端,发现起始阶段电压表的示数逐渐增大,后续阶段电压表示数保持6 V不变,若D为电阻元件,则该过程中它的电阻值的变化情况可能是()A.阻值一直为0B.阻值先不变,后阶段变小C.阻值恒定且远大于R2D.阻值先不变,后阶段变大(2)根据元件D铭牌上的部分信息,小明从网络获知该元件为稳压二极管,它有正负极之分,在电路中当D的正极接高电势时,其i-u图线如图乙中OC所示,当D的负极接高电势时,其i-u图线如图乙中OAB所示,其中AB段为D的稳压工作区,由此可判断图甲中D的黑色端是它的极(填“正”或“负”).(3)小明接着设计了用多用电表欧姆挡按图丙对该元件进行探究,图丙中虚线框端是其内部等效电路,已知电源电动势E=9 V,电表满偏电流I g=3 mA.实验时小明先进行欧姆调零,则调零后多用电表内部总电阻为Ω;调零后按图丙连接元件D进行测量,若D恰好处于稳压工作区,则此时测得元件D的阻值应为Ω.答案(1)B(2)负(3)3 000(或3×103) 6 000(或6×103)解析(1)因在滑片移动过程中,发现起始阶段电压表的示数逐渐增大,后续阶段电压表示数保持6 V不变,则知元件阻值先不变,后阶段变小,故B正确.(2)结合第(1)问中所给条件,可知D元件黑色端为负极.(3)由R总=EI g,解得R总=3 000 Ω;D恰好处于稳压工作区时,其两端电压U=6 V,而U=ER DR总+R D,解得R D=6 000 Ω.变式4如图13所示为多量程多用电表的示意图.图13(1)当接通1或2时,为挡(填“电流”“电阻”或“电压”).1的量程比2的量程(填“大”或“小”).(2)测量某电阻时,用欧姆挡“×10”挡时,发现指针偏转角度过大,他应该换用欧姆挡挡(填“×1”或“×100”)换挡后,在测量前要先进行.(3)该同学要测量多用电表直流“V”挡的内阻R V(约为20 kΩ).除此多用电表外,还有以下器材:直流电源一个(电动势E为3 V,内阻可忽略不计)、电阻一个(阻值R为10 kΩ)、开关一个、导线若干.要求:(ⅰ)在方框中画出实验电路图(多用电表用表示);(ⅱ)写出R V的表达式(用字母表示,并说明所用字母的物理意义).答案(1)电流大(2)×1欧姆调零(3)见解析解析(1)将电流计改装成电流表时要并联电阻分流,所以1、2是电流挡;并联电阻越小,分流越大,则改装的电流表量程越大,故1位置的量程较大.(2)因偏转角度过大,则电阻小,应选择“×1”挡,换挡后电路改变,要重新进行欧姆调零.(3)(ⅰ)实验电路图如图所示.(ⅱ)在设计的电路图中,多用电表与电阻串联,通过它们的电流相等,所以有UR V=E-UR,因此R V=URE-U,其中U为多用电表直流“V”挡的读数,R为10 kΩ,E为电源的电动势.变式5二极管具有独特的单向导电性,当在二极管两极之间所加正向电压小于某值时,二极管的电阻很大(1×106Ω,甚至更大),而当正向电压超过某值时,二极管的电阻随两端电压的升高而急剧减小.为了探究二极管的导电特性:(1)实验小组先用多用电表判断二极管的极性.步骤如下:A.将多用电表置于欧姆表“×100”挡,短接红、黑表笔,调整,使指针指向表盘右侧“0”位置;B.将二极管串接在两表笔之间,多用电表示数如图14中a所示;C.将二极管两极对调,多用电表示数如图中b所示,则此时与红表笔接触的是二极管的(填“正”或“负”)极.图14(2)实验小组设计了如图15所示的实验电路,通过实验测得相关数据如下表.正向电压U/V正向电流I/mA图15图16①由二极管的特性和表中数据可知,当电压表示数为~ V 时,图中开关S 一定接在位置 ;②根据表中数据,在图16中作出二极管的伏安特性曲线(要求保留所描的点迹),由图线可知,二极管是 (填“线性”或“非线性”)元件.(3)若此二极管为发光二极管,正常发光时通过的电流为 mA ,若用 V 的电源供电,则应该给二极管 (填“串”或“并”)联一个约 Ω的电阻.(结果保留三位有效数字) 答案 (1)A.欧姆调零旋钮 C.负 (2)①1 ②见解析图 非线性 (3)串 267解析 (1)A.欧姆表选挡后要进行欧姆调零,即短接两表笔,调整欧姆调零旋钮,使指针指在表盘右侧“0”位置;C.步骤B 中欧姆表示数很大,而步骤C 中示数很小,由题中所给条件知,当示数很小时红表笔所接为二极管负极.(2)①图中设计为伏安法测电阻的内接法和外接法可以互换的电路,当开关S 接位置1时为电流表内接法,接位置2时为电流表外接法.由表中数据可知,当电压表示数为~ V 时电流表示数为0,故电流表内接,开关S 接在位置1.②描点作图如图所示,由图线可知二极管是非线性元件.(3)发光二极管正常工作时两端电压为 V ,电源电动势高于 V ,应串联一个电阻,阻值R =E -U I=错误!Ω≈267Ω.。
